39 minut temu, Gieneq napisał:

Tylko zapytaj żonę, bo te obcinaczki to chyba nie są do paznokci, ale głowy nie daję.

Masz rację, sprawdziłem, to faktycznie nie służy do paznokci... 🤪

[ethanak]

Te z banggoodu (Plato) są całkiem fajne, ale w lepszej cenie masz na Allegro w kilkunastu miejscach. W Botlandzie są podobne, ale jeśli to takie, które miałem (były w komplecie do drukarki) to nie polecam (rozleciały się w trybie przyspieszonym mimo cięcia wyłącznie PLA).

[Treker (Damian Szymański)]

Informacyjnie: na końcu kursu osadziłem quiz. Jeśli jeszcze ktoś nie widział to zachęcam do działania:



[edward]

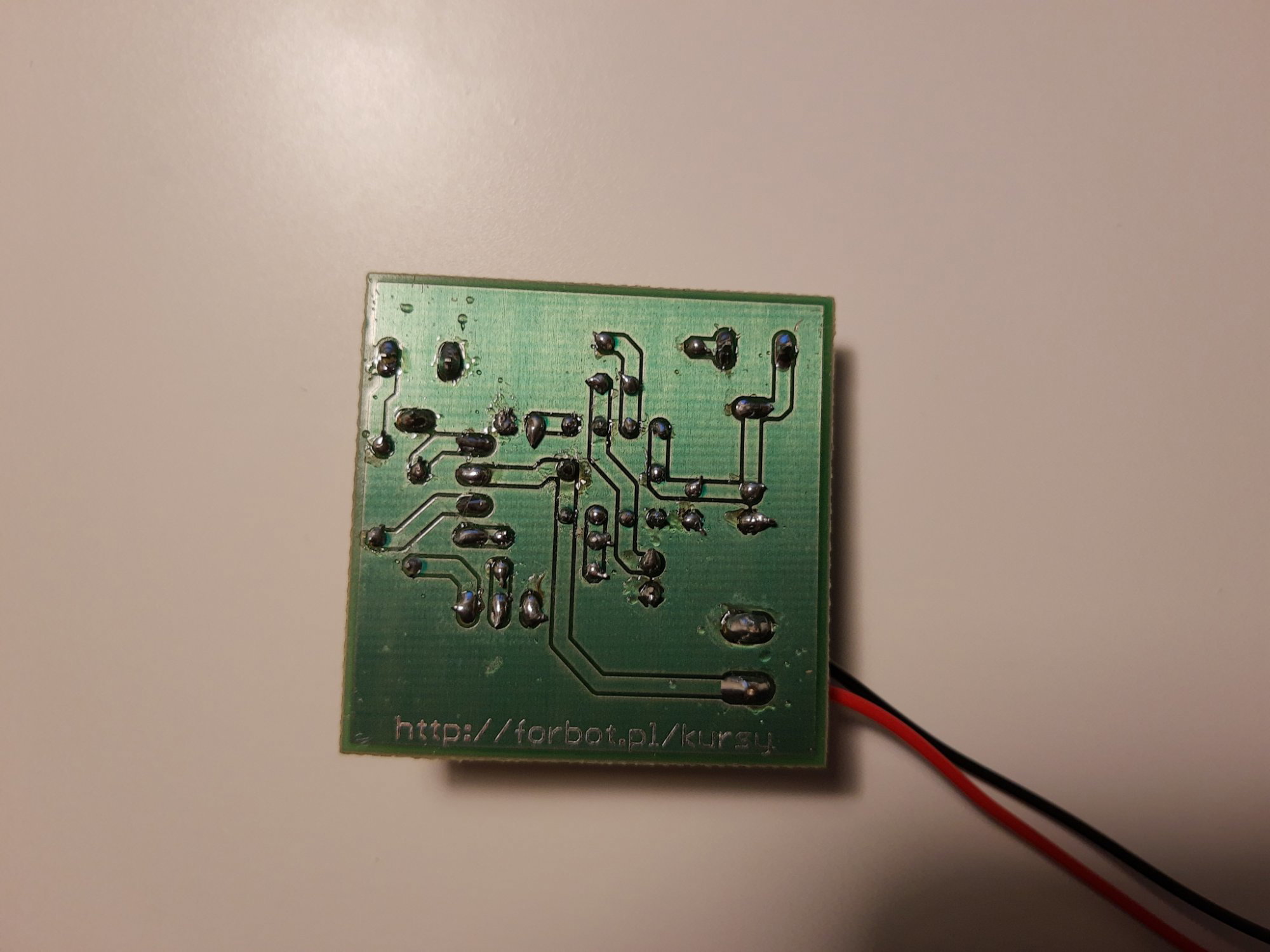

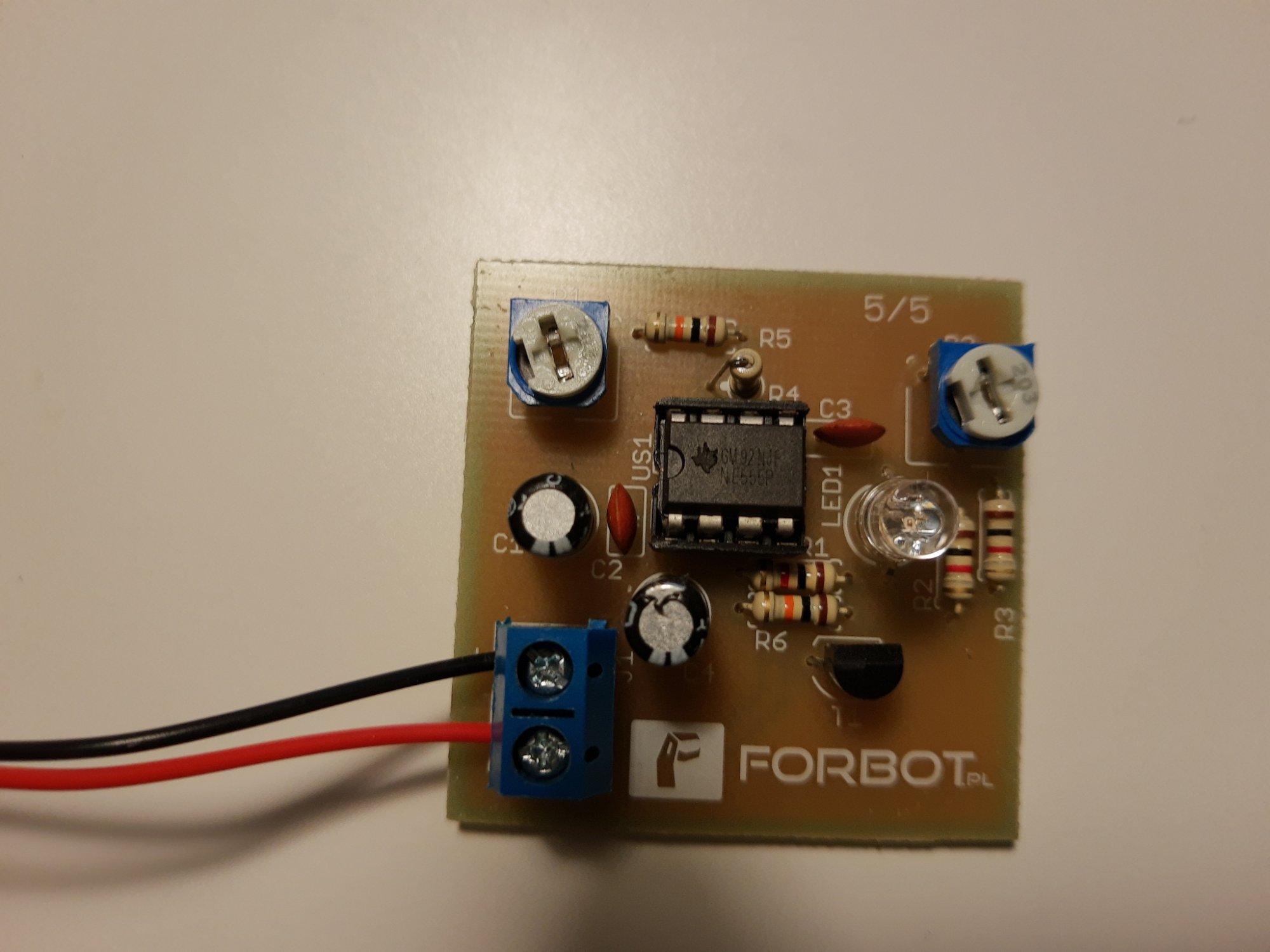

Witam, skończyłem lutowanie 5 płytek, 4 gadżety działają według instrukcji jednak z ostatnim mam problem. Czy ma ktoś pomysł dlaczego ten układ nie działa?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Gieneq]

@edward sprawdź czy zasilanie jest doprowadzone - bywa że wkręcając kabelek do kostki złapiesz za izolację i nie będzie połączenia.

[edward]

@Gieneq, zwróciłem uwagę na zasilanie jednak wygląda na to że błąd jest w innym miejscu.

[pmochocki]

A dioda LED we właściwą stronę wlutowana?

[farmaceuta]

Moze cos nie styka...miernik w reke panie kolego i sprawdz czy wszedzie zasilanie dochodzi jak wspomnial kolega @Gieneq ...i tak jak kolega @pmochocki sugeruje...upewnij sie co do diody..bo czasem czlowiek sie 10 razy upewnia a i tak odwrotnie zlutuje...

[edward]

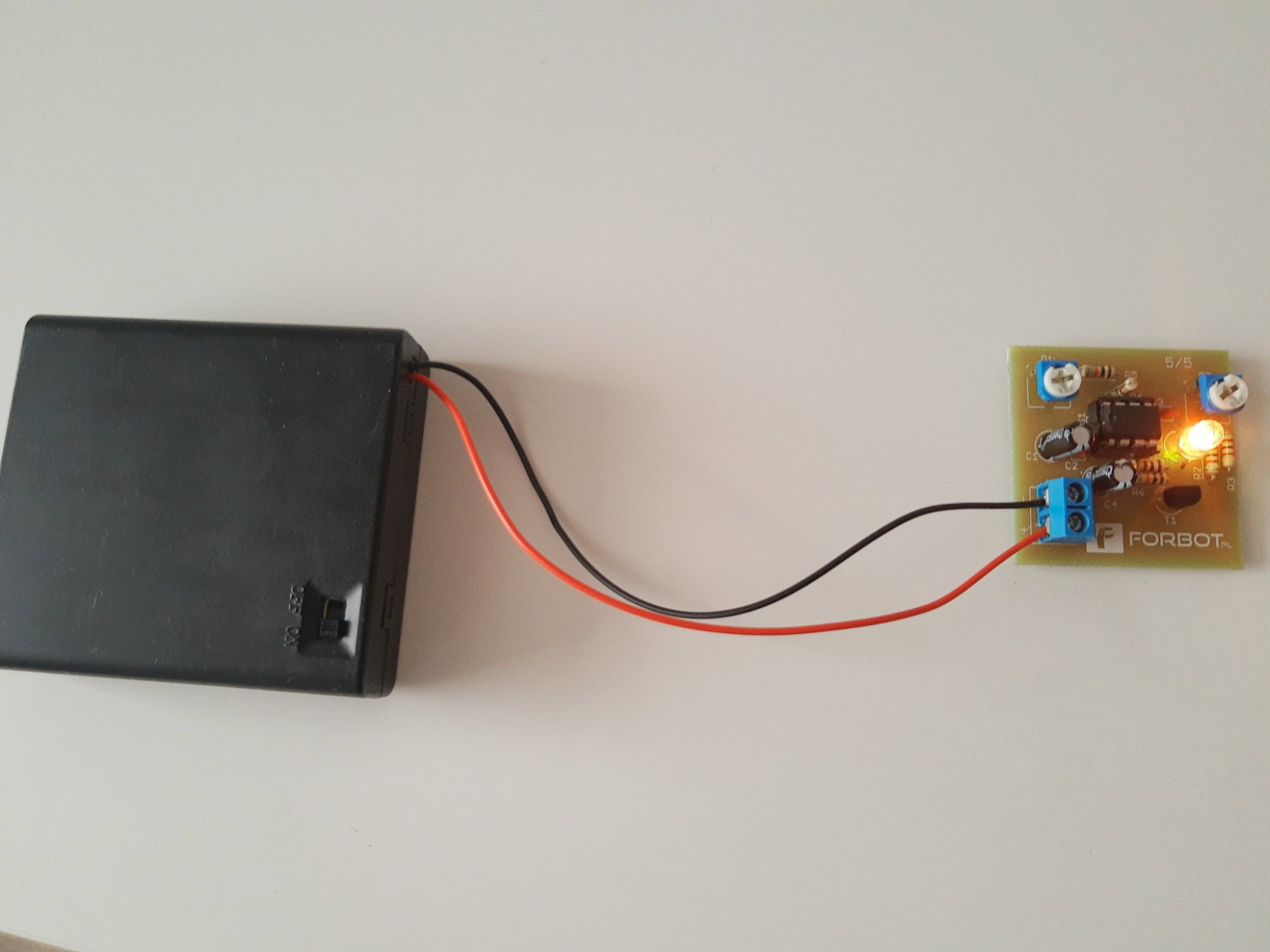

@pmochocki @Gieneq @farmaceuta ,dziękuję, faktycznie problem był w nieprawidłowej stronie diody:



[Wortan]

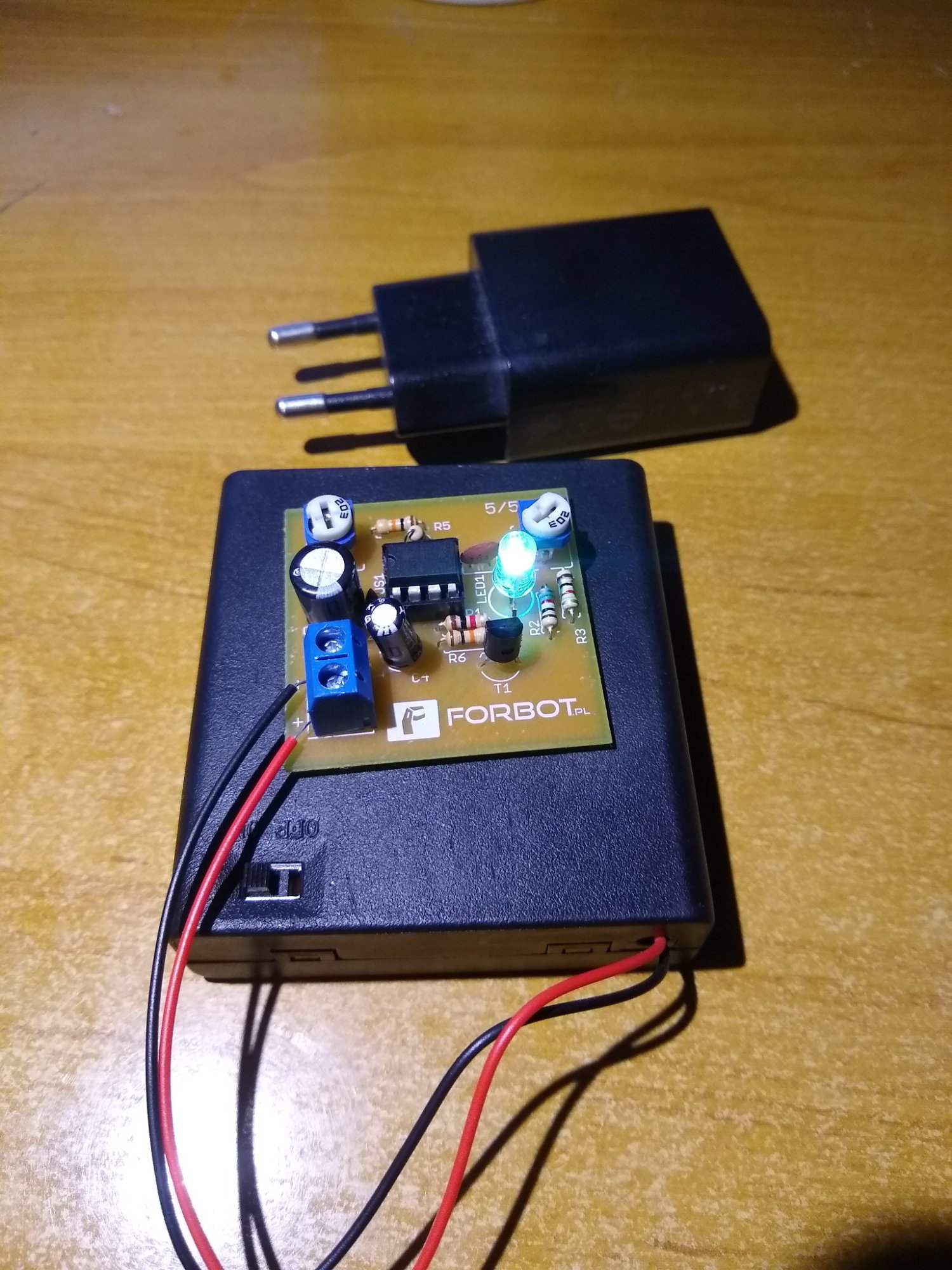

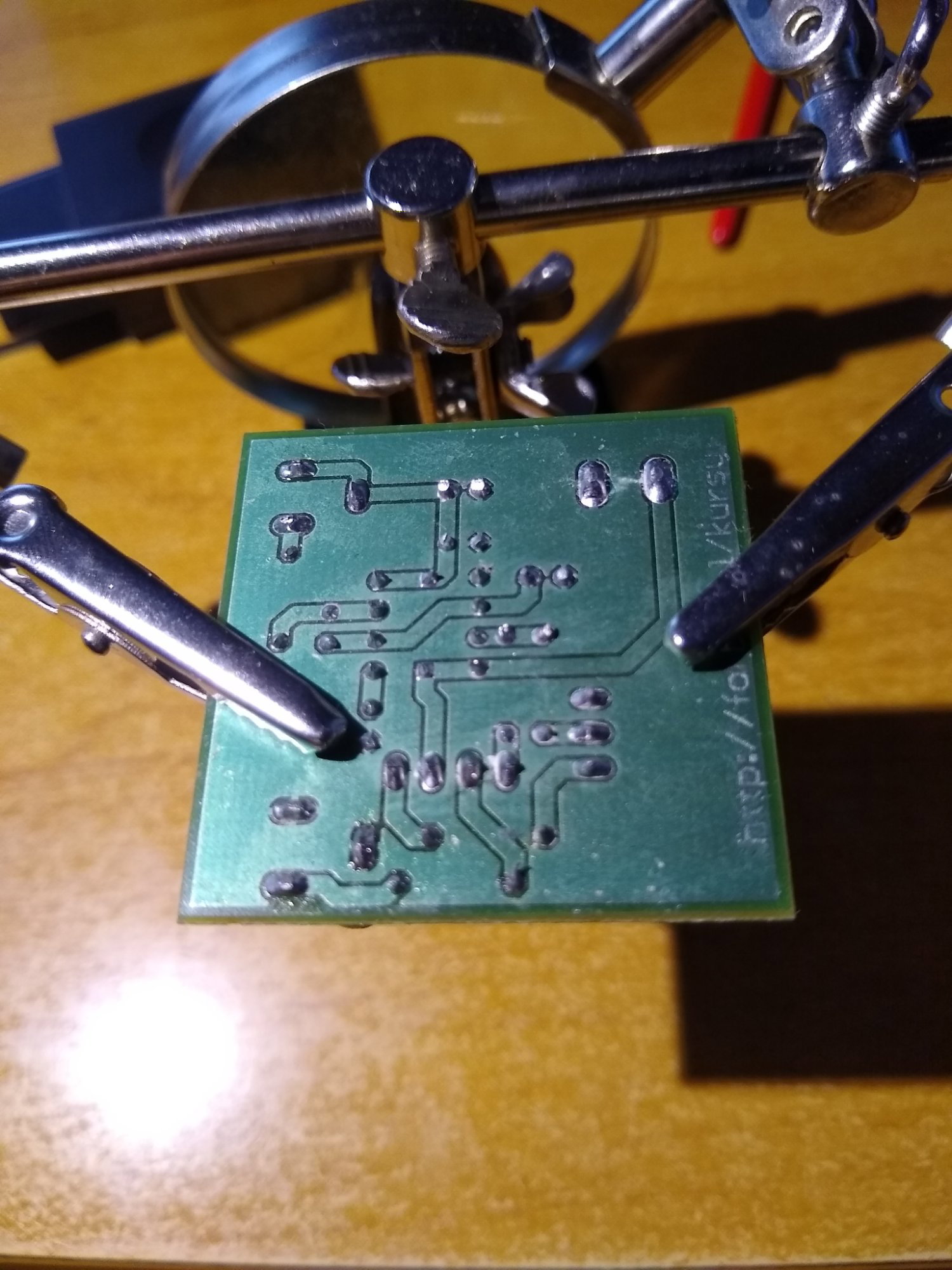

Ok, skończyłem ostatnią płytkę. Miałem z nią pewne problemy, głównie z podgrzewaniem większych elementów i wstawieniem układu scalonego do obudowy. Ostatecznie wszystko działa. Bardzo dziękuję za ten kurs i liczę na kontynuację z SMD.

[Treker (Damian Szymański)]

@Wortan super, miło słyszeć - cieszę się, że cały kurs się podobał! Powadzenia w dalszych eksperymentach 🙂

[Piotr66]

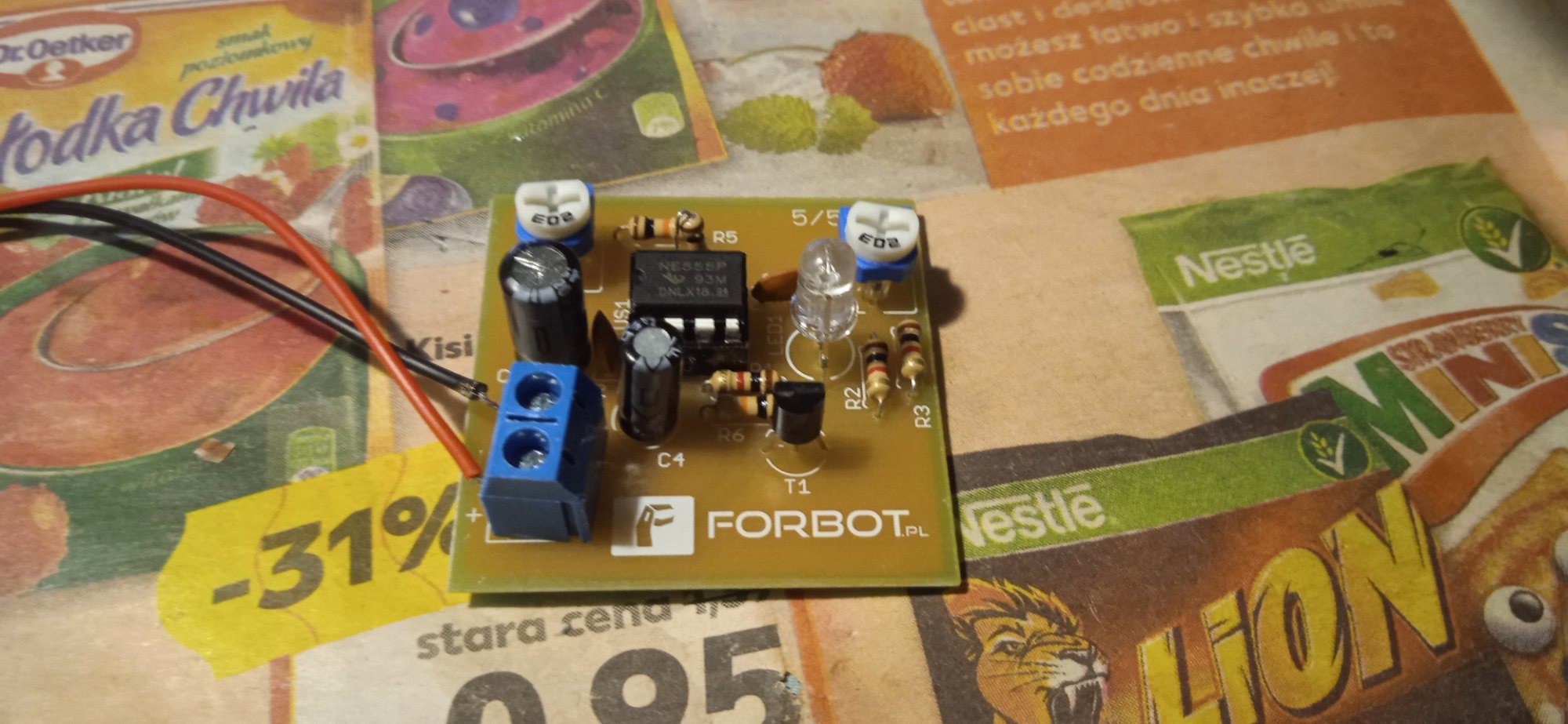

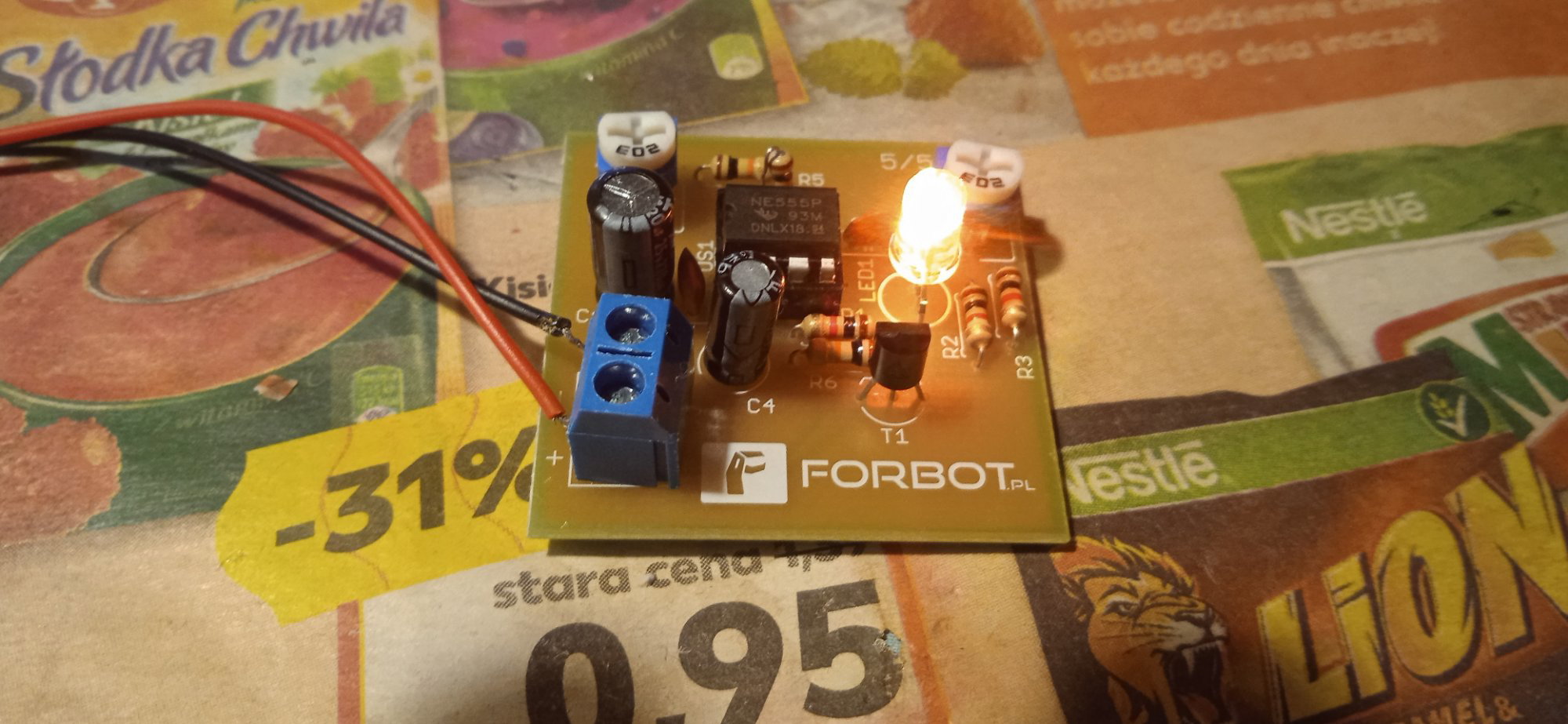

Zrobiłem układ migający do 8-go tematu. Wszystko zadziałało jak należy. Pozdrawiam

[Treker (Damian Szymański)]

@Piotr66 dobra robota, powodzenia w dalszych eksperymentach 🙂

[Piotr66]

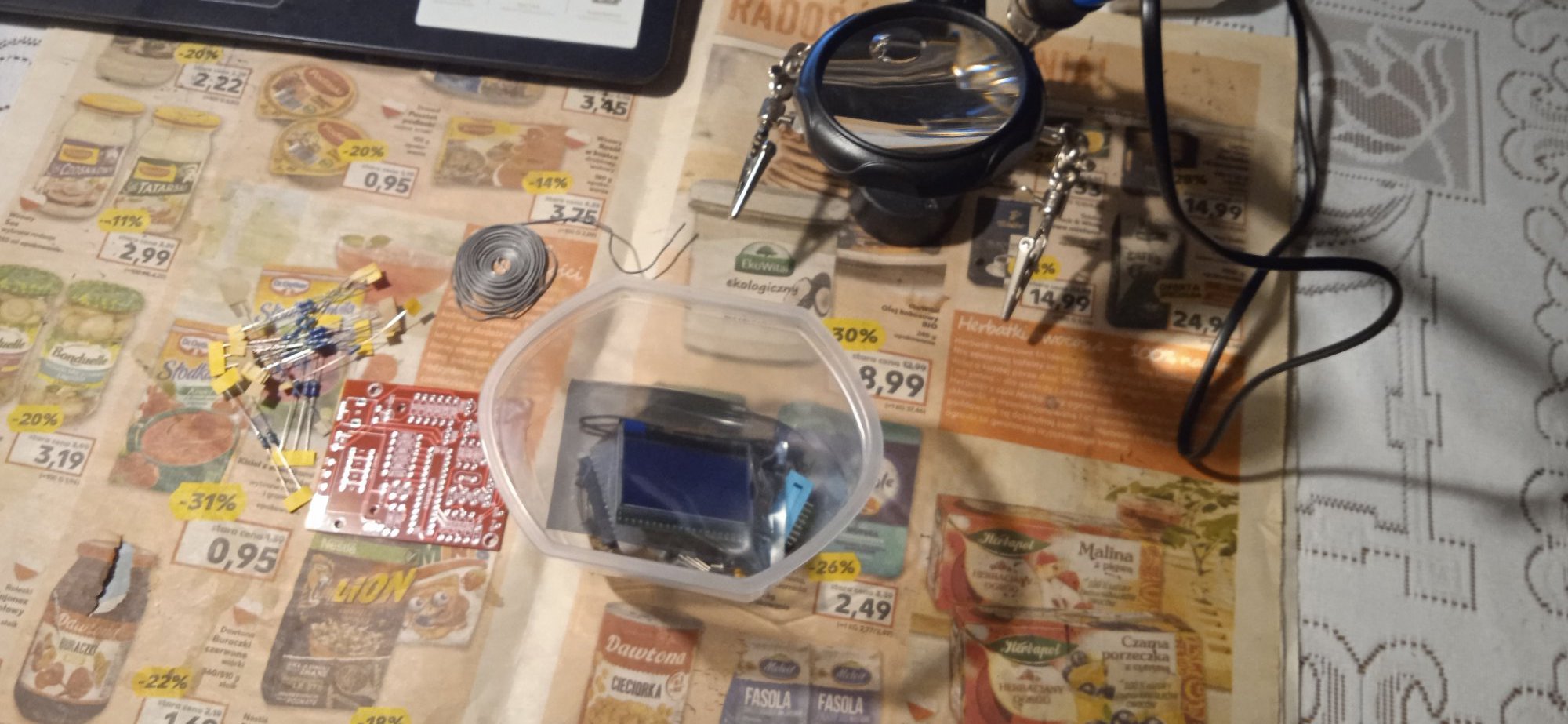

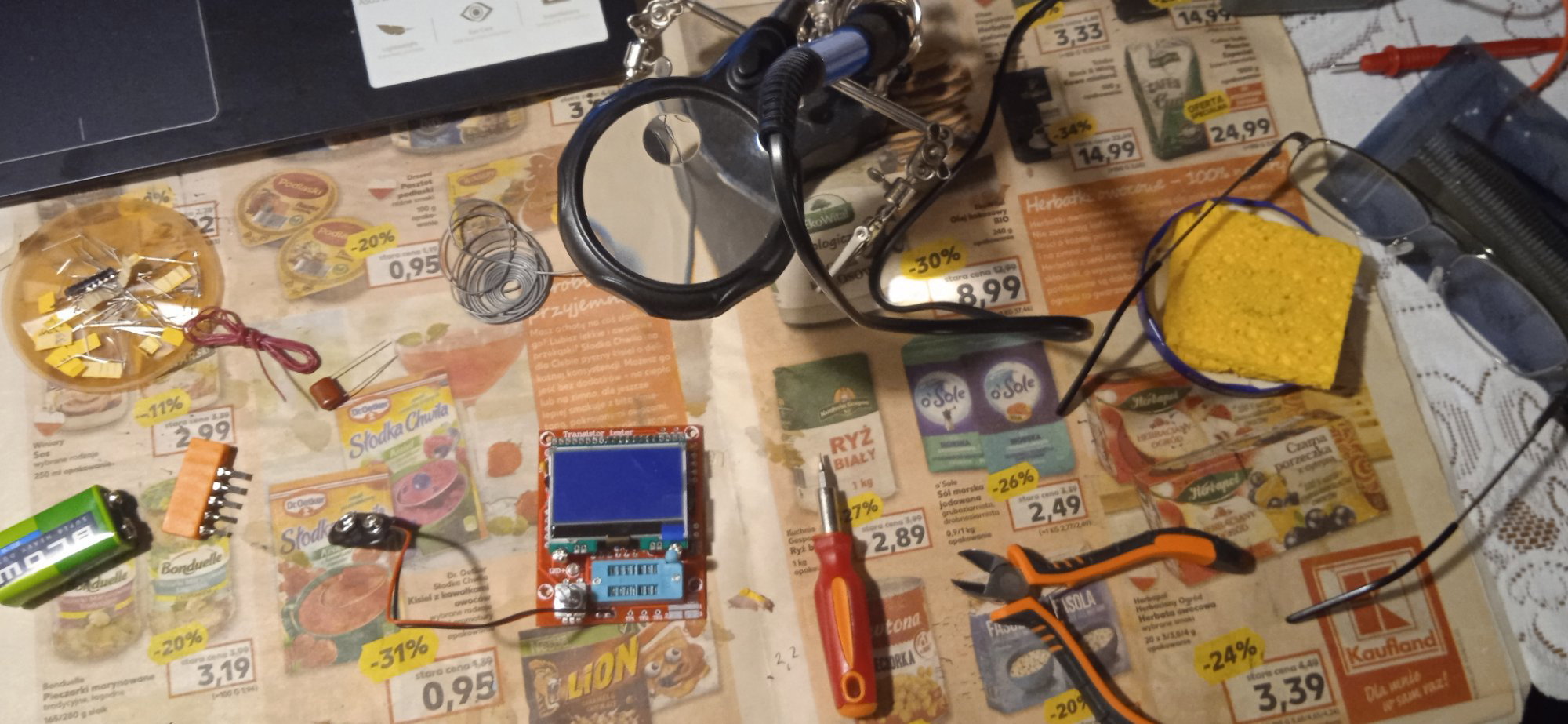

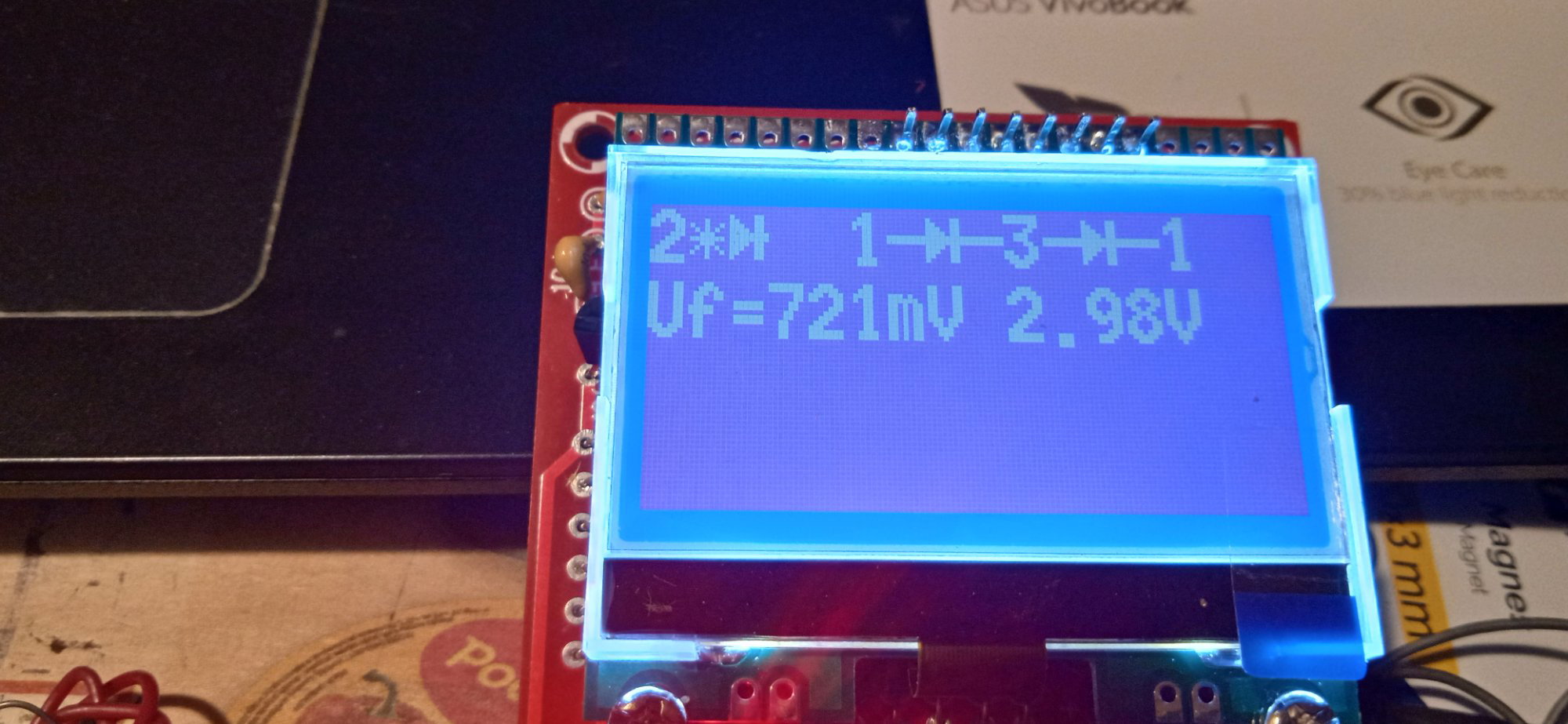

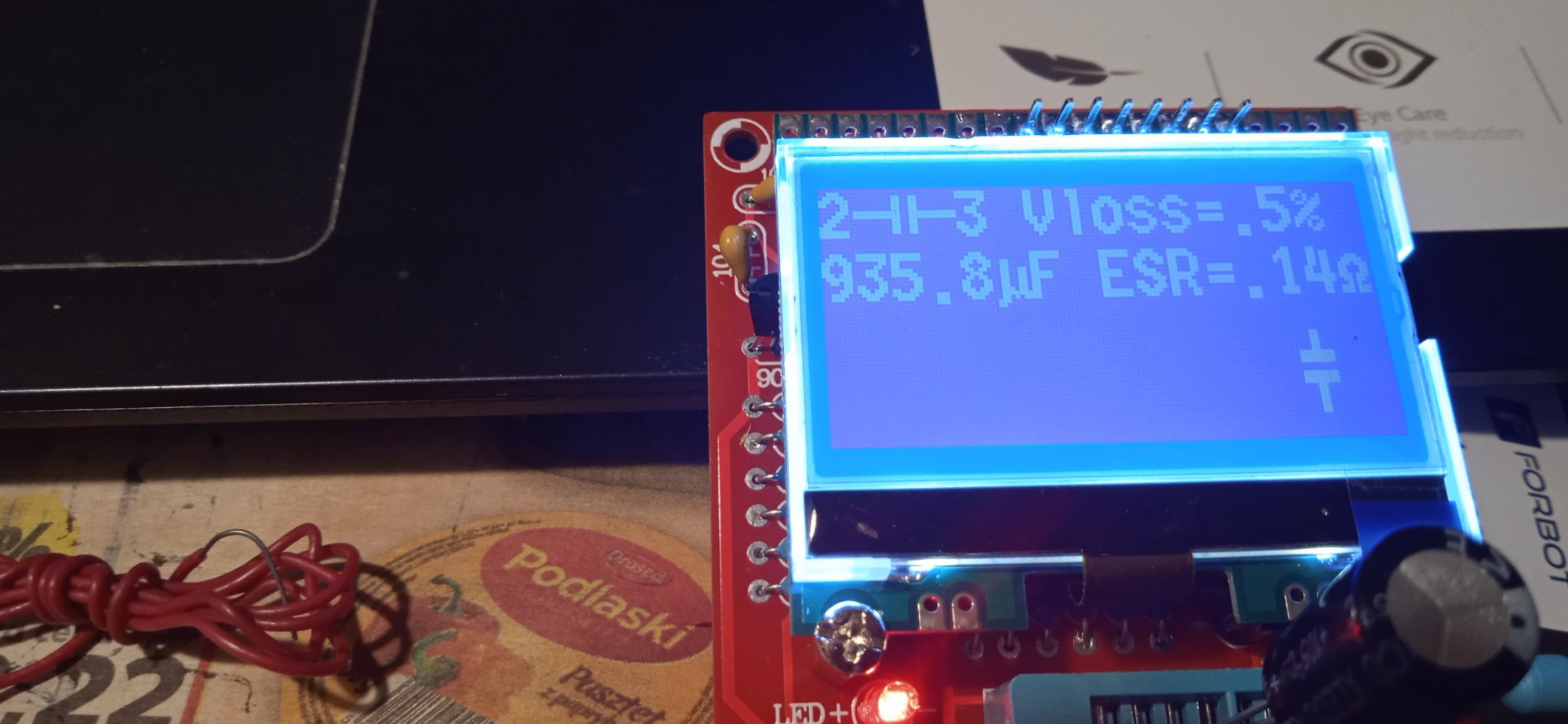

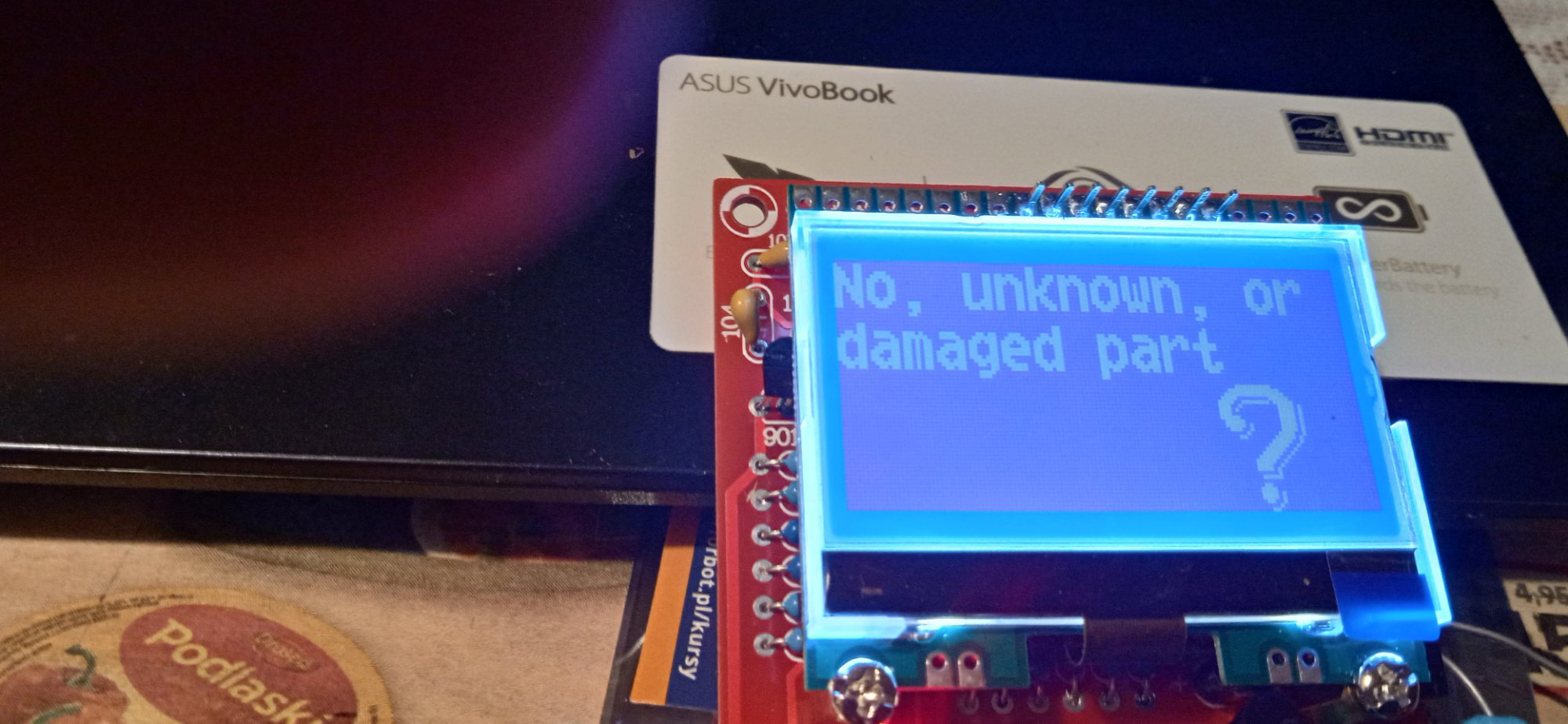

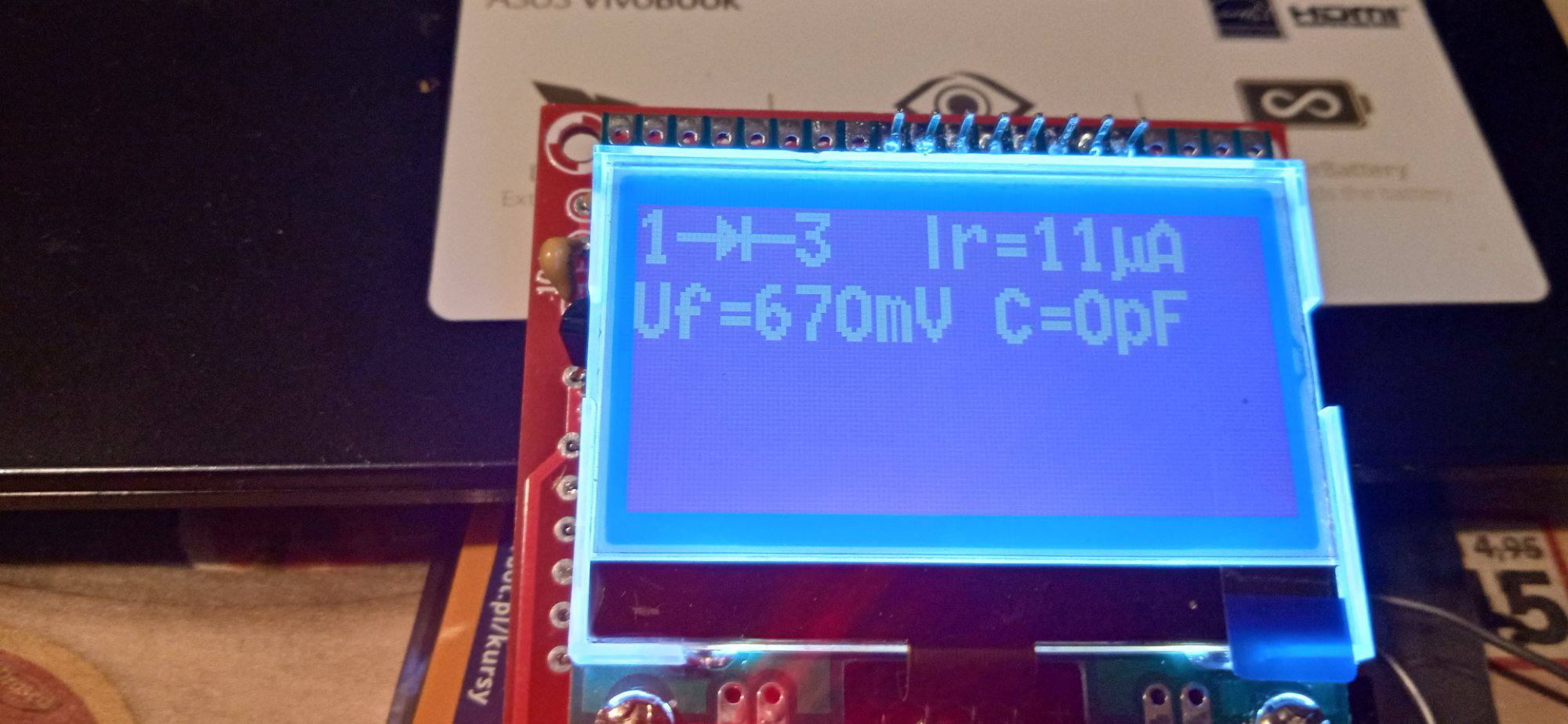

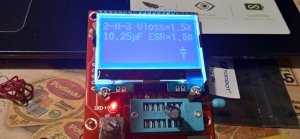

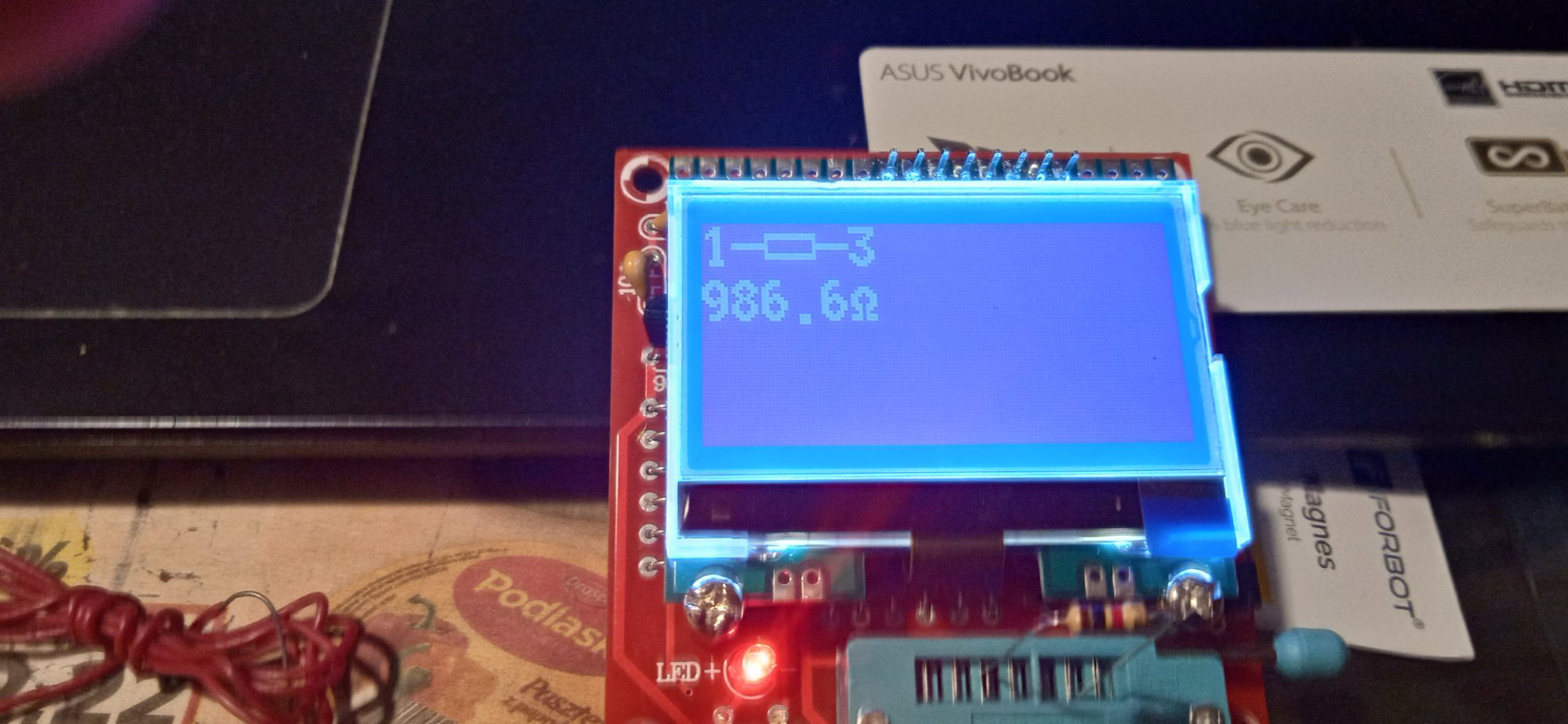

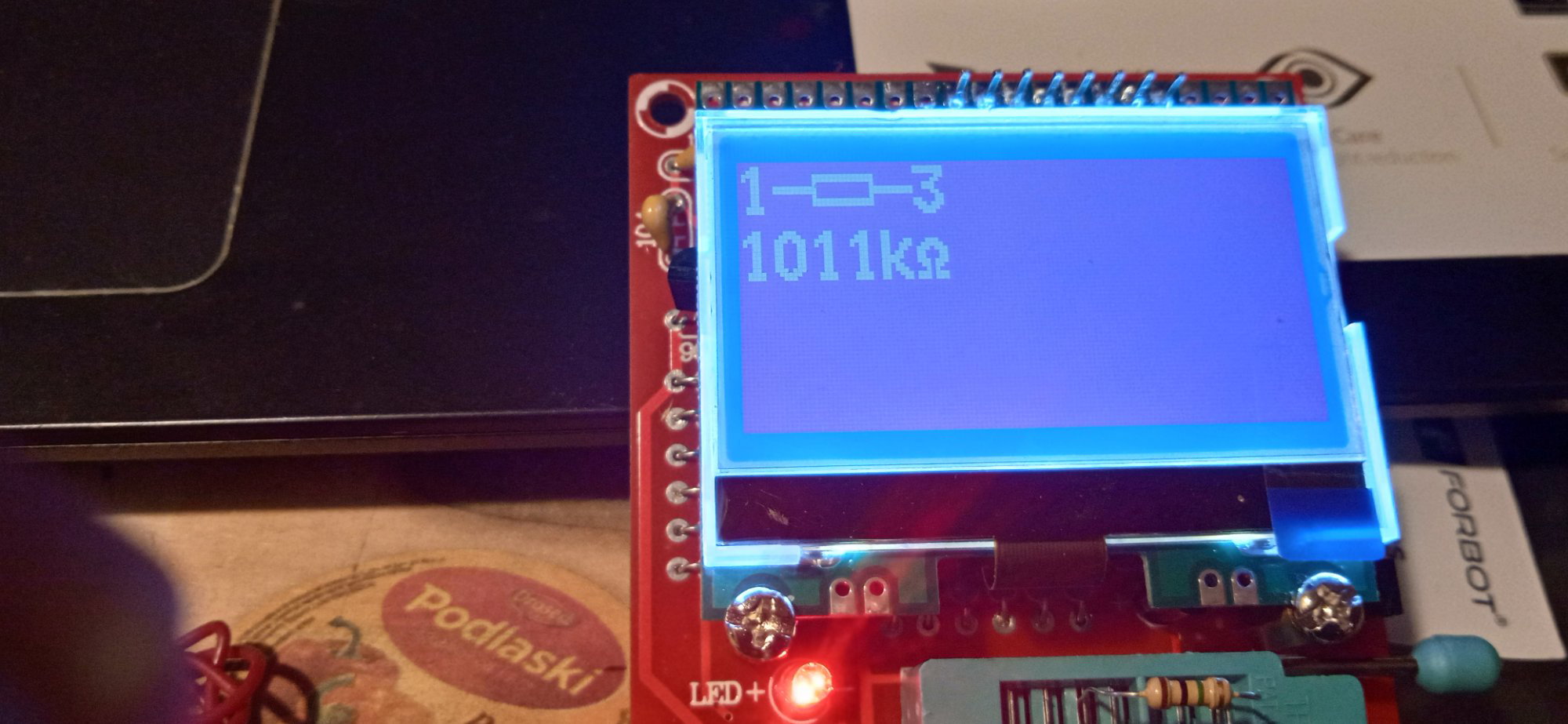

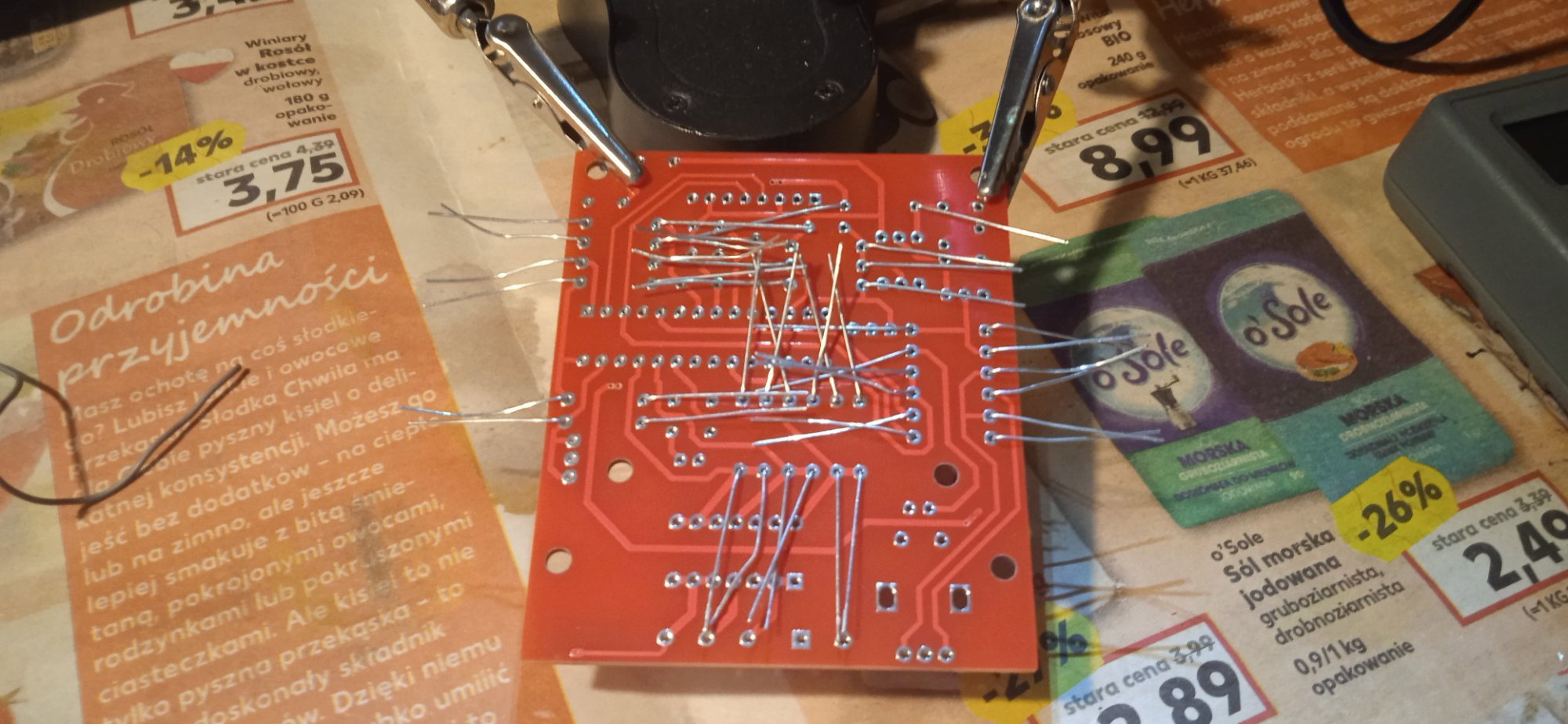

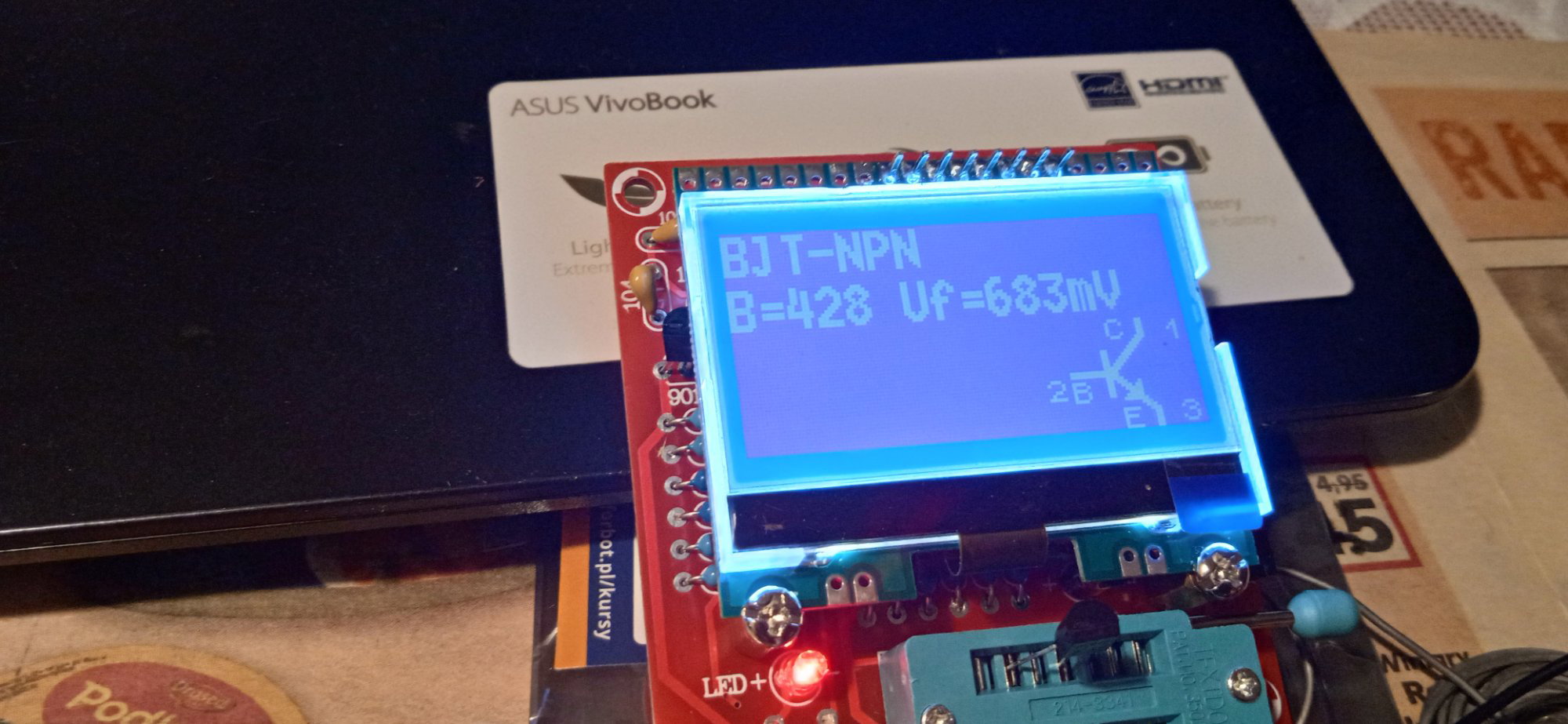

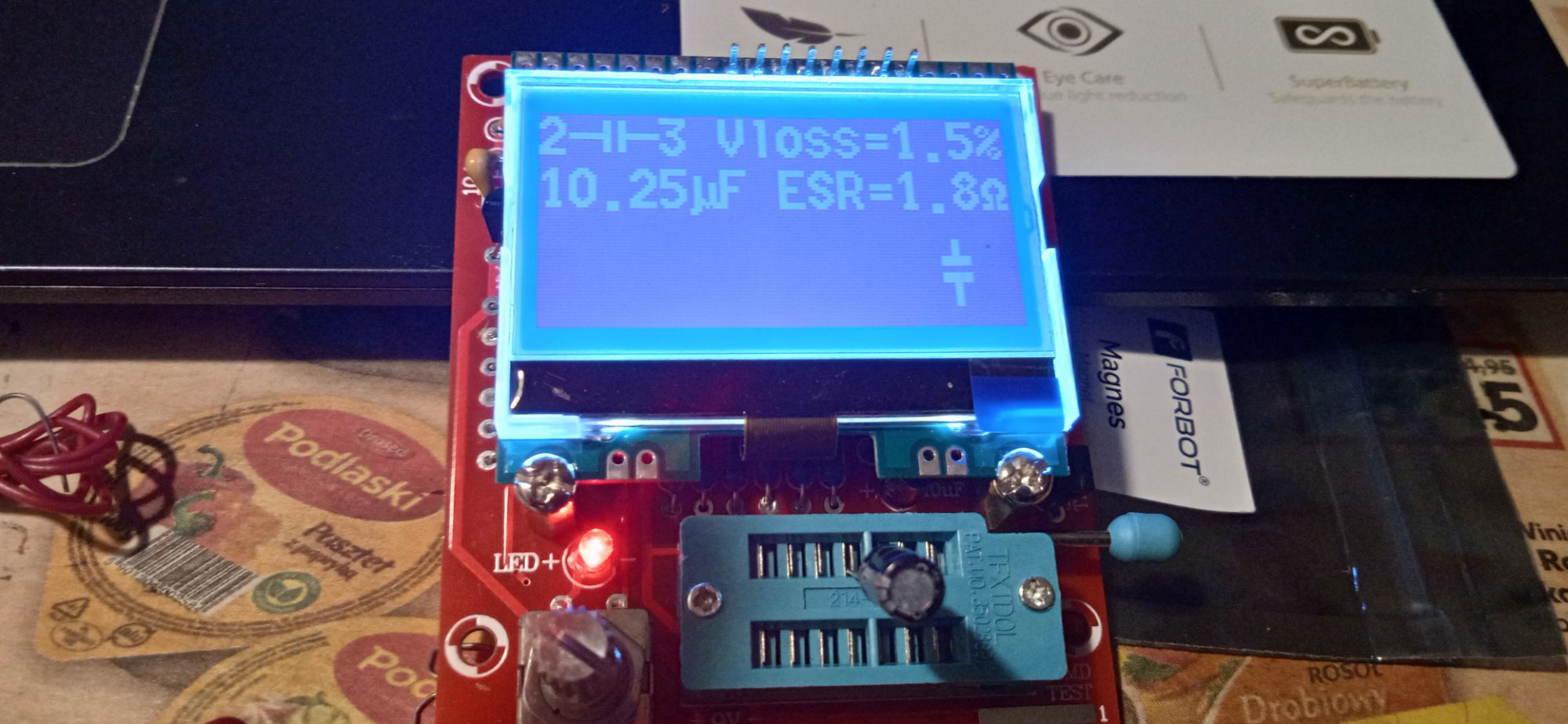

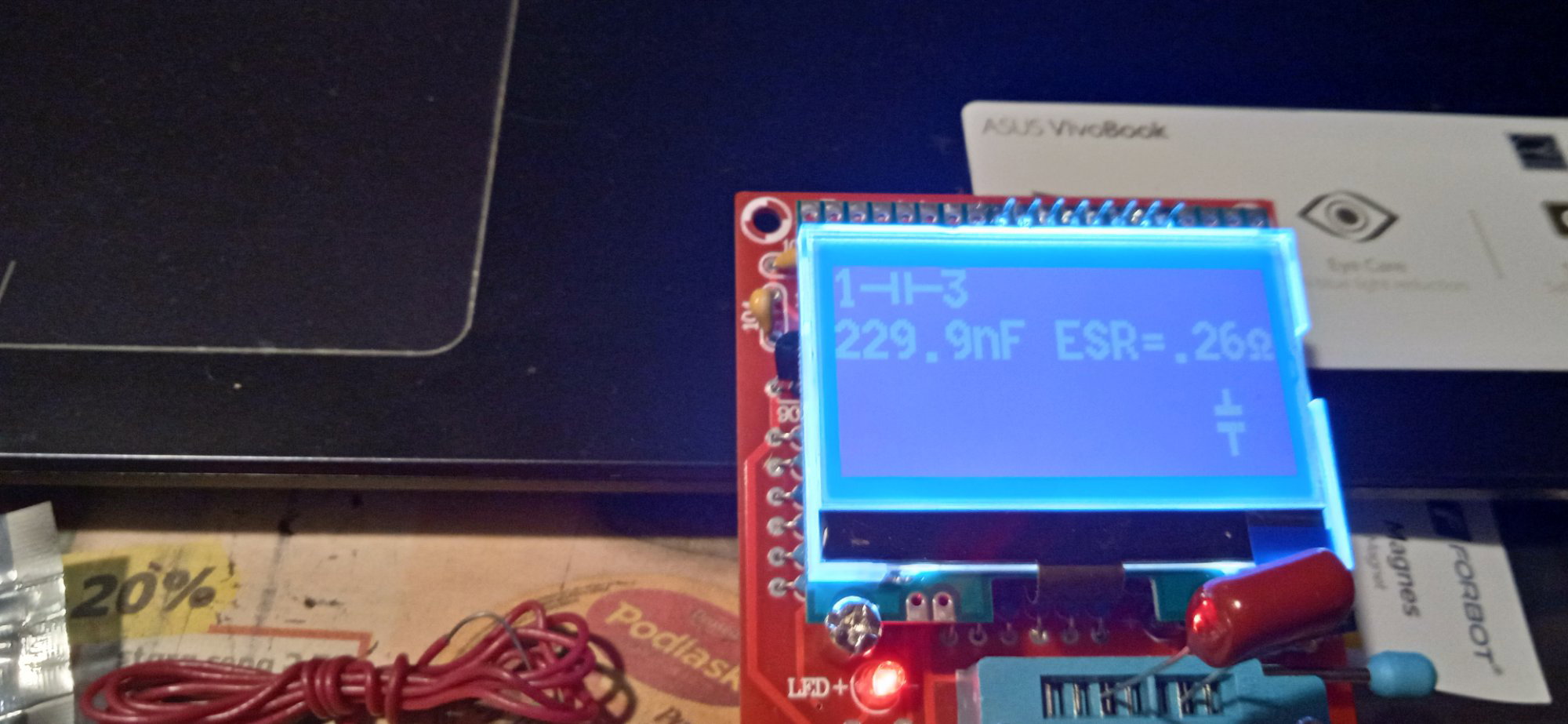

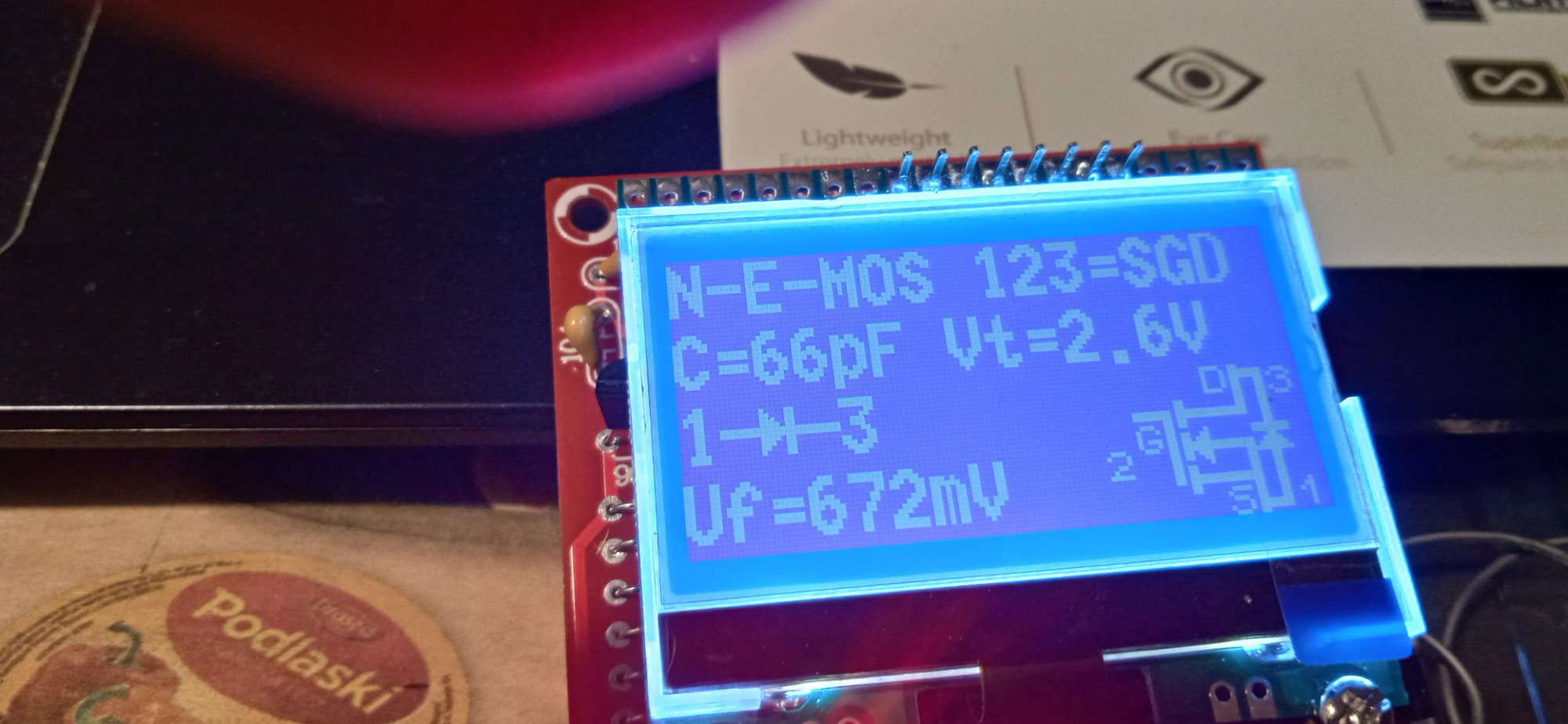

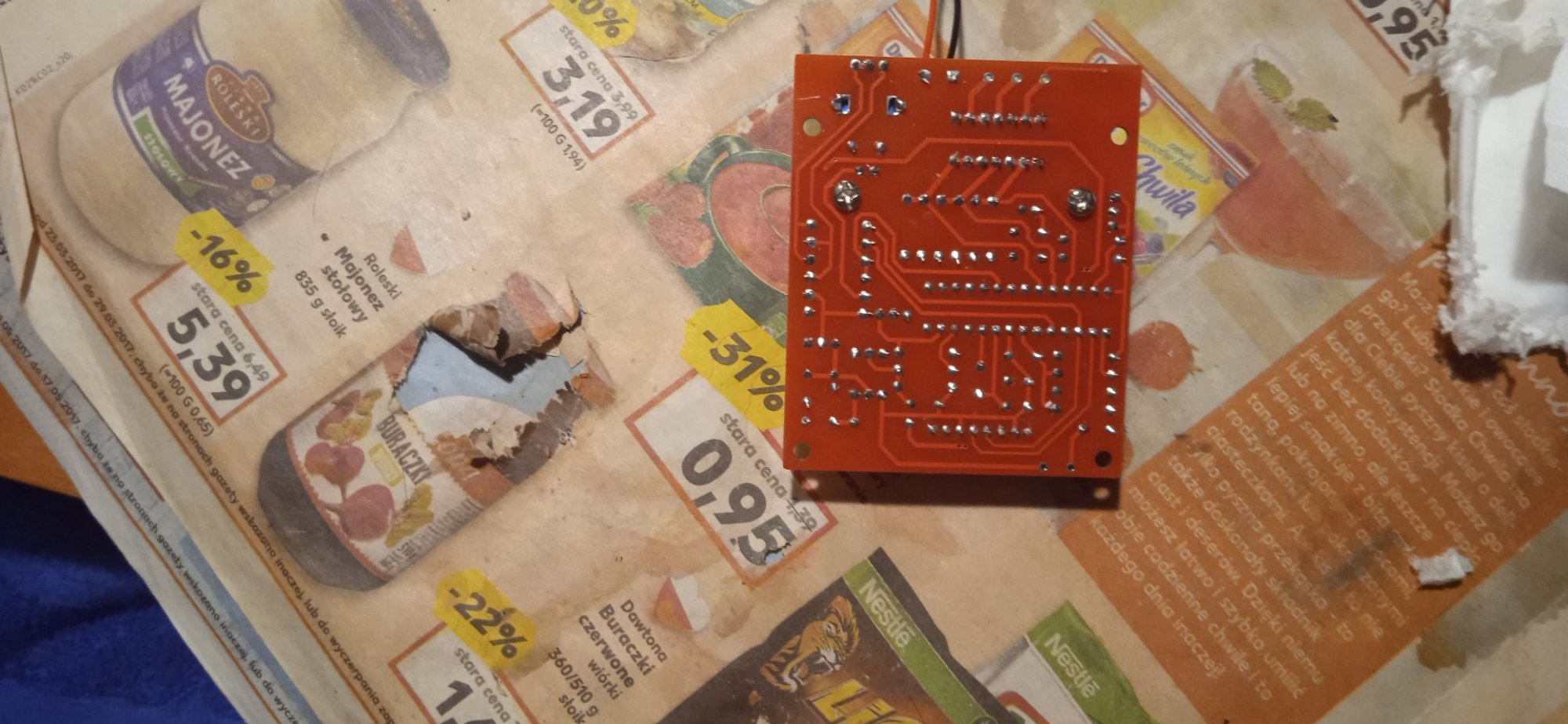

Kupiłem i poskładałem próbnik elementów elektronicznych .Jest to trzeci użyteczny jaki zmontowałem.

[Treker (Damian Szymański)]

@Piotr66 super, że wiedzą z kursu się przydała. Zmieniając temat: powiedz proszę z jakiej przeglądarki korzystasz? Z jakiegoś powodu zawsze, gdy dodajesz zdjęcia to coś złego dzieje się z Twoimi postami i - o ile jestem w stanie - to ręcznie to poprawiam. Nie mogę jednak dojść do tego skąd się bierze ten błąd, bo jesteś jedynym użytkownikiem z takim problemem i nie byłem w stanie tego odtworzyć u siebie 😉
