Pierwszy robot.

[Danielos01]

Usunąłem folder .github i ten komunikat nie wyskakuje ale przy wgrywaniu kodu ze strony:

http://blog.nettigo.pl/post/106789933143/adafruit-motor-shield-v2-i-silnik-krokowy

Wyskakuje coś takiego:

C:\Users\user\Documents\Arduino\sketch_nov20a\sketch_nov20a.ino:3:45: fatal error: utility/Adafruit_PWMServoDriver.h: No such file or directory

#include "utility/Adafruit_PWMServoDriver.h"

^

compilation terminated.

exit status 1

Błąd kompilacji dla płytki Arduino/Genuino Uno.

[ Dodano: 20-11-2016, 16:04 ]

Robiłe też wg tej strony:

https://learn.adafruit.com/adafruit-motor-shield/using-dc-motors

Ale wywala podobny błąd:

C:\Users\user\Documents\Arduino\ssss\ssss.ino:1:21: fatal error: AFMotor.h: No such file or directory

#include

^

compilation terminated.

exit status 1

Błąd kompilacji dla płytki Arduino/Genuino Uno.

__________

Komentarz dodany przez: Treker

Kody programów należy umieszczać przez narzędzie KOD (znajdziesz je w edytorze pod ikonką "<>"). Dzięki niemu składania programów jest automatycznie kolorowana, a wtedy wszystkim znacznie łatwiej analizować wklejone programy. Proszę to poprawić - z góry dziękuję za zrozumienie i pomoc przy utrzymaniu porządku na forum.

[marek1707]

Jeżeli nie zainstalowałeś poprawnie biblioteki to wszystko co ją wykorzystuje nie będzie się kompilowało. Może opisz jak to zrobiłeś, pokaż strukturę katalogów bibliotek itd. Przecież nikt nie wie co tam naknociłeś. Czy Twoje środowisko (Arduino IDE) widzi tę bibliotekę?

Przed chwilą ściągnąłem tego zipa z githuba. Rozpakowałem go wprost do katalogu libraries czyli tam, gdzie Arduino IDE trzyma biblioteki. Powstał nowy folder Adafruit_Motor_Shield_V2_Library-master. Zmieniłem mu nazwę wywalając "-master", ale to nie jest konieczne. Potem odpaliłem środowisko i od razu widać w nim nową bibliotekę (Plik -> Przykłady -> Adafruit Motor Shield V2 Library). Pierwszy z brzegu przykład w niej zawarty (DC Motor Test) po kliknięciu wciągnął się i skompilował się bez żadnych problemów. Wszystko zajęło 1 minutę.

[Danielos01]

Sorki źle wrzuciłem bibliotekę.

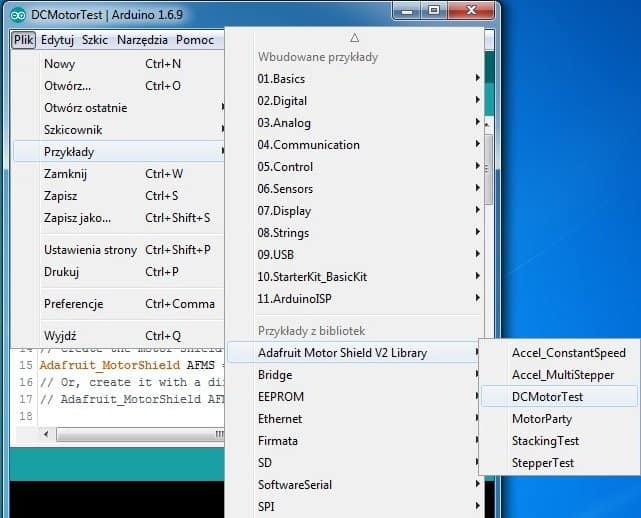

Jednak po wgraniu dobrze wszystkiego na Arduino z DCMotorTest i podłaczeniu Motor Shield do osobnego zasilania tak jak tu :

http://www.scienceprog.com/drive-dc-motor-using-arduino-motor-shield/

Silnik nie kręci się.

[ Dodano: 20-11-2016, 17:54 ]

Tu jest kod, silnik podłączyłem do zacisków M1.

#include <Wire.h>
#include <Adafruit_MotorShield.h>
#include "utility/Adafruit_MS_PWMServoDriver.h"


Adafruit_MotorShield AFMS = Adafruit_MotorShield();



Adafruit_DCMotor *myMotor = AFMS.getMotor(1);


void setup() {
 Serial.begin(9600);           // set up Serial library at 9600 bps
 Serial.println("Adafruit Motorshield v2 - DC Motor test!");

 AFMS.begin();  // create with the default frequency 1.6KHz


 /
 myMotor->setSpeed(150);
 myMotor->run(FORWARD);

 myMotor->run(RELEASE);
}

void loop() {
 uint8_t i;

 Serial.print("tick");

 myMotor->run(FORWARD);
 for (i=0; i<255; i++) {
   myMotor->setSpeed(i);
   delay(10);
 }
 for (i=255; i!=0; i--) {
   myMotor->setSpeed(i);
   delay(10);
 }

 Serial.print("tock");

 myMotor->run(BACKWARD);
 for (i=0; i<255; i++) {
   myMotor->setSpeed(i);
   delay(10);
 }
 for (i=255; i!=0; i--) {
   myMotor->setSpeed(i);
   delay(10);
 }

 Serial.print("tech");
 myMotor->run(RELEASE);
 delay(1000);
}

[ Dodano: 20-11-2016, 17:58 ]

Mierzyłem napięcia na M1, M2, M# i M4 względem GND i wszędzie jest około 0,17V.

[marek1707]

To może przypomnę moje poprzednie pytania na które nie padły jak dotąd żadne odpowiedzi:

"Co podłączyłeś do POWER? Tam musi być zasilanie części "silnikowej" mostków lub dajesz je przez zworkę.. Z czego zasilasz Arduino? ... Narysuj kompletny schemat tego co zrobiłeś"

I dodatkowe: co to znaczy "..i podłaczeniu Motor Shield do osobnego zasilania". Mógłbyś wyrażać się jaśniej? Wziąłeś je z dwóch gwoździ i cytryny czy maiłeś pod ręką coś innego?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Danielos01]

Arduino mam podłączone USB, Motor Shield jest zasilany z zasilacza 9V(zworka jest zdjęta).

[marek1707]

No dobrze, ponieważ nic oczywistego nie przychodzi mi do głowy, to musisz zająć się szukaniem błędu. Czy świeci diodka sygnalizująca obecność na płytce V+? Czy możesz je zmierzyć podczas pracy programu np. na śrubach kostki zaciskowej?

Dalej: czy jesteś pewien, że program wypisuje co jakiś czas na monitorze portu szeregowego napisy "tick", "tock" i "tech"? To świadczy o prawidłowej pracy pętli głównej.

Potem - jeśli jeszcze nie masz - wciągnij schemat tego shielda i odszukaj na nim wyjścia rejestru IC3:

https://cdn-learn.adafruit.com/assets/assets/000/009/769/original/mshieldv1-schem.png

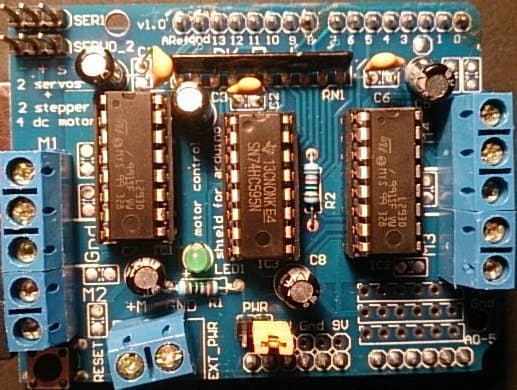

Zakładam, że Twoja płytka wygląda jakoś tak:
