Działanie potencjometru suwakowego


silver2001

Pomocna odpowiedź

Cześć 🙂

Kupiłem sobie potencjometr suwakowy, który posiada 4 piny a nie 3 tak jak potencjometr obrotowy i nie wiem gdzie podpiąć masę, 5v i "sygnał" , nie wiem również jak to sprawdzić, a w internecie ciężko coś znaleźć na ten temat.

Ma ktos moze jakis schemat zasady działania takiego potencjometru ?

Link do komentarza
Share on other sites

Potencjometr ma ścieżkę oporową i jeżdżący po niej suwak. Czasem na ścieżce jest stały odczep. Jeżeli to wiesz i masz omomierz, podłączasz go między każdą parę pinów i mierzysz, zapisując jak zmienia się rezystancja przy przesuwaniu od jednego skrajnego położenia w drugie. Zapisujesz to na kartce, a potem skupiasz się na 5 sekund i tyle. Żadnego internetu do tego nie potrzeba - wystarczy odrobina szarej masy. W głowie.

W razie problemów wypisujesz wyniki pomiarów na Forum.

Link do komentarza
Share on other sites

Potencjometry kupiłem tu : http://allegro.pl/ShowItem2.php?item=6634976725

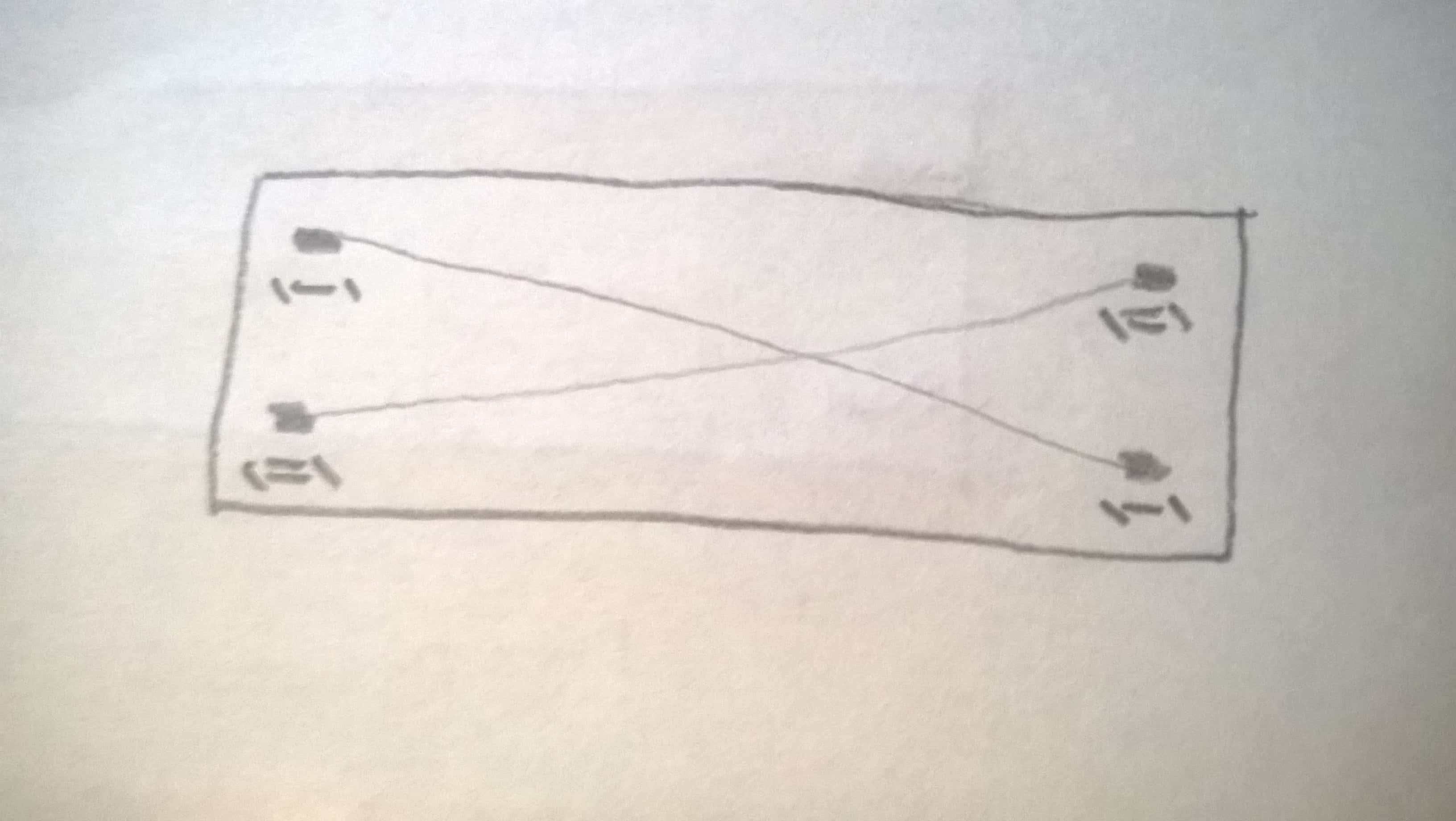

A co do mierzenia, pomierzyłem, i z tego co zaobserwowałem, wyszlo mi że jeden pin łączy sie z pinem na przeciwko po skosie, a drugi pin ( który jest obok pierwszego ) takze łączy się z pinem na przeciwko po skosie. Na rysunku wygląda to tak :
