Czym jest moc? Jak dobrać odpowiednie elementy?

Pomocna odpowiedź

@ethanak Nie mam pojęcia jak się używa tych neopixeli i driverów led. Chciałbym to zrobić jak najprościej, ale i efektownie. Zaraz postaram się opisać dokładnie ten mój projekt.

Udostępnij ten post


Link to post
Share on other sites

@marek1707 Projekt ten będzie zasilany baterią 9V, dlatego na pewno diody będą musiały być równoległe połączenie. Będzie to pudełko, w której znajdują się wszystkie przewody, arduino i bateria. Na zewnątrz będzie przycisk a wokół niego czerwone diody LED (tak jak na zdjęciu)IMG_20191214_142838.thumb.jpg.76abf8825a228e2b9f1c538335e2aeaa.jpg. Każda "warstwa" (czyli rząd) diod będzie równoległa do siebie, aby można nimi było sterować za pomocą sygnału PWM z arduino. Po wciśnięciu przycisku chciałbym, aby najpierw się załączył rząd wewnętrzny, następnie środkowy, a na końcu zewnętrzny. W między czasie każdy zapalony rząd w ciągu ok. 0,5 sekundy będzie stopniowo się wygasał. Cały "seans" miałby trwać ok. 2 s. W skrócie diody by zrobiły "efekt fali". Dlatego chciałem do każdego rzędu dać 1 rezystor, zamiast 12, 20 i 28 (czyli tyle ile jest diod w każdym rzędzie), ale wiem, że to jest głupi pomysł i prawdopodobnie będę miał dużo lutowania. Dodam, że sygnałem będę sterować z arduino cięgi mostku typu H z poradnika o arduino nr. 8.

Udostępnij ten post


Link to post
Share on other sites

Jeżeli planujesz zasilanie z baterii 9V to musisz zrobić wszystko by jej ulżyć, bo to strasznie słabe źródełko jest. Pamiętaj, że każdy opornik to strata. Dlatego spróbuj tak pokombinować z diodami, by oporników było jak najmniej nie tylko ze względu na łatwość montażu, ale też na trwonienie cennej energii.

Przede wszystkim nie ma sensu zasilać LEDów z Vcc Arduino czyli bezpośrednio z portów procesora, bo każdy prąd jaki weźmiesz z 5V będzie obciążeniem dla stabilizatora a tym samym stratą. Połowa mocy na dzień dobry zmarnuje się w postaci ciepła już na przejściu 9V→5V. Potem dasz opornik na którym spadnie kolejne 3V (5V-2V na diodce) i w rezultacie każdy 1mW świecenia LEDa będzie kosztował Cię 4mW pobrane z baterii. Drogo, prawda? Ja bym zrobił tak:

  1. Dysponując zasilaniem w granicach 7..9V (bo tylko nowa bateria ma 9V a potem jest już tylko gorzej) możesz z niej napoędzić 3 czerwone diodki połączone szeregowo. Do tego potrzeba 6V więc zostaje Ci 1..3V do wytracenia na oporniku. Policz jaką rezystancję potrzebujesz by płynął prąd jaki polubią Twoje diodki (5mA? 10mA? 20mA?).
  2. Podziel każdy z łańcuchów na 3-diodowe grupy. W ramach każdej grupy połącz diody szeregowo, do tego szeregowy opornik i potem wszystkie grupy razem (od strony anod LEDów) do plusa baterii.
  3. Od strony katod będziesz zwierał grupy do masy kolektorem tranzystora. Żadnego mostka nie potrzebujesz. Wystarczą 3 tranzystory po 1zł/szt.
  4. Bazę każdego z tranzystorów podłączysz przez opornik do wyprowadzenia PWM z procesora i tyle. Emitery wszystkich trzech rzecz jasna do masy Adrduino.

Nie podłączaj baterii dopóki nie pokażesz nam schematu i nie policzysz oporników. Musisz wiedzieć jakie diodki kupujesz by dobrze wyznaczyć ich prąd. Nawet wśród podobnej wielkości LEDów są takie, co jasno świecą przy 1mA a są też i takie (tanie), co nawet przy 20mA ledwo ledwo. Więc wybierz dobrze pamiętając, że w szczeólnym przypadku może świecić ich ze 30 a bateria 6F22 więcej jak kilkudziesięciu mA nie lubi. Lepiej trochę nadpłacić i znaleźć dobre LEDy niż potem zastanawiać się skąd wziąć pudełko na większą baterię bo z tą wszystko zdycha. Pamiętaj też, że katalogowa jasność diodek to nie wszystko, bo ta mierzona jest w kierunku w jakim świecą najmocniej. Jeżeli kupisz takie z soczewką/plastikiem matowym/rozpraszającym, będzie je widać z każdego kąta ale raczej słabo i będą potrzebować dużo prądu by w tak duży kąt produkować dużo światła i być jasną. Za to takie 15-30 stopniowe są megajasne kosztem nawet niewielkiego pradu, ale tylko do przodu i pod kątem np. 45° ledwo je widać. Przemyśl zatem gdzie będzie znajdować się osoba oglądająca ten Twój pokaz i dobierz do tego LEDy.

  • Lubię! 2

Udostępnij ten post


Link to post
Share on other sites

@marek1707 Niestety niezbyt potrafię używać tranzystorów. Nie za dużo rozumiem z tego co powiedziałeś. Zakładam, że moje diody LED będą miały 20mA, jeżeli połączę je w te łańcuszki, a je do arduino podłączę, to o ile dobrze rozumiem, natężenie układu wyniesie 0.4A. Nie będzie to za duży prąd dla arduino? Mi się zawsze wydawało, że maksymalnie może na nim płynąc 20mA, bo inaczej się spali, dlatego silniki nie podłącza się bezpośrednio do arduino.

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@marek1707 Wow, tak, rozjaśnia sprawę, tylko nie rozumiem, jak działa tranzystor, on będzie zmieniał napięcie, zgodnie z sygnałem PWM? Drugie pytanie, to czy mógłbym mając zasilacz do arduino, zasilić go owym zasilaczem, bez połączania baterii? Trzecie pytanie brzmi, czy da się zmniejszyć natężenie na bateriach, bo o ile dobrze wiem, to natężenie będzie od początku maksymalne, a nie chciałbym żeby świeciły tak, aby nie szło na nie patrzeć, bo to mija się z celem. Ostatni pytanie, to dlaczego podłączasz baterie do vin, a nie do wejścia przy usb?

Edytowano przez Panda

Udostępnij ten post


Link to post
Share on other sites
21 minut temu, marek1707 napisał:

Jeżeli dobrze rozumiem, to pytasz czy na schemacie mógłbyś zastąpić baterię zasilaczem?

Nie do końca, chodziło mi o to czy do samego arduino bym mógł dać zasilacz (który posiadam i bym go podłączył do power jacka), ale resztę dalej zasilać z baterii 9V. W teorii bateria by była mniej obciążona



32 minuty temu, marek1707 napisał:

O ile pamiętam wejście Vin dostępne jest też na którymś pinie więc możesz podłączyć się albo kablem z okrągłą wtyczką (np. z zasilacza w ścianie) albo wetknąć pin do długiego złącza jak wszystkie inne sygnały.

Ja widzę na swoim arduino UNO tylko pin vin, nie mam pojęcia gdzie indziej bym mógł podłączyć zasilanie. A jeżeli podłączam zasilacz 9V do tego power jacka, to może się coś złego stać?



35 minut temu, marek1707 napisał:

Znów - tłumacząc na nasze - chyba chodzi o napięcie?

Chodzi o to natężenie, bo prędzej Pan napisał, że dioda ta przy natężeniu 20mA (czyli takim jakie przewidział producent) świeci tak mocno, że nie da się na nią patrzeć. Jest możliwość, aby zamiast 20mA, to dostarczać do niej np. 10mA? O ile dobrze wiem, to rezystorem tak się nie da, bo aby dobrać rezystor, potrzeba podać natężenie elementu, które ma dany element z góry narzucony, chyba że czegoś nie rozumiem.



40 minut temu, marek1707 napisał:

Napisz co zdecydowałeś.

Posiadam stary, prawie nie używany zasilacz 24V, 560mA. Najlepiej było by zamienić baterię na owy zasilacz. Mniej rezystorów i dłużej pociągnie.

Udostępnij ten post


Link to post
Share on other sites
Dnia 14.12.2019 o 13:09, ethanak napisał:

Ale przecież tam nie ma ani szeregowego, ani równoległego połączenia rezystorów. Są trzy niezależne obwody, każdy składa się z diody i rezystora. I wcale nie są połączone równolegle - po prostu są zasilane z tego samego źródła. Owszem - w pewnych sytuacjach takie połączenie jak zaproponowałeś ma sens - ale tylko wtedy, gdy diody są sterowane jakimś przełącznikiem i nigdy nie zapala się więcej niż jedna.

No to każdy z tych obwodów jest połączony szeregowo? To jak to jest połączone skoro ani równolegle ani szeregowo?

Udostępnij ten post


Link to post
Share on other sites

Co jest niejasnego w słowie "niezależne"? Poza tym można od biedy twierdzić, że obwody są połączone równolegle, ale nie rezystory.

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

@ethanak Aktualnie od tego roku rozpocząłem naukę w klasie o profilu mechatronik. Mam tam elektrotechnikę i przy łączeniu rezystorów, Pani normalnie mówiła o łączeniu rezystorów równolegle lub szeregowo. Być może jest to błąd, ale jeśli nawet nauczyciel nie zwraca na to uwagi, to raczej jest to nie istotny błąd. Tak mi się przynajmniej zdaje.

Udostępnij ten post


Link to post
Share on other sites

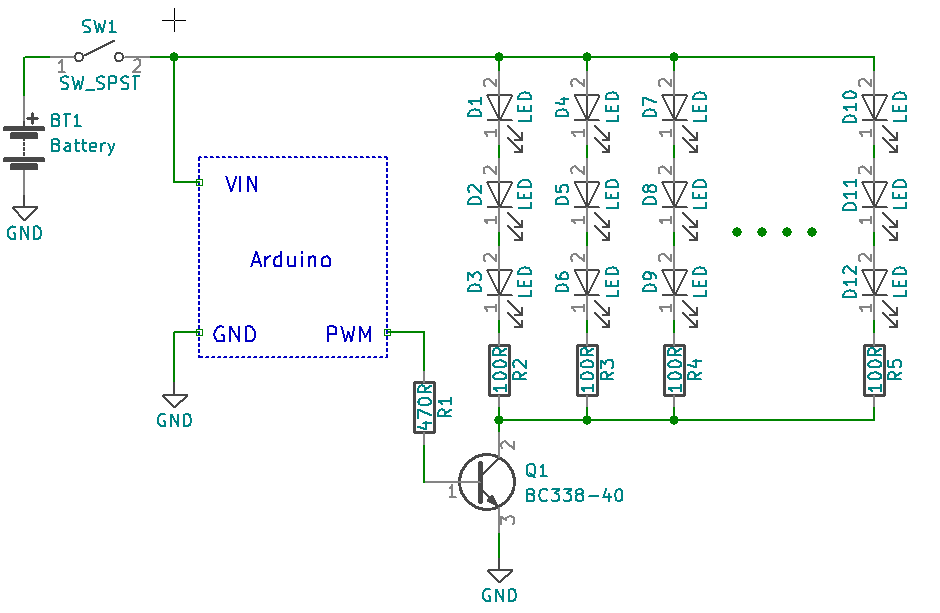

To teraz popatrz na schemat i powiedz, gdzie masz tam połączone rezystory.

Oczywiście pani nie wspomniała o trzeciej możliwości. Rezystory mogą być:

  1. połączone szeregowo
  2. połączone równolegle
  3. niepołączone w żaden sposób

Tyle w temacie. Jako pracę domową proponuję sprawdzenie, która z tych możliwości zachodzi w omawianym przypadku. Jeśli nie będziesz wiedział możesz spytać pani...



Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@ethanakBardzo Cię przepraszam, masz rację. zapomniałem, że pomiędzy nimi są diody. Mój błąd.

@kasyx Mówimy o połączeniu rezystorów i diod na schemacie powyżej.



Edytowano przez Panda

Udostępnij ten post


Link to post
Share on other sites
