Czym jest moc? Jak dobrać odpowiednie elementy?

[Komentator]

Każdy kojarzy takie pojęcie jak moc. Informacje na jej temat widzimy na wielu produktach między innymi na żarówkach i odkurzaczach.Jednak nie każdy ma świadomość czym jest ten parametr. Stąd wielu początkujących elektroników nie wie np. jakiej mocy rezystora trzeba użyć, co doprowadza do uszkodzenia elementu.

UWAGA, to tylko wstęp! Dalsza część artykułu dostępna jest na blogu.

Przeczytaj całość »

Poniżej znajdują się komentarze powiązane z tym wpisem.

[SOYER]

Dziękuję

[MatiPl01]

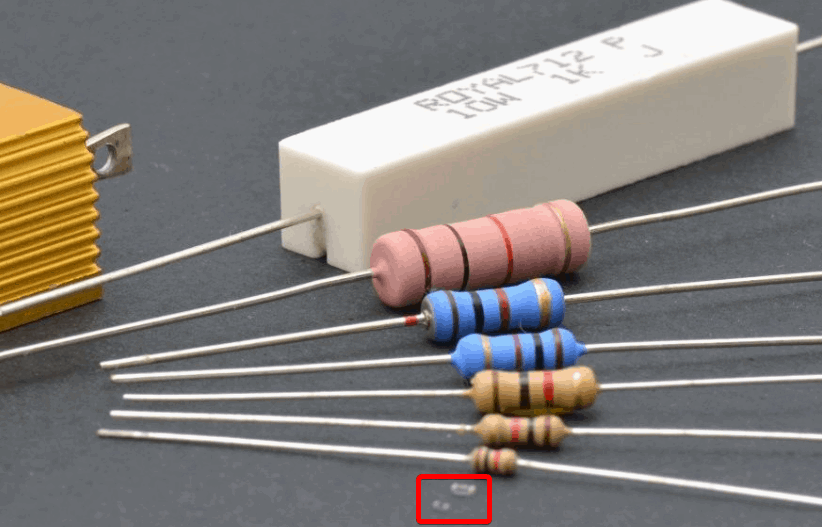

Dlaczego tam jest napisane, że na zdjęciu jest 10 rezystorów, jak ja widzę tylko 8? (Czy ja jestem ślepy, czy to pomyłka autora?)

[Treker (Damian Szymański)]

@MatiPl01 Oj tam od razu "ślepy"  To też są dwa rezystory (w obudowach SMD, czyli do lutowania powierzchniowego):

[MatiPl01]

4 godziny temu, Treker napisał:

@MatiPl01 Oj tam od razu "ślepy"  To też są dwa rezystory (w obudowach SMD, czyli do lutowania powierzchniowego):

O kurde, czyli ślepy jestem. Myślałem, że to jakieś prósze.

[Panda]

Witam, mam pytanie: Czy zamiast 3 rezystorów po 100Ω, połączonych równolegle, można dać 1 rezystor przed 3 diodami (widać na zdjęciu). Miałby on ok. 4Ω. Efekt byłby ten sam? Jedyna różnica (którą ja zauważyłem) to wzrost mocy do 0,12W. Oprócz tej różnicy, będzie jeszcze jakaś różnica? Pozdrawiam.

Edytowano Grudzień 13, 2019 przez Panda
zapomniałem zdjęcia

[Treker (Damian Szymański)]

@Panda tak dobrze edytowałeś zrzut z naszego artykułu, że aż się przeraziłem, że mamy coś takiego na stronie... Nie ładnie  Nie, nie powinno się tak robić. Zadziała, ale będzie "niezgodne ze sztuką" i może doprowadzić do uszkodzeń układu. Więcej na ten temat znajdziesz w tym artykule: Jak dobrać rezystor do diody? Różne metody zasilania LED!

[ethanak]

8 godzin temu, Panda napisał:

Czy zamiast 3 rezystorów po 100Ω, połączonych równolegle,

A gdzie w artykule masz trzy rezystory po 100Ω połączone równolegle?

8 godzin temu, Panda napisał:

Oprócz tej różnicy, będzie jeszcze jakaś różnica?

Owszem, nieprawdziwe będzie kluczowe zdanie z artykułu:

Cytat

Każda z nich będzie musiała mieć dedykowany rezystor.



[Panda]

@ethanak Z tym połączeniem równoległym, to się przejęzyczyłem, chodziło o szeregowe połączenie rezystorów po 100Ω każdy.

[ethanak]

Ale przecież tam nie ma ani szeregowego, ani równoległego połączenia rezystorów. Są trzy niezależne obwody, każdy składa się z diody i rezystora. I wcale nie są połączone równolegle - po prostu są zasilane z tego samego źródła. Owszem - w pewnych sytuacjach takie połączenie jak zaproponowałeś ma sens - ale tylko wtedy, gdy diody są sterowane jakimś przełącznikiem i nigdy nie zapala się więcej niż jedna.

[Panda]

@ethanak Rozumiem. Zmierzam do tego, że planuję zrobić obwód składający się z 60 diod, sterowanych przez arduino. Lutowanie dla każdej diody osobnego rezystora, było by trochę żmudne, droższe i zajęło by więcej miejsca, stąd pomysł o wykorzystaniu 1 rezystora, który by miał większą moc. Dodam jeszcze, że diody by razem świeciły maksymalnie sekundę.

[Treker (Damian Szymański)]

@Panda zerknij do artykułu, który linkowałem wyżej. Znajdziesz tam opis różnych metod zasilania LED, również tego jak poprawnie je łączyć

[Panda]

@Treker Właśnie przed chwilą go skończyłem czytać i uświadomiłem sobie, jak wielki bym popełnił błąd...

[ethanak]

Przy tej ilości zastanowiłbym się nad zastosowaniem jakiegoś drivera (np. takiego od matrycy 8x8) albo jakichś neopixeli (ostatnio kupiłem od chińczyka setkę za 10 PLN). Do drivera nie musisz w ogóle mieć rezystorów, przy neopixelach masz najmniej lutowania.

[marek1707]

Kluczowe jest pytanie jak chcesz z tych swoich 60 diodek korzystać tj. jak je zapalać. Jeżeli robisz, nie wiem, oświetlenie szafek kuchennych i wszystkie diodki będą zapalać się razem, to możesz potraktować je np. jak jedną wielką diodę, dać jedno źródło zasilania, jeden wyłącznik (tranzystor, przekaźnik) i jeden element ustalający prąd (opornik), bo jeśli połączysz LEDy szeregowo to prąd będzie jeden, wspólny dla wszystkich. Jeżeli grup ma być więcej, musisz dać tyle elementów ustalania prądu (oporników lub innych bardziej wyrafinowanych metod) ile masz grup. Przykładowo jeśli masz 4 szafki to w każdej łaczysz 15 LEDów szeregowo, dajesz im odpowiednio policzony opornik i 4 takie zestawy załączasz czterema osobnymi kluczami. W szczególnym przypadku, gdy chcesz mieć możliwość zapalania każdej diodki osobno musisz każdej dać rezystor. Ty zrobiłeś połączenie równoległe LEDów i to też w zasadzie zadziała, ale nie jest polecane z tego powodu, że nawet nieznaczne różnice w cechach diodek (nawet nie mówimy tu o kolorze, typie czy wielkości) pochodzących z tej samej partii produkcyjnej mogą spowodować, że jedna będzie świeciła sporo jaśniej niż druga "kradnąc" słabszej jej prąd. Ponieważ jednak dawanie opornika do każdej diodki jest upierdliwe, ludzi wymyślili pewne sposoby obejścia tego wymagania. Jednym z nich jest multipleksowanie czyli podział wszystkiego na grupy i zapalanie na raz tylko jednej grupy. Jeżeli będziesz robił to wystarczająco szybko (np. 100 razy/s) to człowiekowi wydaje się, że świecą wszystkie a oporników potrzeba wtedy tylko tyle ile diodek w grupie. Tak działają cyfrowe wyświetlacze LED i większość ostatnio bardzo popularnych tzw. kostek LED. Napisz zatem coś więcej co robisz - będzie można wtedy lepiej doradzić jak to połączyć, bo nie ma jednego uniwersalnego i zarazem najlepszego sposobu łączenia LEDów.

EDIT: Przykład z szafkami miał tylko pokazać koncepcję. Da takich rzeczy są gotowe taśmy LED zasilane z 5 lub 12V i nie ma problemu z kombinowaniem "jak to podłączyć?", bo na końcu samoprzylepnej i odpornej na wodę taśmy masz dwa druty i wpinasz je do standardowego zasilacza.

Edytowano Grudzień 14, 2019 przez marek1707
