Arduino - wymiary otworów przelotowych

[bridzysta]

Cześć,

chciałbym spytać czy ktoś natknął się może na taką dokumentację techniczą w której są podane wymiary otworów przelotowych (pod montaż)? Na necie znalazłem w sumie tylko coś takiego - Arduino Uno/Mega dimensions.

[marek1707]

No to przecież masz w opisie po prawej stronie wymiary otworów: wszystkie fi 3.2 pasujące z lekkim zapasem pod śruby M3 lub 4-40.

[Treker (Damian Szymański)]

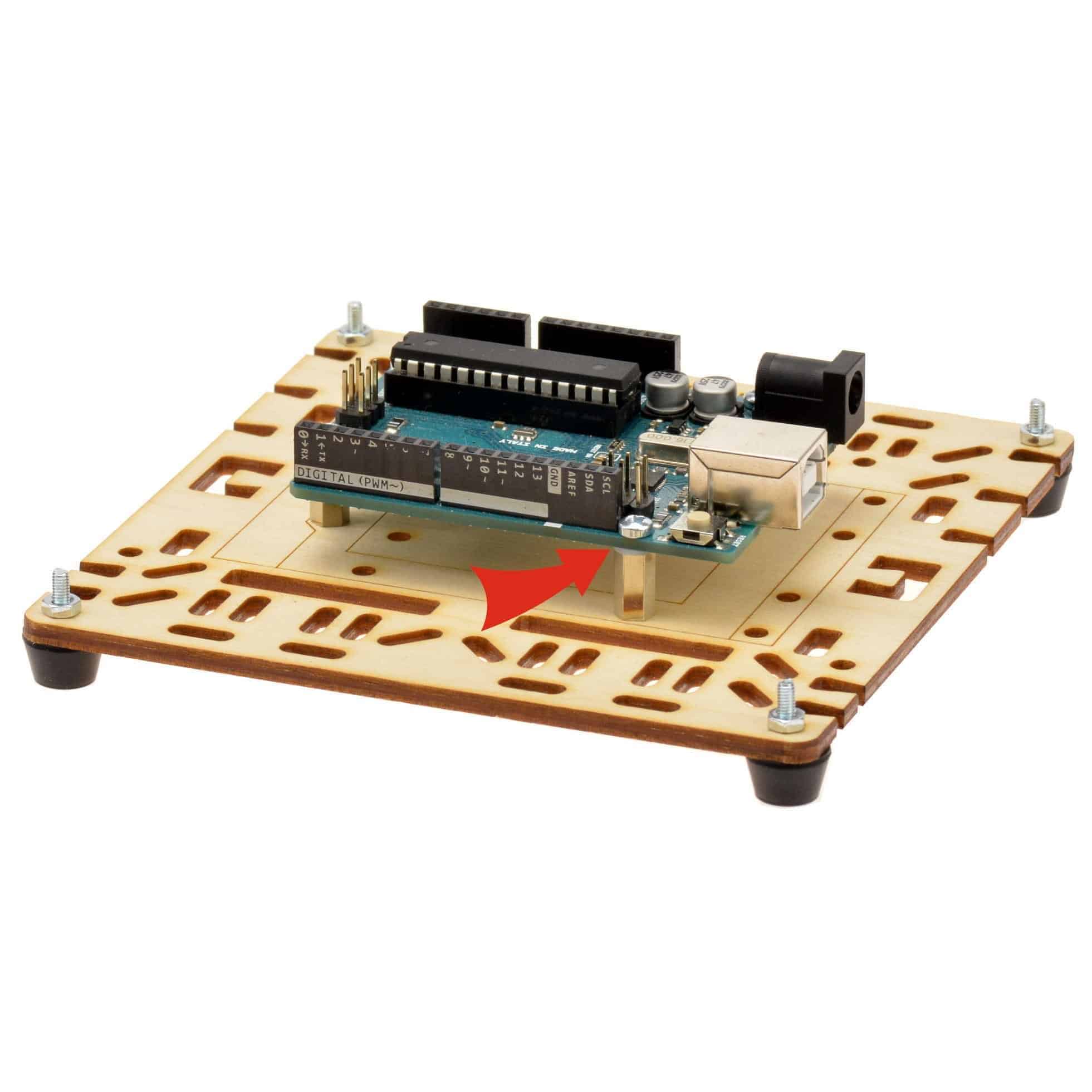

Warto tylko pamiętać, że ten otwór koło złącza USB na Arduino UNO jest w dość niefortunnym miejscu. Otwór niby pod M3, ale nie ma szans wkręcić tam takiej śrubki/nakrętki. Jest za mało miejsca, aby zmieścił się łeb śrubki (chyba, że kupisz śrubki z bardzo małymi końcówkami). M2,5 wchodzi w to miejsce na styk, trzeba tylko uważać, aby od spodu nie zrobić zwarcia (blisko do pól lutowniczych). Przykład montażu z M2,5 i podkładką pod spodem:

Zdjęcie pochodzi z tego artykułu: Uniwersalne podstawki do Arduino, Raspberry Pi oraz…

[bridzysta]

@marek1707  z przyzwyczajenia szukałem wymiarów na rysunku, dzięki. Dzięki również @Treker za info 🙂
