Chciałbym wam przedstawić mojego drugiego robota z serii BEAM: "ŁAZARZ II" jest to prosty line follower czyli robot, poruszający się wzdłuż linii narysowanej na podłożu. Założeniem projektu było wykonanie mojej pierwszej płytki drukowanej metodą termo-transferu, stworzenie solidnego podwozia oraz złożenie wszystkiego w całość z użyciem jak najmniejszej ilości hot glue 😉. Układ został zlożony zgodnie z schematem dostępnym na stronie http://robotyka.net.pl/index.php?pokaz=p_linefollower_beam

Do budowy robota użyłem:

- Laminatu miedzianego jednostronnego (płytka drukowana+podwozie),
- Układu scalonego L293DNE wraz z podstawką DIL-16,
- 2 czujników obiciowych CNY70,
- 4 rezystorów

- 2 mikro serw 9 gramowych,
- 2 piankowych kół,
- 1 koła obrotowego,
- klocków lego + hot glue - mocowanie serw 🙂

- 5 śrub i nakrętek,
- Koszyka na baterie (on-off) z 4 akumulatorkami,
- 3 wtyczek i kabli 🙂.

Poniżej parę zdjęć robota oraz filmik prezentujący jego możliwości:

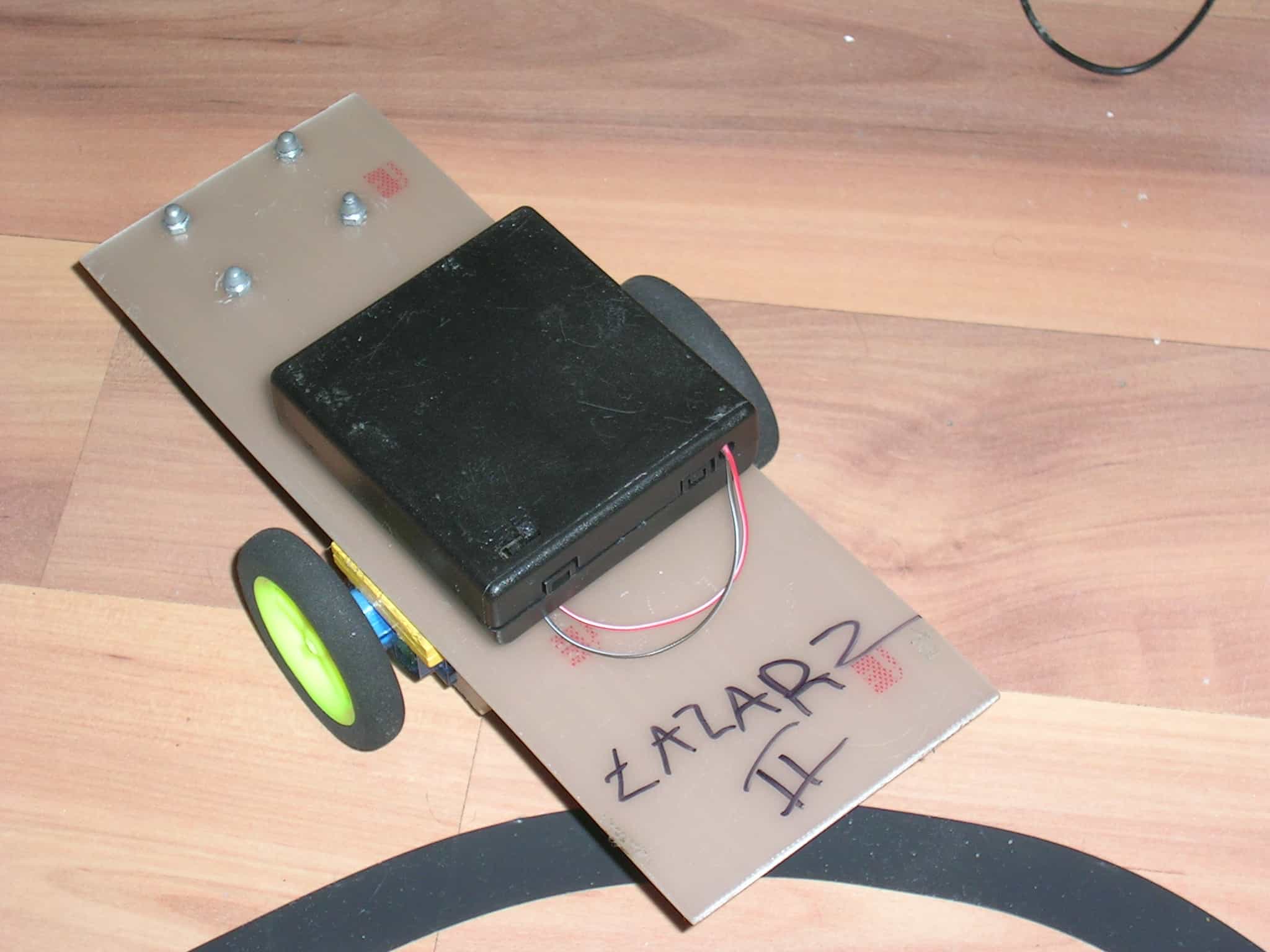

Widok z góry:
