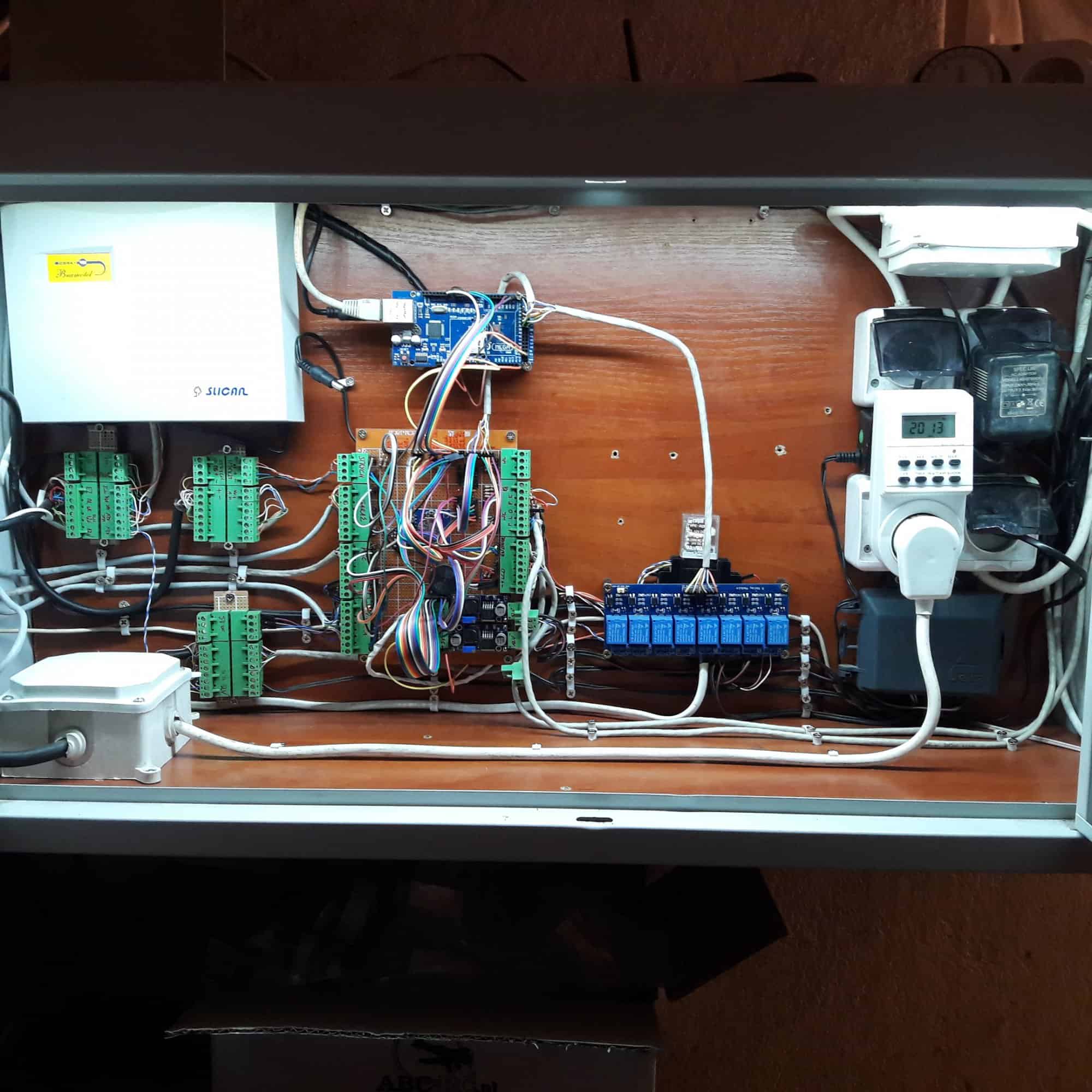

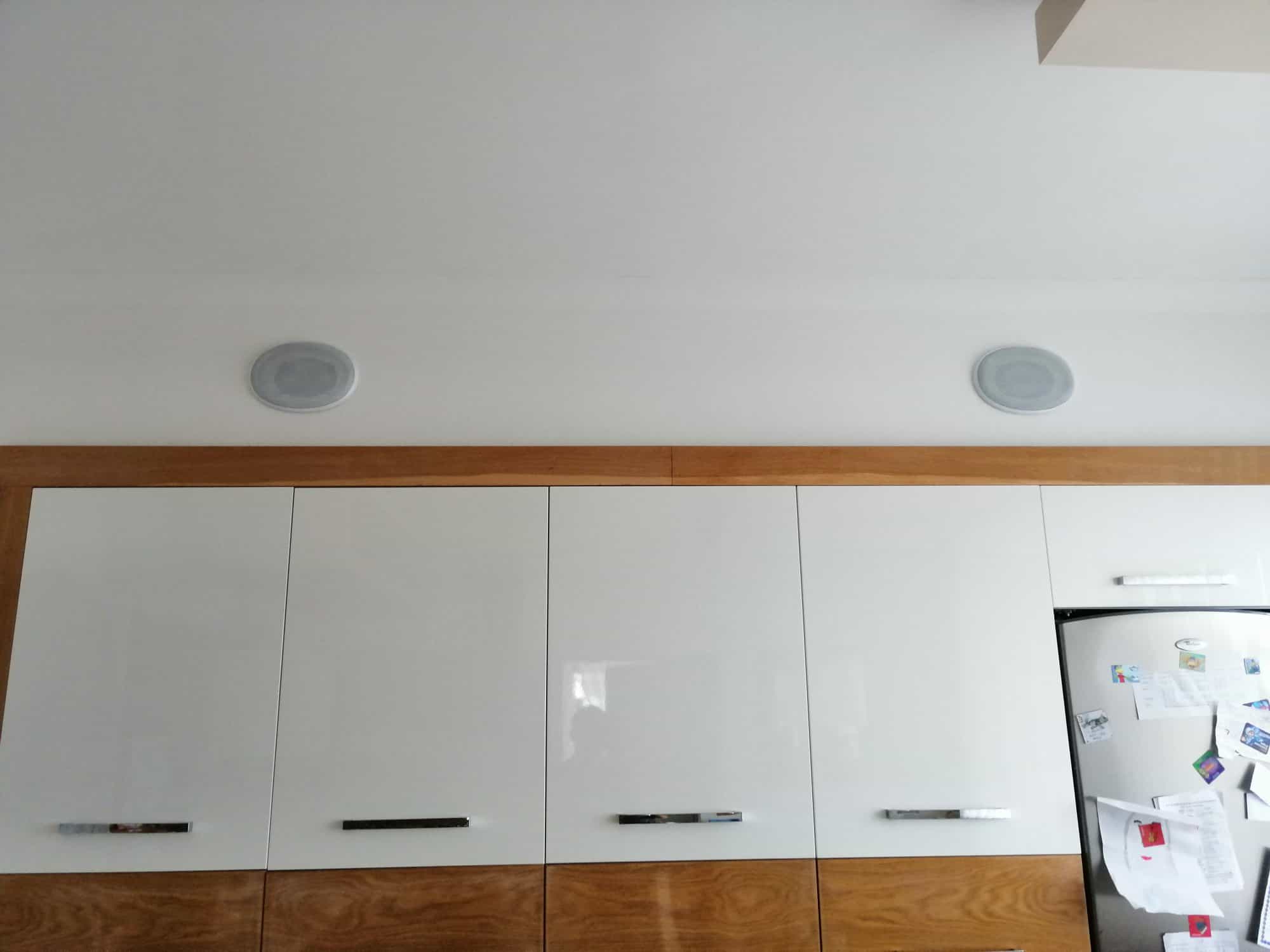

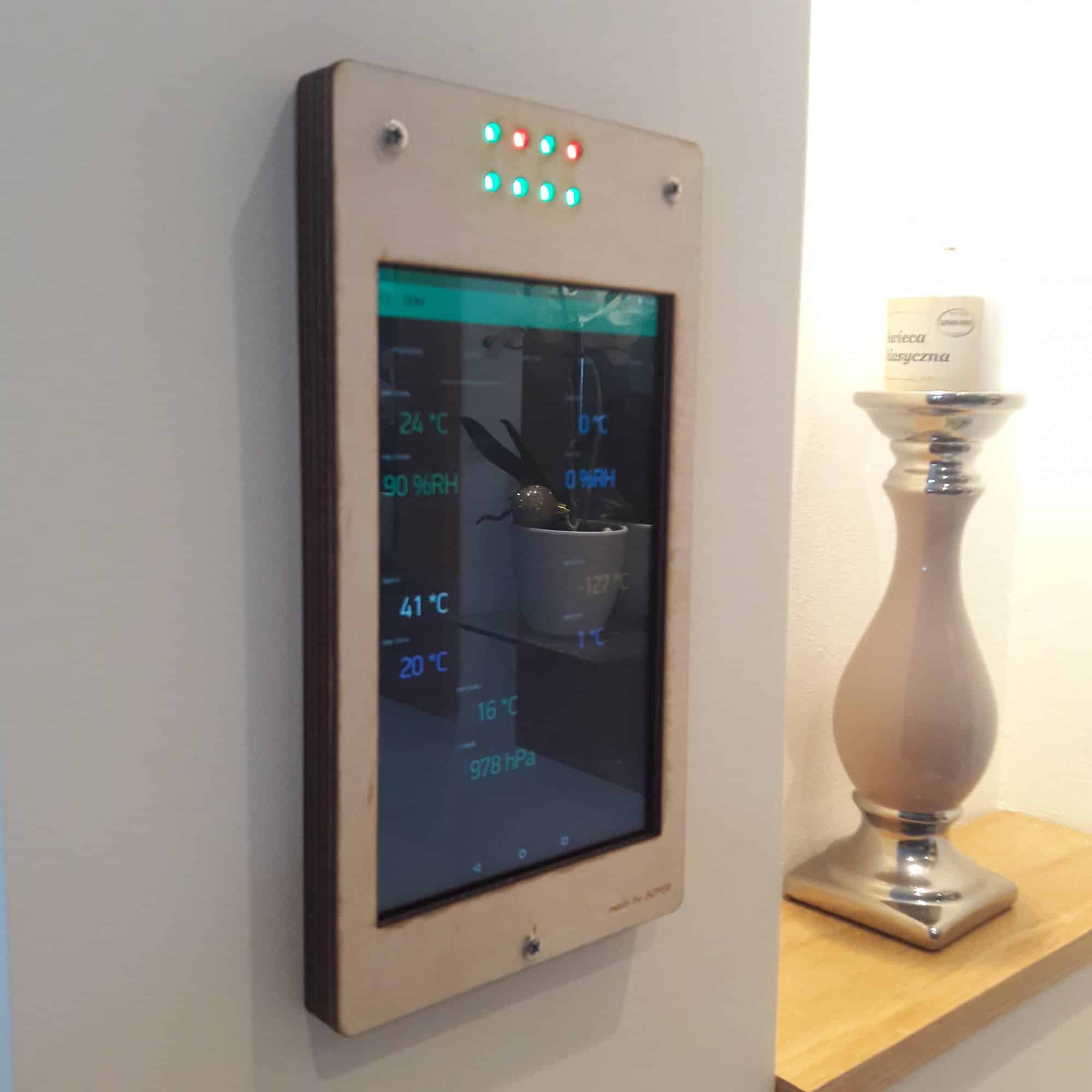

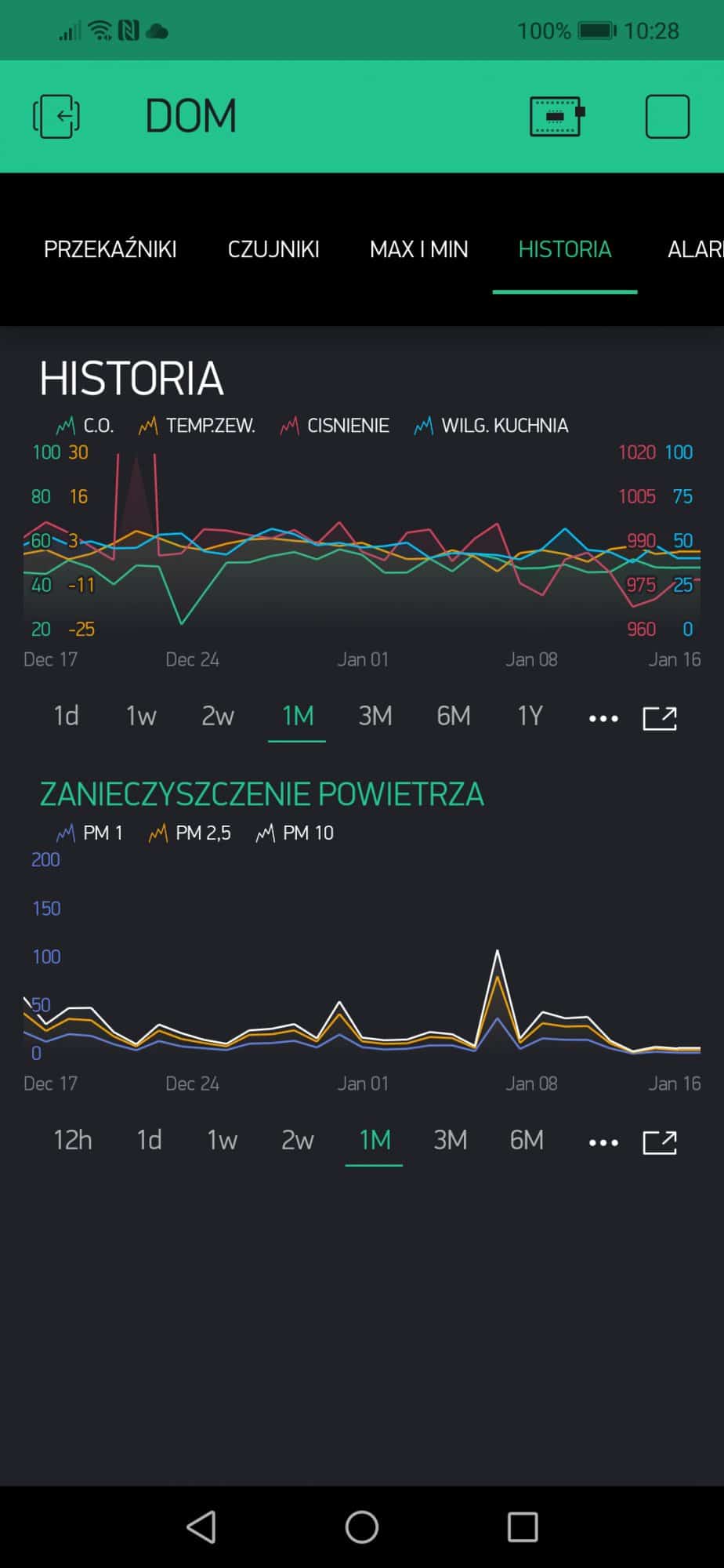

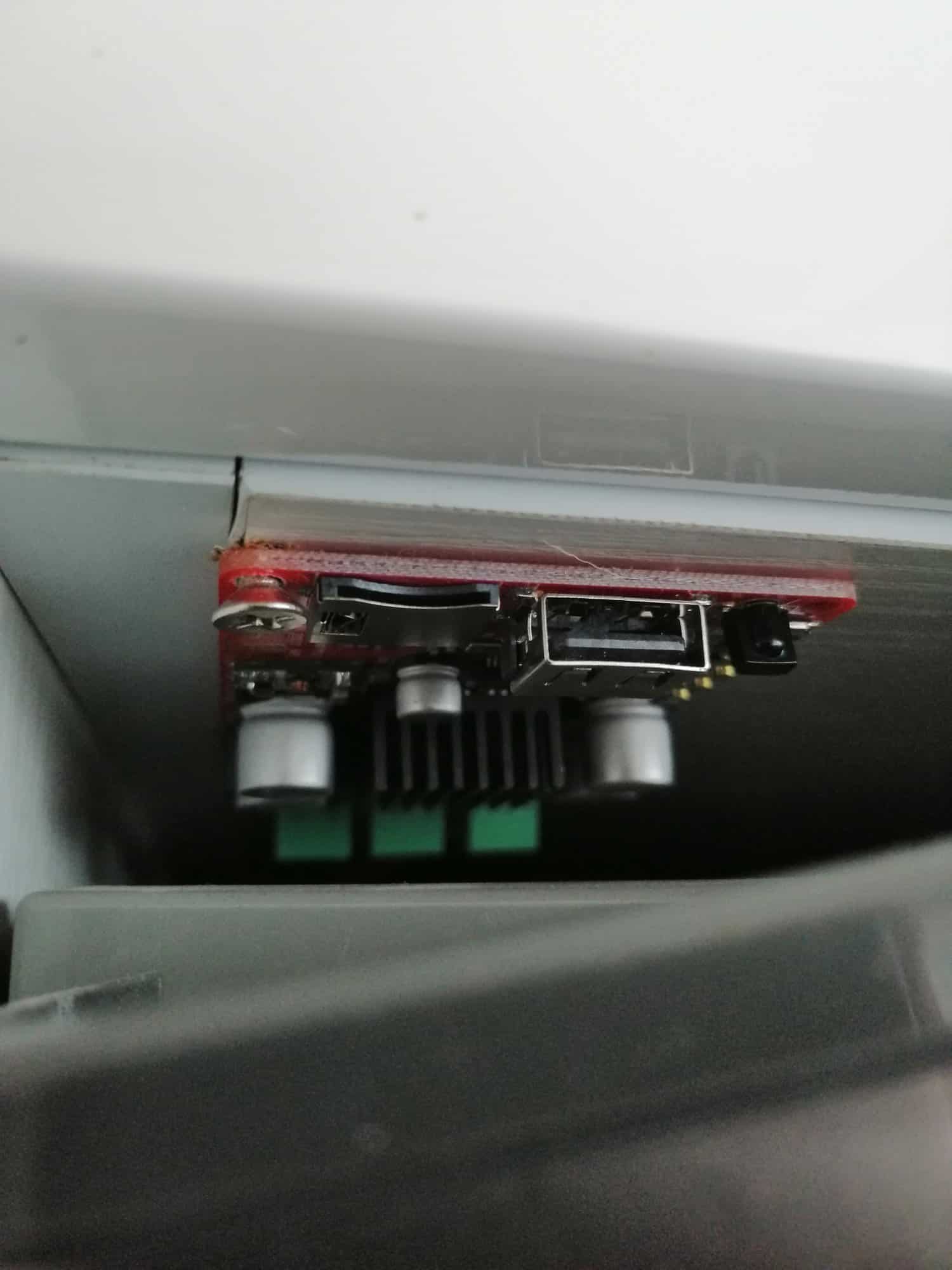

Popularny post SOYER Napisano Styczeń 15, 2019 Popularny post Udostępnij Napisano Styczeń 15, 2019 (edytowany) Hej koledzy i koleżanki;-) Ci którzy są dłużej obecni na Forbocie mnie już trochę znają, ale dla nowych użytkowników których sporo ostatnio, krótki rys historyczny. Moje zainteresownie elektroniką zaczęło się w październiku 2017 roku od jakiejś nudy przy kompie kiedy to przeglądając neta natknąłem się na kursy Forbota. Długo sie nie namyślając zamówiłem najpierw kurs elektroniki podstawowy i od strzału dodatkowy, no i oczywiście zestaw tablic. Jako, że mnie to strasznie wciągnęło, dalej poszło za ciosem: technika cyfrowa i oczywiście kurs arduino poziom pierwszy i drugi . Wciągnęło niesamowicie, chyba głównie dzięki temu, że autorzy kursu potrafili swoją wiedzę przekazać jasno, klarownie i przede wszystkim ciekawie. Dobra koniec tej łzawej historyjki pora na opis projektu. Mój system zbudowany jest z: Arduino MEGA, nodeMCU z esp8266, czujnik zanieczyszczeń powietrza PMS5003; ethernet Shield do wyżej wymienionego, czterech czujników temperaturyDS18B20, dwa czujniki temperatury i wilgotności typu DHT11, jeden DHT22, czujnik ciśnienia i temperatury BMP280 I2C, moduł zegarowy RTC1307 I2C, enkoder z przyciskiem, wyświetlacz LCD 20×4 I2C, dwie listwy diod programowalnych po 4 szt, czujnik deszczu, buzzer bez generatora, moduł 8 przekaźników; kilka dodakowych przekaźników, radiolinia PIN4 Proxima 2szt, przekaźnik czasowy PCM-04 Zamel; kilka krańcówek, bramki logiczne OR; żaróweczka neonka, fotorezystor, kupa przewodów, rezystorów, diod itp., tablet, telefon. Działanie: Układ mierzy temperaturę w dwóch miejscach w domu, na zewnątrz temperaturę w słońcu, przy gruncie i 1m nad gruntem w cieniu. Dodatkowo mierzy ciśnienie atmosferyczne, wilgotność zewnętrzną i wewnętrzną oraz temperaturę wody w CO. Od niedawna także poziom zanieczyszczenia powietrza (budowę urządzonka pomiarowego przedstawię w kolejnym artykule). Zapamiętuje również, najwyższe i najniższe wartości każdego z czujników wraz z datą zdarzenia. Funkcją dodatkową jest alarm wywoływany przy pierwszych opadach deszczu, a także (na wyraźne życzenie żony) alarm informujący kiedy pralka w piwnicy skończyła pracę. Jeśli kogoś interesuje ta ostatnia funkcja odsyłam do mojego tematu na Forbocie. Główną funkcją układu jest sterowanie pracą 8 przekaźników obsługujących min. bramę, furtkę, oświetlenie. Każdy z przekaźników jest sterowany niezależnie: -sygnałem z arduino idącym przez bramki OR do których dochodzą także -sygnały z zewnętrznych włączników naściennych -radiolini sterowanych pilotem, - no i oczywiscie aplikacją BLYNK z telefonu, tabletu... Dopiero sygnał za bramką OR idzie do przekaźnika oraz dodatkowo jako potwierdzenie wraca do arduino. Dioda led na obudowie tabletu informuje o włączeniu przekaźnika także, kiedy tenże jest włączony „poza arduino” przez włącznik naścienny bądź radiolinię. Informacja o tym fakcie wraca do arduino powodując odpowiednie zmiany zmiennych i na bieżąco aktualizując diody led i informacje wyświetlane na LCD 20×4 oraz wyświetlaczu telefonu i tabletu w kuchni na ścianie będącego "centrum sterowania" całością. Wszystkie dane z czujników są na bieżąco wyświetlane i przewijane na LCD 20×4 który to wyswietlacz stał się dodatkowym(po tablecie) i zainstalowałem go w obudowie szafki zawierającej najważniejsze elementy układu. Po wciśnięciu przycisku enkodera wchodzimy w menu opcje gdzie możemy na LCD20x4 sprawdzić najwyższy i najniższy odczyt każdego z czujników, datę tego odczytu oraz zresetować pamięć dla każdego odczytu i czujnika z osobna. Możemy również tym enkoderem sprawdzić w menu stan przekaźników i nimi sterować. Wciśnięcie enkodera jest sygnalizowane przez buzzer. Osobną sprawą jest BLYNK który miał służyć początkowo tylko do kontroli przez telefon nad przekaźnikami, ale po poznaniu jego możliwości, całkowicie zmieniłem założenia i teraz to tablet z zainstalowanym Blynkiem jest głównym wyświetlaczem i sterownikiem całego układu. Trochę bliżej na temat aplikacji BLYNK w moim systemie możecie przeczytać tu. Na tablecie mam podmenu: przekaźniki, czujniki, max i min, historia, alarmy. W menu przekaźniki sterujemy z tableta i telefonu, w dowolnym miejscu na świecie, przekaźnikami, otrzymując z powrotem informację o faktycznym włączeniu przekaźnika(zmiana koloru widgeta oraz wyświetlonego na nim napisu).Ta informacja pojawia się także kiedy przekaźnik zostanie włączony przez kogoś innego(przez włącznik ścienny, radiolinia lub drugie urządzenie:tablet lub telefon). Choć poprzez udostępnienie tokena do naszego projektu takich urządzeń może być więcej. Drugie menu w BLYNK-uto wyświetlanie danych z wszystkich czujników odświeżane co 1 min, oraz małe „diody led” migające i informujące o prawidłowej komunikacji apka-arduino MEGA i apka-ESP(czujnik jakości powietrza). Kolejne menu to ekran z rozwijanym podmenu na którym wyświetlone są nazwy wszystkich czujników i poprzez wybór któregoś z nich możemy sprawdzić(podobnie jak to było na LCD20x4), najniższą i najwyższą wartość datę tego zdarzenia i zresetować pamięć dla każdego czujnika osobno. Następne menu to historia, czyli wykresy. Ja mam ustawione wyświetlanie na wykresach historii odczytów ciśnienia atmosferycznego, wigotności, temperatury CO, temperatury zewnętrznej, oraz osobny wykres dla czujnika jakości powietrza. Ostatnie menu w BLYNK-uto alarmy. Po pojawieniu się na odpowiednim pinie arduino sygnału z czujnika deszczu lub sygnału o końcu pracy pralki, na wyświetlaczu LCD20x4 przestaje się przewijać informacja o dacie, godzinie i odczytach z czujników, a wyświetla się info o alarmie z odpowiednią treścią, albo o pralce albo o deszczu. Dodatkowo listwy diod led migają na niebiesko(pralka) lub na czerwono(deszcz). Po wciśnięciu enkodera, wyłączeniu na tablecie lub telefonie albo upływie ustawionego czasu alarm wyłącza się. Informacja o alarmie pojawia się jako notyfikacja także na tablecie i telefonie, w sposób wizualny i dźwiękowy, poprzez wybraną melodię z pamięci talefonu/tableta. Ostatnio dołożyłem dodatkowo obsługę przekaźników głosowo poprzez Google Assistant. Jeśli kogoś bliżej interesuje ta kwestia to zapraszam tutaj. Kolejną miłą opcją jest podpięty do tabletu poprzez bluetooth wzmacniacz klasy D z pilotem spięty z głośnikami zainstalowanymi w kuchni. Google assistant pozwala na bezdotykowe, głosowe włączanie ulubionego przeboju z YT, radia itp. Co do przekażnika czasowego i krańcówek i przeakźników to mają one zastosowanie przy sterowaniu bramą garażową i oświetleniem garażu. Bramą garażową steruję z przycisku naściennego, pilotów radiowych, telefonu, tabletu. Jednak dodatkowo jest założony przekaźnik czasowy który po uplywie zadanego czasu zamyka otwartą bramę niezależnie od systemu. Również włącznik naścienny jest niezależny, więc nawet jak by sytem padł(co się nie zdażyło za ostatnie12 miesięcy) mogę sterować bramą. Krańcowki zainstalowane przy bramie podają informację do Aruduino, a te wysyła info do Blynka który informuje mnie notyfikacją, gdziekolwiek bym nie był, że właśnie została otwarta lub zamknięta brama garażowa. Kolejną sprawą jest automatyka oświetlenia garażu. Zrobiona "analogowo" tzn. jesli świeci się lampa z czujnikiem ruchu przed garażem, a brama jest calkowicie otwarta, zapala się całe oświetlenie garażu. Co znakomicie ułatwia nocne parkowanie. Chyba tyle. Aktualnie pracuję nad stroną internetową(dziękuję wszystkim cierpliwym webmasterom z Forbota za pomoc) postawioną na RPi, która będzie pokazywać światu jakie to fajne powietrze mamy w Kryrach;-). W planach też pomiar siły i kierunku wiatru. Gdyby ktoś chciał poczytać o początkach tego projektu to tutaj, a cały worklog jest tu. Cały sketch sterujący arduino i Blynkiem tutaj. Teraz kilka zdjęć i filmów. Wnętrze szafki z Arduino i całym osprzętem, płytka główna przed i po tuningu: "Centrum": Kilka slajdów z BLYNK-a: Wzmacniacz i głośniki w kuchni: Jeden film mówi więcej niż tysiąc słów więc: Prototyp: Aktualny: LCD dodatkowy: Jeszcze LCD z dołożoną obsługą PMS5003: Działanie BLYNK-a i przekaźników: BLYNK, "centrum", google assistant: Google Assistant w praktyce: Dziękuję za poświęcony czas i pozdrawiam wszystkich. Lajkujcie, subskrybujcie bądzcie moimi followersami i co się tam jeszcze robi 😉 Edytowano Styczeń 18, 2019 przez Treker Poprawiłem formatowanie. 5 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Styczeń 18, 2019 Udostępnij Styczeń 18, 2019 Właśnie zaakceptowałem opis. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 😉 Cytuj Link do komentarza Share on other sites More sharing options...
Kryma96 Styczeń 19, 2019 Udostępnij Styczeń 19, 2019 super projekt, sam kiedys myslalem o takim inteligentnym domu, ale jeszcze sporo nauki przede mna 1 Cytuj Link do komentarza Share on other sites More sharing options...
