Kocisko Październik 11, 2009 Udostępnij Październik 11, 2009 4,8V styknie 😉 ten kupny programator ma zabezpieczenia i jak coś się popsuje ( a sie nie popsuje) to właśnie on a nie LPT. Kwarcu zewnętrznego nie potrzeba. Procesor ma kwarc wewnętrzny. Zewnętrzny kwarc używa się w chwili kiedy dokładność taktowania tego wewnętrznego jest nie wystarczająca. Cytuj Link do komentarza Share on other sites More sharing options...
normekk Październik 11, 2009 Autor tematu Udostępnij Październik 11, 2009 Okej w takim razie nie pozostaje mi nic innego jak edukacja i przy okazji budowa światłoluba 😉. Tylko proszę Was o jeszcze jedną pomoc, jakie sklepy mi polecicie bym znalazł jak najwięcej elementów za jednym razem? A może znacie jakieś sklepy dobre w Gdańsku ;D? - Atmega8 - podstawka pod Atmega 8 - płytki drukowane (laminat do wytrawiania) - układ L293D - podstawka pod L293D - listwy montażowe - fototranzystory - programator stk200 - złącze Kanda Cytuj Link do komentarza Share on other sites More sharing options...
olimek Październik 11, 2009 Udostępnij Październik 11, 2009 Polecam: www.tme.pl ew. www.avt.pl Cytuj Link do komentarza Share on other sites More sharing options...
normekk Październik 13, 2009 Autor tematu Udostępnij Październik 13, 2009 Czesc. Bawiłem się Eaglem i natknąłem się na problem, otóż nie wiem co dalej :/ Chcę utworzyć wydruk rozrysowanych ścieżek a posiadam coś takiego co jest grube, szerokie i ni jak się nie nadaje do naniesienia na laminat. http://img203.imageshack.us/i/beztytuuyu.jpg/ Używałem opcji DRC i wywalało mi błędy których nie rozumiem, co w tym jest źle? Ponadto później muszę użyć funkcji auto ? I co dalej Dzięki za pomoc. // Okej rozgryzlem to 😋 Stworzyłem schemat i z niego następnie ukleiłem PCB. Teraz mam takie pytanie jak można wstawiać elementy graficzne z EAGLE? Ponadto Gdy wstawiam podpis jest on odbiciem lustrzanym, gdy cały układ jest w normalnym widoku (trzeba dopiero odwrócić podczas drukowania). Co z tym fantem? Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Mihau Październik 13, 2009 Udostępnij Październik 13, 2009 Podaj błędy, nie można zgadywać co się stało nawet bez schematu. Poza tym nie wiem dlaczego nie pasują Ci te ścieżki. Są dobre, cieńsze mogą sprawiać problemy, może zmień tylko tą łukowatą. I funkcji auto nie musisz potem używać. [ Dodano: 13 Paź 09 02:29 ] Matko, człowieku, to będzie odbicie lustrzane, i zwracają na to uwagę w każdym poradniku. Tam, gdzieś na górze jest funkcja mirror, ona służy do robienia odbicia lustrzanego. A odbicie lusztrzane odbicia lustrzanego daje normalny widok. Zainteresuj się też funkcją Export. Cytuj Link do komentarza Share on other sites More sharing options...
normekk Październik 13, 2009 Autor tematu Udostępnij Październik 13, 2009 Okej więc tak, zrobiłem nowy projekt 🙂 i prosiłbym o sprawdzenie jego poprawności: http://img508.imageshack.us/i/projektpytka.png/ Teraz nurtuje mnie inna kwestia. Nie mogłem znaleźć oznaczenia listw montażowych, więc zastosowałem element JP1Y czy będzie pasował? Inna kwestia, chcę zastosować dwie baterie od komórki 3.6V podłączone szeregowo i doszedłem do wniosku że należy użyć stabilizatora na 5V. Czy podłączenie stabilizatora (7805) przeze mnie jest poprawne? (fotka niżej) http://img106.imageshack.us/i/projektstabilizator.png/ O to chodzi czy zostałem wyśmiany 😃? Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Październik 13, 2009 Udostępnij Październik 13, 2009 Ciężko ocenić PCB bez schematu, ale jeśli to światłolub, to masz błąd w podłączeniu masy i napięcia. Złącza ARK znajdziesz w bibliotece con-phoenix. Link mi nie działa, ale podstawowe aplikacje podłączenia stabilizatora znajdziesz w jego nocie katalogowej (google + "7805 datasheet"). //edit Jednak działa (link). Zajrzyj do noty, uwzględnij kondensatory i podeślij schemat zamiast PCB bo tak to ciężko cokolwiek sprawdzić - nikt wróżką nie jest. Cytuj Link do komentarza Share on other sites More sharing options...
normekk Październik 13, 2009 Autor tematu Udostępnij Październik 13, 2009 Okej tu jest schemat. http://img251.imageshack.us/i/ehhhh.jpg/ To tak zagubiłem się kompletnie. Gdzie mam błędy do poprawienia? Jak mam ustawić dwa oporniki i Goldpiny (jednak zastosuje goldpiny zamiast listew ARK) Jest to światłolub... Do noty zajrzałem i wzorowałem się na schemacie "Figure 5 DC PARAMETERS" Jednak źle to podłączyłem co zresztą sam widzisz :/. Proszę o pomoc. Dziękuje //EDIT Zauważyłem, iz nie mam paru połączeń, czy teraz jest dobrze? http://img63.imageshack.us/i/222m.jpg/ Cytuj Link do komentarza Share on other sites More sharing options...
Kocisko Październik 13, 2009 Udostępnij Październik 13, 2009 ja na twoim miejscu zdecydowanie bym pogrubił ścieżki 🙂 da rade tu wrzucić grubsze, a dodatkowo będzie je łatwiej wykonać 😉 Cytuj Link do komentarza Share on other sites More sharing options...
normekk Październik 13, 2009 Autor tematu Udostępnij Październik 13, 2009 Ale to jest schemat 😃... Chodzi mi o poprawność jego wykonania... hmm? Cytuj Link do komentarza Share on other sites More sharing options...

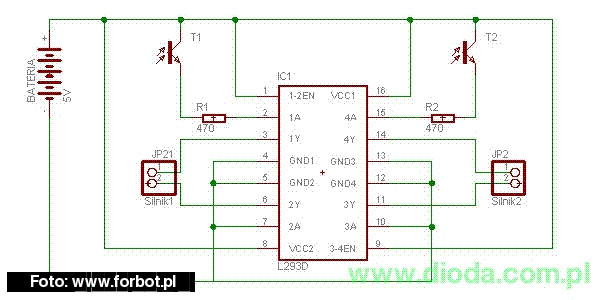

olimek Październik 13, 2009 Udostępnij Październik 13, 2009 http://www.elektroda.pl/rtvforum/files-rtvforum/herbie_1912.gif Porównaj sobie z tym schematem. Cytuj Link do komentarza Share on other sites More sharing options...
normekk Październik 13, 2009 Autor tematu Udostępnij Październik 13, 2009 Bazowałem na tym schemacie, więc wydaje mi się wszystko w porządku :/ Prosiłbym o sprawdzenie przez wprawne oko... Olimek gdzie jest błąd? // dostrzegłem jeden błąd opornik powinien iść do 8 i 9, a nie tak jak tutaj jest. Gdzie jeszcze są błędy? Dzięki Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Październik 13, 2009 Udostępnij Październik 13, 2009 Spójrz na nóżki 7,8,9,10 i jak są połączone z rezystorami i zasilaniem. Cytuj Link do komentarza Share on other sites More sharing options...
olimek Październik 14, 2009 Udostępnij Październik 14, 2009 Zacznij sobie od narysowania scalaczka potem popatrz od której nóżki odchodzi jaki element i potem patrzysz który element jest do gnd, a który do vcc. Cytuj Link do komentarza Share on other sites More sharing options...

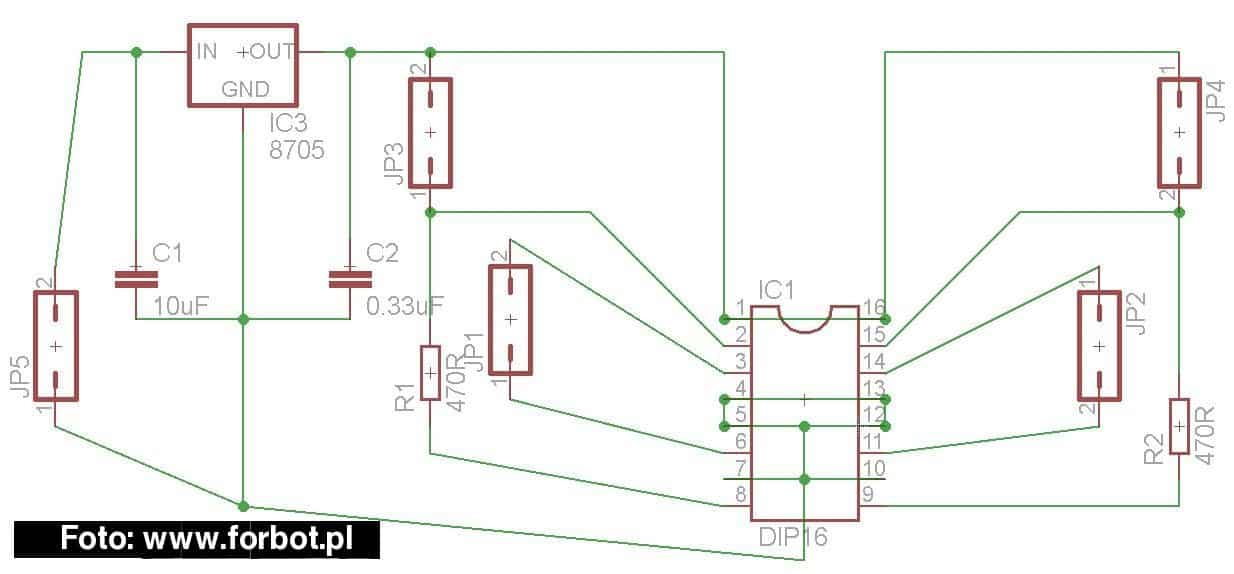

normekk Październik 14, 2009 Autor tematu Udostępnij Październik 14, 2009 Okej wprowadziłem poprawki. Gdzie teraz mam błąd (mam nadzieje że go nie ma. Wersja moja jest ze stabilizatorem napięcia. Jeszcze nie zdecydowałem się czy go umieścić bo nie wiem jakie źródło zasilania wykombinuję 🙂. A to jest oryginalny schemat. Czy zgadza się wszystko (oprócz stabilizatora). Dziękuję za pomoc 🙂. Cytuj Link do komentarza Share on other sites More sharing options...
