Rozpoczęcie przygody z elektroniką, wybór sprzętu.


normekk

Pomocna odpowiedź

Po co kombinujesz ze schematem - zamiast przerysować tamten? Poza tym tamten schemat może nie zadziałać, poprawny schemat jest w diodowym temacie o światłolubie, dokładnie drugi post.

Poza tym poczytaj o wstawianiu załączników graficznych.

Aha, w Eagle jest gotowa biblioteka L293D.

Link do komentarza
Share on other sites

Otóż zaczęło się od tego, że kombinowałem w EAGLE nad projektem płytki no i bawiąc się przeszedłem taką drogę tworzenia schematów.

Czy możesz sprawdzić (ocenić ten schemat) skoro wykonałem tyle to idiotyzmem byłoby tępe przerysowywanie schematu. Tak przynajmniej się edukuję. Dzięki za pomoc.

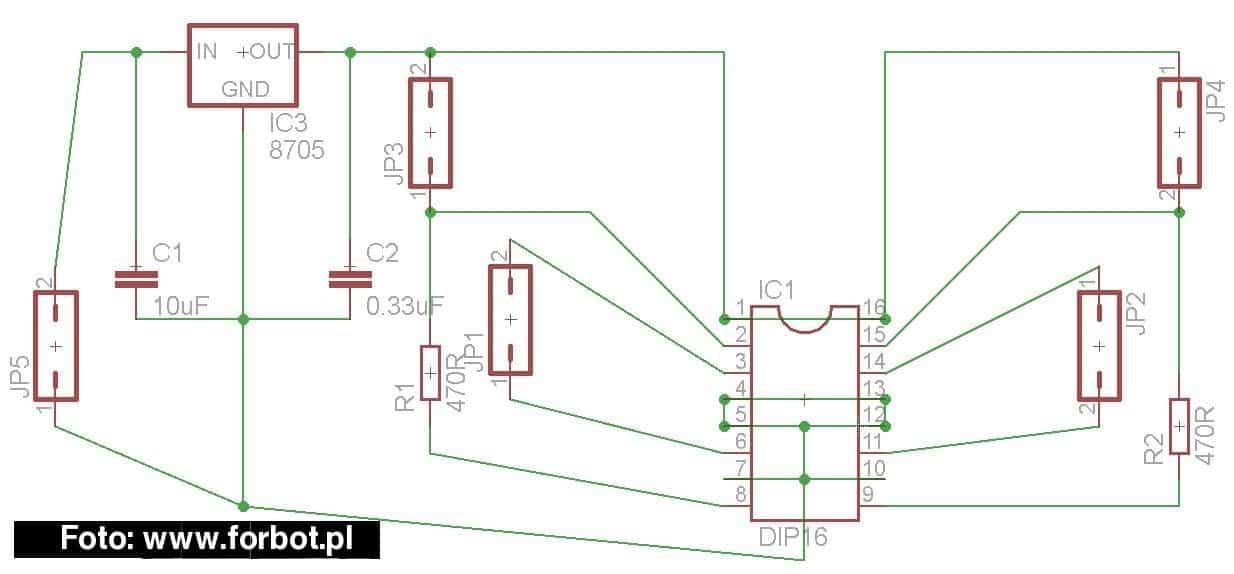

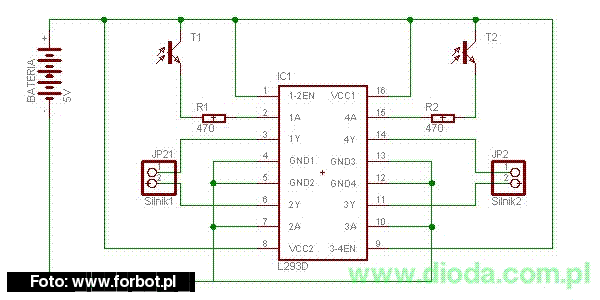

Schemat z diody:

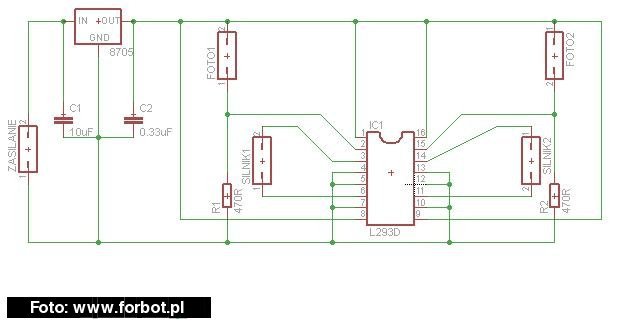

Schemat z elektrody:

Jak widać schematy są identyczne...

Proszę o poprawienie mnie w moim schemacie:

Link do komentarza
Share on other sites

Mam kilka rad na przyszłość: Używaj iznaczeń VCC i GND, ułatwi to odczytywanie rysunku, nie przelatuj liniami przez elementy, rób pionowe, poziome i ewentualnie linie pod kątem 45*. Dzięki temu schematy, które robisz będą czytelniejsze. No i jak zamiast fototranzystorów, diod, itp używasz goldpinów to podpisuj je na schemacie odpowiednią nazwą, np JP1 u ciebie to MOTOR1 albo SILNIK1, czu coś takiego 😉

PS. Twój schemat jest błędny. Wkazówka - źle podłączone rezystory podciągające fototranzystory.

EDIT: Tak, oba schematy są takie same, ale oba są błędne!

Link do komentarza
Share on other sites

Okej dzięki za porady. Dobra to co w tych schematach jest nie tak? Bo skoro one są błędne to gdzie znajdę porządny :/ ? Przecież obydwa są z tematu o światłolubie ...

[ Dodano: 14 Paź 09 07:26 ]

Okej poprawiłem go troszkę. Nie zmieniłem podstawki DIL 16 na l293D bo nie wiem czy rozstaw podstawki i L293D jest taki sam.

Co teraz należy poprawić? Możesz paintem pomazać po tym schemacie i wrzucić?

Dziękuję 🙂.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Okej dzięki za porady. Dobra to co w tych schematach jest nie tak? Bo skoro one są błędne to gdzie znajdę porządny :/ ? Przecież obydwa są z tematu o światłolubie ...

No tak, kolejna osoba, która nie potrafi, lub nie chce przeczytać tego co ktoś napisał, przeczytaj jeszcze raz uważnie co napisał mskojon, lub ja wielokrotnie w temacie o waldku.

Link do komentarza
Share on other sites

Okej mój błąd 🙂 Nie doczytałem dokładnie ehh.

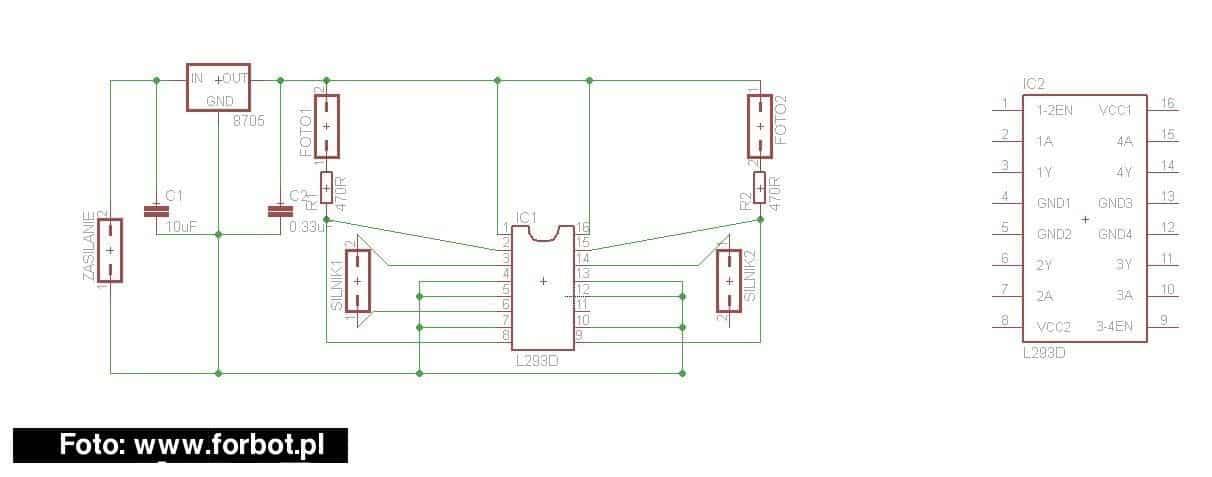

Zrobiłem ten schemat proszę o ocenę czy wszystko już jest okej.

Dobra i teraz następna sprawa. Chcę wygenerować płytkę w EAGLE, lecz jest następująca kwestia:

Jak to mam zrobić?? Czy mam umieścić elementy gdzie chcę, ustawić akcję, warstwy etc. i to co wygeneruje Eagle jest święte? Bo wychodzą z czystego schematu wygibasy i ścieżki, które zajmują kupę niepotrzebnie miejsca.

Czy muszę edytować ścieżki żeby to lepiej zrobić ?

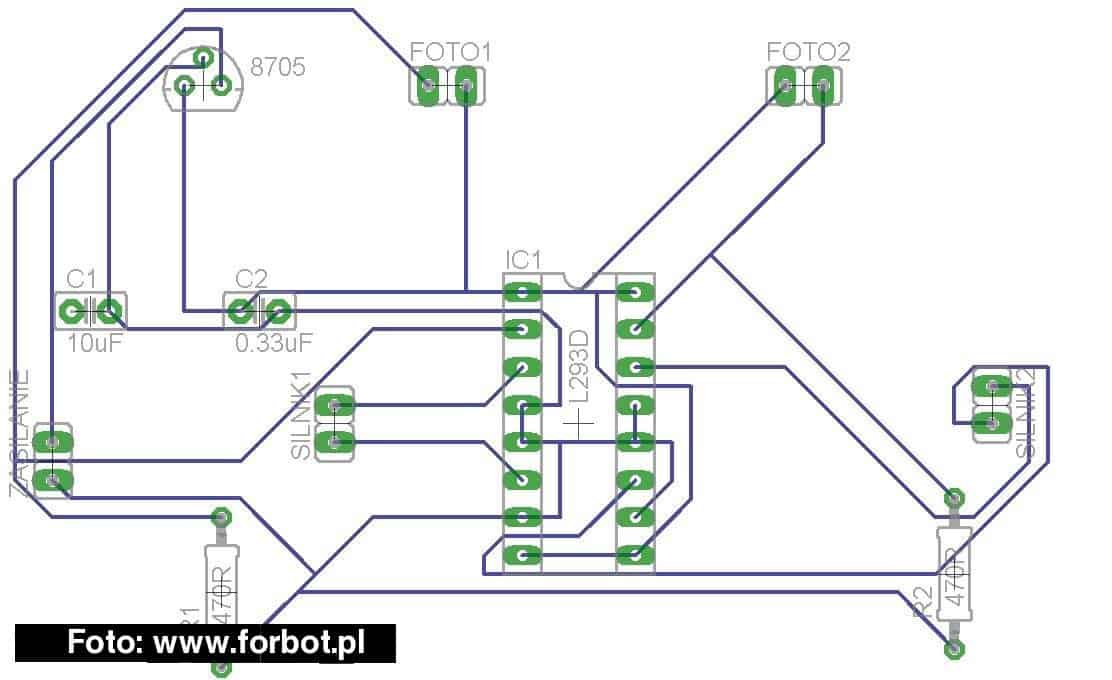

Przykładowo wyszło mi coś takiego:
