Problem z zasilaniem z baterii

[kubaszy]

Witam wszystkich.

Mam problem, a mianowicie skonstruowałem robota, niestety robit działa tylko i wyłącznie na zasilaniu z programatora atmb-usbasp, po przełączaniu zasilania na zasilanie z baterii stabilizowanego według schematu robot nie działa, nie działają czujniki odległości. Zmierzone napięcie jest dobre 5V. Dodam, że na na module zasilającym: MB102 robot także nie działa poprawnie.

Co może być przyczyną ?



[Mechano]

Jeżeli symbole VCC są identyczne to oznacza, że ten stabilizator ma na wejściu i wyjściu ten sam potencjał. O to chodziło? Jeżeli zaprojektowałeś płytkę w eaglu to masz po prostu zmostkowany stabilizator.

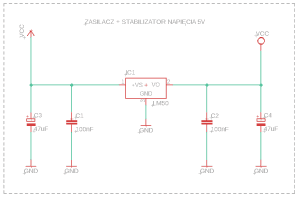

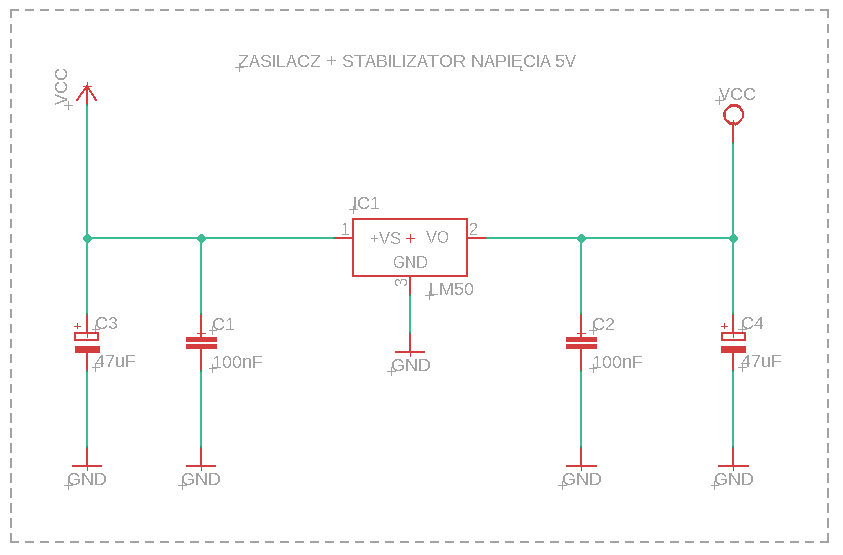

To jest cały schemat zasilania? Obawiam się, że nie widząc schematu całości może nie być możliwe rozwiązanie problemu.

[kubaszy]

Nie są, fizycznie napięcie pochodzi z baterii: 5 akumulatorków po 1.2V oraz jedna bateria standard AA 1.5V co daje 7.5V następnie wchodzi do stabilizatora L7805 i jest przetwarzane na 5V. Wszystko się zgadza zmierzone napięcie ma 5V, ale coś się dzieje nie tak (wygląda jakby mikrokontroler się zawieszał lub przestawał działać poprawnie). Po podłączeniu z powrotem zasilania z programatora znowu wszystko działa poprawnie.

[lukaszd82]

Cały schemat. Bez tego nic nie poradzimy. I to ma być schemat z prawidłowymi oznaczeniami, a nie to co przedstawiłeś jako schemat zasilania...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[kubaszy]

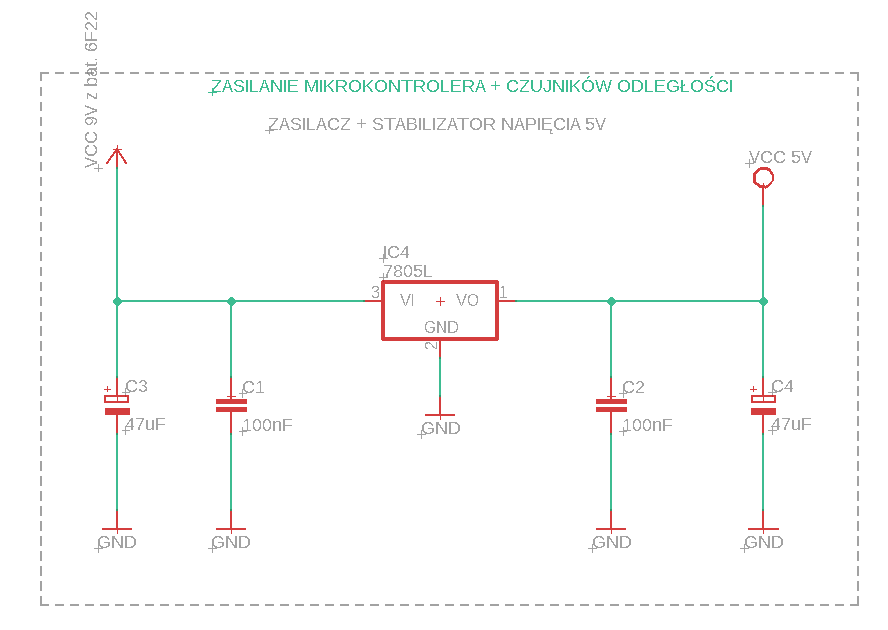

Dzisiaj próbowałem na osobnych zasilaniach: Odseparowałem zasilania, mikrokontroler oraz czujniki zasilałem z baterii 9V przetwarzane na 5V według schematu zasilania powyżej z wykorzystaniem L7805CV. Sterownik silnków + silniki szły na zasilaniu bezpośrednio z akumulatorów (i tutaj próbowałem z modułem MB102, który daje 5V oraz bezpośrednio jak mierzyłem było to nieco ponad 6V). Nie wiem dlaczego ale, ponownie się to wszystko zawiesza.

[lukaszd82]

Gnd z obu zasilań połączone? Skoro 2 różne napięcia zasilania to na schemacie się to jednoznacznie oznacza... Skoro masz lm7805 to gdzie on jest na schemacie? Problemy są chyba w zasilaniu ale nie da się nic stwierdzić bez pełnego schematu. Mają być dokładne oznaczenia gdzie jakie napięcie lub że 2 różne zasilania. Na schemacie wszędzie vcc, czyli 1 zasilanie. No to w końcu jak to wygląda...

Edytowano Marzec 7, 2019 przez lukaszd82

[kubaszy]

GND jest osobne. Na jutro mogę przygotować schemat jak to podłączyłem dokładnie.

[lukaszd82]

gnd z obu zasilań połącz i sprawdź czy dalej są problemy...

GND dla całości może być wspólne w takim układzie...

Sterownik silników, czujniki i mikroprocek muszą mieć to samo GND jak ma to działać bez problemów.

Edytowano Marzec 7, 2019 przez lukaszd82

[kubaszy]

Niestety nic to nie dało.

[kubaszy]

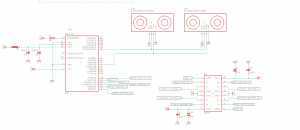

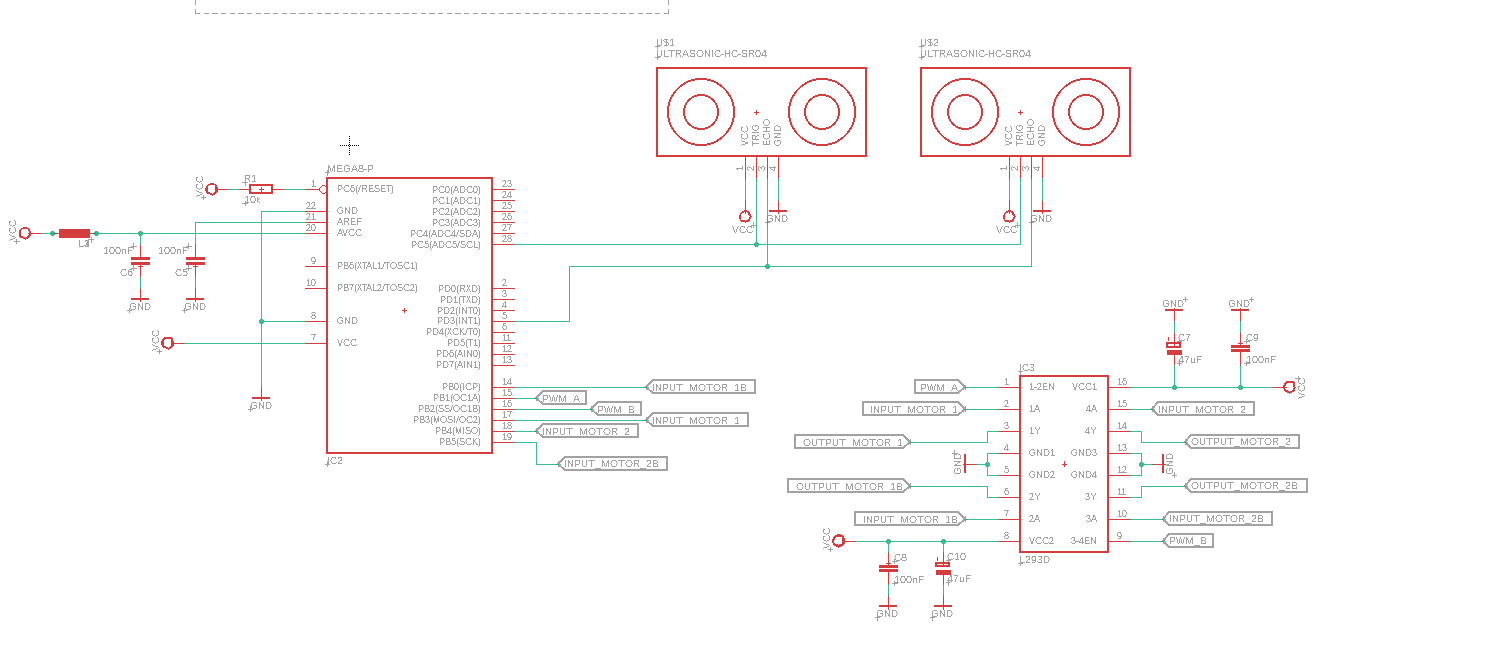

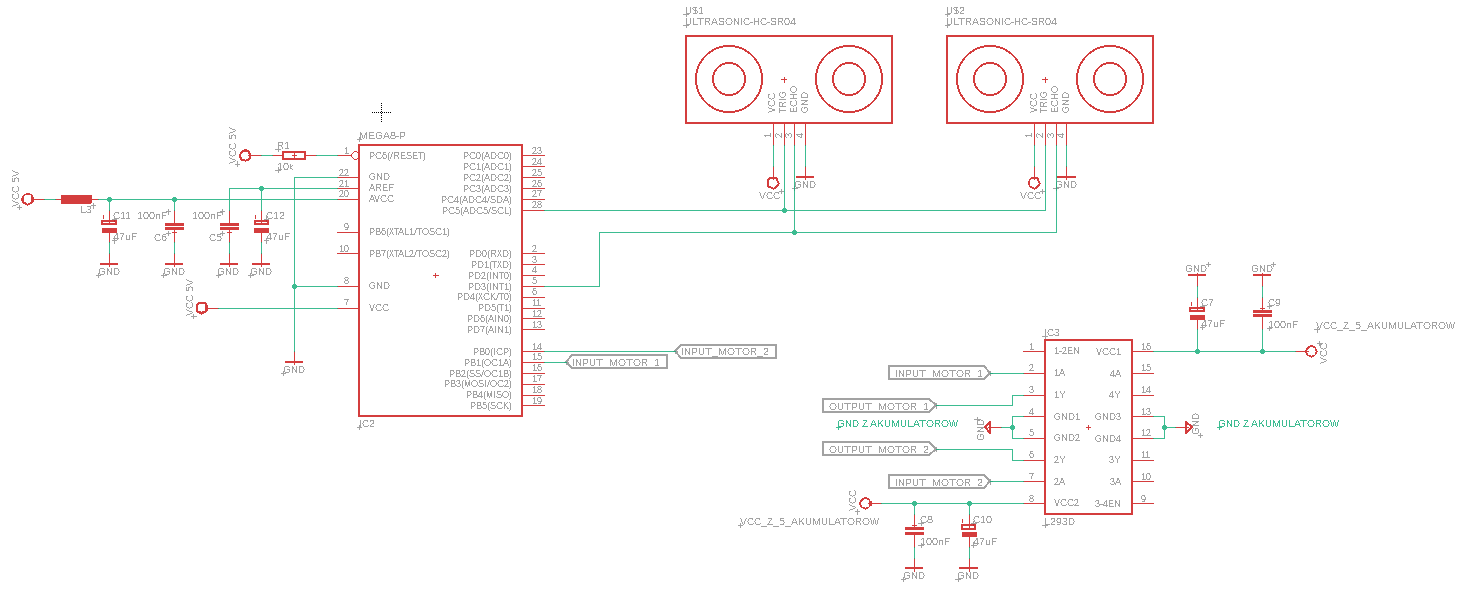

Zrobiłem, aktualny schemat.



[adam30010]

Hmmm.

Zasilasz to z bateryjek? Jaki masz pobór średni prądu? Czy na pewno bateryjki dają radę to zasilić i nie siada im napięcie?

Skoro procesor się zawiesza najpewniej wchodzi w brown-out, to znaczy wykrywa zbyt niskie napięcie zasilające i się resetuje. O ile dobrze pamiętam to można ten próg ustawić w AVR (nie pamiętam w jakim zakresie).
