Mierzenie rezystancji bezpiecznika polimerowego

Pomocna odpowiedź

Cześć,

Chciałem zmierzyć rezystancję takiego bezpiecznika LINK. Używając multimetra wskazuje mi on na 01,2ohm. W nocie katalogowej jest informacja o 20mohm - 80mohm.

Co mierzę nie tak, że wychodzi mi zupełnie inna wartość?

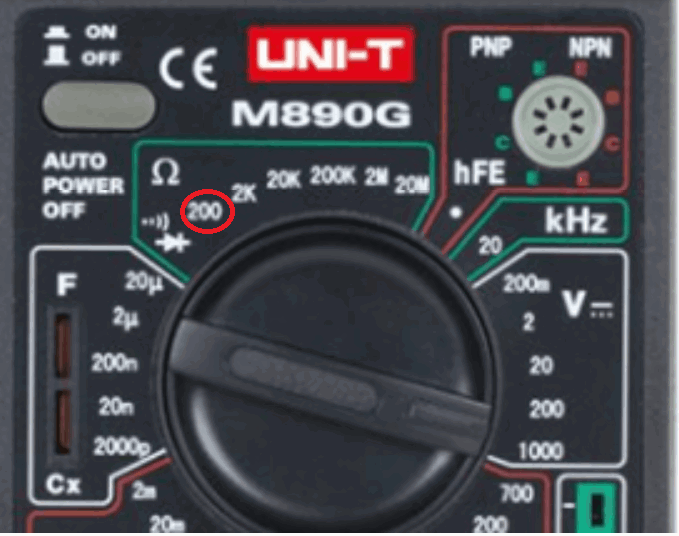

Załączam zrzut z multimetru - w jaki sposób mierzę.


Udostępnij ten post


Link to post
Share on other sites

Zmierz pierw rezystancje samych kabli pomiarowych.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Weź też pod uwagę, że mierzenie małych wartości oporu jest zwyczajnie trudne. Upewnij się w instrukcji miernika, że jest on w stanie mierzyć poprawnie tak małe wartości (miliomy).

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Jeśli Twój miernik ma na wyświetlaczu XXX.X na zakresie 200omów to znaczy, że najmniej znacząca cyfra "waży" 100miliomów. Próba pomiaru rezystancji takiego bezpiecznika to jak wyznaczanie grubości włosa linijką  z podziałką milimetrową. Jakbyś tych włosów położył obok siebie 100 albo 1000 to wtedy odczytując wynik z linijki mógłbyś coś o jednym powiedzieć. Tutaj musiałbyś mieć 100 bezpieczników połączonych szeregowo... Wtedy a) możesz w ogóle coś sensownego odczytać z ekranu, b) znikają w mierzonej wielkości błędy o których napisał Harnaś: przewody, bananki, krokodylki, które zawsze dodają się do tego co mierzysz. Do pomiarów tak małych (i mniejszych) rezystancji służą specjalne mostki z grubymi kablami, zaciskami śrubowymi i ew. prądami pomiarowymi idącymi w Ampery.

EDIT: pisaliśmy razem 🙂

Edytowano przez marek1707
  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Bazowałem na tym filmie FILM. Mierzy taki sam bezpiecznik i ma ustawiony na taką samą wartość - wynik jaki dostaje to 00.5. Myślicie, że to specyfika tamtego miernika?

Udostępnij ten post


Link to post
Share on other sites

Wstawiłeś link do filmu, który trwa godzinę... Podaj może, w której minucie szukać tego pomiaru 😉

Udostępnij ten post


Link to post
Share on other sites

Zapomnij o filmikach i zacznij myśleć samodzielnie.

Niektóre droższe mierniki mogą mieć na najniższym zakresie omomierza wynik w postaci XXXX.XX czyli najmłodsza cyfra to 10miliomów. Tak, to niby fajne, ale jak to się ma to bliżej nieokreślonej rezystancji przewodów i połączeń? Jeżeli chcesz prowadzić takie pomiary to musisz wyposażyć swój (drogi) miernik w bardzo porządne (drogie) wtyczki, dobrze przylutowane do nich lub przykręcone grube kable miedziane zakończone wielkimi zaciskami śrubowymi, najlepiej z miedzi. I nawet wtedy przed pomiarem kalibrujesz całość, bo przecież nic nigdy nie ma zera omów. Warunkiem jest powtarzalność i taki zestaw to gwarantuje dużo bardziej niż kabelki dostarczane w zestawie. Jeśli zrobiłeś już eksperyment ze swoim miernikiem to opisz na wyniki, jesteśmy ciekawi. Ustaw go na najniższy zakres (200 omów) i zewrzyj kable. A potem zewrzyj bardziej (mocniej dociśnij) i słabiej. Jeżeli miernik pokazuje raz 0.7 a raz 0.4 Oma to masz rozrzut 300miliomów tylko z samego ściskania przewodów/krokodylków czy sond. Potem kilkukrotnie wyjmij i wsadź ponownie banany do gniazdek w samym mierniku itp. Jeżeli i tu są zmiany "zerowej" rezystancji przejścia, to jak chcesz w takich warunkach mierzyć coś co ma miliomów 50?

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Dołącz do dyskusji, napisz odpowiedź!
