Akcelerator dla wyświetlaczy graficznych

[RFM]

To, że kolorowe wyświetlacze graficzne podłączone do AVR działają z szybkością żółwia z amputowanymi trzema kończynami wie każdy, kto wypróbował wyświetlać w sposób dynamiczny. Wydaje się, że jedyna alternatywa to FT8xx ale sama płytka z takim akceleratorem kosztuje 65 zł. W porównani do ceny wyświetlacza 128x128 za 20..25zł to wysoka cena. Ponadto FT8xx steruje bezpośrednio matrycą a nie sterownikiem wyświetlacza. Czy nie ma innego wyjścia i wyświetlacz będzie działać jak na filmnie z linku https://es2.000webhostapp.com/Szescian_3D_Arduino_UNO.mp4? Nie może działać tak https://es2.000webhostapp.com/Szescian_3D_ARM_z_DMA.mp4?

MOZE! Praktycznie skończyłem akcelerator dla wyświetlaczy. Na razie małych, do 128x128 na STM32F105RBT6. Układ kosztuje 13zł, więc jest dwa razy tańszy niż FT8xx a kosztuje połowę tego co sam wyświetlacz 128x128. Biblioteki dla Arduino są prawie skończone.  Akcelerator, zależnie od operacji, przyspiesza działanie wyświetlacza od 6..7 razy przy stawianiu pikseli, do 120 razy dla operacji wypełniania ekranu. Animacja taka jak https://es2.000webhostapp.com/Szescian_3D_i_animowane_tlo.mp4 nie jest już problemem.

Pokrewnym projektem z akceleratoem graficznym jest dopalacz dla WS2812.

[Treker (Damian Szymański)]

@RFM cieszę się, że chcesz pochwalić się swoim projektem, ale w takiej formie (brak zdjęć i szczegółów) właściwie nie wiadomo o czym piszesz. Masz jakieś pytania w sprawie tego projektu? Jeśli nie i chciałeś się nim pochwalić to pomocny byłby dokładniejszy opis, który tłumaczyłby szerzej działanie Twojego akceleratora.

[RFM]

Protel Schematic.pdf

Arduino.zip

Akcelerator_Graficznych_LCD_STM32.zip

Schemat i soft dla Arduino i STM32 w załączniku.

Idea działania jest prosta, akcelerator przyjmuje dane 8-bit o kolorze, położeniu punktu itp co już daje ok dwukrotne przyspieszenie bo np LCD wymaga CMD, 2 bajty X, 2 bajty Y, 2 bajty koloru - razem 7 bajtów. Akcelerator zadowalają 4 bajty  (CMD, X 1 bajt, Y 1 bajt, kolor - 1 bajt). Ponadto ma sprzętowe funkcje czyszczenia ekranu, wypełniania obszarów, rysowania linii, stringów a co najważniejsze dane do LCD są wysyłane gdy AVR przyśle wszystko co chce wyświetlić po czym wyda komendę DISPLAY. Wtedy akcelerator wysyła dane do LCD w 31ms z wykorzystaniem DMA. Można więc wysyłać dane długo, po czym w 30ms przesłać do LCD (klasyczne podwójne buforowanie). Poza obsługą LCD (właściwie sterownika) akcelerator ma 4 wyjścia cyfrowe, 4 wejściowe i 1 PWM.

Dołączam film, w którym UNO steruje wyświetlaczem.

Film.rar

Na fotografii zestaw uruchomieniowy.

1 godzinę temu, Treker napisał:

w takiej formie (brak zdjęć i szczegółów)

Limity w praktyce nie pozwalają na umieszczenie czegoś większego.

1 godzinę temu, Treker napisał:

Masz jakieś pytania w sprawie tego projektu?

Czy to ma sens? Czy warto zrobić taki akcelerator dla większych wyświetlaczy nawet 480x320? Wstępnie wygląda to obiecująco, niestety cena uC to ok 40zł.

Aktualizacja:

Link do filmu https://es2.000webhostapp.com/Szescian_3D_Akcelerator+UNO_Red-White.mp4

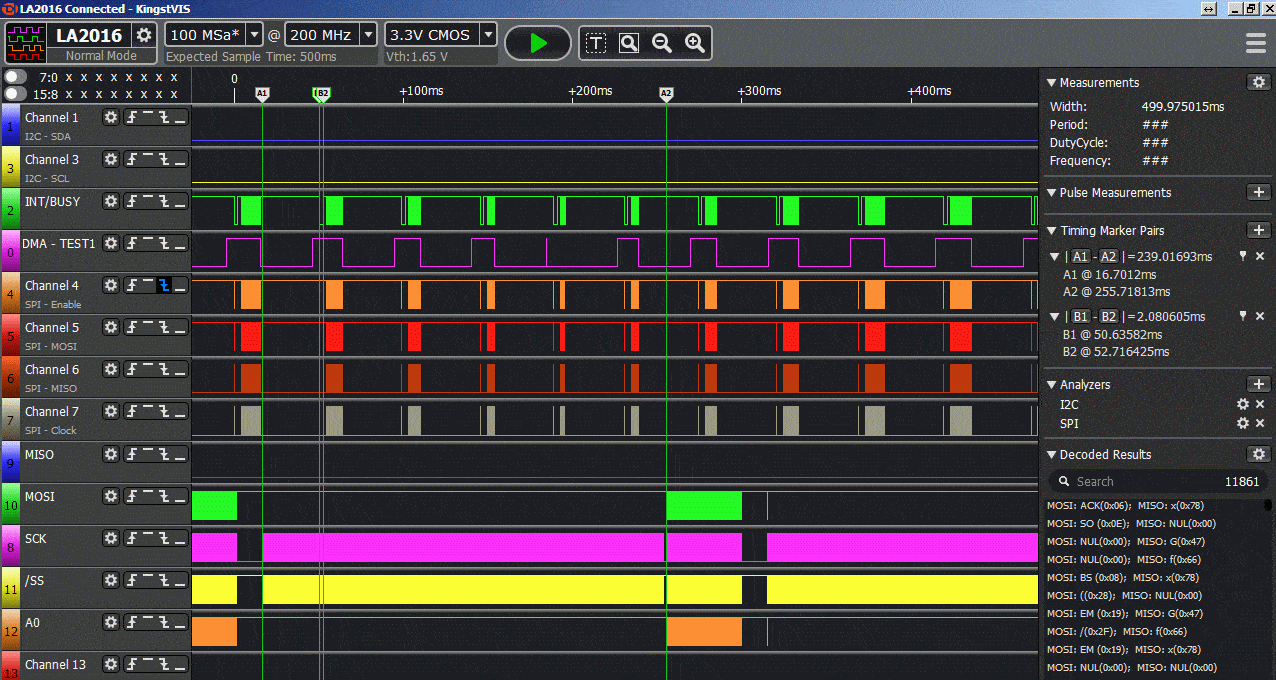

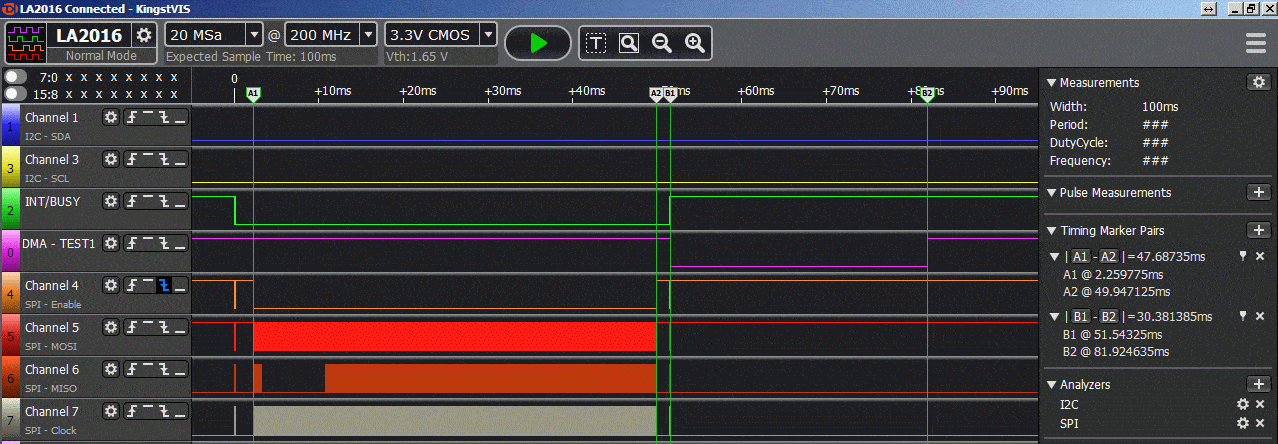

Wysłanie danych o 32k pikseli (128x128 8-bit) do Akceleratora:

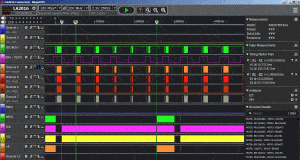

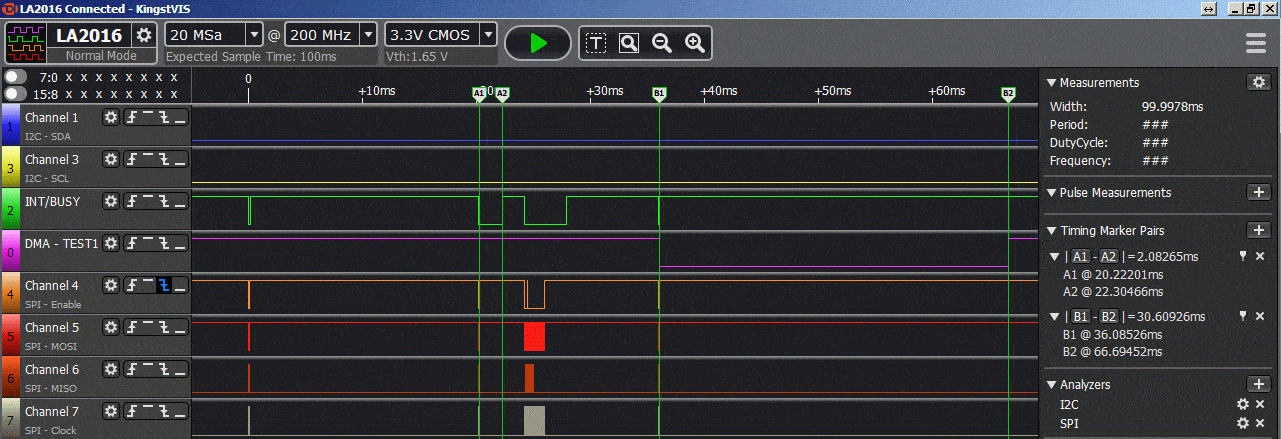

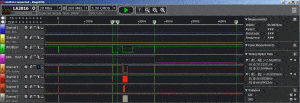

CLS góra UNO-akcelerator, dół zestaw UNO-LCD bezpośrednio:

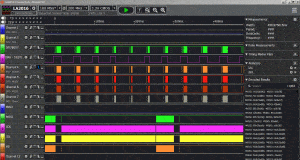

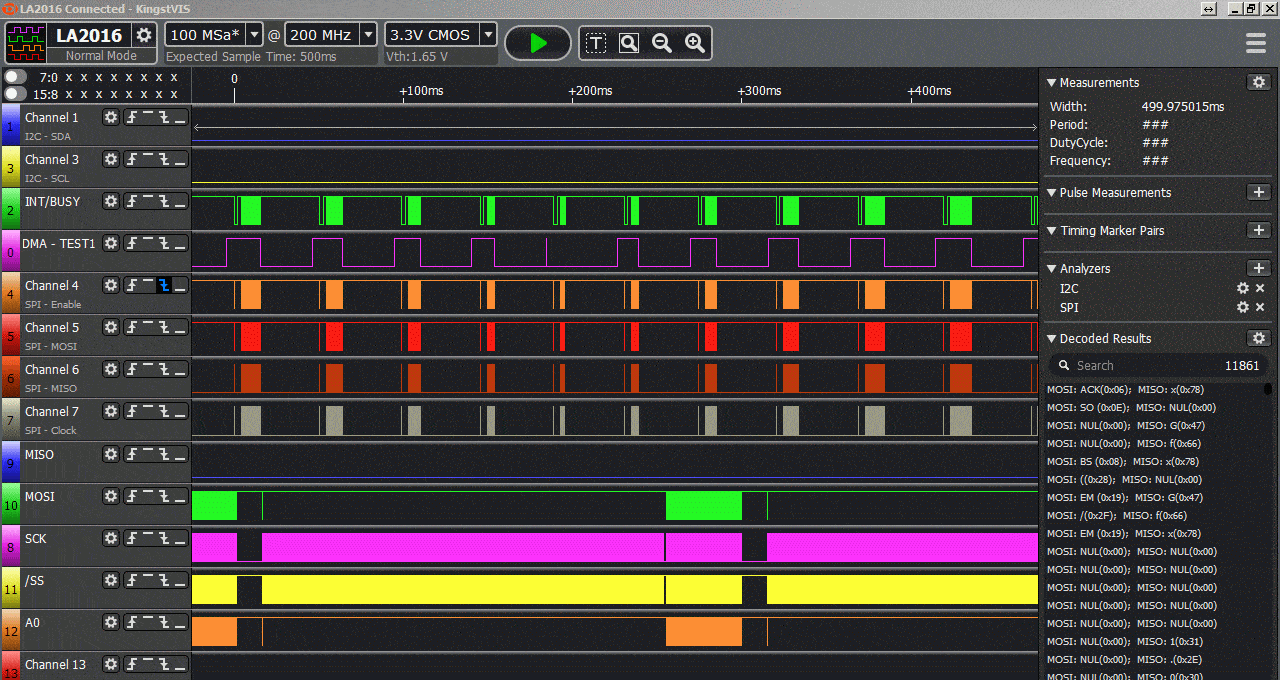

Porównanie jednej klatki animacji sześcianu w zestawie UNO-LCD (dół) z pracą z akcelerometrem przy czym  linie nie są rysowane sprzętowo (muszę zmodyfikować soft dla Arduino):

Dla zainteresowanych pliki z analizatora logicznego - niestety, 8.8M 😞

Dodam, że akcelerator pracuje na zasadzie bufora (na zakładkę). DMA przyjmuje dane, pętla główna dekoduje komendy. AVR nie musi czekać na wykonanie komendy poza sytuacją, w której chce wydać komendę DISPLAY. W takim przypadku trzeba czekać aż BUSY przyjmie poziom wysoki. W czasie wysyłania danych przez akcelerometr do LCD można wysyłać kolejne komendy ale nie wszystkie. Jeśli będą operować na danych, które jeszcze przez DMA nie zostały wysłane, to pojawią się zakłócenia. Na razie nie ma możliwości odczytu licznika danych wysłanych, jest tylko informacja o zakończeniu wysyłki. W sumie, AVR coś tam jeszcze robi poza wysyłaniem danych o obrazie, więc ma na to co najmniej 30ms, po tym czasie może wysyłać kolejne dane do akceleratora.

Zasada działania jest podobna do FT8xx ale nie taka sama. W FT8xx ograniczeniem jest ok 2000 obiektów, tu tego ograniczenia nie ma.
