Pomoc przy utworzeniu PCB - przerobienie płytki na jednostronną


lisulisu6

Pomocna odpowiedź

Dnia 5.12.2019 o 07:27, szczawiosław napisał:

I tak jak wspominał Treker wstawiaj pliki graficzne (jpg, png, bmp, itp.), a nie PDF

PDF są w tym przypadku lepsze niż bitmapy bo można skalować bez straty jakości.



Dnia 5.12.2019 o 09:00, lisulisu6 napisał:

A czemu nie dwustronne bo sprawa jest jasna w domowych warunkach ciężko jest zrobić dwustronne

Robiłem dwustronne, nie ma problemu. Trochę zabawy przy projektowaniu aby na max wykorzystać nóżki elementów THT w roli przelotek. Podstawki DIP trzeba dać precyzyjne (można lutować z obu stron). Jednak czy jest sens? Kiedyś, gdy zrobienie PCB to koszty rzędu 300zł przy minimalnym wynagrodzeniu 700 tak, teraz, gdy nieduże PCB można mieć za 100zł, przy min wynagrodzeniu 2100zł nie. Policz, ile wydajesz niepotrzebnie pieniędzy? Na co nie wiem, np papierosy, paliwo do motoru, taksówki, siłownię, bary. Na pewno to więcej niż 100zł.





15 godzin temu, Waldy napisał:

Wszystko jest na warstwie Top

Więc to nie jest

20 godzin temu, lisulisu6 napisał:

od razu widać pełen profesjonalizm

Jednowarstwowe PCB ZAWSZE wykonuje się na bottom!

  • Lubię! 1
Link do komentarza
Share on other sites

Przede wszystkim nie palę nie mama motoru i nie jeżdżę taksówkom mieszkam na wsi a tu barów nie ma a siłownia jest naturalną pracom w domu, kolejna sprawa to nie każdy zarabia 2100 zł nie warto wierzyć w to co rząd mówi, czasem trzeba było przeżyć za 1200 zł. Ale to nie jest tematem, przy dwóch płytkach to się robi już 200 zł a przy kolejnych tak dalej.

Link do komentarza
Share on other sites

Wykonanie płytki, szczególnie jeśli stopień komplikacji jest znaczny to nie taka prosta sprawa metodą chałupniczą. Preferuję jednak takie podejście bez względu na to ile kosztuje wykonanie płytki. Najlepiej pomalować laminat w całości i "wydrapywać" przerwy między ścieżkami w cnc jakimś wiertełkiem wtedy wychodzą najlepiej, można też tradycyjnie: pisak i kaligrafia 🙂

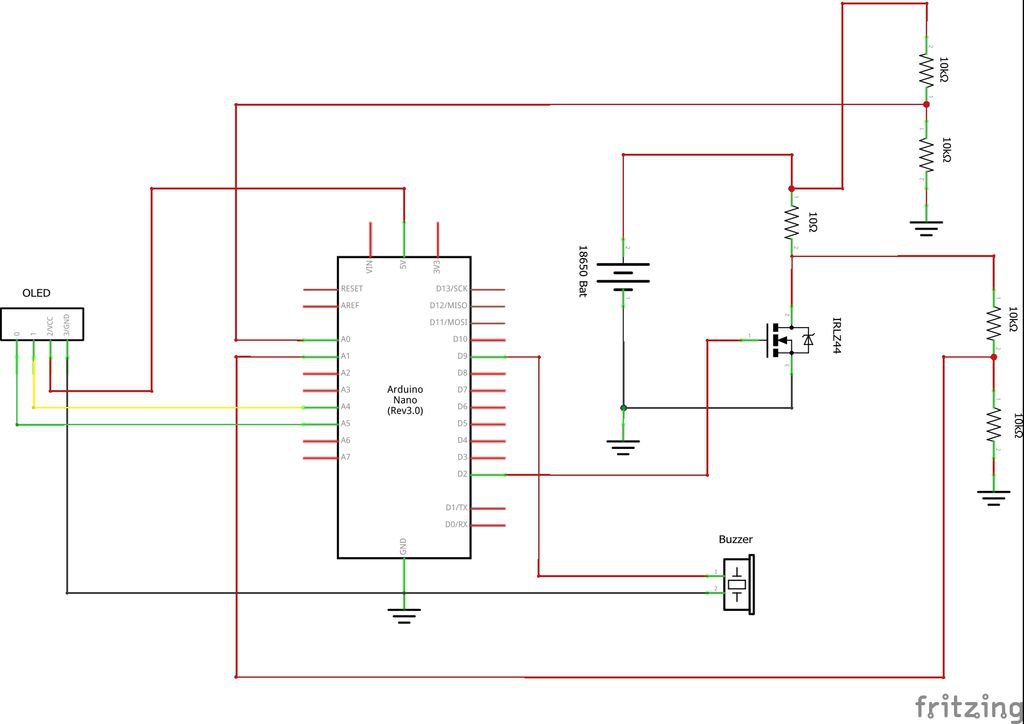

@lisulisu6 zainstaluj sobie KiCad i sam pokombinuj, to nie jest takie trudne. Apropo schematu - sprytne! Obawiam się jednak, że te pomiary niewiele Ci powiedzą 😄 😄 Są do tego lepsze metody a nawet dedykowane scalaki ze wzmacniaczami (nie takie drogie z resztą) ale eksperymentuj, to najlepsza metoda nauki.
