CNC Shield V4.0 czyli jak uruchomić trzyosiową maszynę

Marzec 2, 2020

Ten artykuł poświęcony jest CNC Shield V4.0.Ci,którzy kupili ten moduł musieli zmierzyć się z problemami na każdym etapie uruchamiania. Być może większość z Was porzuciła tę płytkę stwierdzając,że nic się nie da z tym zrobić.

Ten wpis brał udział konkursie na najlepszy artykuł o elektronice lub programowaniu. Sprawdź wyniki oraz listę wszystkich prac »
Partnerem tej edycji konkursu (marzec 2020) był popularny producent obwodów drukowanych, firma PCBWay.

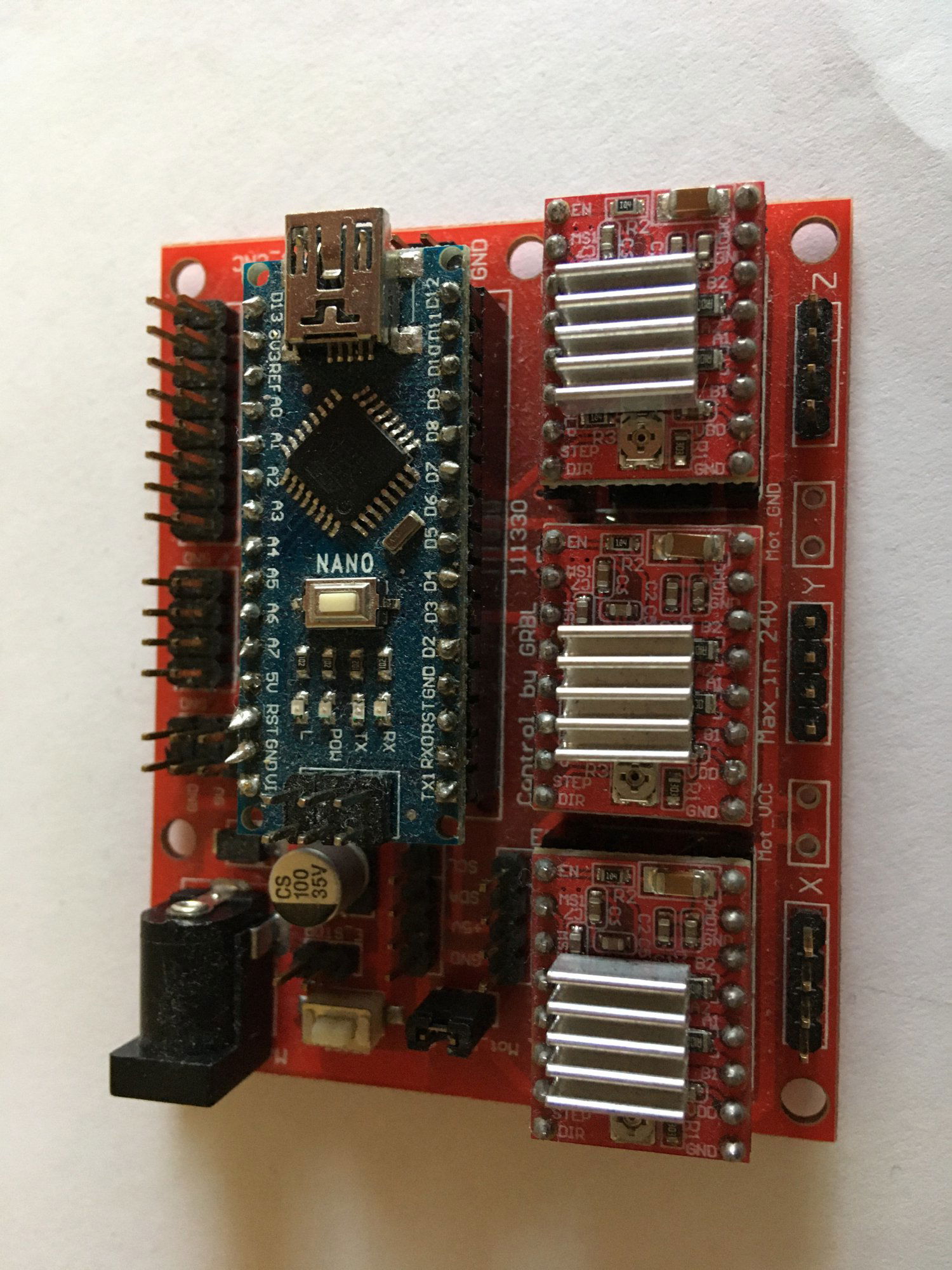

Projektując swoją trzyosiową frezarkę postanowiłem,tak jak wielu z Was, użyć do sterowania modułu Arduino NANO + CNC Shield V4.0+A4988.Niska cena, CNC Shield V4.0 firmy KUONGSHUN to specjalnie dedykowany do tych celów moduł. Ponieważ ten artykuł ma być poradnikiem dla wszystkich to zacznijmy zatem od początku.

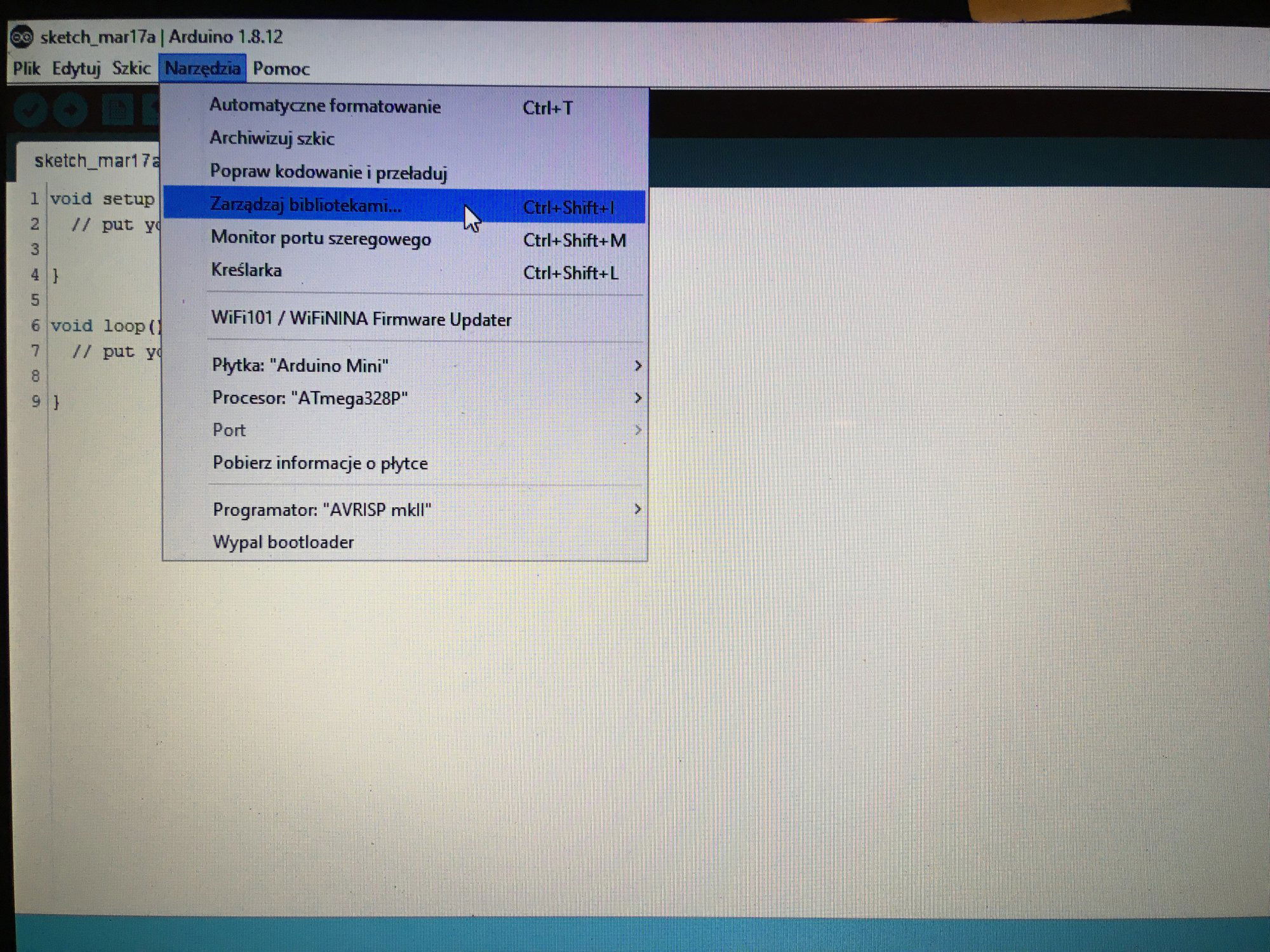

Najpierw instalujemy najnowszą wersję Arduino IDE.Po czym otwieramy Arduino i klikamy w narzędzia->zarządzaj bibliotekami i wpisujemy w wyszukiwarkę GRBL.Po chwili wyświetli się wynik.Klikamy w grbl a następnie klikamy instaluj.

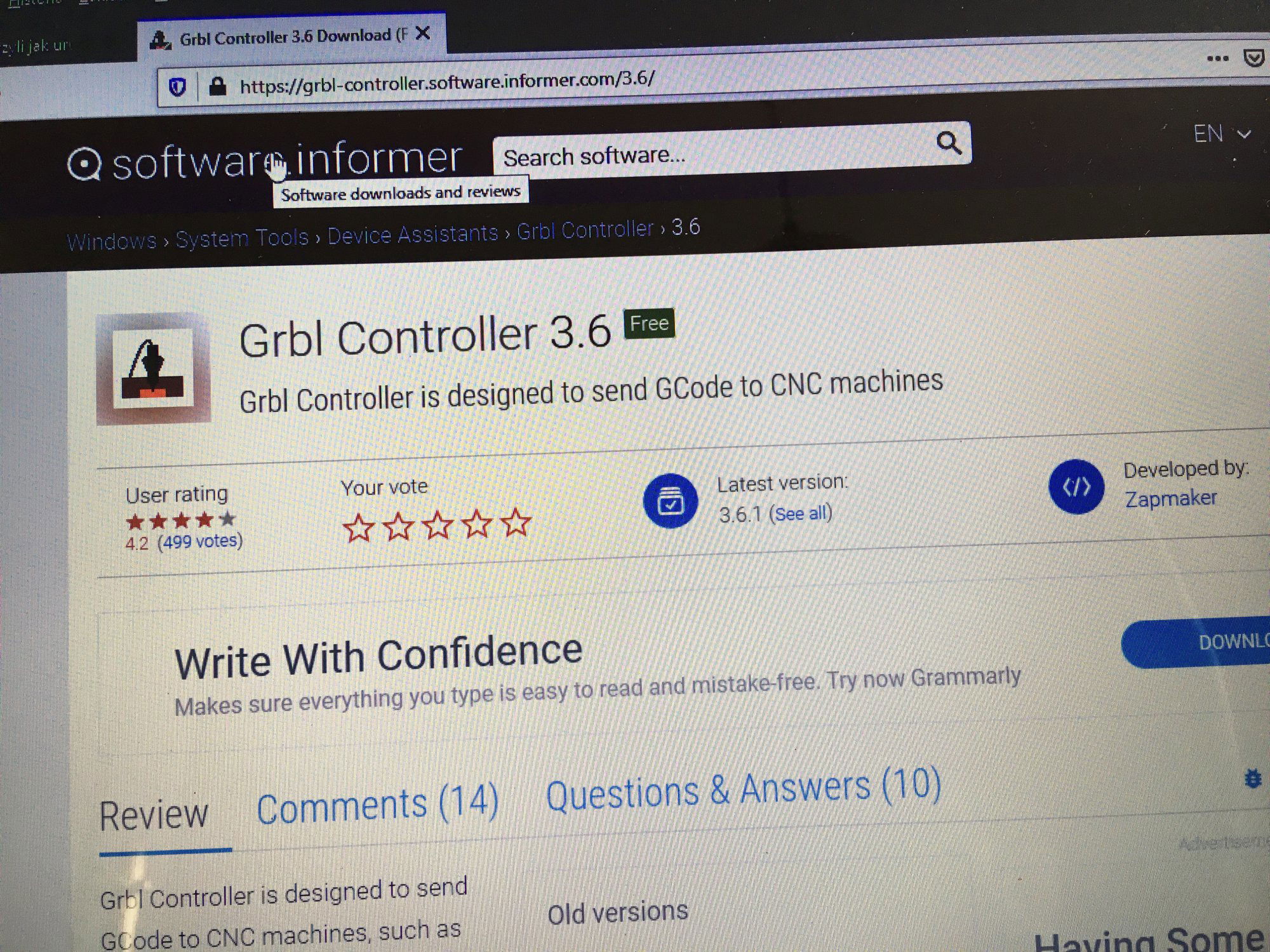

Drugim krokiem jest zainstalowanie Grbl controller 3.6.1

https://grbl-controller.software.informer.com/3.6/

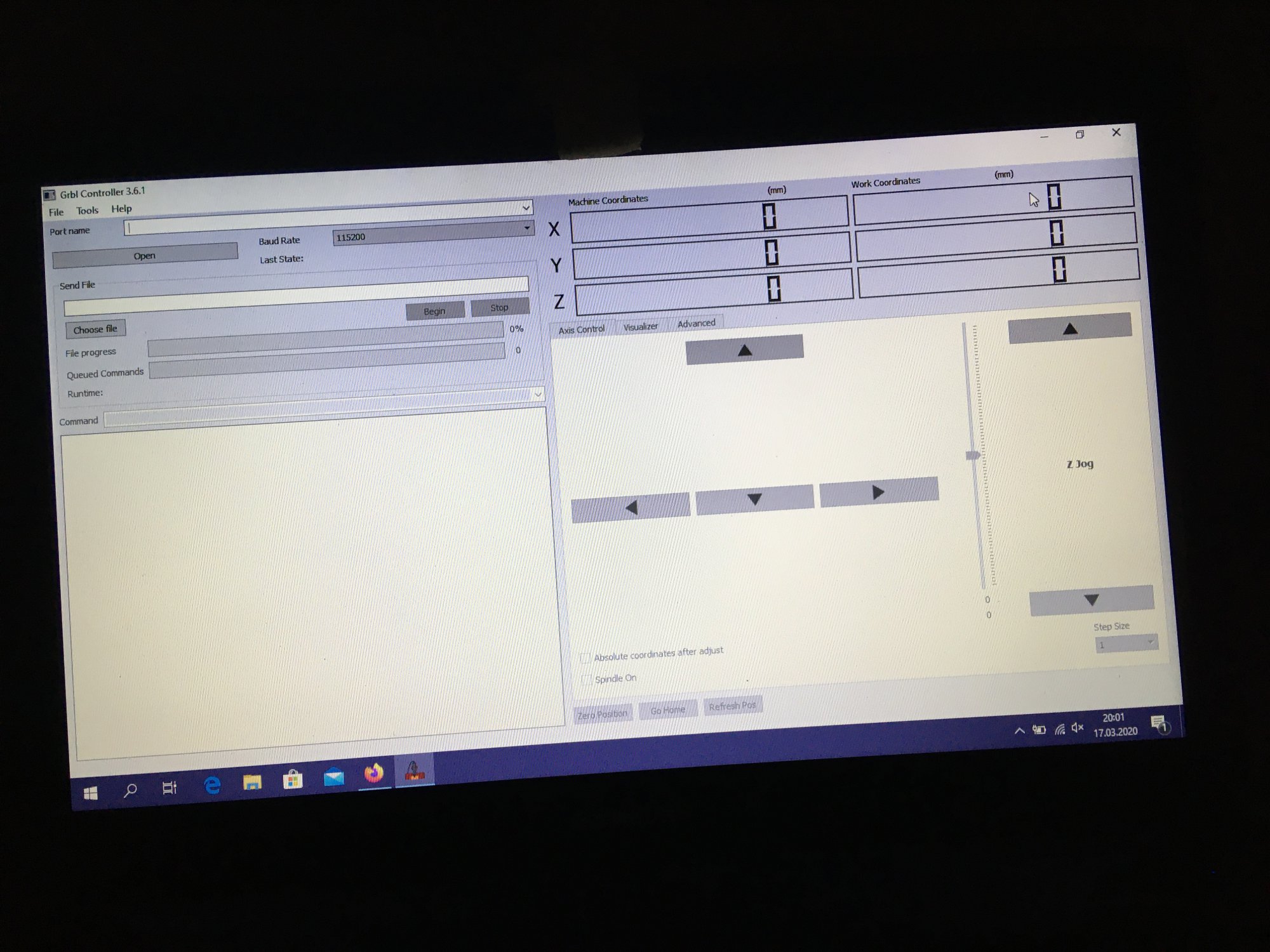

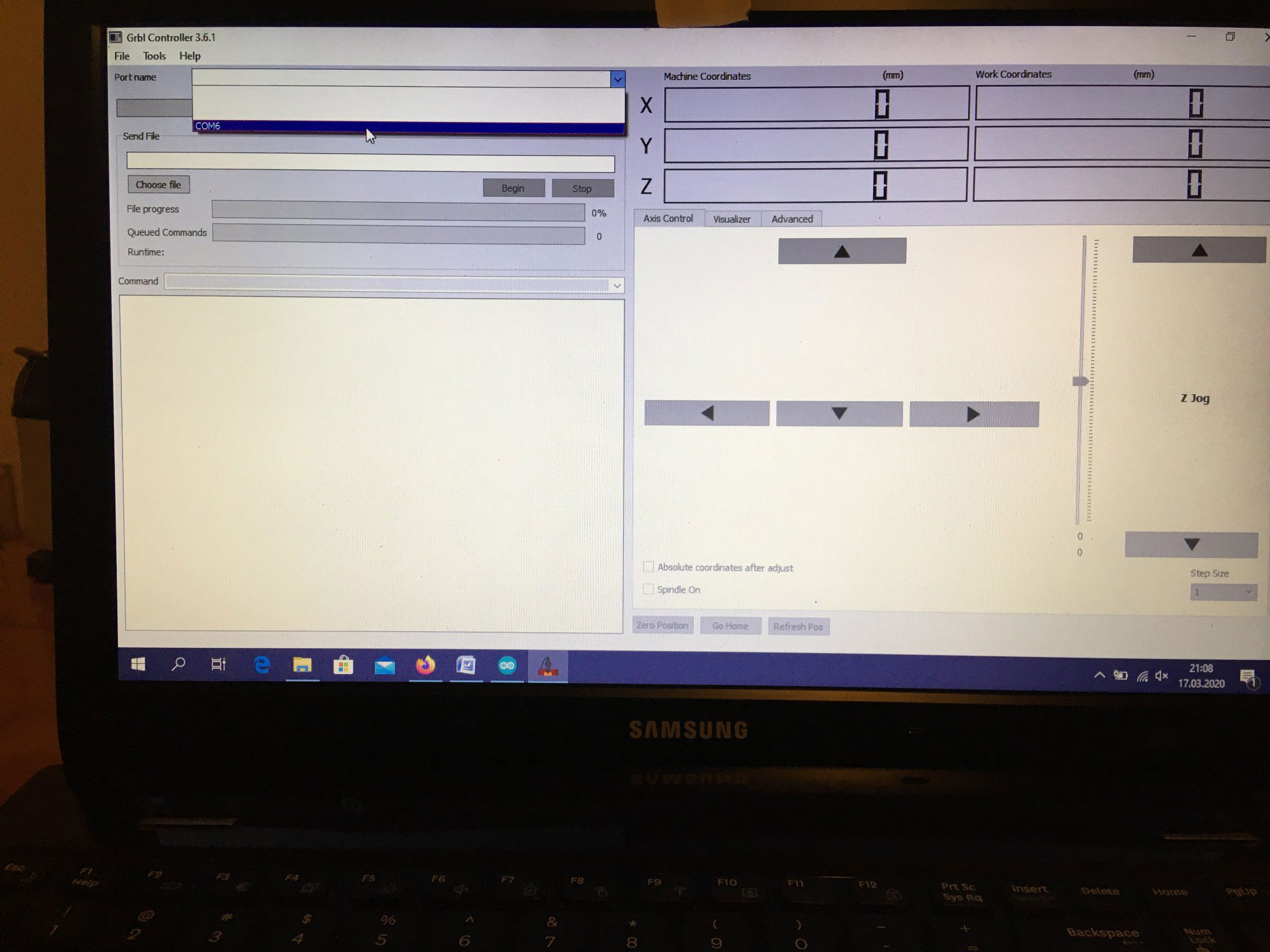

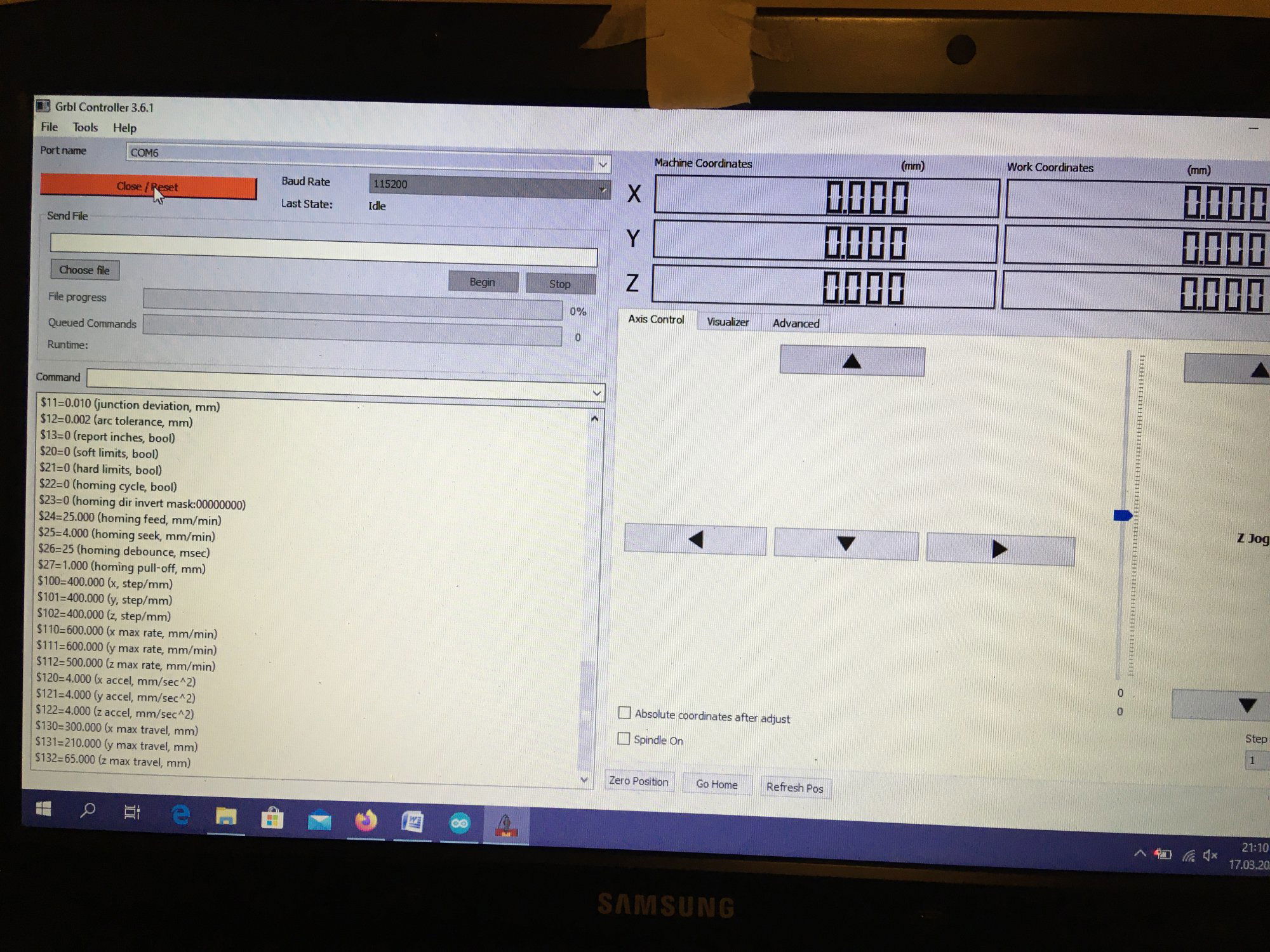

Ten program też instalujemy.Bez podłączania płytki możemy otworzyć program i zobaczymy ekran taki jak na poniższym zdjęciu.

Czas uruchomień jest czasem weryfikacji, naszych założeń ,myśli technicznej. Po wykonaniu niezbędnych prac mechanicznych zawsze przychodzi czas na podłączenie elektroniki. Wgrałem GRBL i uruchomiłem. Pierwsze włączenie było bardzo rozczarowujące bo oprócz jakichś dźwięków w momencie włączenia sugerujących, że silniki krokowe coś chcą zrobić nie działo się nic. Nie od razu uświadomiłem sobie, że program GRBL został napisany dla Arduino Uno.Analizując problem doszedłem do wniosku, że sygnały DIR i STEP są zamienione.Szukając jakiejś podpowiedzi na forach świata w zasadzie niczego nie znalazłem .Natknąłem się na niesamowity post, którego autor proponował bezczelne przecięcie ścieżek po czym wlutowanie odpowiednich mostków. Cóż, można się tylko uśmiechnąć . Nie znalazłem rozwiązania na forach. Najpierw sprawdziłem z którymi pinami w Arduino Nano łączą się wejścia DIR , STEP oraz ENABLE w A4988.Postanowiłem przetestować całą płytkę to jest Arduino Nano+ Shield V4.0+A4988.W tym celu wgrałem program testowy z właściwie przypisanymi portami do wejść A4988.Uruchomiłem i urządzenie, ku mojej radości zaczęło działać zgodnie z tym co jest napisane w programie. Poniżej procedura i program testowy.

//Program obsługuje trzy silniki krokowe i jest przeznaczony do testowania Arduino NANO + CNC Shield V4.0+A4988
#define EN        8       // włączanie silnika krokowego, aktywny niski poziom
#define X_DIR     2       // Oś X, kontrola kierunku silnika krokowego
#define Y_DIR     3       //Oś Y, kontrola kierunku silnika krokowego
#define Z_DIR     4       //Oś Z, kontrola kierunku silnika krokowego
#define X_STP     5       //oś x, sterowanie silnikiem krokowym
#define Y_STP     6       //oś y, sterowanie silnikiem krokowym
#define Z_STP     7       //oś z, sterowanie silnikiem krokowym
void step(boolean dir, byte dirPin, byte stepperPin, int steps)
{
digitalWrite(dirPin, dir);
delay(50);
for (int i = 0; i < steps; i++)
{
digitalWrite(stepperPin, HIGH);
delayMicroseconds(800);
digitalWrite(stepperPin, LOW);
delayMicroseconds(800);
      }
  }
void setup(){
pinMode(X_DIR, OUTPUT);
pinMode(X_STP, OUTPUT);
pinMode(Y_DIR, OUTPUT);
pinMode(Y_STP, OUTPUT);
pinMode(Z_DIR, OUTPUT);
pinMode(Z_STP, OUTPUT);
pinMode(EN, OUTPUT);
digitalWrite(EN, LOW);
}

void loop()

{

step(false, X_DIR, X_STP, 200);
step(false, Y_DIR, Y_STP, 200);
step(false, Z_DIR, Z_STP, 200);
delay(1000);
step(true, X_DIR, X_STP, 200);
step(true, Y_DIR, Y_STP, 200) ;
step(true, Z_DIR, Z_STP, 200);

delay(1000);

}

Proszę ustawić głowicę maszyny na środku tak by była daleko do brzegów i włączyć.Śruby trapezowe powinny wykonać dokładnie jeden obrót w prawo a później jeden obrót w lewo i tak w kółko.W ten oto sposób Wasza maszyna stała się pierwszą prostą maszyną CNC. Następnym krokiem było odnalezienie właściwej biblioteki w GRBL i muszę powiedzieć, że się trochę naszukałem ale w końcu znalazłem. Od tego momentu wszystko potoczyło się szybko.Ta biblioteka jest umieszczona w dokumentach na dysku c, u mnie c:\Documents\Arduino\libraries\grbl\cpu_map\cpu_map_atmega328p.h którą należy otworzyć za pomocą notatnika(dla Windows10) i zmienić . Zanim zaczniesz zmieniać zrób sobie kopię tej biblioteki tak na wszelki wypadek, może się przyda do innych projektów z inną płytką ale tym samym mikrokontrolerem. GRBL w Arduino został napisany pod Arduino Uno a producent płytki Shield V4.0 nie zastosował ustawień portów Arduino Uno w Arduino Nano. Zmiany, których dokonałem są uwidocznione tłustym drukiem.Należy zmienić tylko cyferki !

// Define step pulse output pins. NOTE: All step bit pins must be on the same port.

#define STEP_DDR DDRD

#define STEP_PORT PORTD

#define X_STEP_BIT 5 // Uno Digital Pin 2, dla Nano D5

#define Y_STEP_BIT 6 // Uno Digital Pin 3, dla Nano D6

#define Z_STEP_BIT 7 // Uno Digital Pin 4, dla Nano D7

#define STEP_MASK ((1<<X_STEP_BIT)|(1<<Y_STEP_BIT)|(1<<Z_STEP_BIT)) // All step bit

// Define step direction output pins. NOTE: All direction pins must be on the same port

#define DIRECTION_DDR DDRD

#define DIRECTION_PORT PORTD

#define X_DIRECTION_BIT 2 // Uno Digital Pin 5 dla Nano D2

#define Y_DIRECTION_BIT 3 // Uno Digital Pin 6, dla Nano D3

#define Z_DIRECTION_BIT 4 // Uno Digital Pin 7, dla Nano D4

Niestety nie są to wszystkie zmiany w oprogramowaniu bo po włączeniu będą chodzić tylko dwie osie X i Y.Oś Z nie wystartuje. Należy dokonać kolejnej zmiany w tym samym pliku trochę poniżej:

#ifdef VARIABLE_SPINDLE // Z Limit pin and spindle enabled swapped to access hardware PWM on Pin 11. #define Z_LIMIT_BIT 3 // Uno Digital Pin 11 ,w oryginale 4

#else

#define Z_LIMIT_BIT 4 // Uno Digital Pin 12, w oryginale 3

Zapisujemy zmiany i zamykamy plik.Następnym krokiem jest wyczyszczenie pamięci EEPROM za pomocą programu eeprom_clear,który jest umieszczony w przykładach dla Arduino.Jeśli nie ma wchodzimy do zarządzaj bibliotekami ,odnajdujemy i instalujemy a następnie wracamy do przykładów, odnajdujemy i wgrywamy do mikrokontrolera. Następnie wyszukujemy w przykładach Grbl kompilujemy a następnie wgrywamy.Następnie uruchamiamy Grbl controller i wyszukujemy port com klikając w port name

Ustawiamy głowicę maszyny na środku tak by była daleko do brzegów. Klikamy dwa razy w start/reset.Czekamy cierpliwie aż wszystko się uruchomi.Ustawiamy step size na 1 i sprawdzamy najpierw oś Z a następnie pozostałe.Apeluję o ostrożność w klikaniu w strzałki na pulpicie.Jedno kliknięcie to jeden step size czyli np.200 kroków silnika.Osie X i Y nie wystartują dopóki nie ruszysz osi Z.Controller Grbl został tak napisny,że najpierw musi zostać wykonany ruch osi Z do góry a dopiero później dostępne są osie X,Y i jest to naturalne bo trzeba chronić narzędzie i materiał przed niepotrzebnym zniszczeniem.

Wydawać by się mogło, że to już koniec zmian ale niestety twórca CNC Shield V4.0 zapomniał o jeszcze jednym jak się okazuje kluczowym drobiazgu a mianowicie o sterowaniu silnikami krokowymi zworkami M0,M1,M2.W tym stanie w jakim jest płytka zapomnijcie o 1/2,1/4 ,1/8,1/16 kroku. Otóż w A4988 M0,M1,M2 są na potencjale 0V(gdzieś w środku A4988 M0,M1,M2 są połączone przez rezystory M0 i M2 100k a M1 50k do GND) i by sterować musimy na nie podać 5V albo 0V.Zworka z jednej strony łączy pin z M0,M1,M2 a z drugiej powinna łączyć do +5V.W płytce CNC Shield V4.0 łączy do masy czyli 0V. Sytuacja którą zastałem jest ewidentnym błędem projektanta płytki,który pogubił się bo czy zworki będą zainstalowane czy też nie, zawsze będziemy mieć 200 kroków/obrót(patrz tabelka poniżej) co przy śrubie trapezowej o skoku 8mm oznacza 25 kroków na milimetr a to nie jest najlepszą opcją. Co zrobić w tej dramatycznej sytuacji?Są dwa wyjścia zwrócić sprzedawcy płytkę lub zainwestować w trzy druciki i 9 rezystorów SMD co jest kosztem rzędu 0,1-0,2 zł. Zastosowałem rezystory podciągające na M0,M1,M2 do potencjału 5V. W moim CNC Shield V4.0 wlutowałem 9 rezystorów smd o wartości 10k(takie miałem pod ręką) tak jak to widać na zdjęciu.Lutowanie należy przeprowadzić ostrożnie by nie naruszyć solder maski, która jest doskonałym izolatorem.

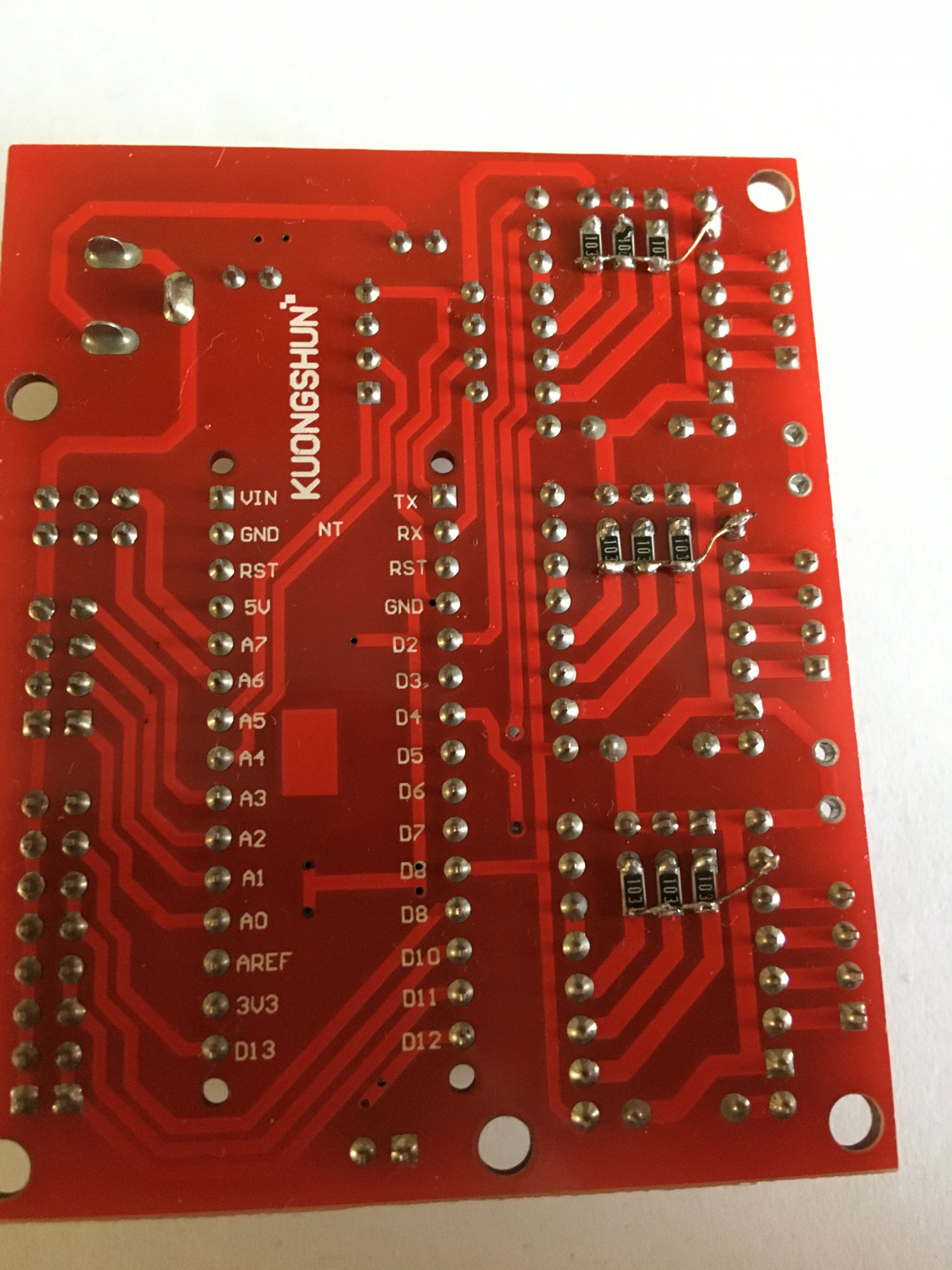

Z jednej strony podłączone są do M0,M1,M2 a z drugiej strony rezystory są zwarte razem i podłączone do VDD(5V) A4988(jak sobie powiększycie obrazek to zobaczycie drucik łączący VDD A4988 z rezystorami) . Po tej zmianie wszystko działa tak jak należy. Gdyby komuś przyszło do głowy nie wlutowywać rezystorów a bezpośrednio podłączyć do 5V to przy zainstalowaniu zworki nastąpi zwarcie i układ zasilający powinien się uszkodzić a może coś więcej.

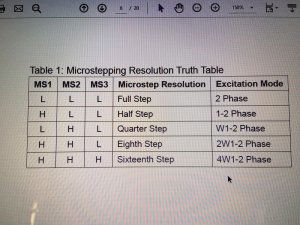

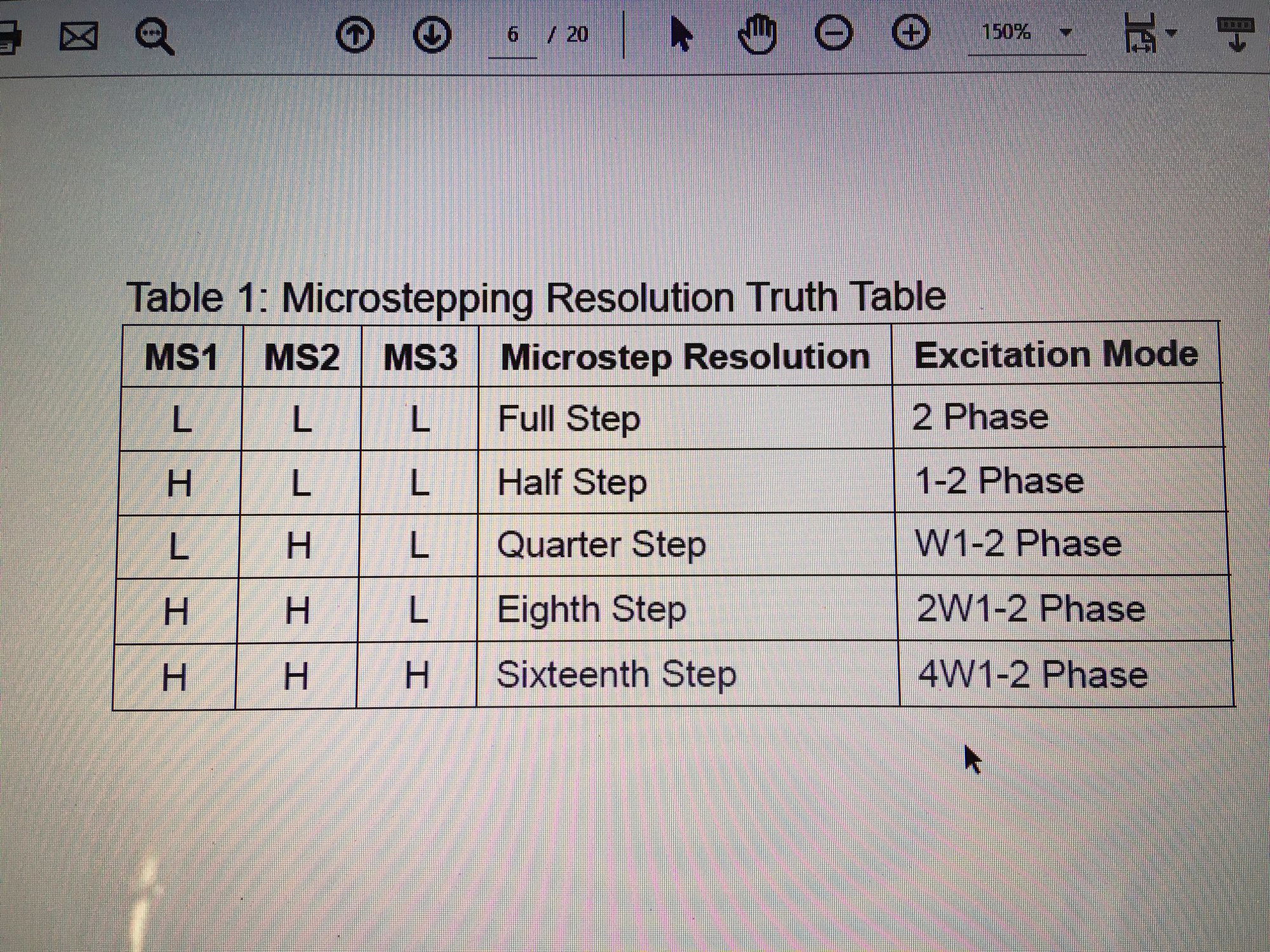

W płytce CNC Shield V4.0 M0 to MS1, M1 to MS2,M2 to MS3

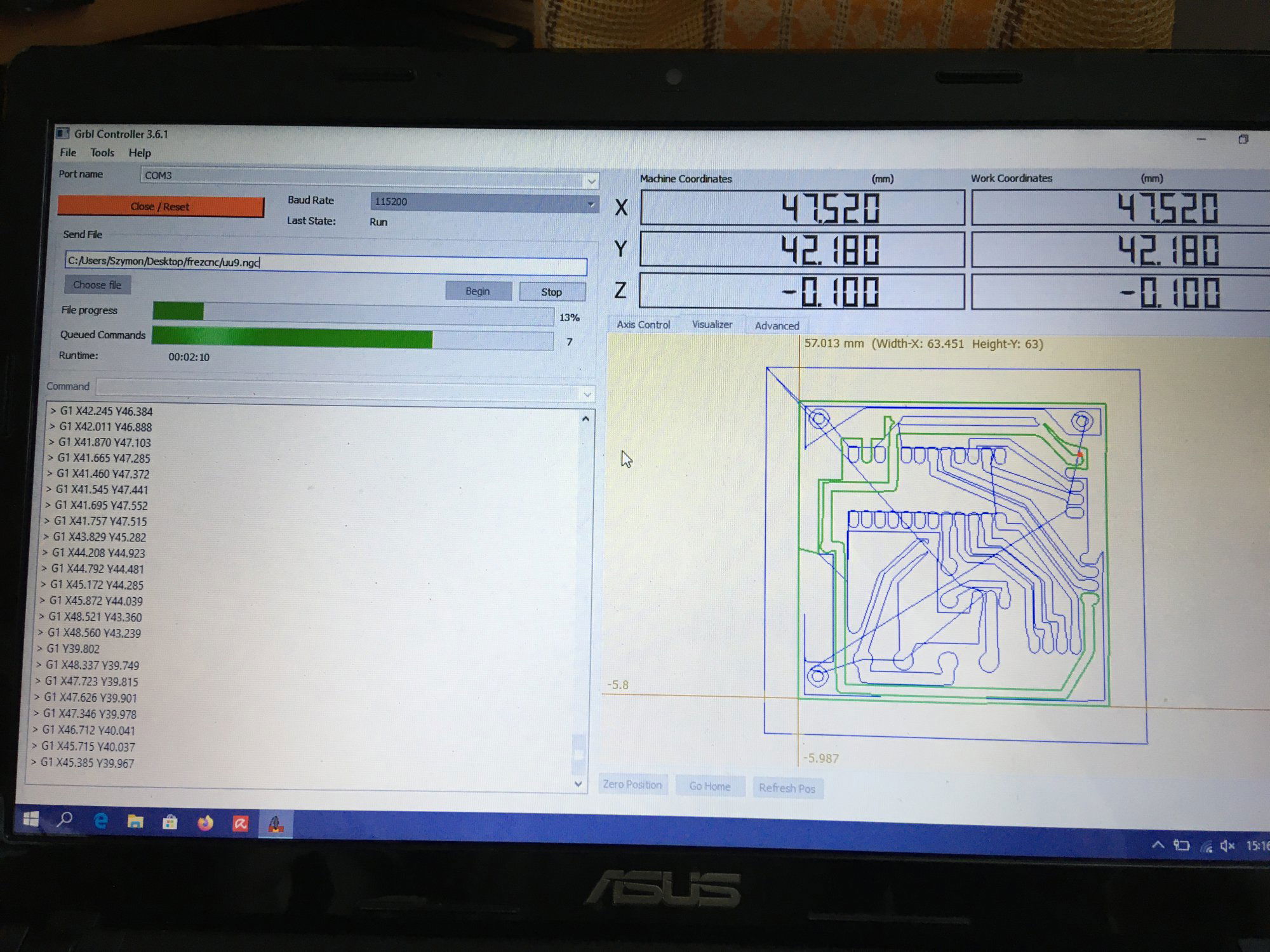

Poniższe zdjęcie pokazuje jak wygląda ekran controllera GRBL podczas pracy frezarki CNC.

I to już wszystko.Nie poruszam tematu sterowania wrzecionem i pompą tłoczącą chłodziwo w przypadku wycinania w metalu.Jak widać nie wszystko stracone bo moduł można poprawić,program można przystosować.Nie poruszam tematu ustawień controllera grbl bo to znajdziedzie gdzieś na forum.

Treker · Marzec 3, 2020

Artykuł został opublikowany, więc podbijam, aby wszyscy widzieli jako nowy temat 🙂

jas123 · Marzec 17, 2020

Fajny artykuł . Z shieldem na arduino uno też jest tyle zabawy ? Bo nie mogę się zdecydować co kupić .

Marzec 17, 2020

Gdybym miał zrobić kolejną maszynę trzyosiową to bym kupił arduino nano i ten shield V4.0.Dlaczego?Bo już wiem jak uruchomić urządzenie.Nie wiem ile kosztuje shield do arduino uno,nie wiem ile kosztuje arduino uno wiem ile kosztuje arduino nano.Tnij koszty. O ile się orientuję to budowniczowie frezarek trzyosiowychopartych na Arduino uno mieli problem z osią Z .Arduino uno i arduino nano mają ten sam procesor.Rozwiązanie masz na tacy podane.Nie zapomnij o rezystorach.Uruchomienie maszyny zajęło mi ok.10 godzin z czego 9 godzin to znalezienie wszystkich błędów .Jedna godzina to wszystkie przeróbki.Tobie zajmie to 20minut.Bardzo ważne jest jak zrobisz układ mechaniczny.Bez zainstalowanych silników i śrub trapezowych to ruch w poszczególnych osiach ma odbywać się prawie bez oporu.Jak pochylisz maszynę to kąt 20-30 stopni musi być wystarczający do zainicjowania ruchu.W mojej maszynie prowadnice są z prętów stalowych fi12 przeciąganych zdaje się na zimno.Dokładność(tolerancja) H7 zdaje się.Takie pręty sprzedawane są w odcinkach 6m (60-80zł).W mojej maszynie zużyłem 2m prętów to oznacza ,że materiał mam na jeszcze dwie tego typu maszyny.Łożyska liniowe fi12 a uchwyty na nie kupisz za grosze w sklepie elektrycznym UZU20(uchwyty na rury) produkowane przez AKS Zielonka.Na jedno łożysko 2 uchwyty w sumie 24 bo jest 12 łożysk.Na każdą oś 4 łożyska.Rysunki wykonałem w Eaglu.Istota wykonania tkwi w dokładności.Pamiętaj,że pręty na osie na swych końcach nie mogą być ostre. Najtrudniejszym elementem montażowym jest wyśrodkowanie nakrętki śruby trapezowej.Po zamontowaniu śruby trapezowej,nakrętki trapezowej i silnika ruch na osiach mimo śruby i silnika powinien odbywać się po przyłożeniu średniej siły.U mnie w kierunku osi x wystarczyło przechylenie maszyny pod kątem 60 stopni .Powodzenia

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

jas123 · Marzec 19, 2020

Dzięki za porady😀. Mam jeszcze jedno pytanie . Jeśli chciałbym zamontować 2 silniki na 1 oś to dało by rade na jednym sterowniku 2 silniki?

Marzec 19, 2020

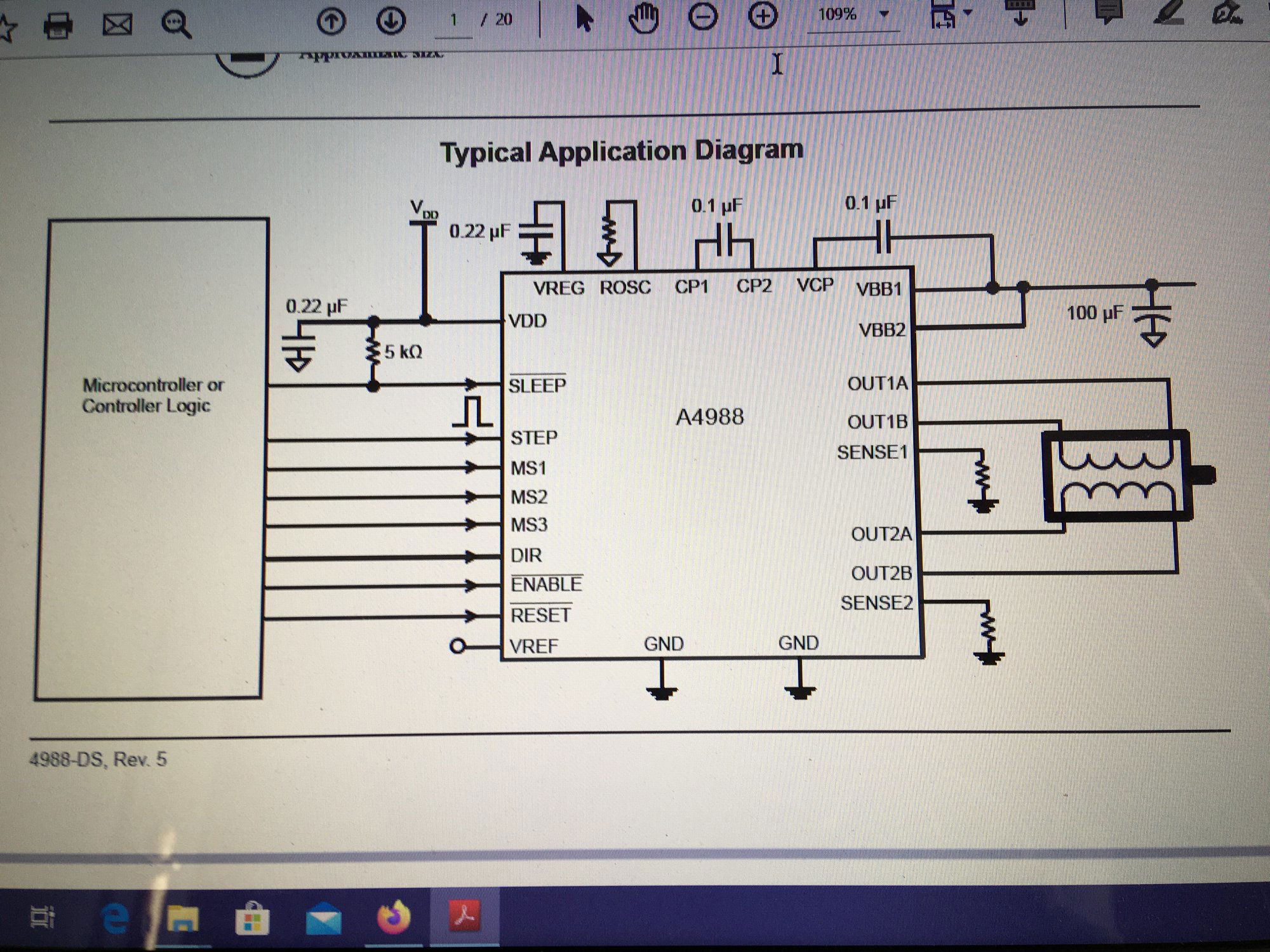

Nie. A4988 ma następujące maksymalne parametry
