Czujnik wysokości względnej Arduino

[UnlimitedPL]

Cześć, poszukuję czujnika wysokości względnej dla arduino. Czy istnieje coś takiego?

Nie mogę znaleźć nic na ten temat, a potrzebne jest mi to do działania autopilota dla mojego projektu opartego na arduino 😉

[marek1707]

Do tego używa się od zawsze (w modelarstwie, szybownictwie, lotnictwie) barometrów. Precyzja dzisiejszych MEMSów wystarcza do określania wysokości z rozdzielczością 10cm. Oczywiście trzeba zachować higienę pracy takiego czujnika: odpowiedni montaż, separacja od przepływów powietrza i ciśnień dynamicznych, ale daje się. Zacznij od poczytania o tzw. krzywej barometrycznej:

https://en.wikipedia.org/wiki/Barometric_formula

Już dawno temu przyjęto pewien wykładniczy model atmosfery i z tego wyszły dość piętrowe wzory do liczenia wysokości:

https://keisan.casio.com/exec/system/1224585971

Każdy w miarę nowy czujnik tego typu (np. BMP180 czy 280) ma wbudowane filtry i tryby pracy w których oddaje pojedyncze Paskale ciśnienia, a na 1 metr wysokości zmienia sie ono mniej więcj ok. 12Pa więc jest nieźle. To oczyiwście nie oznacza, że dokładność jest taka (bo zmiany temperatury, bo zmiany zasilania, bo szumy, bo ciśnienia dynamiczne na platformie latającej), ale i tak jest moim zdaniem dobrze.

Nie od czapy płytki służące do określania położenia w przestrzeni tego typu platform mają na pokładzie, oprócz obowiązkowych akcelerometrów i żyroskopów, także  barometry:

https://botland.com.pl/pl/czujniki-9dof-imu/8298-waveshare-imu-10dof-mpu9255-bmp280-3-osiowy-akcelerometr-zyroskop-i-magnetometr-oraz-barometr.html

https://botland.com.pl/pl/czujniki-9dof-imu/5728-pololu-altimu-10-v5-zyroskop-akcelerometr-kompas-i-wysokosciomierz-i2c-3-5v.html

Do poprawnego, zgodnego ze sztuką policzenia wysokości potrzebujesz ciśnienia na poziomie morza (to ono jest podawane w mapach/prognozach meteo nawet dla miejsc sporo oddalonych od poziomu 0m npm, np. dla Wawy czy Krakowa) i temperatury. Wtedy odczyt aktualnego ciśnienia z czujnika daje po przeliczeniu wysokość, ale jeśli Ty potrzebujesz do zabawy dronem wysokości względem punktu startu (tzw. AGL - Above Ground Level, w odróżnieniu od AMSL - Above Mean Sea Level) to wystarczy, że będziesz zerował się na trawie a potem przeliczał wg jakiegoś bardzo prostego, nawet liniowego współczynnika. Przecież i tak nie potrzebujesz więcej jak 100-200m powyżej poziomu lotniska a wtedy zaginania wykładniczej krzywej barometrycznej nawet nie widać. Loty są zwykle krótkie, kilkunastominutowe więc i naturalnych zmian ciśnienia za bardzo nie doświadczysz ani ze względu na zmianę warunków meteo ani ze względu na zmianę położenia na Ziemi.

Niektórzy próbowali kiedyś sonarów ultradźwiękowych skierowanych w dół - to pomaga przy wysokościach poniżej powiedzmy 5-10m np. przy lądowaniu, gdy różnica 1m może dzielić katastrofę od miękkiego lądowania, ale to raczej słabo działa - trawa i ziemia źle odbija sygnał, szum śmigieł i turbulencje w strumieniach zaśmigłowych dodają śmieci do echa a pochylenia platformy konieczne przy manewrowaniu wprowadzają dodatkowe błędy pomiaru odległości. Można poeksperymentować, ale barometr to podstawa. Trzeba tylko pamiętać, że MEMSy w swoich najczulszych trybach są wolne. Żeby dostać 1Pa na LSB trzeba zwyczajnie kolejny na wynik poczekać np. sekundę i na pewno nie zadziała to przy szybkich manewrach, jakichś akrobacjach czy wyścigach itp.

Edytowano Kwiecień 6, 2020 przez marek1707

[UnlimitedPL]

Cześć, dzięki za odpowiedź. Z czujnikami barometrycznymi miałem styczność ale to nie rozwiązuje mojego problemu.

Mam dość zróżnicowany teren wokół miejsca zamieszkania i na dystansie 2km różnica wysokości bezwzględnej to ~75m. Chciałbym zaprogramować tak autopilota by zawsze leciał w "tunelu określonej wysokości" czyli pilnował ustalonej minimalnej/maksymalnej wysokości względnej i nie schodził/przekraczał jej (dla przykładu przyjmijmy lot na wysokości minimum 25m i maksymalnie 50m). Więc jeśli wystartuję na wysokości bezwzględnej 500m (i tutaj wyliczę sobie AGL z barometru) faktycznie wzniosę się na ustaloną wysokość względną 25m ale jak tylko oddalę się na 2km w linii poziomej... to najprawdopodobniej nigdy nie dotrę do wskazanego miejsca (bez ingerencji w stery), rozbiję się na najbliższym wzniesieniu. Chciałbym właśnie zrobić autopilota by na takie przypadki natychmiast reagował i wprowadzał korektę do lotu.

Co do sonarów ultradźwiękowych - to by było to czego szukam, ale widzę że mają malutki zasięg.

Edit:
Udało mi się znaleźć coś takiego jak "Dalmierz laserowy UNI-T UT393+" - zasięg 100m. Być może taki czujnik laserowy jaki tam jest to jest coś czego szukam. Tylko pytanie co tam w środku siedzi.



Edytowano Kwiecień 6, 2020 przez UnlimitedPL

[UnlimitedPL]

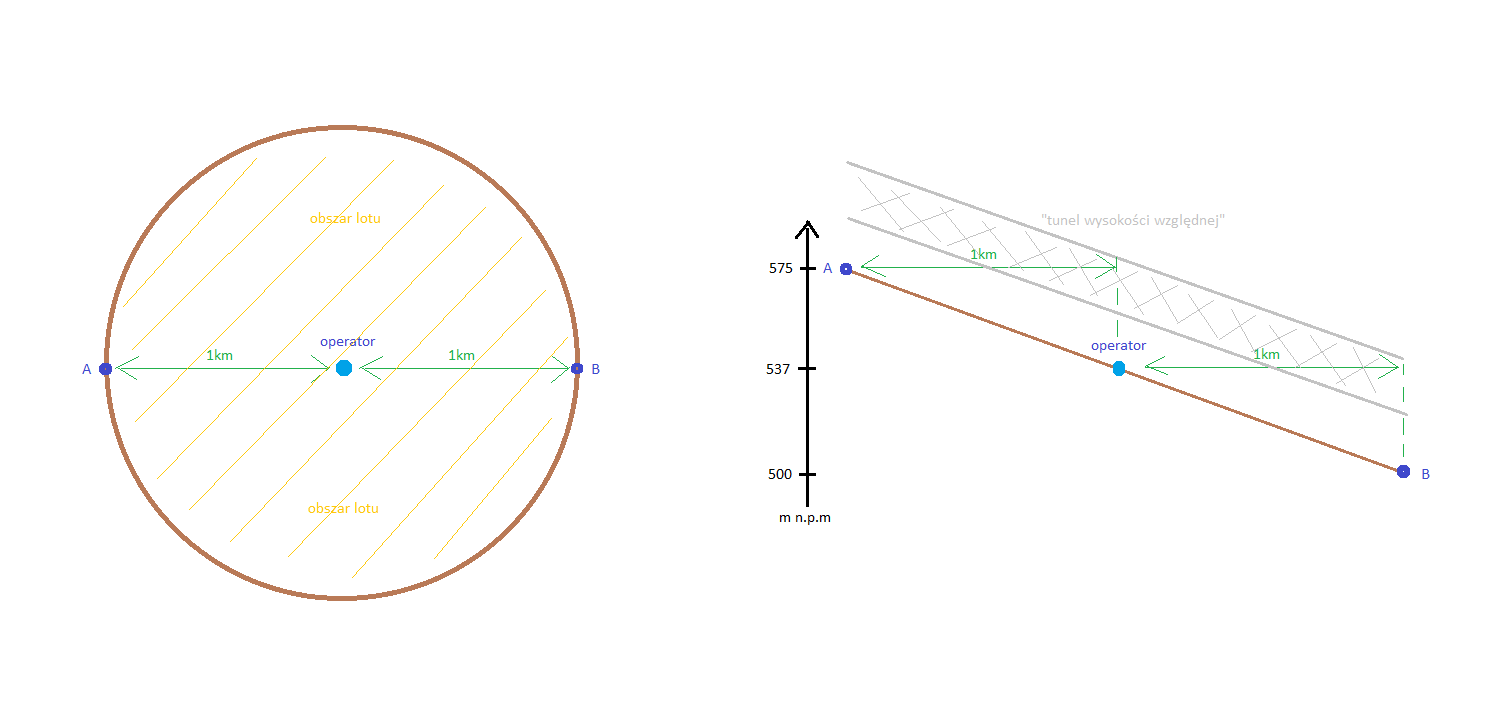

Załączam rysunek z przedstawieniem problemu z widokiem "od góry" jak i "od boku". Chciałbym aby autopilot pilnował wysokości względnej (z określonymi parametrami np 25m <-> 50m) przy przelocie z punktu A do B, oraz B do A. Niestety przy odległości poziomej powyżej ~250m już nie widać samolotu więc ciężko lecieć "na ślepo". Dlatego też chciałbym znaleźć jakiś czujnik za pomocą którego będę mógł mierzyć wysokość względną.

Edytowano Kwiecień 6, 2020 przez UnlimitedPL
