Elektronika Prosta wentylacja oparów lutowniczych

[Mike84]

Cześć!

Jako początkujący elektronik nie zdawałem sobie początkowo zbytnio sprawy z szkodliwości wdychania dymu powstającego przy lutowaniu,  dlatego przy pracy nie używałem dotychczas żadnego wentylatora, siłą rzeczy opary leciały wprost na mnie i po kilku godzinach w takich warunkach najczęściej wieczorem pojawiały się np. bóle głowy, kaszel,  już nie myśląc o tym jakie skutki przyniosło by to przyszłości. Postanowiłem coś w tym kierunku w końcu zrobić i wzorując się na układzie AVT3215 chciałbym przedstawić bardzo prosty w założeniu jak i konstrukcji projekt odciągacza oparów, który można zbudować tanim kosztem:



Sterowanie wentylatorem odbywa się poprzez regulowany stabilizator LM317, kręcąc potencjometrem zmieniamy napięcie dostarczane do wentylatora, możemy dzięki temu płynnie zmniejszyć lub zwiększyć jego obroty, chociaż szczerze powiedziawszy ta funkcja jest mała przydatna w moim odczuciu, ponieważ i tak zawsze lutuje przy największych obrotach.

Całość jest zasilana z zewnętrznego zasilacza 12V 0,5A, który zapożyczyłem od lampki biurkowej.

Dużym atutem tego układu jest to, że można go zbudować dosłownie z części znalezionych w szafie, osobiście musiałem dokupić gniazdo DC oraz stabilizator na co w sumie wydałem +/- 10 zł (gdzie kupiłem sobie od razu kilka sztuk na zapas)

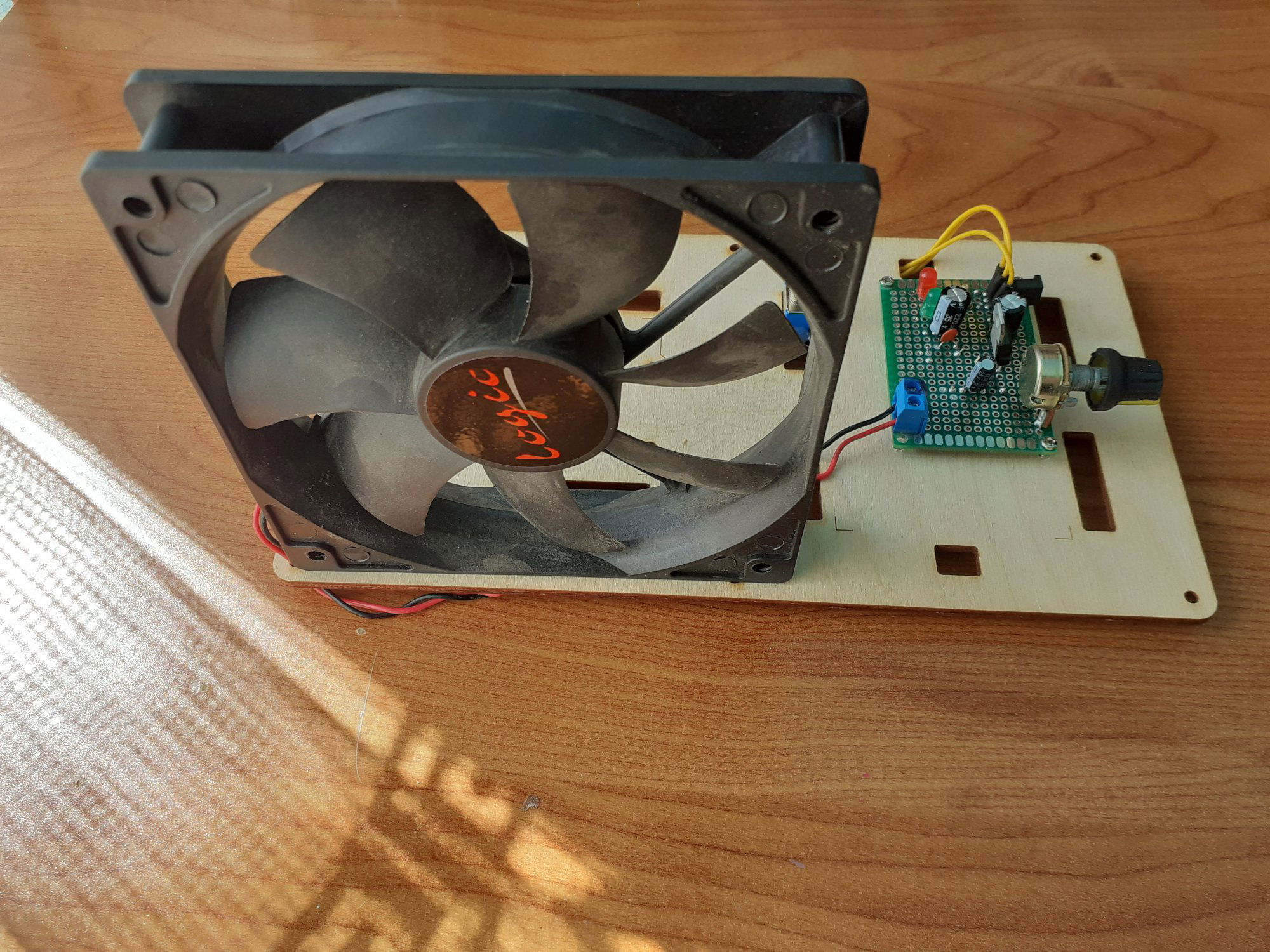

Wentylator nie jest przymocowany na stałe, dzięki temu można go złożyć i łatwiej przechować np. w szufladzie.

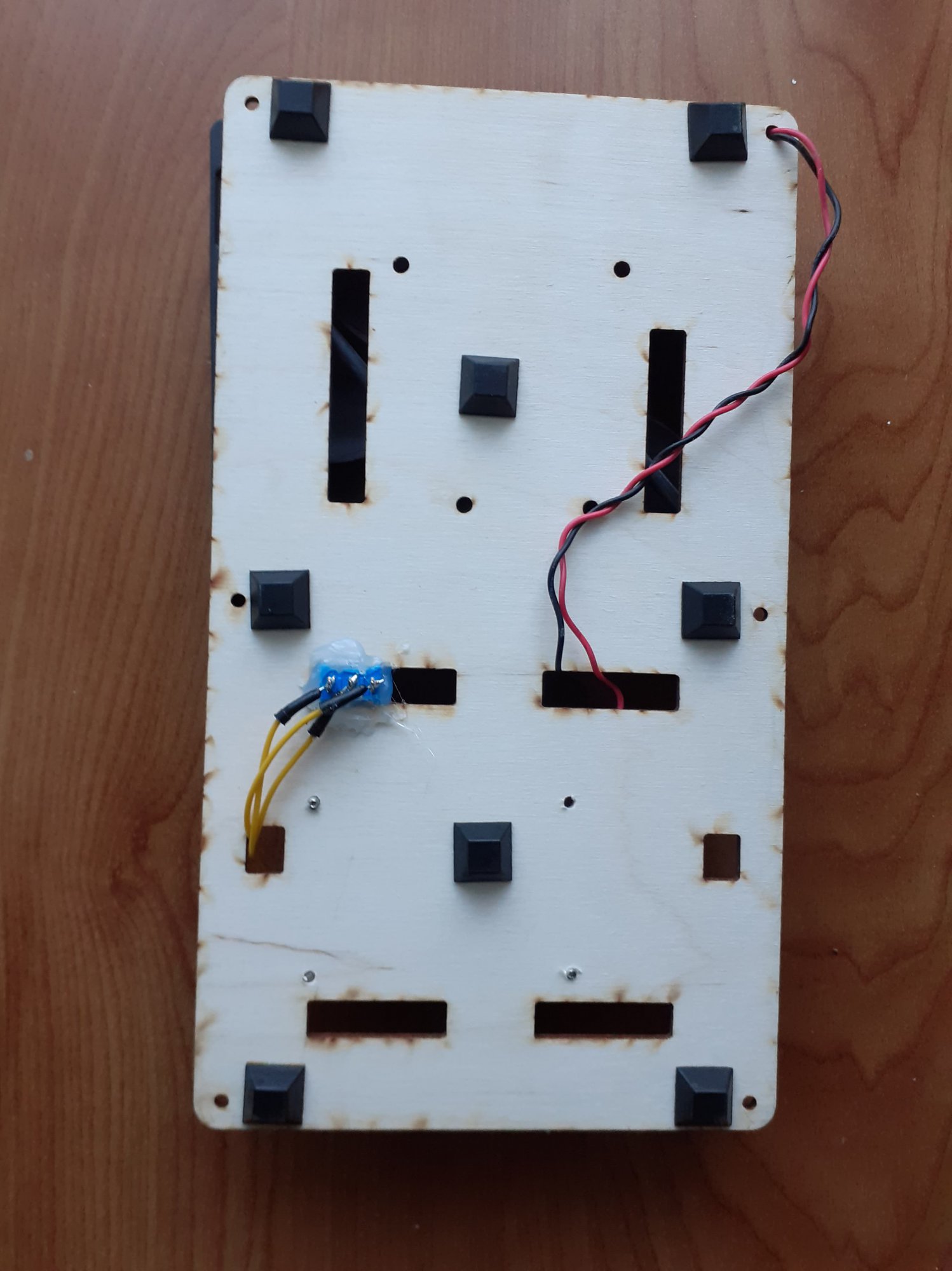

Jako podstawkę wykorzystałem tą, która została mi z kursu arduino, akurat pasowały mi otwory, także uznałem, że dam jej 'drugie życie' 🙂

Lista potrzebnych komponentów:

• gniazdo DC
• płytka uniwersalna
• 2x diody LED
• 2x rezystory 1k
• 2x rezystory 330Ω
• 2x kondensatory elektrolityczne 220uF
• 1x kondensator elektrolityczny 47uF
• 2x kondensatory ceramiczne 100nF
• potencjometr 5K
• regulowany stabilizator LM317
• złącze ARK
• wentylator na 12V

Schemat ideowy:

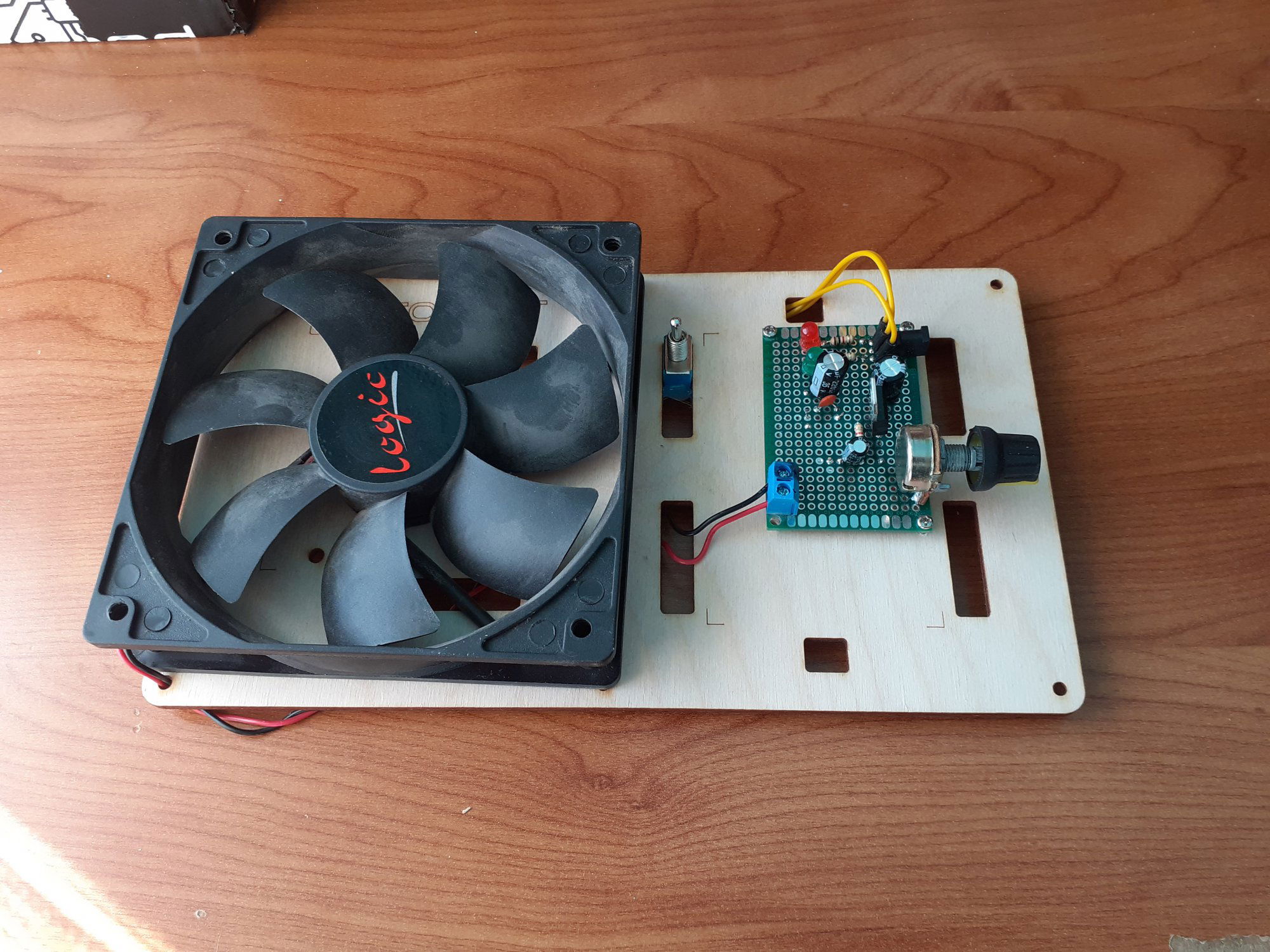

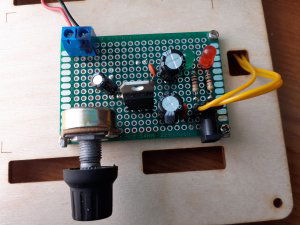

Działanie w praktyce:
