Popularny post takinijaki Napisano Kwiecień 26, 2020 Popularny post Udostępnij Napisano Kwiecień 26, 2020 Nie dawno wpadłem na pomysł stworzenia prostego alarmu dzięki któremu miałbym możliwość zabezpieczenia swoich robotów przed zabraniem przez młodszego brata do zabawy. Projekt zrealizowałem wykorzystując NE555, LM358, fotorezystor, buzzer, tranzystor BC547, potencjometr, rezystory 10kΩ ,100Ω 1kΩ , diodę laserową , złącze ark, diodę czerwoną, tact swicha, przełącznik klej na gorąco. KONSTRUKCJA OBWODU Fotorezystor i rezystor 10kΩ są połączone w sposób dzielnika napięcia jego wyjście do pinu nieodwracalnego LM358. Do pinu odwracalnego jest podłączone wyjście potencjometru a dwa pozostałe piny do plusa i minusa zasilania. Wyjście wzmacniacza podłączony jest do pinu bazy tranzystora NPN prze dwa rezystory 100Ω. Pin wyzwalający NE555 ma podpięty rezystor 10kΩ podobnie pin resetu NE555 dodatkowo między pinem resetu a zasilaniem jest przycisk służący do resetowania. Kondensator ceramiczny jest podłączony do pinu 4 NE555 a buzzer do pinu 3. DZIAŁANIE W tym alarmie LM358 działa jako komparator porównując napięcie na pinach odwracalnym i nie odwracalnym. Potencjometr służy do ustalania napięcia referencyjnego dla kompaktora. W zależności od rezystancji fotorezystora na wyjściu LM358 będzie stan niski(tranzystor wyłączony) albo wysoki(tranzystor włączony)Wyjście tranzystora jest połączone z pinem 2 NE555 co w przypadku włączenia tranzystora powoduje że na pinie 3 pojawia się stan wysoki(buzzer się aktywuje). WSKAŹNIK LASEROWY Tu niema za bardzo co opisywać to tak proste jak tylko możliwe.Ładowarka Li-Pol połączona z przełącznikiem i diodą laserową. Wszystko połączone za pomocą kleju na gorąco. MECHANIKA Elektronika alarmu znajduje się na plastikowym pudełku przyczepiona do niego klejem na gorąco.Ogólnym zamysłem było to żeby obudowa pozwoliła przymocować alarm za pomocą taśmy dwustronnej do np. drzwi pod stół itp. Dodatkowo jak widać na filmiku jest dioda informująca o zasilaniu alarmu którą można wyłączyć za pomocą przełącznika 1 za pomocą drugiego można włączyć/wyłączyć sam alarm. 2 1 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Kwiecień 27, 2020 Udostępnij Kwiecień 27, 2020 @takinijaki fajny projekt, na pewno wielu początkujących elektroników chętnie go odtworzy. Masz może schemat? Wiem, że jest opis, ale schemat też zawsze się przyda 🙂 Cytuj Link do komentarza Share on other sites More sharing options...

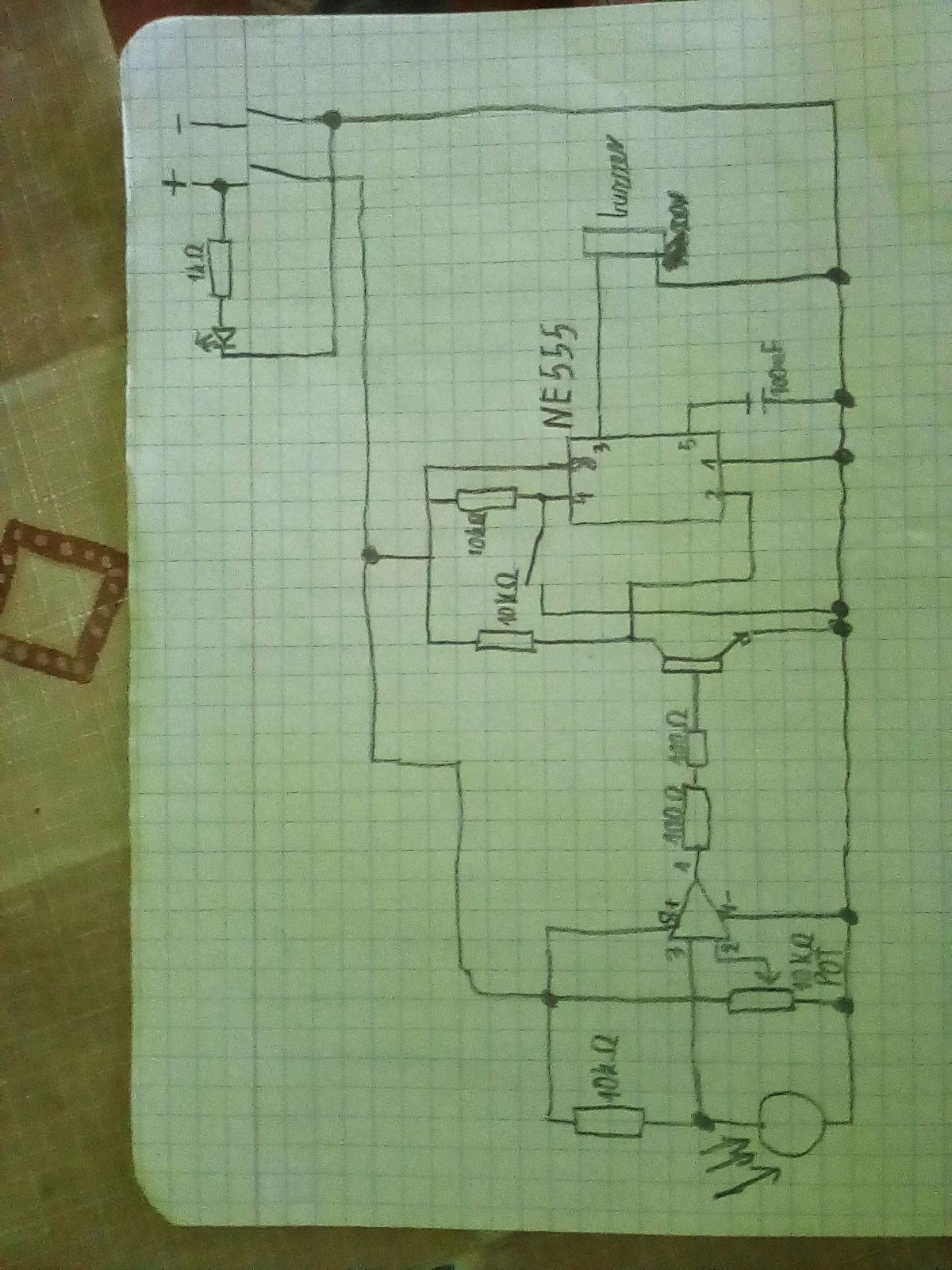

takinijaki Kwiecień 27, 2020 Autor tematu Udostępnij Kwiecień 27, 2020 Proszę bardzo. Cytuj Link do komentarza Share on other sites More sharing options...
wn2001 Kwiecień 28, 2020 Udostępnij Kwiecień 28, 2020 (edytowany) Witaj @takinijaki, gratuluję udanego projektu, układ NE555 jest bardzo fajny i można stworzyć na nim wiele ciekawych urządzonek 🙂 Mam nieco inne pytanie - jak chcesz zamontować układ? Nie boisz się, że np. ciekawski brat będzie zaglądał co się świeci i spojrzy wprost w laser? Przepraszam, że wychodzę tu z takim kwestiami BHP, ale zawsze do diod laserowych podchodzę nie może ze strachem, ale z pewną obawą 🙂 Pozdrawiam Edytowano Kwiecień 28, 2020 przez wn2001 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
takinijaki Kwiecień 28, 2020 Autor tematu Udostępnij Kwiecień 28, 2020 Przyznam się faktycznie o tym nie pomyślałem na początku ale wystarczyło umieścić laser odpowiednio pod łóżkiem a układ(za pomocą taśmy dwustronnej) pod szafką gdzie mam do niego w miarę wygodny dostęp. Jedyny problem to reset bo wymaga odczepienia układu i ponownego montażu. 1 Cytuj Link do komentarza Share on other sites More sharing options...
MarcinN Kwiecień 28, 2020 Udostępnij Kwiecień 28, 2020 Może i głupi pomysł ale jedyny jaki wpadł mi do głowy. Nie dwa osobne urządzenia (laser osobno, fotorezystor osobno) tylko wszystko na jednej płytce, świeci laser na małe lusterko odbija wiązkę do fotorezystora znajdującego się nad laserem, gdy aktywowany jest alarm to laser zostaje wyłączony. Co to daje? Że nigdy nie będzie mógł popatrzeć prosto w wiązkę bo zanim to zrobi to laser się wyłączy. Układ o tyle bezpieczny, że przesunięcie lustra czy samego czujnika co prawda załączy alarm ale nie wyrządzi żadnej krzywdy 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Kwiecień 29, 2020 Udostępnij Kwiecień 29, 2020 (edytowany) Pomysł nie taki głupi a nawet mądry. Tylko już ktoś to wymyślił i nazywa się czujnik refleksyjny 😉 mam kilka w szufladzie i działają bardzo dobrze, potrafią wykryć nawet puszki i wiele powierzchni mocno odbijających. Podobne czujki stosuje się np. w tramwajach, także tu też by się nadała. Edytowano Kwiecień 29, 2020 przez Gieneq Cytuj Link do komentarza Share on other sites More sharing options...
takinijaki Kwiecień 29, 2020 Autor tematu Udostępnij Kwiecień 29, 2020 To dobry pomysł szczególnie jak będę chciał zabezpieczyć większy teren tym alarmem. Co do bezpieczeństwa jak umieści się alarm w odpowiednim miejscu(tzn. na wysokości stóp) ryzyko, że ktoś spojrzy w laser jest małe chociaż wtedy możliwe jest to że, alarm zostanie po prostu ominięty. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Kwiecień 29, 2020 Udostępnij Kwiecień 29, 2020 To w razie czego chętnie sprzedam moje czujniczki 🙂 nie planuję robić podobnych zabezpieczeń, ale kiedyś był pomysł. Cytuj Link do komentarza Share on other sites More sharing options...
Prometeuszanin Styczeń 6, 2022 Udostępnij Styczeń 6, 2022 (edytowany) Świetny projekt. Dzięki zastosowaniu własno robionym czujnikom laserowym można zaoszczędzić pieniądze i dostosować ich zasięg do swoich potrzeb używając różnego rodzaju laserów Edytowano Styczeń 6, 2022 przez edgariwanow Cytuj Link do komentarza Share on other sites More sharing options...
