Inny prąd kolektora niż zakładany

[daniel1]

Cześć,

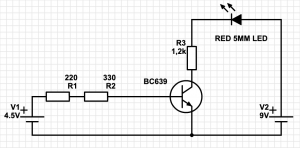

skonstruowałem obwód z tranzystorem, lekko zmodyfikowany niż ten w kursie, oto on:

Zrobiłem pomiary prądu i coś mi się tutaj nie zgadza, oto one:

I_B = 6,8 mA

I_E = 39,1 mA

I_C = 33,6 mA

Nie rozumiem dlaczego I_C jest równe 33,6 mA, skoro (9 V - 2 V) / 1200 Ω = 0,005 A = 5mA

Proszę o pomoc gdzie moje rozumowanie jest błędne lub gdzie brakuje mi wiedzy.

[Gieneq]

@daniel1 witam na forum 🙂 Wydzieliłem twoje zapytanie z tematu dotyczącego bezpośrednio kursu elektroniki.





Faktycznie ciekawa sprawa, a dioda Ci się nie zagrzała (albo nawet spaliła)? Bo 33mA dla LED to sporo. Możesz zmierzyć spadek napięcia na diodzie, bo może te 2V to teoria? I jeszcze napięcie baza-emiter jakie masz?

Edytowano Lipiec 17, 2020 przez Gieneq

[daniel1]

Dioda działa cały czas, nie jest cieplejsza niż temperatura ciała. Za to rezystor R3 jest bardzo ciepły.
Spadek napięcia na diodzie to 1,95 V.
U_BE = 0,77 V

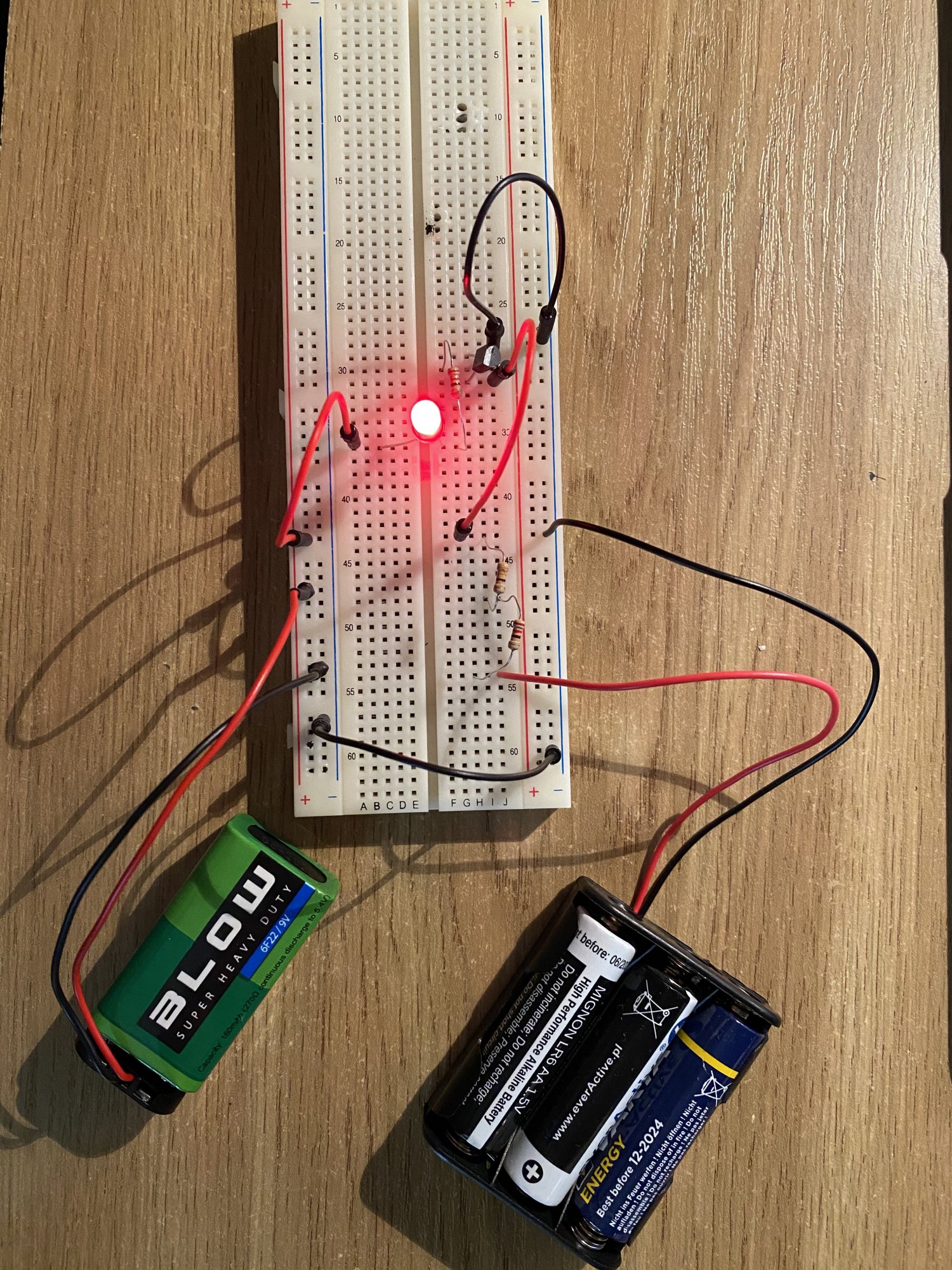

Załączam zdjęcie układu:

[daniel1]

Ok, znalazłem problem. Pomyliłem rezystory, zamiast 1,2k Ω użyłem 220 Ω.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Gieneq]

@daniel1 to by się teraz zgadzało 🙂 rezystor 1,2k jest raczej mniej popularny, a 220R jak najbardziej sie nadaje tylko na zasilanie 5V, a przy 9 jest jak piszesz ponad 31mA.

Możesz jednak zostawić rezystor i sterując prądem bazy ograniczyć prąd IC 😉 tak dla testu możesz zrobić eksperyment, ogranicz prąd bazy, daj powiedzmy 10x mniejszy i sprawdz jaki będzie Ic.







[daniel1]

Zrobiłem tak jak napisałeś.
Prąd bazy dałem mnie więcej 10x mniejszy.
Teraz I_B = 0,00055 A, a prąd kolektora w zasadzie pozostał ten sam I_C = 31,5 mA.

Czyżbym jeszcze za mało zmniejszył prąd bazy?

[mjskr]

1. Jaką β (wzmocnienie prądowe) ma twój tranzystor? Po obniżeniu prądu bazy wynika, że wynosi ok. 57. Według różnych not katalogowych dla BC639 jest to wartość możliwa/poprawna.
2. Jeśli β = 50 to ustaw prąd bazy na 0,4 mA. Wtedy I_c = 20 mA i z reguły dla diody LED jest to wartość odpowiednia. Jeśli dioda nie będzie świecić to zwiększ prąd bazy do np. 0,5 mA.
3. Co do wartości z początku twojego tematu (I_B = 6,8 mA), nawet po zmianie rezystora R_c na 1,2 kΩ tranzystor pracuje w nasyceniu (U_CE = 0). Powodem jest za duży prąd bazy.
4. Policz sobie β-ty dla obu swoich wariantów. Wynika z tego, że gdy zmniejszyłeś prąd bazy β wzrosła z 5 do 57 - te 5 to jest bardzo mało i może dawać do myślenia.

Dla jasności. Znam podstawy podstaw mikroelektroniki więc mogę się tu mylić bo nadal się uczę. Mam nadzieję, że trochę pomogłem.

Edytowano Lipiec 18, 2020 przez mjskr
Błąd w obliczeniach bety
