Rezystor 5 pasków rozkodowanie


Gość Adam

Pomocna odpowiedź

Witam.



Przerabiam temat rezystorów i dla ćwiczenia rozkodowuje sobie paski różnych rezystorów.

Jeden okazał się zupełnie nie jasny.



5 pasków

Biały

Brązowy

Zielony

Złoty

Zielony

Wg. Mnie jak i wg. Dekoderów/kalkulatorów pasków, rezystancja powinna wynosić 91,5Ω i tolerancji 0,5%

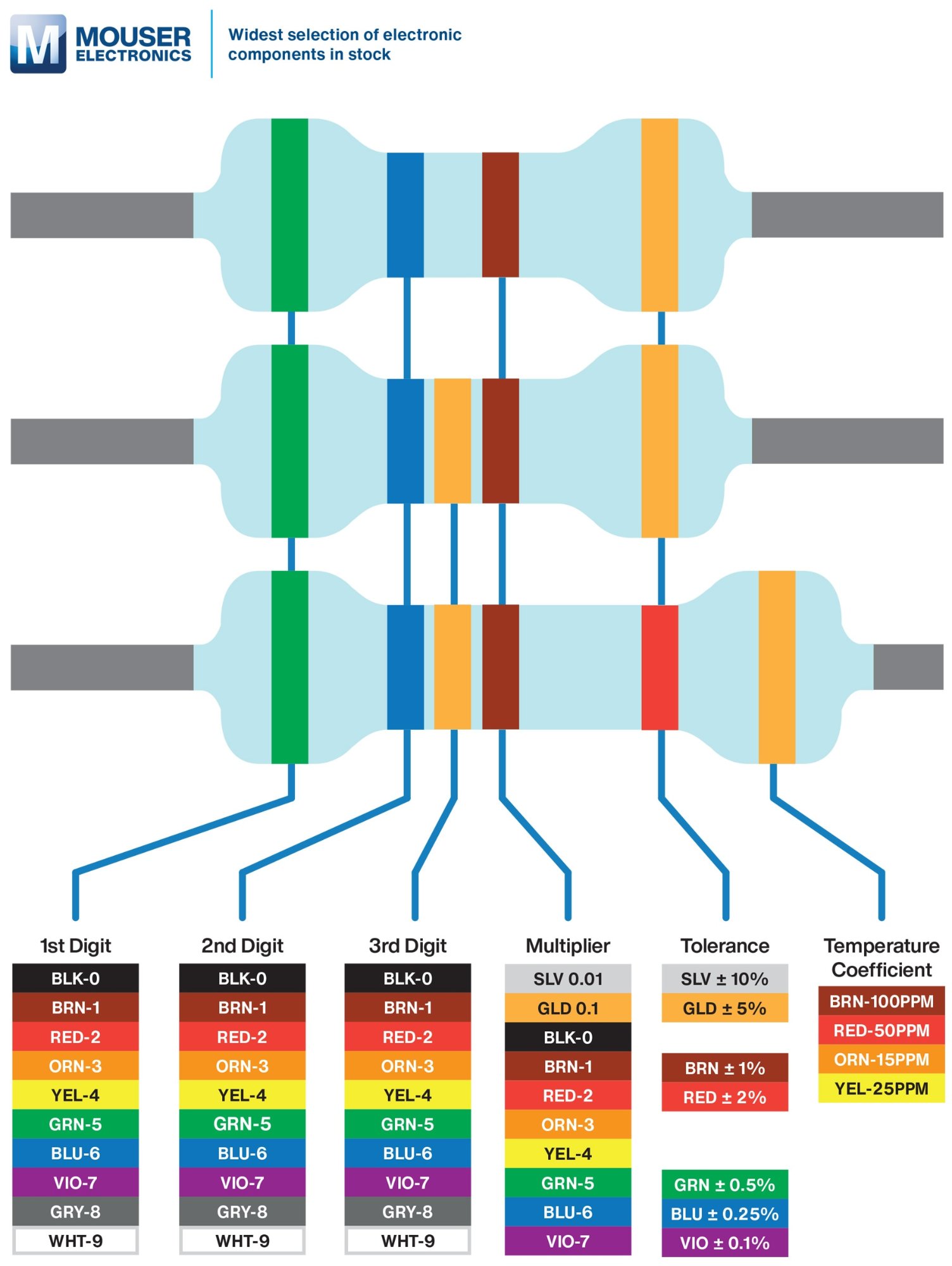

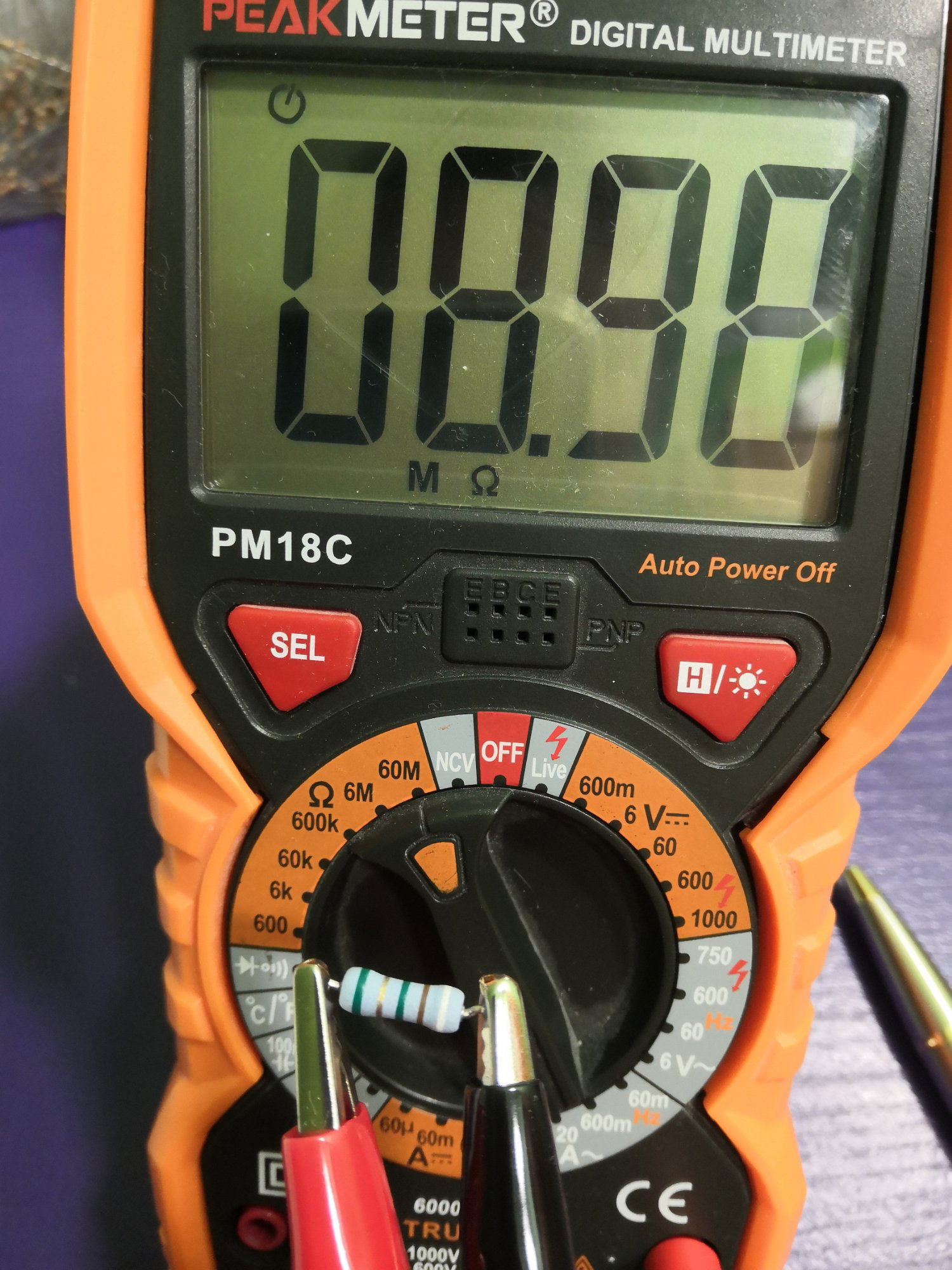

Natomiast miernik pokazuje wartość 8,99MΩ



Ktoś mógłby mi powiedzieć skąd taki wynik na mierniku?



Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Nie, no, jasne, 9.1M to raczej w kategorii "popsuty dławik" a może kondensator? Raczej chodziło mi o to, że oznaczanie innego rodzaju elementów może być inne. Są dławiki wyglądające jak oporniki osiowe więc szansa jest, choć osobiście skłaniam się ku 9.1meg a pomiar to potwierdza.

  • Lubię! 1
Link do komentarza
Share on other sites

Witam

Pozwolicie, że się wepchnę w temat?

Jestem laikiem i rozkminiam te paski na rezystorach. I wszystko fajnie kiedy rezystor jest sprawny, mam potwierdzenie, że dobrze bądź źle odczytuję ale natrafiłem na takie dla mnie problematyczne z 5 paskami - nie dość, że nie jestem pewny kolorów to pomiary są dziwne i prawdopodobnie te rezystory są uszkodzone (lub nie są tylko ja źle odczytuję).

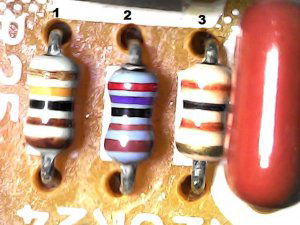

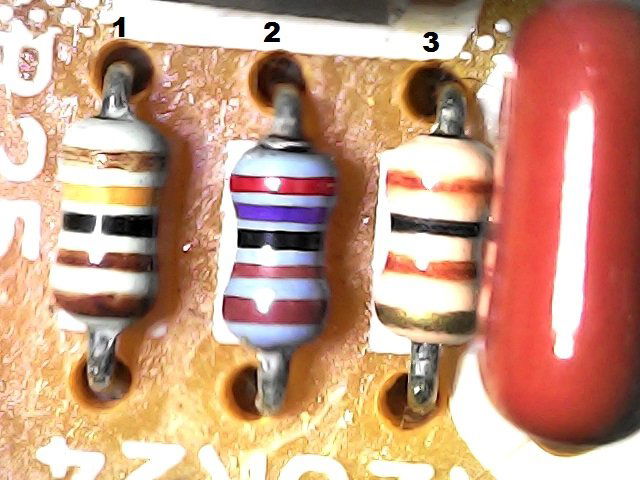

Rezystor 1 - miernik pokazuje mi 640Ω, odczytuję go z pasków jako 1,3kΩ ale nie jestem pewien - czy ktoś bardziej doświadczony mógłby zerknąć na zdjęcie dokonać identyfikacji (czy ten pierwszy pasek wygląda na brązowy w ogóle? :)   )

Rezystor 2 - miernik pokazuje 680Ω, wg mnie ma mieć 2,7kΩ, ta sama sytuacja co wyżej

Rezystor 3 to 100Ω wg mnie i miernika więc tutaj raczej jest wszystko OK ale on ma 4 paski.



I mam jeszcze pytanie odnośnie szukania ewentualnych zamienników. Czy fakt, że rezystor ma 4 czy 5 pasków ma jakieś znaczenie przy tej samej rezystancji?


Link do komentarza
Share on other sites

@Lamar tak, dobrze liczysz rezystancje. Przy 5 paskach 3 pierwsze to są wartości np. dla rezystora nr 2 wychodzi: 270, kolejny to mnożnik np 10x (brązowy) i z tego masz 2,7k, ostatni to tolerancja.

Dnia 31.12.2021 o 14:03, Lamar napisał:

Czy fakt, że rezystor ma 4 czy 5 pasków ma jakieś znaczenie przy tej samej rezystancji?

Więcej pasków pozwala doprecyzować opór - czyli powinny mieć mniejszą tolerancję. Te rezystory mają ostatni pasek brązowy czyli 1% tolerancji (lepsze niż popularne ze złotym).

Podobno 5 paskowe w obudowach niebieskich są wykonane z innego materiału i mają zastosowania bardziej specjalistyczne ale tu może nie będę zbyt wiele pisał, bo są to tylko informacje wyczytane z książki. Podobno miało to znaczenie jak na rynku miały się dobrze równocześnie rezystory z folii węglowej i metalowej.

  • Lubię! 1
Link do komentarza
Share on other sites

@Gieneq  Dzięki za odpowiedź.

A rezystor 1? Niby pierwszy pasek brązowy ale chyba troszkę poskąpili farby....



Z tym kolorem to mi wbiłeś klina troszkę. Ale rozumiem, że w dzisiejszych czasach (bo faktycznie te rezystory siedzą w ponad 20-letnim urządzeniu) ten kolor nie ma znaczenia i mogę kierować się tylko rezystancją i tolerancją?

Link do komentarza
Share on other sites

@Lamar 1 - brązowy, żółty, czarny (czytane od góry) czyli 140 x 10 (brązowy) 1%. Ciekawe że miernik ma inne odczyty, może faktycznie są uszkodzone. Wyglądają na dość wiekowe, a przynajmniej pcb wygląda wiekowo.

  • Lubię! 1
Link do komentarza
Share on other sites

51 minut temu, Marekk napisał:

Miernik ma inne (niższe) odczyty? A czy pomiar był dokonany bez wylutowania rezystorów z płytki?

Tak, pomiar bez wylutowania. Ale miernik raczej dobrze wskazuje - inne rezystory na płytce pokazywał normalnie (również bez wylutowania).

Link do komentarza
Share on other sites
