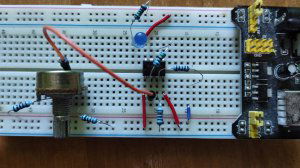

kolegajacek Napisano Maj 20, 2021 Udostępnij Napisano Maj 20, 2021 Jestem w trakcie przerabiania kursu elektroniki II. Jednak układ LM311 nie działa tak jak powinien. Niezależnie od tego czy na wejściu nieodwracającym jest napięcie wyższe czy niższe, niż na wejściu odwracającym, umowny wyjściowy tranzystor jest w stanie nasycenia - dioda ciągle świeci, nawet po dołączeniu wejścia (+) do masy. Wydaje mi się, że podłączenie jest okej, próbowałem najpierw bez sprzężenia, potem ze sprzężeniem. Układ zasilony z 5V, rezystory do dzielników 10kΩ, potencjometr 10kΩ, rezystor diody 220Ω, rezystor do sprzężenia 1MΩ. Na wejściu (-) mam 2.5V na wejściu (+) od 1.65V do 3.28V. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Maj 21, 2021 Udostępnij Maj 21, 2021 A zrób tak, wyrzuć potencjometr i zrób na wejściu (+) napięcie 5V - rezystorem np. 10k do szyny zasilającej, na (-) 10k do minusa. Wyrzuć LED, podłącz wyjście rezystorem np. 10k do zasilania i zobacz jakie jest napięcie na wyjściu miernikiem. Następnie zamień wejścia komparatora i zobacz znowu wyjście miernikiem. Raz powinno być bliskie zasilaniu raz zero. Cytuj Link do komentarza Share on other sites More sharing options...

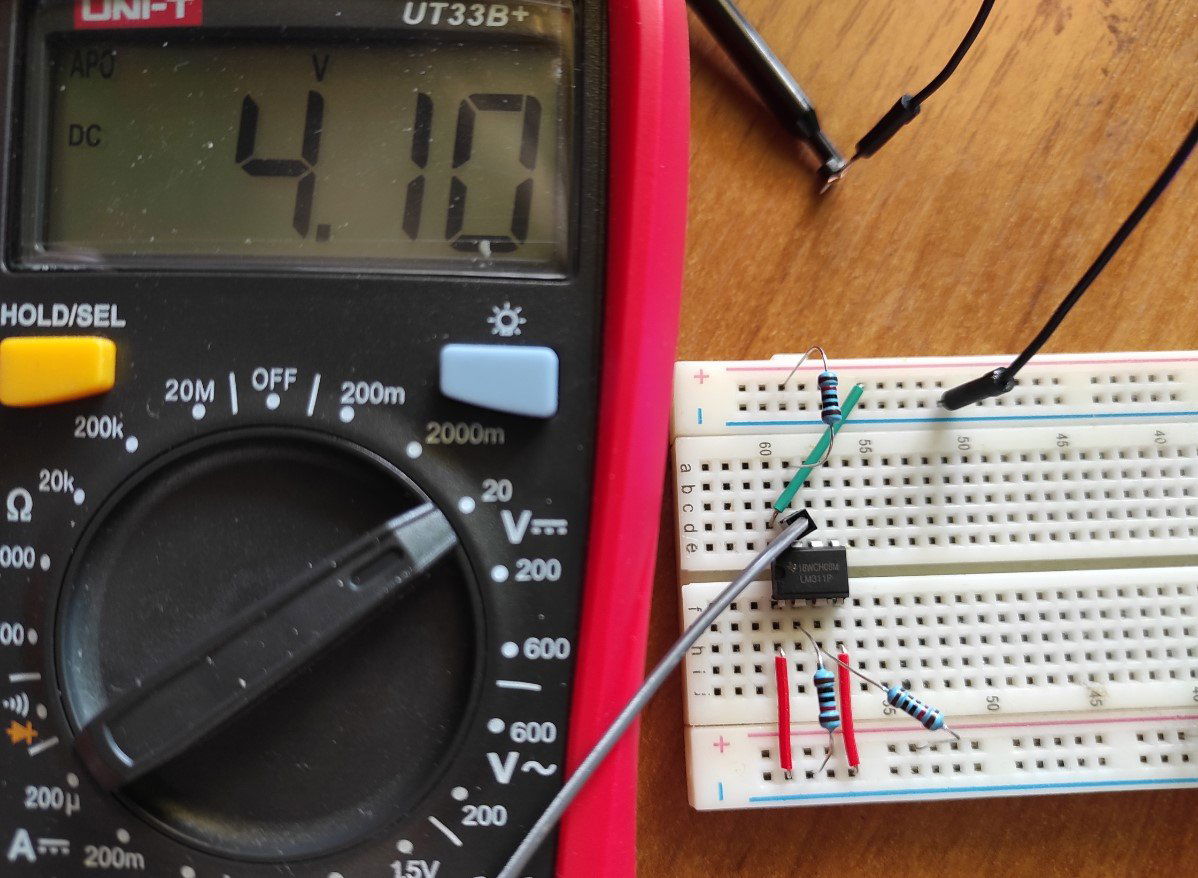

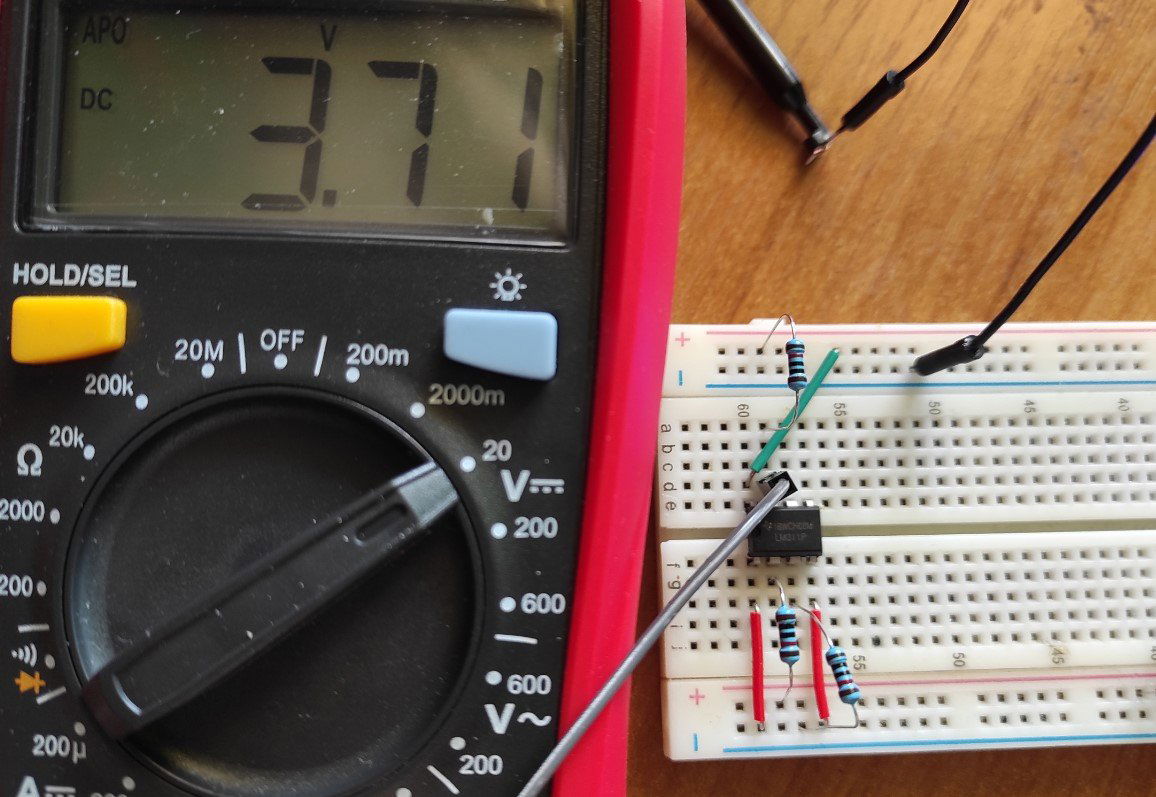

kolegajacek Maj 21, 2021 Autor tematu Udostępnij Maj 21, 2021 Zgadzam się, że tak powinno być, ale u mnie jest inaczej. Użyłem nowego LM311, na wypadek gdybym tamten jakoś uszkodził wcześniej. Gdy na (+) mam 5V, a na (-) masę, to na wyjściu jest 3.71 V. W odwrotnej konfiguracji (+) masa, (-) 5V na wyjściu jest 4.1 V. Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Maj 21, 2021 Udostępnij Maj 21, 2021 (edytowany) @kolegajacek bardzo podejrzane. A gdzie kupowałeś te scalaki? Ostatnio testowałem 3 LM311 z 3 różnych źródłem i z jednego źródła kompletnie nie działały, do tej pory nie wiem dlaczego. Dodaj kondensator 100uF i 100nF przy scalaku w zasilaniu. Spróbuj jeszcze inne zasilanie, może bateria 9V, bo wg dokumentacji ten układ zaczyna działać od 5V. Pewnie w tym zasilaczu do płytki stykowej jest jakiś odpowiednik 7805/1117 co daje 5V. Edytowano Maj 21, 2021 przez Gieneq Cytuj Link do komentarza Share on other sites More sharing options...
