Fałszywy stan pinów INPUT z użyciem ekspandera MCP23017 oraz ESP8266


Pomocna odpowiedź

Dobra, jakie masz rezystory podciągające na liniach SDA i SCL? Bo jeśli dalej 100k to takie coś nie ma prawa działać. Ja dla 3.3V i układów które nie mają wewnętrznych rezystorów (np. PCF8574, nawiasem mówiąc do Twoich celów chyba lepszy niż ten cały MCP) stosuję 4.7k i działa od strzału.





Link to post
Share on other sites
4 godziny temu, ethanak napisał:

Dobra, jakie masz rezystory podciągające na liniach SDA i SCL?

Dałem takie jakich próbowałeś Ty - 4,7K. Niestety efekt ten sam 😕 Po uruchomieniu pokazuje stany poprawnie, robię flash oprogramowania - wszędzie wyskakują 1, 1, 1 (powinno być 0, 0, 1 - 2 kabelki mam podłączone i sprawdzam reakcję). Spróbuję jeszcze dorzucić kondensator, jednak nie mam wartości takich jakich o jakich napisał @_LM_ (Przy konwerterze na nóżkach zasilania kondensator 10u i 100nf to sprawi że układ będzie odporniejszy na szpilki w zasilaniu).
Mam natomiast kondensatory elektrolityczne o pojemnościach: 16V 10uF, 16v 270uF, 25V 1000uF, 16v 1500uF, zatem czy mogę zastosować je w zamian?

Link to post
Share on other sites

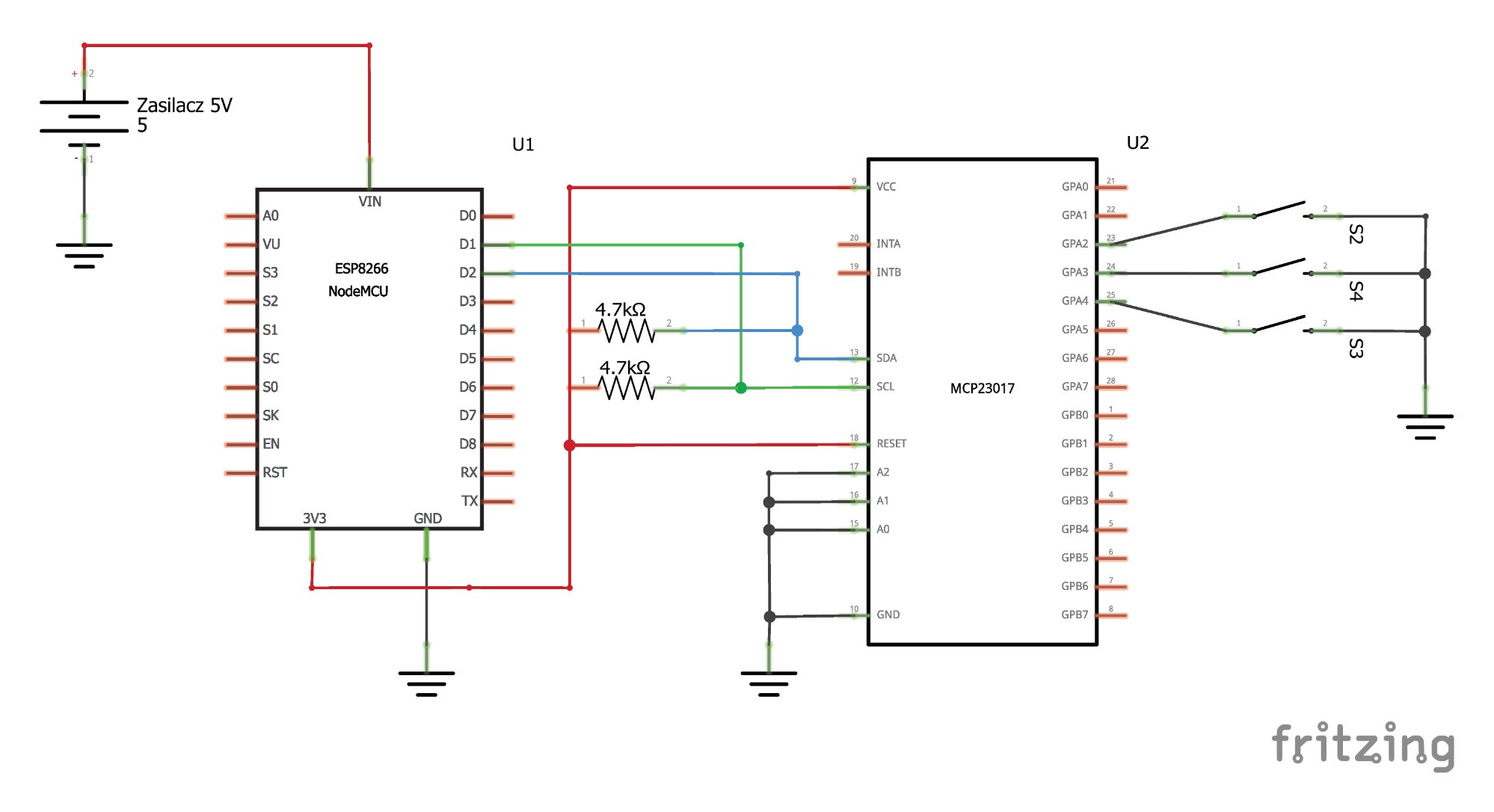

Układ obecnie wygląda tak jak na schemacie poniżej (problem wciąż występuje). Chcę spróbować także dodać kondensatory, wtedy napiszę czy coś to pomogło.


Link to post
Share on other sites
5 godzin temu, _LM_ napisał:

A zrobiłeś chociaż minimum tego co pisałem? choćby filtrowanie zasilania?

Zrobiłem i testowałem jak zalecałeś. Rezystory podciągające także wstawiłem. Natomiast przy filtrowaniu potrzebuję drobnej porady odnośnie kondensatorów. Zerknij w powyższy post w wolnej chwili jeśli możesz 🙂

Link to post
Share on other sites
