Fałszywy stan pinów INPUT z użyciem ekspandera MCP23017 oraz ESP8266


Pomocna odpowiedź

(edytowany)

Przy tych długościach to należałoby zastosować opto izolację np pc817. Przy konwerterze na nóżkach zasilania kondensator 10u i 100nf to sprawi że układ będzie odporniejszy na szpilki w zasilaniu, rezystory podciągające (i2c) tak jak pisałem lepiej dać niż kombinować czemu nie dziala, poprawiają stabilność linii danych, zwiększają wydajność prądową wyjścia esp, oraz dzięki nim niema stanów nieustalonych gdy esp budzi się po resecie. Z resztą to dotyczy wszystkich układów z i2c na pokładzie.

Edytowano przez _LM_
Link to post
Share on other sites
(edytowany)

W ogólne jak teraz patrzę że coś tam idzie do bramki więc zakładam że równolegle z innymi przewodami to nad tymi transoptorami bym się nawet nie zastanawiał. W sensie od razu je uwzględnił w projekcie

Edytowano przez _LM_
Link to post
Share on other sites
2 godziny temu, BananWszyscy napisał:

i2c i 7 metrów?

7m to przewód między stykami pinu INPUT, a GND.

Linie I2C są poprowadzone przewodami o długości ~6cm.

Link to post
Share on other sites

A co jest po drugiej stronie tego kabla? Jakiś uczciwy styk? Jakieś wyjście TTL? Bo chyba nie fotokomórka (takie coś ostatnio widziałem jakieś 40 lat temu)

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)
1 godzinę temu, ethanak napisał:

A co jest po drugiej stronie tego kabla? Jakiś uczciwy styk? Jakieś wyjście TTL? Bo chyba nie fotokomórka (takie coś ostatnio widziałem jakieś 40 lat temu)

Od pinu INPUT i GND lecą 2 kabelki i stykają się w przekaźniku na fotokomórce 🙂 AleAle też tak jak piszę - na stykach INPUT bezpośrednio w ESP8266 to wszystko działało bez problemu, jednakże chcę rozszerzyć ilość wejść/wyjść 😕 Nie sądziłem, że z tym modułem MCP23017 będzie aż tyle zabawy i problemów.

Edytowano przez MisiekD
Link to post
Share on other sites
(edytowany)

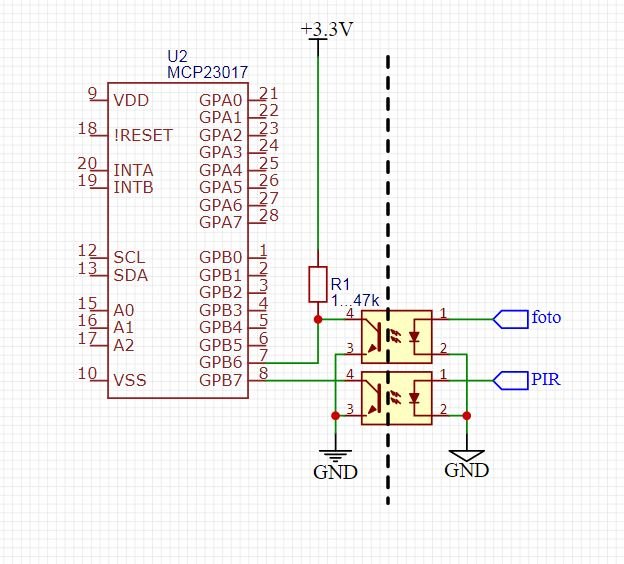

taki układ plus izolowana przetwornica DC/DC i po bólu. Dodatkowo twoje urządzenie stanie się odporne na przepięcia i nawet jak coś pójdzie nie tak to spalisz optoizolatory a nie elektronikę. R1 traktuj jako opcjonalny. Zamiast pojedyńczego pc817 są wersje zespolone w większych obudowach.
