Piszczące silniki DC, brak ruchu robota


kiker212

Pomocna odpowiedź

Tak to masz podpiete mniej wiecej??


Zaraz...bo to chyba inaczej sie steruje niz ty masz w kodzie...do jednego silnika masz dwa piny i na jeden pin podalesz high/low a na drugi pwm...

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

Tak jest to ten sam układ. Na dwa piny muszę podać high/low bo w taki sposób steruje kierunkiem a mam 3 piny in1 i in2 i enable(ten pin do pwm) to samo z drugiej strony czyli mam łącznie sześć wyjść a nie cztery.

5 minut temu, farmaceuta napisał:

Tak to masz podpiete mniej wiecej??


Zaraz...bo to chyba inaczej sie steruje niz ty masz w kodzie...do jednego silnika masz dwa piny i na jeden pin podalesz high/low a na drugi pwm...



Edytowano przez kiker212
Link do komentarza
Share on other sites

6 minut temu, kiker212 napisał:

 a mam 3 piny in1 i in2 i enable(ten pin do pwm) to samo z drugiej strony czyli mam łącznie sześć wyjść a nie cztery.

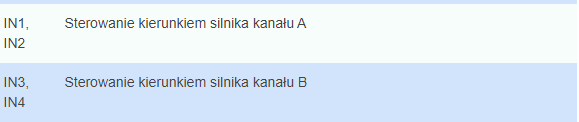

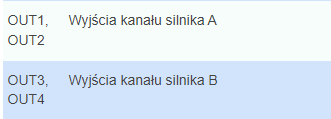

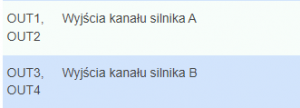

Cos ty mnie tu oszukujesz😉 do sterowania masz 4 piny...a enable sluzy do wlaczania/wylaczania calego sterownika( lub jesli masz dwa enable to wylaczenie kanalow indywidualne) teraz jednak nalegam na zdjecie twgo stera...tak zeby opis pinow bylo widac..

Link do komentarza
Share on other sites

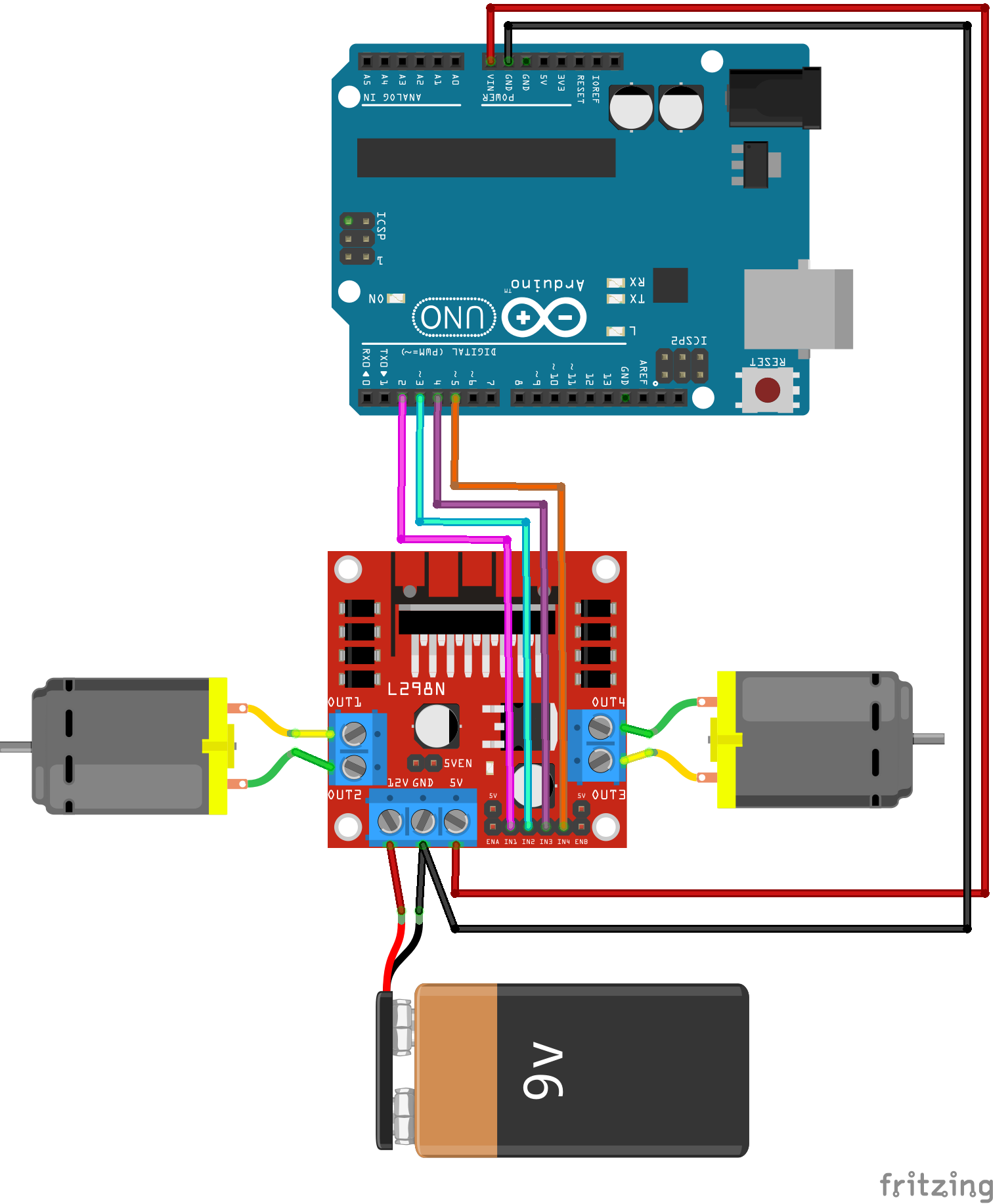

No i jest rozwiazanie...😉 Masz podlaczyc tak jak na zalaczonym schemacie i piny in2/in4 sluza do pwm! (Dowolne piny ktore generuja pwm na ardu) A in1/in3 to kierunek!

Enable mozesz sobie darowac...uzywasz tylko wtedy kiedy chcesz programowo wylaczyc sterownik(zasilanie stera)

Edytowano przez farmaceuta
Link do komentarza
Share on other sites
