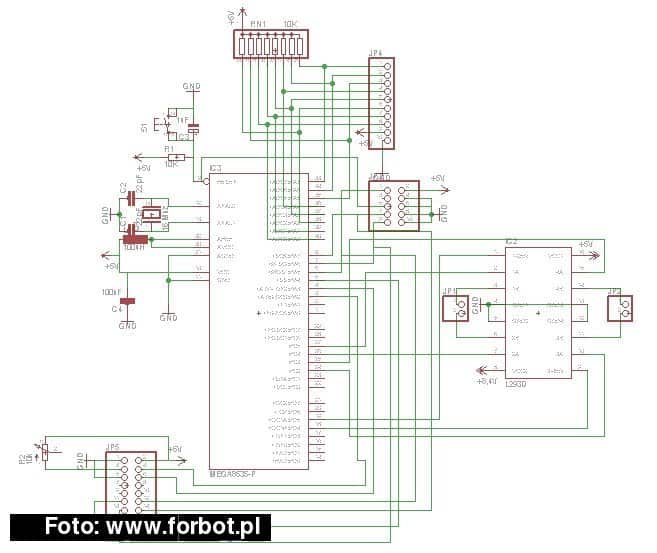

Atmega8535 powinna być bez problemu obsługiwana przez BASCOMa ("m8535.dat"). Co do schematu, pierwsze co mi się rzuca w oczy to podłączenie ARef'a. Warto dodać dławik i nieco kondensatorów odsprzęgających do zasilania; coś takiego:

Druga sprawa to zasilanie logiki mostka napięciem 8,4V - niby można, tylko czemu? Skoro masz 5V (zakładam, że stabilizowane - w przeciwieństwie do 8,4V) to podłącz je do mostka (pin 18). Nie mam czasu na szperanie w nocie, ale może być problem z rozróżnianiem logicznego 0 i 1 przy takim napięciu... Niech mądrzejsi się wypowiedzą na ten temat 😉

A, i do złącza czujników warto doprowadzić VCC (5V) i GND - dwa dodatkowe piny.

Jeśli chodzi o podłączanie LCD, to chyba najlepszy opis jaki znalazłem:

http://www.qsl.net/pa3ckr/bascom%20and%20avr/using%20an%20lcd/index.html

  • Lubię! 1
Link do komentarza
Share on other sites

Jaką rezystancję powinien mieć ten dławik ?? Według mnie jeżeli zasilę l293d z 5v to silniki dostaną nie całe 4. Może się mylę. Porty które mają PWM to są zaczynające się na OC ?? 2 porty są oznaczone OC1a a drugi OC1b mogę z nich równocześnie korzystać.

[ Dodano: 22 Cze 10 03:41 ]

Jeszcze mam pytanie najpierw podpina się kwarc a potem pisze fusy aby go obsługiwał?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Czy ja wiem czy rezystancja jest taka istotna? 😉 To cewka, potrzebujesz indukcyjności np. 100uH (jak na schemacie).

Pin 6 to napięcie jakim będą zasilane silniki, 16 to pin odpowiedzialny tylko za zasilanie logiki (nota katalogowa nie gryzie).

OC1A i OC1B to timery, możesz z nich korzystać równocześnie - PWM w BASCOMIE - temat wałkowany dziesiątki razy na forum + polecam notę katalogową uC.

Najpierw kwarc, potem ustawiasz fuse bity.

  • Lubię! 1
Link do komentarza
Share on other sites

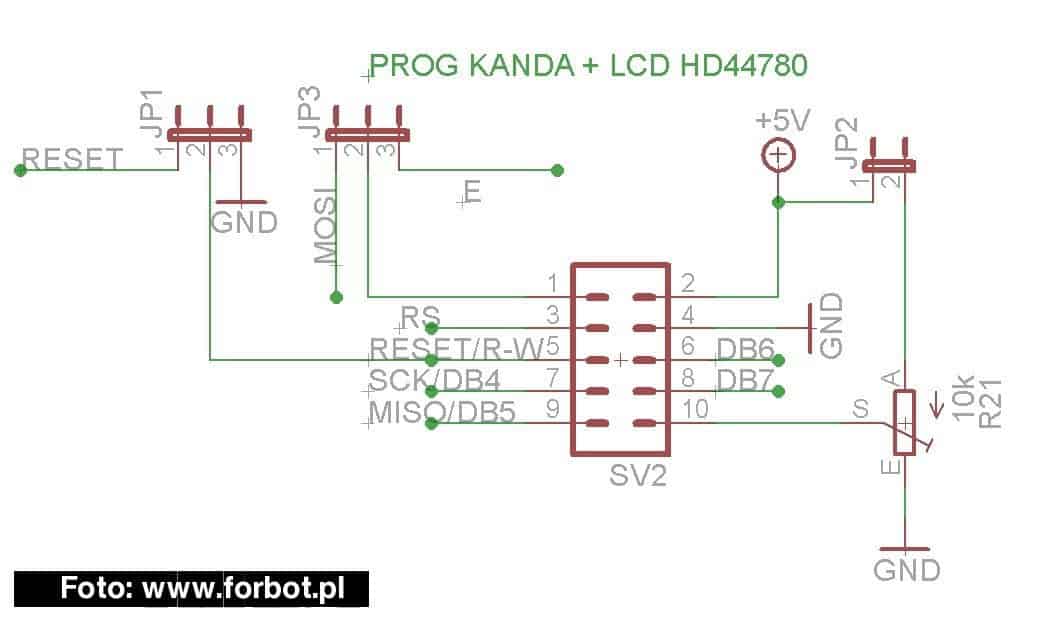

Co do podłączenia LCD proponuję Ci coś takiego:

Jeśli nie programujemy µC, ani nie korzystamy z inferfejsu szeregowego, możemy wykorzystać wolne piny złącza programatora typu Kanda, 4 są zwarte do masy, w domyśle mają służyć za ekran, ale nie zauważyłem problemów przy kablu o długości 50 cm jeśli nie są zwarte do masy.

Zalety tego rozwiązania:

➕ oszczędzamy miejsce na płytce - tylko jedno złącze

➕ zmniejszamy ilość użytych wyprowadzeń µC

A minusy:

➖ Musimy dodać 2 zworki

➖ troszkę bardziej skomplikowane poprowadzenie ścieżek,trzeba dodać zworki na pcb

➖ trzeba zrobić sobie odpowiedni kabelek(taśmę)

Przykład jak ja to zrobiłem: zworką rozdzielone: RESET-RW, oraz MOSI-ENABLE(mosi to także nóżka wyjścia timera). Podczas programowania przekładamy zworki JP1,JP3 w pozycje 1-2, a w przy podłączeniu LCD 2-3.

  • Lubię! 1
Link do komentarza
Share on other sites

lcd 2x16 zazwyczaj mają wyprowadzone piny w jednej linii, więc nie podepniesz go w gniazdo 2x7, a na wykorzystanie pomysłu regrom'a, to nie wygląda

no i część netsów z tego złącza do niczego nie prowadzi (jak nie ma kropki na połączeniu to tego połączenia nie ma)

  • Lubię! 1
Link do komentarza
Share on other sites

Poprawie to. Wyświetlacz będzie 8x2 który ma tak wyprowadzone. Pomysłu nie wykorzystałem. Mam 2 oddzielne złącza. Który pin on lcd odpowiada za podświetlanie ??

Link do komentarza
Share on other sites

Ok widzę. Zaraz wrzucę ostateczną wersję.

[ Dodano: 22 Cze 10 09:41 ]

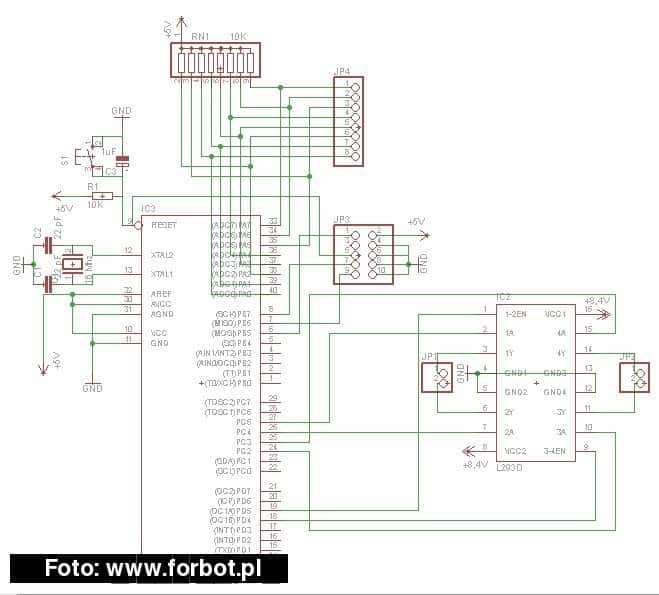

Już tylko w pliku bo w screenie się nie zmieści. Proszę szczególnie lcd, zasilania i czy te porty których użyłem będą dobre. Na moje oko wszystko jest dobrze ale jak ktoś sprawdzi będę wdzięczny.
