Bobby Czerwiec 23, 2010 Udostępnij Czerwiec 23, 2010 Ja ze swojej strony sugerowałbym wrzucanie schematów też do postu jako png albo coś podobnego, bo nie kążdy ma możliwość ściągnięcia tego albo sprawdzenia w eaglu. Duża część użytkowników używa też protela, więc nie pomogą 🙂 A na temat - nie wiem czy widziałeś jaki ogromny potencjometr wrzuciłeś do tego schematu. Mała leżąca peerka by wystarczyła, przecież to nie audio 🙂 Ogólnie to sugerowałbym, każdemu kto zabiera się za robienie schematu i płytki, żeby robić te dwie rzeczy równolegle - parę elementów na schemacie -> płytka itd. Dławik też jakiś fikuśny i kondensatory smd 🙂 1 Cytuj Link do komentarza Share on other sites More sharing options...
Armir Czerwiec 23, 2010 Autor tematu Udostępnij Czerwiec 23, 2010 Nawyk, Wielkie dzięki. BoBBy, Potencjometru nie mogłem znaleźć ,a kondensatory to przez gapiostwo. Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Czerwiec 23, 2010 Udostępnij Czerwiec 23, 2010 Biblioteka rcl, podfolder POTENTIOMETER, R-TRIMMr 🙂 Cytuj Link do komentarza Share on other sites More sharing options...

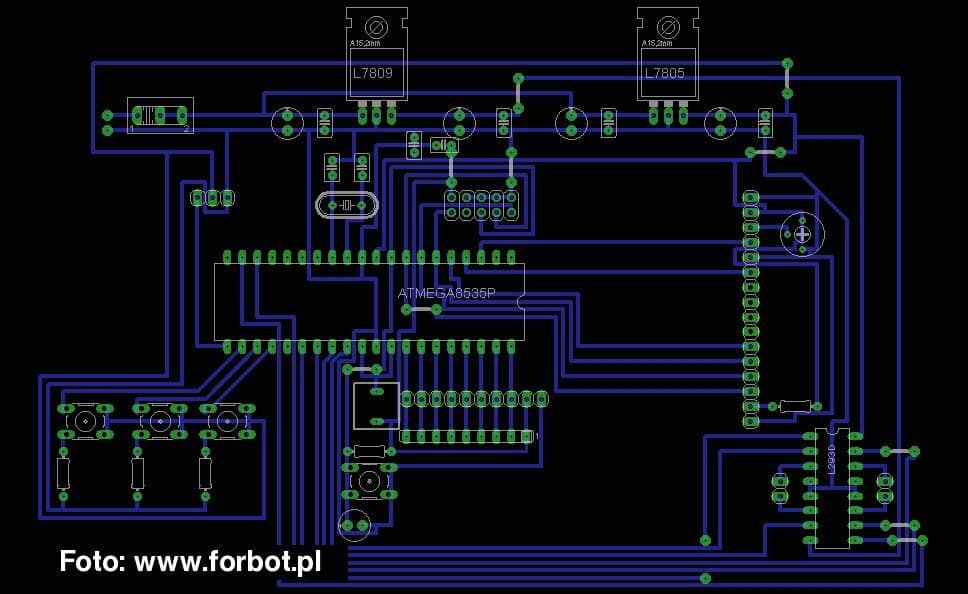

Armir Czerwiec 24, 2010 Autor tematu Udostępnij Czerwiec 24, 2010 Dobra skończyłem płytkę. Przesunąłem tylko 2 wejścia od l293d pod porty tosc1 i tosc2. Nie będę miał z tym problemu ? Płytkę sprawdzałem ale wiecie jak to jest. [ Dodano: 24 Cze 10 07:36 ] płyta.rar Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Nawyk Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 Wygląda ok. Na przyszłość - staraj się unikać prowadzenia ścieżek pod kątem prostym. Warto też dawać szersze ścieżki dla zasilania i silników (tam, gdzie występują większe prądy). 1 Cytuj Link do komentarza Share on other sites More sharing options...
Armir Czerwiec 24, 2010 Autor tematu Udostępnij Czerwiec 24, 2010 Dzięki wielkie. A te piny tosc1 i tosc2 nie przeszkodzą. Szukałem o nich ale nic nie piszą. Edit To ma coś z kwarcem ?? Cytuj Link do komentarza Share on other sites More sharing options...
Hudyvolt Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 masz zwarcia na tej płytce. np. switch na dole po środku (ten tuż nad kondensatorem) - lewe pady stykają się z sąsiednią ścieżką. W wielu miejscach także ścieżki/pady są tak blisko siebie, że na 95% porobisz tam zwarcia wykonując płytkę/lutując te elementy. I u góry jeden kondensator ma nie podłączoną jedną nóżkę. TOSC jest na dodatkowy kwarc np. zegarkowy ~32kHz, nie musisz się tym przejmować bo to trzeba dodatkowo zaprogramować. Normalny podłączasz pod XTAL. 1 Cytuj Link do komentarza Share on other sites More sharing options...

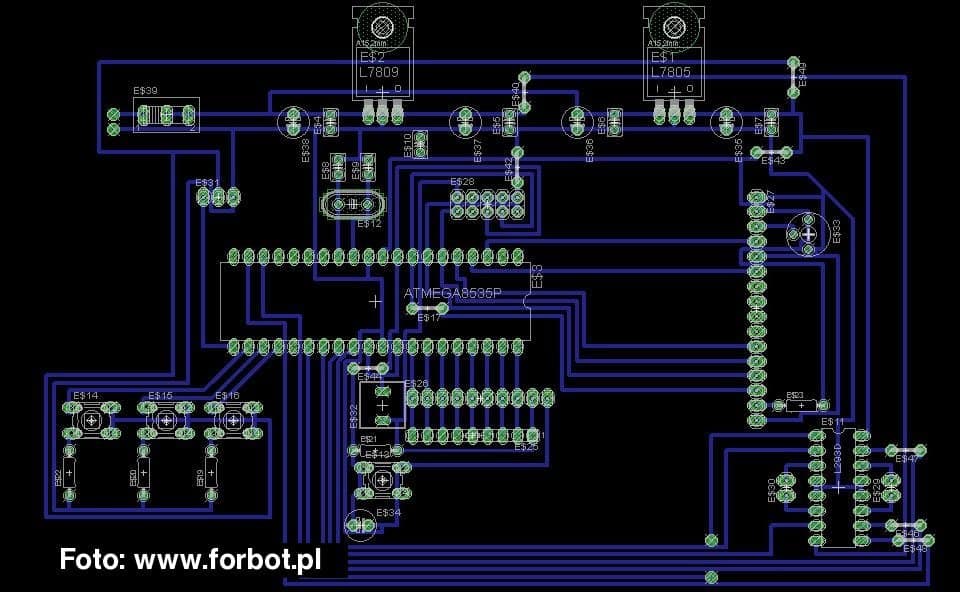

Armir Czerwiec 24, 2010 Autor tematu Udostępnij Czerwiec 24, 2010 Ten kondensator to przez pomyłkę dodałem. Podsyłam poprawioną wersję. Brakuje jednej zworki którą usunąłem przy poprawianiu (przy kondensatorze) . płyta.rar Cytuj Link do komentarza Share on other sites More sharing options...

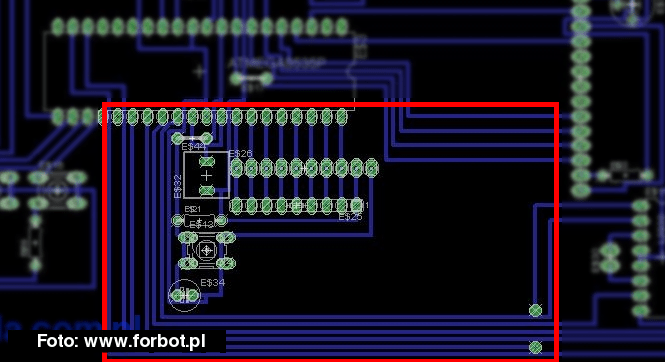

Treker (Damian Szymański) Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 Mnie bardzo ciekawi jak chcesz wytrawić zaznaczony fragment płytki: Wyjdą tam prawie same zwarcia. Cytuj Link do komentarza Share on other sites More sharing options...
Armir Czerwiec 24, 2010 Autor tematu Udostępnij Czerwiec 24, 2010 Treker, Wydrukowałem to i nie ma aż tak małych odstępów. Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 Zobaczymy jak wytrawisz 😉 Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 Jak ma dobra kredę i skilla w jej zdejmowaniu to nie będzie problemu Cytuj Link do komentarza Share on other sites More sharing options...
Luko Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 Heh, ale jak to wytrawisz to wyjdzie gniot ... niestety taka jest prawda i kilkukrotnie przez nieuwagę się o tym przekonałem. Tak przy okazji odnośnie trawienia, przy metodzie żelazkowej jakie można osiągnąć najmniejsze grubości ścieżki np. 0,4mm wychodzi? Czy raczej korzystać z 0,6mm? Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Czerwiec 24, 2010 Udostępnij Czerwiec 24, 2010 0,4mm są bez problemu do opanowania z niemal 100% powtarzalnością (jest to nieco mniej niż 16 mils). Mimo wszystko jednak lepiej używać tych 0,6mm (prawie 24mils), mniejsze prawdopodobieństwo, że toner poodłazi w trakcie trawienia, jeśli roztwór będzie zbyt ciepły i agresywny, potem też same ścieżki lepiej trzymają się laminatu. Cytuj Link do komentarza Share on other sites More sharing options...
