Zmuszenie do współpracy Nrf2401 i wyświetlacza ST7735S ard. Nano,


therion

Pomocna odpowiedź

Witam
Mam problem z wyświetlaczem 1,8 tft ST7735S we współpracy z nrf2401.
Oba te moduły wymagają podłączenia pod pin D11 (MOSI) w arduino nano.
Z tego co próbowałem doczytać to MISO i MOSI mogą ogarnąć kilka modułów na raz, ale nie mogę znaleźć nigdzie prostego przykładu na którym mógłbym się pouczyć, potrenować:(
Czy da się je jakoś "pogodzić"?



Link do komentarza
Share on other sites

Na wstępie zaznaczę że nie jestem w tej dziedzinie ekspertem

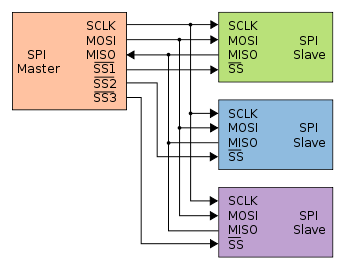

Tutaj masz przykładowe podłączenie jest 1 master (zakładam że u ciebie to mikrokontroler) I 3 slav-y (urządzenia które podłączasz) sclk to zegar jakim master taktuje slaw-y (nie zawsze jest to konieczne wykorzystanie tego wejścia)

Mosi (master output sławę input) to pin którym master wysyła dane

Miso (master input sławę output) to pin z którego master pobiera dane

SS to slawe select innymi słowy w zależności od tego jaka jest wartość tego sygnału master komunikuje się że wskazanym slawe

Edytowano przez Hromosom
  • Lubię! 1
Link do komentarza
Share on other sites

Dopowiem ze to przykład połączenia szeregowego (zwróć uwagę na strzałki na schemacie Miso z 1 sławę to mosi 2)

Można to też podłączyć równolegle (polecam sprawdzić komunikację SPI )

JAK wszystko zawiedzie możesz zrobić prosty multiplekser i w ten sposób wybrać z którym modułem chcesz się teraz porozumiewać

Ps jeszcze raz zaznaczę że nie jestem w tym ekspertem więc jest całkiem możliwe że ktoś bardziej doświadczony podpowie lepsze rozwiązanie 🙂

Link do komentarza
Share on other sites

Czyli jak mam piny:
NRF2401:
MOSI - D11 (MOSI ARDUINO)
MISO - D12 (MISO ARDUINO)


to pin MISO z nrf powinien nie być połączony z arduino tylko z pinem  MOSI z  ST7735S (opisany jako SDA) ? Niby ok, ale ekran lcd  nie ma pinu MISO, który wg tego schematy miałby wrócić do arduino:( dalej nie rozumiem:(

Link do komentarza
Share on other sites
