Lutowanie układów z obudową QFN16 (3mmx3mm)

[_LM_]

1 godzinę temu, pmochocki napisał:

Trzymam kciuki.

Dzięki, chyba mocno trzymałeś 🙂

teraz mogę lutować resztę drobnicy. Aha i metoda lutowania robaka: odwróciłem go na plecy pocynowałem wyprowadzenia, pocynowałem też pady do których miał być lutowany, podgrzałem wstępnie pcb za pomocą hot aira. Na koniec zp hota grzałem do czasu aż układ wyraźnie załapał się na pola lutownicze. Cyna typowa SnPb 0.2mm topnik H036

Edytowano Grudzień 14, 2022 przez _LM_

[H1M4W4R1]

7 minut temu, _LM_ napisał:

Dzięki, chyba mocno trzymałeś 🙂

Widzę, że mój dodatek do paczki się przydał 😉

[_LM_]

@H1M4W4R1  no jakby inaczej, z resztą nie bez powodu jest w kadrze 😅 mikrokontroler też od ciebie 😉

[matsobdev]

Kurcze, zastanawiałem się niedawno, w kwestii domowego wytwarzania PCB, jakby zalać wkłady od drukarki atramentem nierozpuszczalnym w wodzie, są jakieś do piór i drukować na kaptonie powleczonym miedzią. Do 3M o sampla nawet napisałem, jest opcja, ale nie odpisali 😄 Doświadczenie z różnymi atramentami w różnych drukarkach, że to działa, od super dokładnej głowicy od Canona 5 tuszów, do HP21-22 wszystko drukuje, tylko czasem trzeba wolniej. To by mogło fajnie wyjść. Tylko głowica termiczna, czasem rozpuszczalnik w takim atramencie mogłaby zapalić 😄 Kiedyś już zużyta głowica pluła mi "ogniem". Bez termotransferów i poprawek.

Edytowano Grudzień 14, 2022 przez matsobdev

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

U mnie ta płytka wyszłaby lepiej gdyby była odbita na lepszym papierze, ten biały kredowy musi później dłużej siedzieć w wytrawiaczu przez co później robią się wżery na cienkich ścieżkach. Tak przeglądając neta znalazłem dzisiaj taki wynalazek http://www.techniks.com/how_to.htm ja pierwszy raz słyszę o takiej metodzie

[pmochocki]

Dnia 13.12.2022 o 12:38, pmochocki napisał:

Najpierw sprawdzimy czy działa i dopiero wtedy będziemy brać się za czyszczenie... 🙂

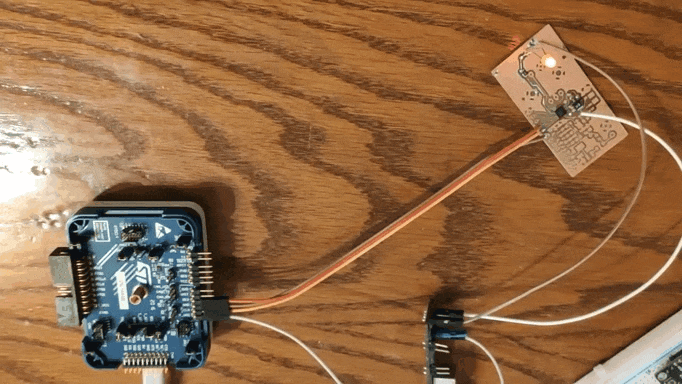

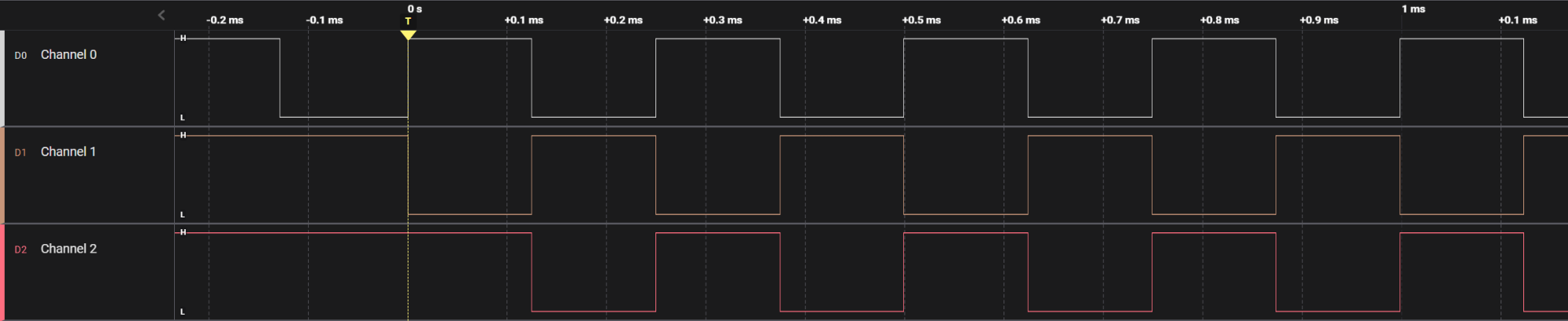

No i lipa... Układ działa!

Będę musiał czyścić. 😉
Jeśli kogoś zainteresowało co to za układ to... opiecuję, że wkrótce się wyjaśni, ale w innym wątku.

[H1M4W4R1]

3 godziny temu, _LM_ napisał:

U mnie ta płytka wyszłaby lepiej gdyby była odbita na lepszym papierze, ten biały kredowy musi później dłużej siedzieć w wytrawiaczu przez co później robią się wżery na cienkich ścieżkach. Tak przeglądając neta znalazłem dzisiaj taki wynalazek http://www.techniks.com/how_to.htm ja pierwszy raz słyszę o takiej metodzie

Bardzo upierdliwa metoda by opracować czas naświetlania nie wspominając o 2 warstwach. Imho lepiej zbudować porządną frezarkę do PCB, bo masz wszystko w komplecie na jednym urządzeniu.
Oprócz folii jest tez lakier kwasoodporny u kitajcow, ale tak samo ciezko dopasować czas naświetlania, by nie prześwietlić czarnych sekcji. Jedynie drukarki żywiczne sobie jakoś z tym radzą.
