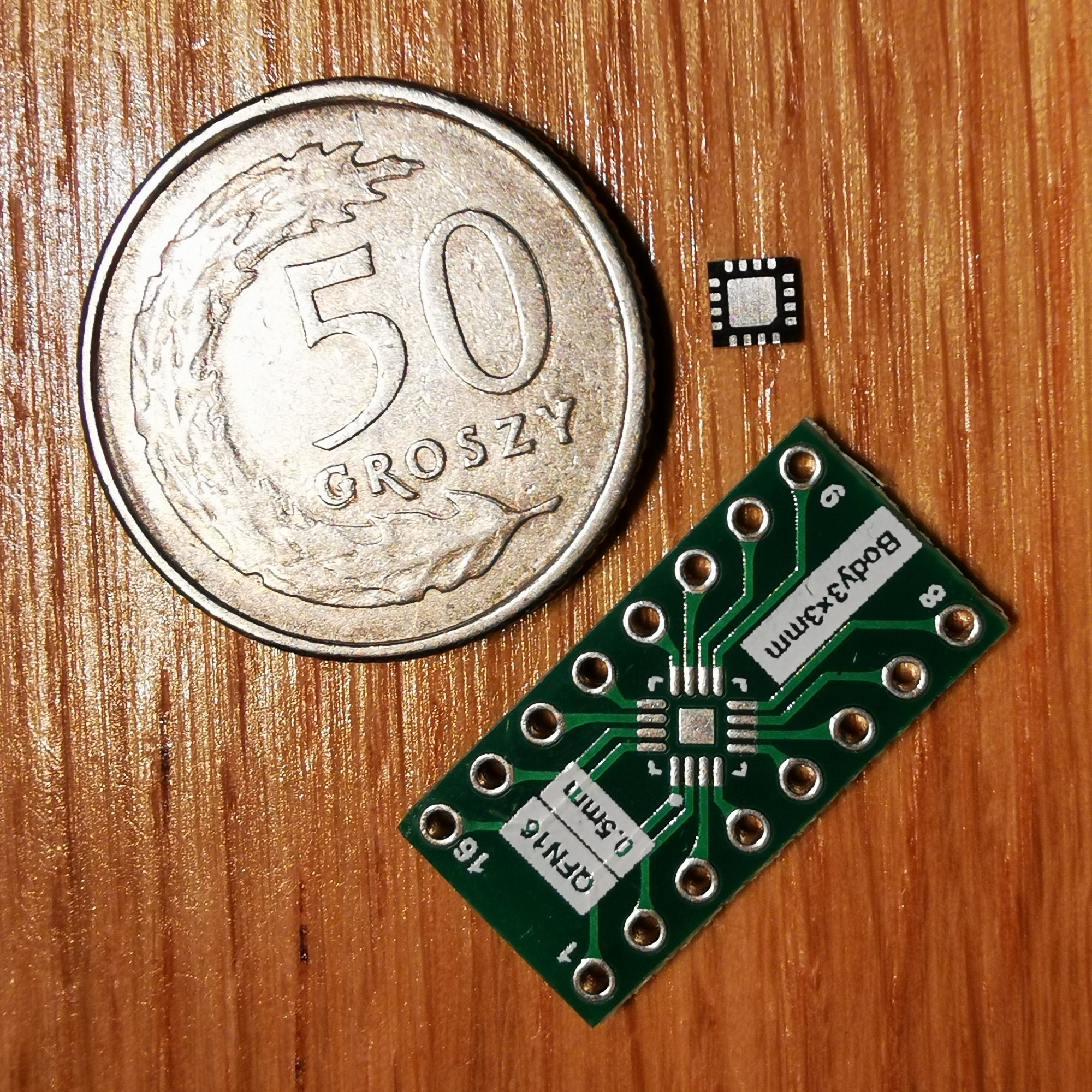

Lutowanie układów z obudową QFN16 (3mmx3mm)


pmochocki

Pomocna odpowiedź

(edytowany)

Dzięki wszystkim za pomoc. Podsumowując:

- co posiadam:

  • zapał (czasami słomiany)
  • lutownicę z gorącym powietrzem
  • aceton do czyszczenia
  • scalaki w obudowie QFN16 3x3mm

- obowiązkowa lista zakupowa na teraz:

- lista dodatkowa jakbyśmy wyszli z prototypu do zamawiania płytek:

  • pasta lutownicza Sn42Bi58
  • stempel zmówić przy zamawianiu płytki
  • taśma kaptonowa
  • topnik w żelu
  • alkohol izopropylowy

- pomysł na rozproszenie, żeby nie dokończyć zaplanowanego projektu 🙂

  • zrobić Hot Plate

Czy coś zapomniałem? Jak tak proszę dajcie znać. Najpóźniej w poniedziałek robię zakupy i zaczynamy zabawę...

Edytowano przez pmochocki
Link do komentarza
Share on other sites

46 minut temu, pmochocki napisał:
  • alkohol izopropylowy

Aceton też zda egzamin, ale lepiej go trochę rozcieńcz 😄 Chyba, że masz techniczny to OK...

47 minut temu, pmochocki napisał:

Jak zaprojektujesz w EasyEDA to możesz po taniości zamówić na promocji z JLCPCB

48 minut temu, pmochocki napisał:
  • Cyna Sn42Bi58

 Ołowiówka też jest spoko na start 😄 Co by nie bulić za dużo.

49 minut temu, pmochocki napisał:
  • zrobić Hot Plate

Osobiście wolę mój tani piekarnik za 120 PLN (teraz może drożej). Na studiach wypiekł dużo pizzy, teraz piecze PCB 😄

  • Lubię! 1
Link do komentarza
Share on other sites

19 minut temu, H1M4W4R1 napisał:

Jak zaprojektujesz w EasyEDA to możesz po taniości zamówić na promocji z JLCPCB

Dzięki za info - kiedyś skorzystam, ale chyba nie tym razem. Na razie chciałbym jak najszybciej poskładać poszczególne klocki w mojej układance. Zabawa w w projektowanie płytek jest w planach, ale w drugiej fazie. Na razie mam dość dużą listę pre-worku. Jest nawet za wcześnie na wrzucenie do projekty w budowie...

22 minuty temu, H1M4W4R1 napisał:

Ołowiówka też jest spoko na start 😄 Co by nie bulić za dużo.

Tu jestem przekonany, że chciałbym spróbować.

Link do komentarza
Share on other sites

13 godzin temu, pmochocki napisał:

Chciałeś napisać "Tylko nie polecam RMA223 bo jest słaby" ?

Tak, dokładnie gdzieś znikło mi "nie". Odkopałem teraz moją szufladę i ten który uważam za o wiele lepszy od RMA223 ma napisane "H036". Przy czym kupowałem go dobre 7 lat temu więc dziś to bardziej antyk.

13 godzin temu, H1M4W4R1 napisał:

Pytanie drugie: Podróbka RMA223 czy oryginalny RMA223 sprowadzony z USA bezpośrednio od producenta? Bo to też spora różnica.

Najprawdopodobniej podróbka, ale nie powiem dokładnie bo kupowałem go z 10 lat temu xd

W każdym razie warto dołożyć do czegoś konkretnego a nie brać te najtańsze.



Edytowano przez Harnas
  • Lubię! 2
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

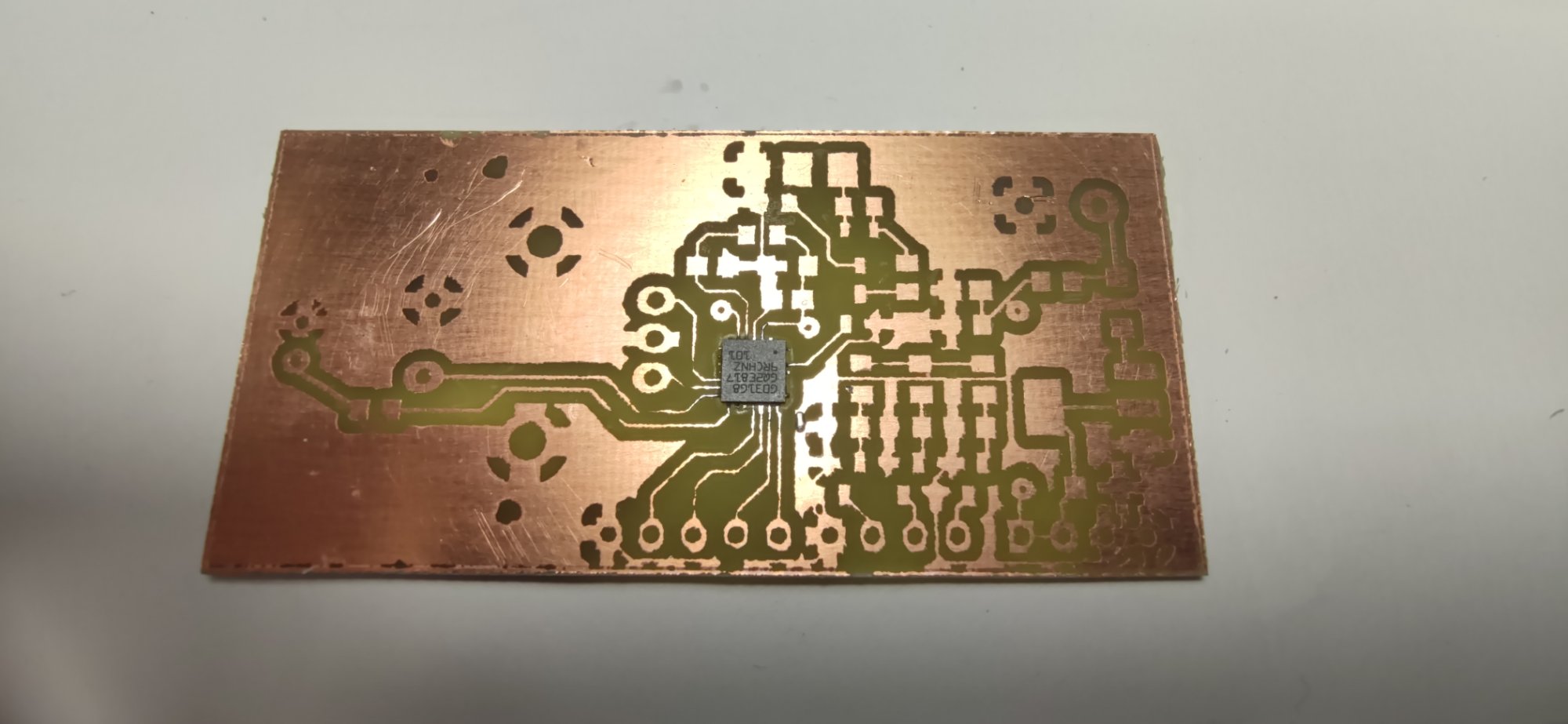

Były trzy poedejscia. To znaczy po przylutowaniu były zwarcia więc dwa razy musiałem podgrzać i poruszyć. Cyna Sn42Bi58. Wstępnie naniosłem na ścieżki. Z środkowej części zdjąłem większość cyny za pomocą plecionki. Dmuchawę ustawiłem na 250*C. Rozgrzałem porcelanowy talerz i PCB. Umieściłem układ i poruszałem. Najpierw zwarcie było na jednej stronie. Wszystkie 4 piny zwarte. Po drugiej próbie były tylko dwa piny zwarte. Przy trzecim podejściu zwarcia brak. Mam nadzieję że układ przeżył. 😉

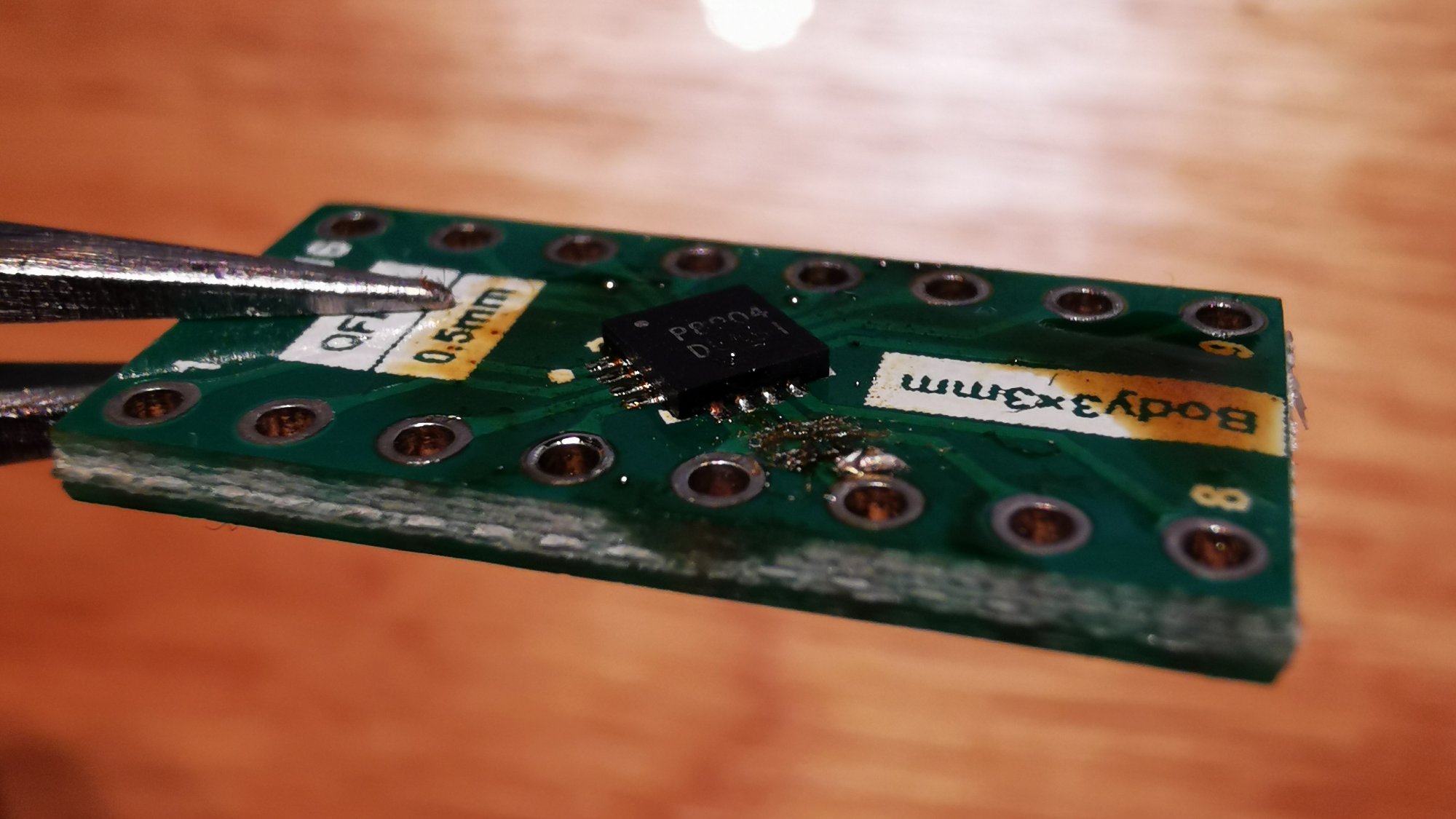

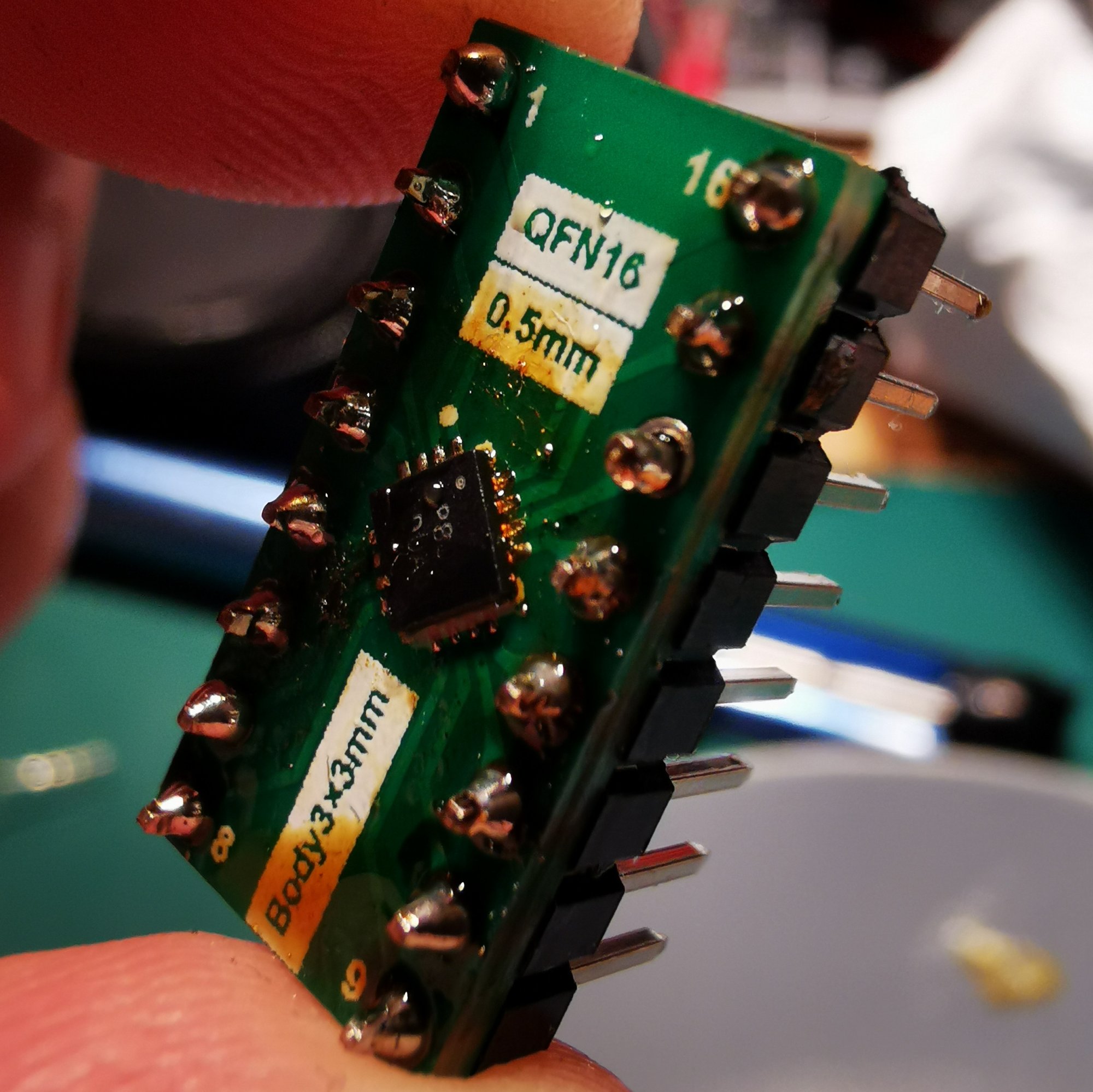

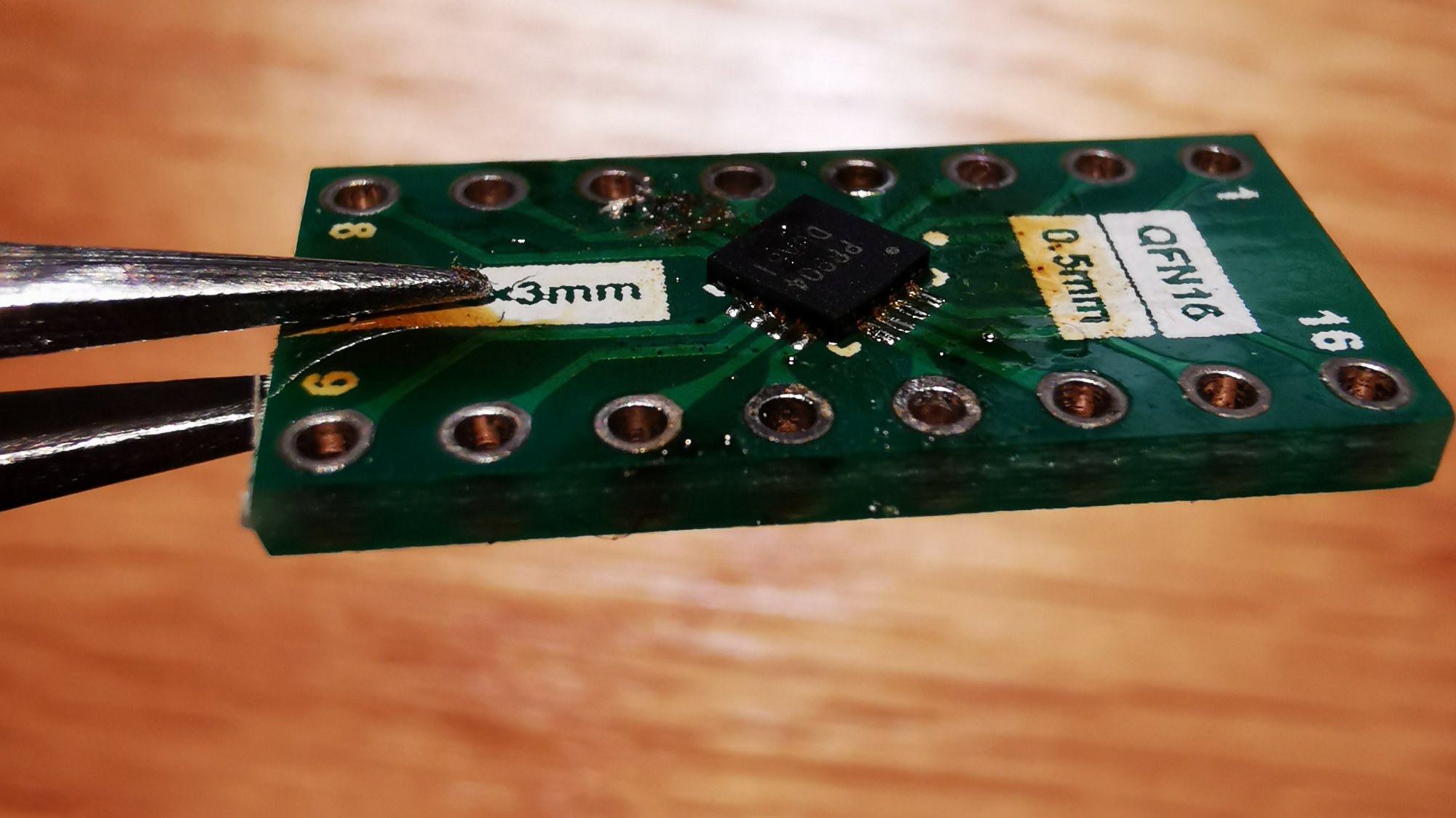

Zdjęcia:
