STM32G431 :: ADC+Timer i zapętlone przerwanie DMA.

[Majk32]

Cześć,



próbuję się uporać z nadaktywnym przerwaniem z DMA. Konfiguracja następująca:

ADC1 pracuje w prostej konfiguracji samplując sobie jeden kanał. Wyzwalanie ADC1 robi timer TIM2:

 hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.GainCompensation = 0;
  hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
  hadc1.Init.LowPowerAutoWait = DISABLE;
  hadc1.Init.ContinuousConvMode = DISABLE;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConv = ADC_EXTERNALTRIG_T2_TRGO;
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_RISING;
  hadc1.Init.DMAContinuousRequests = ENABLE;
  hadc1.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN;
  hadc1.Init.OversamplingMode = DISABLE;

Dalej, DMA:

  DMA1_Channel1->CPAR = (uint32_t) &ADC1->DR;					// Peripheral address
  DMA1_Channel1->CMAR = (uint32_t) array[0];					// Memory address
  DMA1_Channel1->CNDTR = 32;									// number of samples
  DMA1_Channel1->CCR |= DMA_CCR_EN | DMA_CCR_TCIE | DMA_PRIORITY_MEDIUM | // [EN, TCIE, PL] DMA Enable, xfer complete interrupt enabled
      DMA_PDATAALIGN_HALFWORD | DMA_MDATAALIGN_HALFWORD |		// [PSIZE, MSIZE] P-Data & M-Data size: 16-bit
  	  DMA_PERIPH_TO_MEMORY |
	  DMA_PINC_DISABLE | DMA_MINC_ENABLE;						// [PINC, MINC] addr increments

  DMAMUX1_Channel0->CCR |= DMA_REQUEST_ADC1;

  ADC1->CFGR |= ADC_CFGR_DMAEN;

I obsługa przerwania DMA: Kasuję wszystkie flagi przerwań DMA, deaktywuję TIM2:

void DMA1_Channel1_IRQHandler(void){

	DMA_HandleTypeDef *hdma = &hdma_adc1;

	hdma->DmaBaseAddress->IFCR = ((uint32_t)DMA_ISR_HTIF1 << (hdma->ChannelIndex & 0x1FU));
	hdma->DmaBaseAddress->IFCR = ((uint32_t)DMA_ISR_TCIF1 << (hdma->ChannelIndex & 0x1FU));
	hdma->DmaBaseAddress->IFCR = ((uint32_t)DMA_ISR_GIF1 << (hdma->ChannelIndex & 0x1FU));

	HAL_TIM_Base_Stop(&htim2);
	return;
}

I teraz, zgodnie z DMA/CNDTR do tablicy trafia 32 odczytów ADC, potem odpalane jest IRQ z DMA, timer staje, tablica odczytów ADC nie jest dalej nadpisywana. OK.

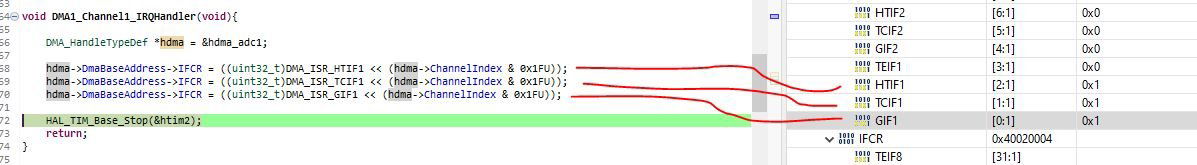

Problem pojawia się, że IRQ od DMA, pomimo wykasowania flag przerwań cały czas się odpala. Flagi HTIF1, TCIF1 oraz GIF1 nadal się świecą.

Potrzebuję zatrzymać odpalanie tego przerwania po zatrzymaniu TIM2. Docelowo, TIM2 będzie triggerowany sygnałem z zewnątrz, powodując "odpalenie" zbierania serii próbek. Czyli taki zewnętrzny sygnał SYNC. Ponieważ będzie to dość krytyczna czasowo operacja, nie mogę sobie pozwolić na wyłączanie DMA w przerwaniach, deaktywację ADC itp - chciałbym, żeby to działało hardwareowo i jedyną rolą przerwania będzie poinformowanie, że dane czekają już w buforze i podmiana bufora na kolejny.


[ReniferRudolf]

Zajrzałem na szybko do Reference Manual rodział 11 (bo temat DMA też mnie wkrótce będzie interesował) i widzę pierwsze primo, że enablowanie/disablowanie przerwań DMA odbywa się raczej poprzez rejestr DMA_CCR...   ?

O ile pamiętam rejestry ICFR służą do skasowania bieżącego sygnału przerwania, dzięki czemu hardware wie, że software ten sygnał skonsumował, natomiast nie służą do wyłączenia generowania przerwań przez źródło.

[Majk32]

2 godziny temu, ReniferRudolf napisał:

Zajrzałem na szybko do Reference Manual rodział 11 (bo temat DMA też mnie wkrótce będzie interesował) i widzę pierwsze primo, że enablowanie/disablowanie przerwań DMA odbywa się raczej poprzez rejestr DMA_CCR...   ?

O ile pamiętam rejestry ICFR służą do skasowania bieżącego sygnału przerwania, dzięki czemu hardware wie, że software ten sygnał skonsumował, natomiast nie służą do wyłączenia generowania przerwań przez źródło.

Tak, wiem - ale ja nie chcę tych przerwań disablować. Za pierwszym razem (po zebraniu i przesłaniu do RAM 32-ch próbek) obsłużyłem przerwanie DMA, i w nim zatrzymałem timer TIM2, co jest równoznaczne z zatrzymaniem ADC, bo nie będzie wyzwalane ze stojącego timera. Czyli kolejne próbki się nie pojawiają, bo ADC stoi. Skoro nie ma ukończonych konwersji, to według tego jak to rozumiem - nie ma kolejnego requestu na transfer. Tymczasem IRQ od DMA odpala cały czas w pętli, pomimo, że ADC stoi i pomimo skasowania flag DMA. Co ciekawe, DMA odpala to przerwania transferu POMIMO tego, że do RAM nie trafiają nowe dane - więc przyczyną chyba nie jest "koniec transferu" - bo gdyby tak było toby faktycznie nadpisywał stare próbki.

A ja chcę docelowo, żeby po obsłużeniu tego przerwania system sobie czekał, aż załączę timer znowu, który odpali mi ADC - i po skończeniu konwersji przez przetwornik znów nastąpi wyzwolenie dla DMA, celem przesłania zmierzonej próbki do bufora.

Co jeszcze ciekawe, po skasowaniu flag DMA, nadal mają one wartość "1".

Edytowano Lipiec 17, 2023 przez Majk32

[ReniferRudolf]

Popaczałbym na konfigurację ADC zatem...

Może tu gdzieś zadzwoni 🤔

https://stackoverflow.com/questions/66763999/if-i-disable-dmacontinuousrequests-does-the-adc-automatically-trigger-a-dma-req

i Twoja konfiguracja:


2 godziny temu, Majk32 napisał:


  hadc1.Init.DMAContinuousRequests = ENABLE;






[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Majk32]

Szukamy dalej, DMAContinuousRequests nie wpływa na lot rakiety...

[Majk32]

Problem rozwiązany - procedura kasowania flag DMA z HAL nie działała. Napisanie od podstaw "po swojemu" załatwiło temat.

	DMA1_Channel1->CCR &= ~DMA_CCR_EN;							// stop DMA
	uint32_t *ifcr = DMA1_BASE + 4;
	*(ifcr) = DMA_IFCR_CHTIF1 | DMA_IFCR_CTCIF1 | DMA_IFCR_CTEIF1;
