Python vs pure C, różne wyniki obliczeń w visual studio z pythonem a obliczenia przez mikrokontroler STM32 F407

[DeadGeneratio]

Dobry wieczór, może łatwe, a może trudne pytanie. Dlaczego obliczając wartości w pythonie i w STM32 otrzymuję dwa różne wyniki? Zmienna norm różni się znacząco, przez co wartości a0, a1, a2, b1, b2 wychodzą inne. Kod z pythona i z C poniżej:

def callBiquad(type, Fc, Q, peakGainDB):
  x = Fc/SAMPLE_RATE
    global a0, a1, a2,b1, b2
    V = np.power(10, np.abs(peakGainDB)/20.0)
    K = np.tan(np.pi * x)
    ... // Ine filtry
    elif(type == 'peak'):
        if(peakGainDB >= 0):
            norm = 1 / (1 + 1/Q * K + K * K)
            a0 = (1 + V/Q * K + K * K) * norm
            a1 = 2 * (K * K - 1) * norm
            a2 = (1 - V/Q * K + K * K) * norm
            b1 = a1
            b2 = (1 - 1/Q * K + K * K) * norm
            print("Zmiana wartości dobroci wpływa na szerokość modyfikowanego pasma - zwiększenie tej wartości spowoduje zmniejszenie wpływu filtru na częstotliwości bliskie modyfikowanej")
            print("Zmiana wartości wzmocnienia wpływa na amplitudę modyfikowanej częstotliwości uwzględnionej przez częstotliwość Fc i rozszerzonej przez dobroć Q")
            print()
            print("Obliczono współczynniki a0, a1, a2, b1 oraz b2 dla filtru wzmacniającego konkretną częstotliwość")
            print("Przekazane wartości filtra - częstotliwość odcięcia Fc [Hz] = ", Fc, ", dobroć filtra Q = ", Q, " oraz wzmocnienie [dB] = " , peakGainDB)
            print("Wartość norm = ", norm)
            print("Wartość współczynnika a0 = ", a0)
            print("Wartość współczynnika a1 = ", a1)
            print("Wartość współczynnika a2 = ", a2)
            print("Wartość współczynnika b1 = ", b1)
            print("Wartość współczynnika b2 = ", b2)
        else:
            norm = 1 / (1 + V/Q * K + K * K)
            a0 = (1 + 1/Q * K + K * K) * norm
            a1 = 2 * (K * K - 1) * norm
            a2 = (1 - 1/Q * K + K * K) * norm
            b1 = a1
            b2 = (1 - V/Q * K + K * K) * norm
            print("Zmiana wartości dobroci wpływa na szerokość modyfikowanego pasma - zwiększenie tej wartości spowoduje zmniejszenie wpływu filtru na częstotliwości bliskie modyfikowanej")
            print("Zmiana wartości wzmocnienia wpływa na amplitudę modyfikowanej częstotliwości uwzględnionej przez częstotliwość Fc i rozszerzonej przez dobroć Q")
            print()
            print("Obliczono współczynniki a0, a1, a2, b1 oraz b2 dla filtru tłumiącego konkretną częstotliwość")
            print("Przekazane wartości filtra - częstotliwość odcięcia Fc [Hz] = ", Fc, ", dobroć filtra Q = ", Q, " oraz wzmocnienie [dB] = " , peakGainDB)
            print("Wartość norm = ", norm)
            print("Wartość współczynnika a0 = ", a0)
            print("Wartość współczynnika a1 = ", a1)
            print("Wartość współczynnika a2 = ", a2)
            print("Wartość współczynnika b1 = ", b1)
            print("Wartość współczynnika b2 = ", b2)

Natomiast w C:

// Niskie tony - od 20 do 400 Hz - LT = Low Tones
int8_t peakGainLT = 0;
int8_t previouspeakGainLT = 0;
uint16_t FcLT = 100;
double QLT = 0.7071;
float a0LT, a1LT, a2LT, b1LT, b2LT = 0;
float lin_LT_z1, lin_LT_z2, lout_LT_z1, lout_LT_z2 = 0;
float rin_LT_z1, rin_LT_z2, rout_LT_z1, rout_LT_z2 = 0;
uint8_t updateLT = 1;

if (updateLT == 1 || previouspeakGainLT != peakGainLT) {
		updateLT = 0;
		callBiquad(peakGainLT, QLT, FcLT, &a0LT, &a1LT, &a2LT, &b1LT, &b2LT);
		lin_LT_z1 = lin_LT_z2 = lout_LT_z1 = lout_LT_z2 = rin_LT_z1 =
				rin_LT_z2 = rout_LT_z1 = rout_LT_z2 = 0;
		previouspeakGainLT = peakGainLT;
	}

void callBiquad(int8_t peakGain, double Q, uint16_t Fc, float *a0_ptr,
	float *a1_ptr, float *a2_ptr, float *b1_ptr, float *b2_ptr) {
	float norm = 0;
	float V = pow(10, (peakGain / 20.0));
	float K = tan(M_PI * (Fc / 96000.0));

	if (peakGain >= 0.0) {
		norm = 1.0 / (1.0 + 1.0 / Q * K + K * K);
		*a0_ptr = (1.0 + V / Q * K + K * K) * norm;
		*a1_ptr = 2.0 * (K * K - 1.0) * norm;
		*a2_ptr = (1.0 - V / Q * K + K * K) * norm;
		*b1_ptr = *a1_ptr;
		*b2_ptr = (1.0 - 1 / Q * K + K * K) * norm;
	} else {
		norm = 1.0 / (1.0 + V / Q * K + K * K);
		*a0_ptr = (1.0 + 1.0 / Q * K + K * K) * norm;
		*a1_ptr = 2.0 * (K * K - 1.0) * norm;
		*a2_ptr = (1.0 - 1.0 / Q * K + K * K) * norm;
		*b1_ptr = *a1_ptr;
		*b2_ptr = (1.0 - V / Q * K + K * K) * norm;
	}
}

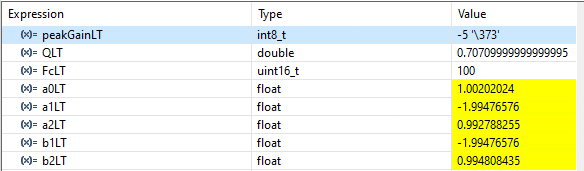

Wyniki dla wartości peakGain >= 0 są identyczne w obu programach. Natomiast ustawiając poniżej 0 są rozbieżne na niekorzyść C, w pythonie jest dobrze policzone. DLa ujemnej wartości wzmocnienia przykładowo współczynnik a0 powinien być mniejszy niż 1. Wynik tego samego obliczenia w obu językach programowania na różnych platformach:

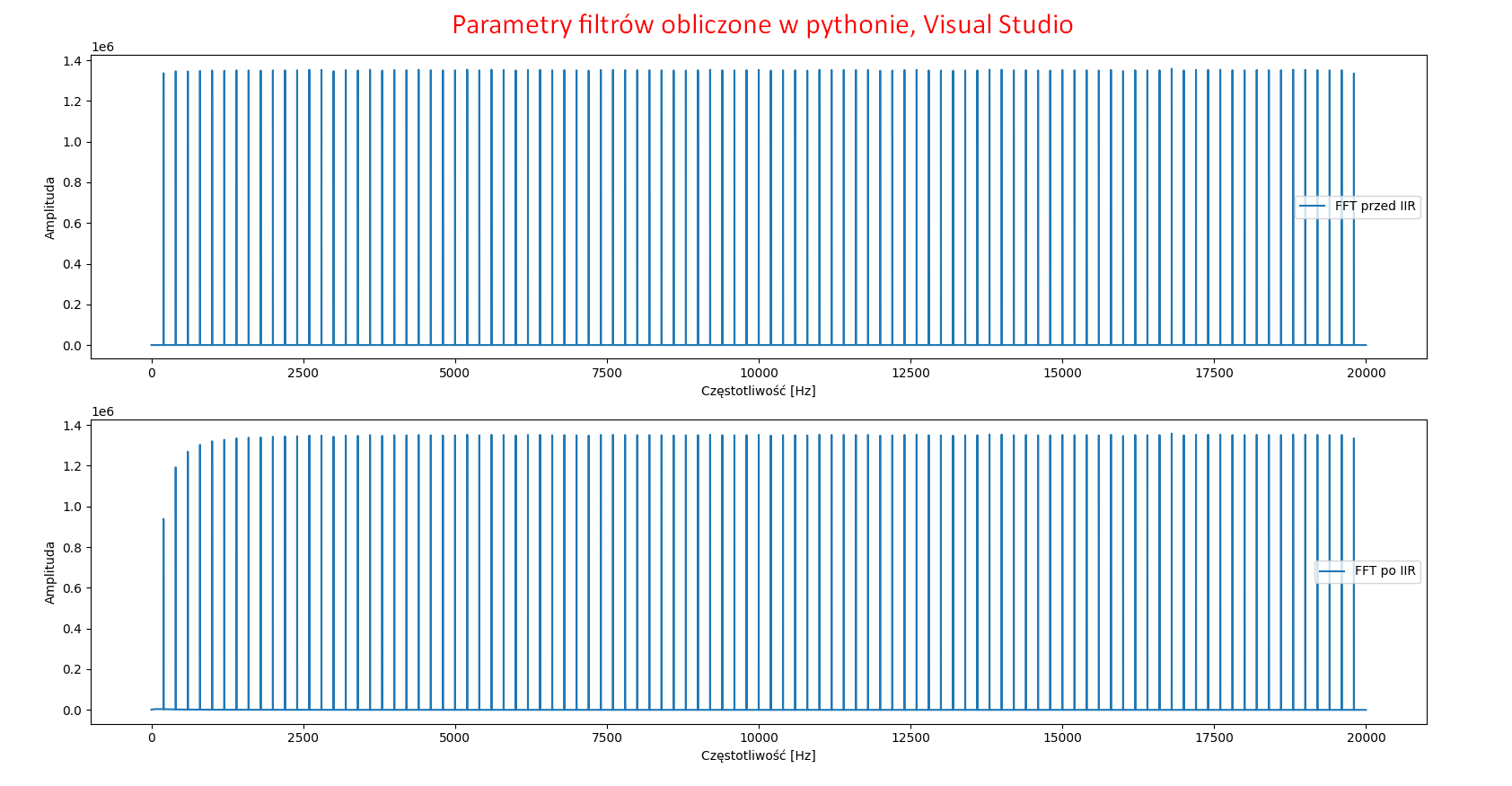

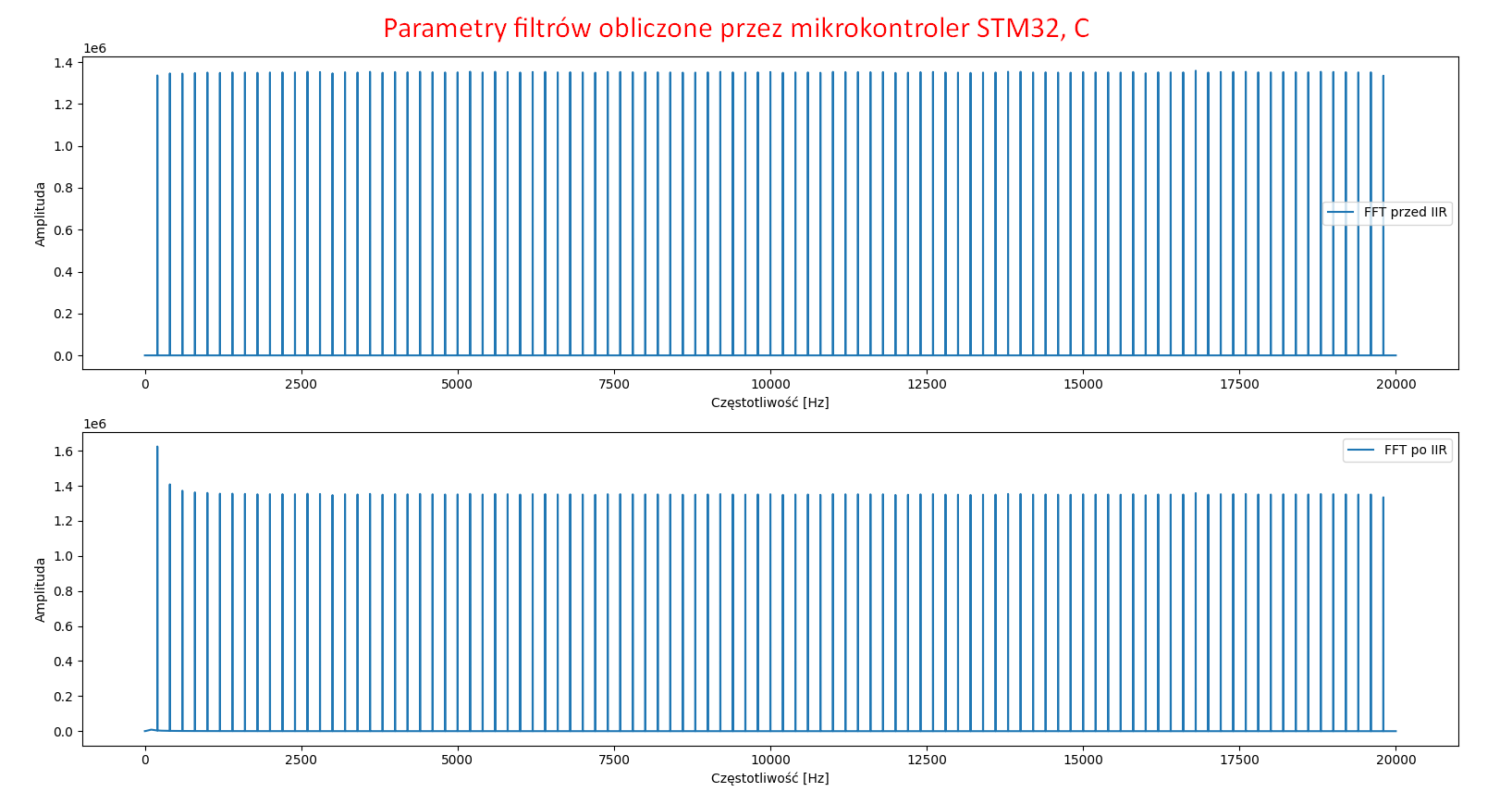

Ktoś pomógłby radą? Chwilowo kończą mi się pomysły, za tydzień pewnie jakbym usiadł z czystym umysłem to od razu znalazłbym oczywisty błąd, ale potrzebuję przyśpieszyć swoją pracę nad inżynierką. Dodatkowo jako bonus tak to nazywając, efekt filtra obliczonego z mikrokontrolera oraz w pythonie na wygenerowany przebieg dla ciekawych:

Efekt powinien być oczywisty - zmniejszamy amplitudę częstotliwości w okolicy 100 Hz, zależne to jest od dobroci filtru - parametr Q. Im większa ta wartość, tym mniejsze pasmo tłumione. Jeśli ktoś potrzebuje mogę wrzucić zarówno plik z kodem pythona jak i STM



Edytowano Sierpień 24, 2023 przez DeadGeneratio

[ethanak]

Ja tak z ciekawości: co się stanie jeśli w C będziesz używać double (tak jak to robi Python) a nie float?

[DeadGeneratio]

Spróbuję zaraz z ciekawości, nie wiem tylko czy double nie spowolni dodatkowo wszystkich obliczeń - wiem, że mam dostępną jednostkę do obliczeń zmiennoprzecinkowych ale nie wiem czy typu single czy double. Taki kod wykonuje się dla człowieka szybko, ale płytka musi od groma przerwań obsłużyć, dam zaraz znać co się stanie po zamianie typu.

Niestety dalej to samo, zamieniłem tylko float norm na double norm. Wynik ten sam, niepoprawny, natomiast gdybym zamienił dodatkowo zmienne współczynników oraz pamięci poprzednich wartości dźwięku płytka przestałaby wykonywać swoje zadanie - wszystko opieram na float-ach, musiałbym zmienić cały kod.

Edytowano Sierpień 24, 2023 przez DeadGeneratio

[matsobdev]

Przy obliczania V wykładnik potęgi w Pythonie ma wartość bezwzględną, a C nie?

Edytowano Sierpień 24, 2023 przez matsobdev

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[DeadGeneratio]

@ethanak@matsobdev temat rozwiązany, faktycznie zapomniałem o wartości absolutnej. Absurdalny błąd spowodowany zmęczeniem, dziękuję za pomysły i pomoc.
