podłączenie wyświetlacz 40-pinowego do RPi

[WielkiWrobel]

Witam.

Posiadam wyświetlacz LCD z 40 pinami I zastanawiam się czy da się go podłączyć do RPi. Ewentualnie czy można gdzieś kupić sterownik do podłączenia tego wyświetlacza do HDMI?

[Treker (Damian Szymański)]

@WielkiWrobel co to dokładnie za wyświetlacz?

[WielkiWrobel]

11 minut temu, Treker napisał:

@WielkiWrobel co to dokładnie za wyświetlacz?

Szczerze mówiąc to nie wiem wymontawołem z nawigacji

[matsobdev]

Tylko co jest napisane na metalowej obudowie wyświetlacza? To będzie coś w ten deseń lub ten. Zawsze też jest ta strona, po rozdzielczości i rozmiarze można coś odszukać i zdjęcie może będzie, żeby porównać. Niby istnieje coś takiego - sterownik na HDMI, ale jeśli koszty mocno urosną, to przestanie się opłacać rzeźbić na korzyść gotowca. Podłączyć bezpośrednio - RGB do RPi da się - wcześniej wskazałem. Najpierw trzeba ustalić, co to jest dokładnie. Można też porównać z tymi linkami, jeśli podświetlanie i dotyk jest tam, gdzie podane w tych podobnych i piny 3, 29 i 36 są zwarte - GND (choć na upartego nie muszą być, ale to byłoby dziwne) to rozkład pinów będzie taki, jak tam.

Albo taka płytka - rozkład pinów zgodny z tymi powyżej dwoma przykładowymi ekranami. Potem konfiguracja, tylko ustawiania dla 480x272 - ktoś już z GPSa podłączył wyświetlacz, więc gdzieś musi być. No i to byłoby takie całościowe rozwiązanie, jak wspomniałem w poprzednim temacie - płytka redukcyjna 50/40 pinów zamiast płyty głównej w nawigacji, białą taśma wystaje z zamkniętej obudowy nawigacji. Zasilanie podświetlania już gotowe. Schludnie, ale bez dotyku.

Na HDMI jeszcze taki, dostępny.

Edytowano Wrzesień 6, 2023 przez matsobdev

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[WielkiWrobel]

1 godzinę temu, matsobdev napisał:

Tylko co jest napisane na metalowej obudowie wyświetlacza? To będzie coś w ten deseń lub ten. Zawsze też jest ta strona, po rozdzielczości i rozmiarze można coś odszukać i zdjęcie może będzie, żeby porównać. Niby istnieje coś takiego - sterownik na HDMI, ale jeśli koszty mocno urosną, to przestanie się opłacać rzeźbić na korzyść gotowca. Podłączyć bezpośrednio - RGB do RPi da się - wcześniej wskazałem. Najpierw trzeba ustalić, co to jest dokładnie. Można też porównać z tymi linkami, jeśli podświetlanie i dotyk jest tam, gdzie podane w tych podobnych i piny 3, 29 i 36 są zwarte - GND (choć na upartego nie muszą być, ale to byłoby dziwne) to rozkład pinów będzie taki, jak tam.

Albo taka płytka - rozkład pinów zgodny z tymi powyżej dwoma przykładowymi ekranami. Potem konfiguracja, tylko ustawiania dla 480x272 - ktoś już z GPSa podłączył wyświetlacz, więc gdzieś musi być. No i to byłoby takie całościowe rozwiązanie, jak wspomniałem w poprzednim temacie - płytka redukcyjna 50/40 pinów zamiast płyty głównej w nawigacji, białą taśma wystaje z zamkniętej obudowy nawigacji. Zasilanie podświetlania już gotowe. Schludnie, ale bez dotyku.

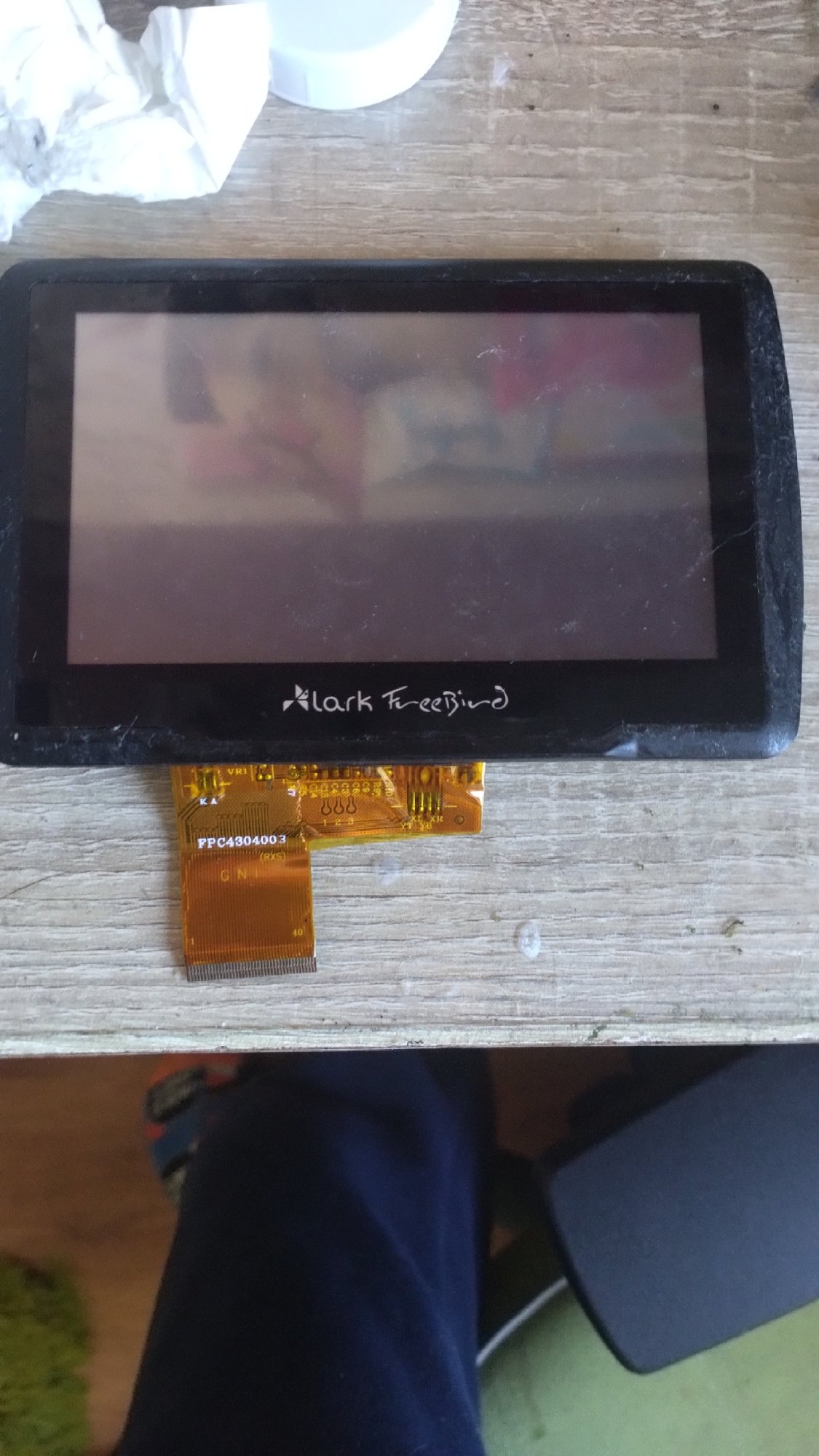

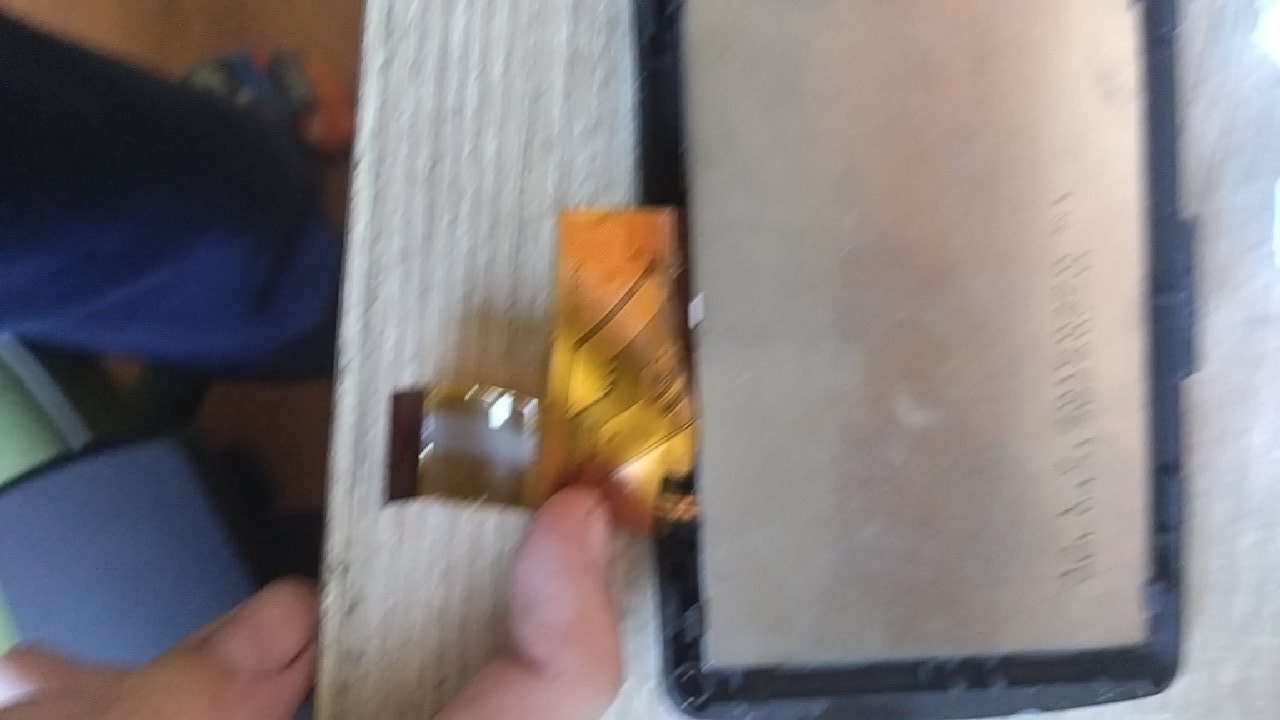

43 1 7 20150320 X1
8BL04313B2907-A

Można dostać to gdzieś indziej niż Ali bo po tym jak czekałem półtorej roku na dostawę z Ali zbytnio nie mam zaufania.

[H1M4W4R1]

5 minut temu, WielkiWrobel napisał:

Można dostać to gdzieś indziej niż Ali bo po tym jak czekałem półtorej roku na dostawę z Ali zbytnio nie mam zaufania.

Czyżby "Świat przesyłek" się do paczki dobrał?

Z Ali idzie szybko, o ile oni tam nie maczają rączek... Ogólnie najlepsza opcja to Aliexpress STANDARD Shipping (SAVER = zapomnij o paczce). Zwykle dochodzi w 10-11 dni od wysyłki przez sprzedawcę.

[WielkiWrobel]

https://botland.com.pl/raspberry-pi-hat-ekspandery-wyprowadzen/14228-nakladka-phat-ze-zlaczem-fpc-na-gpio-dla-raspberry-pi-616909468362.html

Takie będzie dobre?

[matsobdev]

Nie bezpośrednio chyba, że masz niebywałe szczęście. Choć razem z adapterem FPC 40 0,5 mm i odpowiednio połączonymi przewodami, tak. Ale jeszcze potrzeba 20 V do zasilania podświetlania. Ta gotowa płytka już to ma.

[WielkiWrobel]

8 minut temu, matsobdev napisał:

Nie bezpośrednio chyba, że masz niebywałe szczęście. Choć razem z adapterem FPC 40 0,5 mm i odpowiednio połączonymi przewodami, tak. Ale jeszcze potrzeba 20 V do zasilania podświetlania. Ta gotowa płytka już to ma.

Nie sądzę żeby tam było 20V bo ta nawigacja działa na baterii 3.6V

[ethanak]

13 minut temu, WielkiWrobel napisał:

nawigacja działa na baterii 3.6V

Dzisiejszy post sponsoruje słowo "przetwornica".

[WielkiWrobel]

1 minutę temu, ethanak napisał:

Dzisiejszy post sponsoruje słowo "przetwornica".

Słyszałem o przetwornicy. Że aż posprawdzam napięcia multimetrem. Po prostu nie sądziłem że będzie tam tak wysokie napięcie.



26 minut temu, matsobdev napisał:

Nie bezpośrednio chyba, że masz niebywałe szczęście. Choć razem z adapterem FPC 40 0,5 mm i odpowiednio połączonymi przewodami, tak. Ale jeszcze potrzeba 20 V do zasilania podświetlania. Ta gotowa płytka już to ma.

Co rozumiesz przez odpowiednio podłączone przewody? Z podłączeniem 20V problemu zbytnio nie będę miał

[matsobdev]

Generalnie potrzebujesz tylko adapter i trochę przewodów - du pont. Odpowiednio to tak. Jeśli 20 V będzie, to przez rezystor podświetlanie będzie działać całkiem-całkiem. No te 20 V, to nominalnie 19,8 V wg datasheetów podobnych wyświetlaczy i jeszcze tu chodzi bardziej o stały prąd, 40 mA, ale odpowiednio dobrany rezystor do napięcia też da radę.

Edytowano Wrzesień 6, 2023 przez matsobdev
