Sterownik, płytka z wejściem analogowym 0-10V. Wyjście 230V

[nebraska]

Cześć

Szukałem, ale nic ciekawego nie mogę znaleźć.

Szukam płytki, którą chciałbym sterować prędkością wentylatora na 230V.

Wymagane, żeby miał wejście analogowe 0-10V, to wejście wykorzystam sobie do sterowania prędkością. Są jakieś po 150zl np volcano. Nie ukrywam, że chciałbym kupić samego golasa płytkę coś tańszego.

[_LM_]

Jakiej mocy ten wentylator i jaki typ silnika w nim jest?

[nebraska]

Niestety jeszcze nie wiem. Dopiero jest w planach zakupu. Moc nie więcej do 100W.

[ethanak]

Kiedyś coś podobnego robiłem (6x650W), ale po ćwierć wieku już nie pamiętam jak to działało. Dziś poszukałbym gotowca pod hasłem triac dimmer.

Z ciekawości: skąd 10V? Bo tyle miały stare analogowe konsole...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[FlyingDutch]

Cześć,

mogę podpowiedzieć jak zrobić wzmacniacz liniowy z opto-izolacją przekształcający napięcie wejsciowe 0..10V na 0..3V, tak, że napięcie wyjsciowe masz dostosowane do przetworników ADC z mikrokontrolerów (np. ATMega328 z Arduino UNO albo jakiś prosty STM32). Schematic_IL300_WzmIzolacyjnyKopia_2023-12-25.pdf

Zauważ, że układ ma dwie masy i dwa oddzielne zasilania 12V - część pierwotna jest całkowicie odizolowana od wtórnej (więc nie ma ryzyka uszkodzenia mikrokontrolera) z powodu np. za wysokiego napięcia wejściowego. Układ był przeze mnie symulowany w LTSpice i ma naprawdę niezłą liniowość. Zbudowany jest na jednej sztuce op-amp TLC272 i transoptorze IL300. Wystarczy wyjście układu podłączyć do wejść analogowych Arduino-UNO i napisać program, który będzie zmieniał częstotliwość sygnału do sterowania silnika prądu zmiennego na podstawie napięcia wejściowego. Oczywiście potrzebny będzie jeszcze odpowiedni układ wyjściowy, który można zrealizować na kilka sposobów. Tutaj masz gotowy cały układ falownika (PCB+mikrokontroler):

https://sklep.avt.pl/pl/products/falownik-1-fazowy-pcbs-i-mikroprocesor-do-projektu-avt5360-166322.html?gad_source=1&gclid=Cj0KCQiA7aSsBhCiARIsALFvovzs-MzJZV3gMCsfLBv19aa6e8v20kZzQqeb6PPINvbQ4wYEav9_Eg4aAvGmEALw_wcB

Pozdrawiam

[nebraska]

1 godzinę temu, ethanak napisał:

Kiedyś coś podobnego robiłem (6x650W), ale po ćwierć wieku już nie pamiętam jak to działało. Dziś poszukałbym gotowca pod hasłem triac dimmer.

Z ciekawości: skąd 10V? Bo tyle miały stare analogowe konsole...

Mam konwerter którym przez apke na tel kręcąc suwakiem wykorzystując ESP 0-3.3V zmieniam zakres 0-100 na 0-10V. Konwertuje sygnał cyfrowy na analogowy. Bardzo fajnie to pracuje i chce ten sygnał wykorzystać żeby z tel sterować prędkością wentylatora.

Edytowano Grudzień 25, 2023 przez nebraska

[ethanak]

 Jeśli to ESP32 to zamiast kombinować z napięciami możesz sterować triaka bezpośrednio z GPIO. Jeśli ESP8266 to jakieś paszczate Arduino Pro Mini podłączone przez UART (tylko Tx->Rx). W obu przypadkach w żadnym miejscu nie masz napięciowego sygnału. No, ale jak lubisz sobie komplikować życie i masz za dużo pieniędzy...

[nebraska]

Dzięki ethanak za uświadomienie.

Płytka to Wemos D1 mini. Znalazłem coś takiego budować się nie opłaca wolę kupić płytkę.

Zastanawiam się tylko gdzieś czytałem wymagana linia zero cross. Myślę że ten będzie ok?



https://a.aliexpress.com/_EQKIoyh



Edytowano Grudzień 26, 2023 przez nebraska

[ethanak]

Z wemosa możesz wyciągnąć pwm (nie wiem co to za konwerter tam masz, ale na 100% działa właśnie na pwm, wystarczy wpiąć się w odpowiednią nogę). Zero cross masz już na tej płytce i tym się nie interesujesz - zresztą o czymś takim myślałem pisząc na początku o "triac dimmer".

[_LM_]

Ale wiecie że nie każdy silnik da się wprost sterować przez regulację kąta załączenia? Autor nie określił precyzyjnie jaki silnik będzie pracował w jego urządzeniu możliwe że będzie należało zastosować sterowanie grupowe dlatego niema co liczyć na to że obroty będą zmieniały się liniowo z napięciem sterującym. Raczej będzie to kilka zakresów np: 30 50 100%

[ethanak]

Ale wiemy. Ale dopóki się nie dowiemy możemy tylko gdybać, że stuwatowy silniczek można sterować kątem załączenia. A przy cenie płytki jeśli nawet nie wyjdzie z silnikiem to i tak się do czegoś tam przyda.

[nebraska]

Dzięki Panowie za pomoc. Zamówiłem płytkę będę się bawił.



[BlackJack]

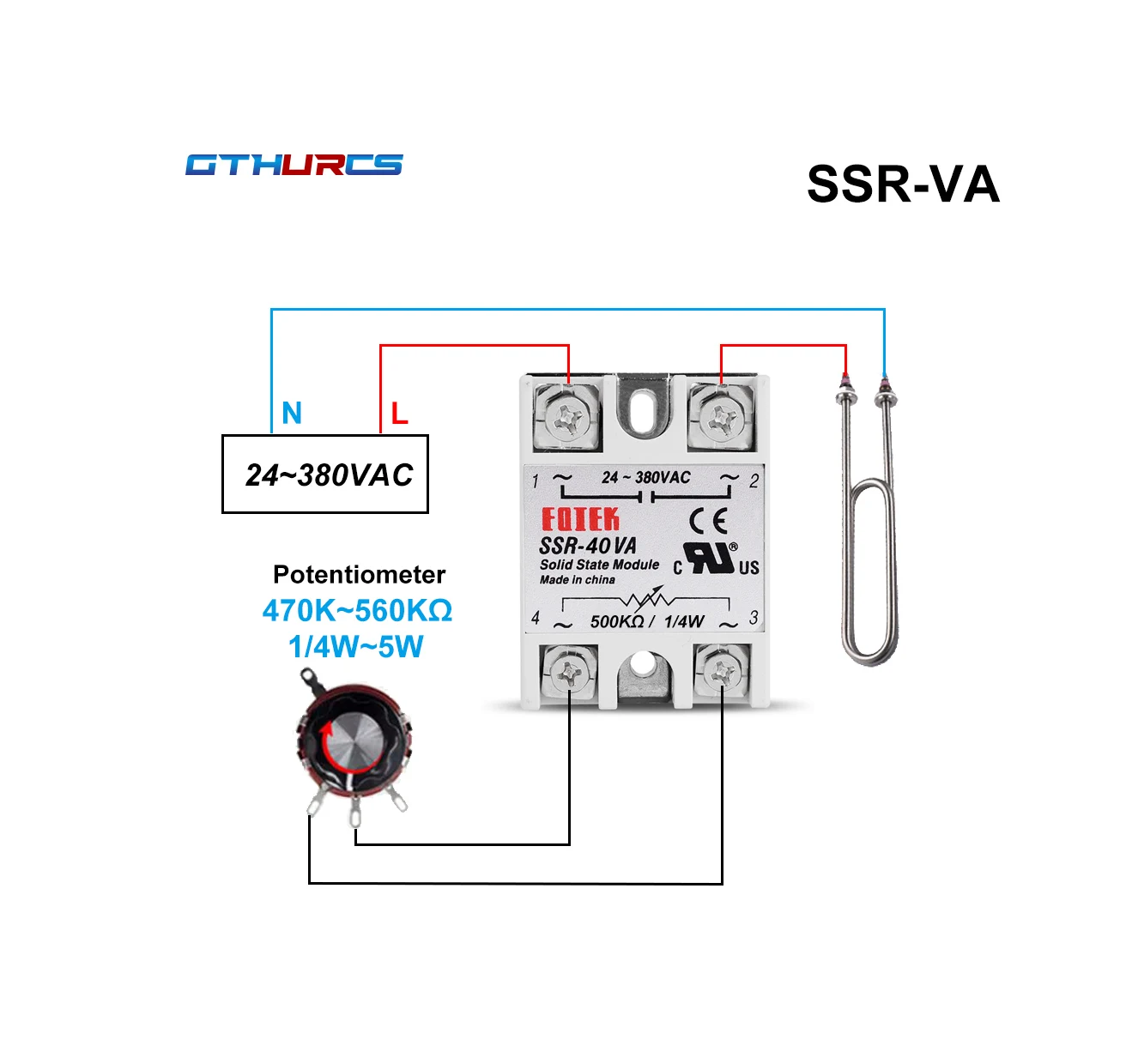

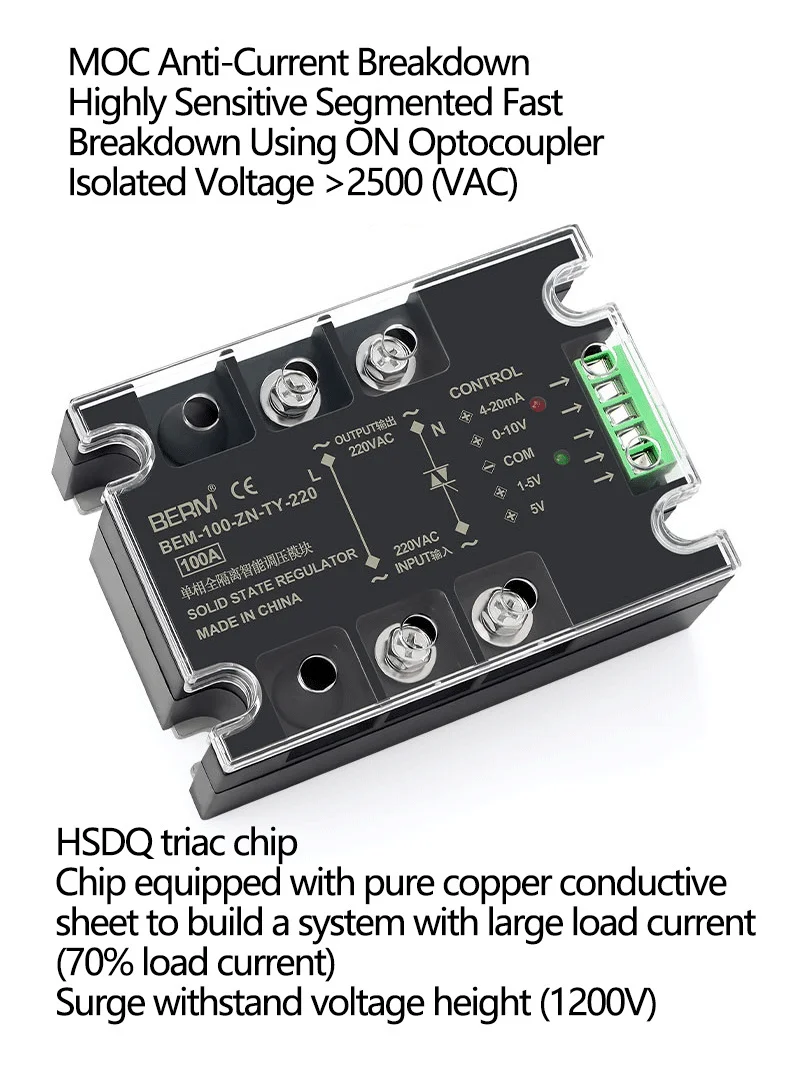

Są gotowce ale trzeba wiedzieć czego się dokladnie szuka i do jakiej aplikacji. Są też SSRy z regulacją grupową, na pokładzie. Ceny tak od 20 do 150zł, w zależności co to oferuje.. Drugi moduł ze zdjęcia oferuje naprawdę wiele, tak czytając opis.

https://pl.aliexpress.com/item/1005004290874337.html?spm=a2g0o.productlist.main.69.3b8325b6egEhKB&algo_pvid=2a23ed0c-6300-4e6e-a533-3b14491a4589&aem_p4p_detail=2023122803443011431937173968640000210552&algo_exp_id=2a23ed0c-6300-4e6e-a533-3b14491a4589-34&pdp_npi=4%40dis!PLN!18.26!18.23!!!4.58!!%40211b600417037638705374421e1e09!12000028677698954!sea!PL!1836181639!&curPageLogUid=w41nO9bP8AUv&search_p4p_id=2023122803443011431937173968640000210552_16

https://pl.aliexpress.com/item/1005004501955407.html?spm=a2g0o.detail.1000023.4.44c222d8HEPS2Z&gatewayAdapt=glo2pol

Edytowano Grudzień 28, 2023 przez BlackJack
