Zrozumienie budowy płytki konwersji logicznej napięć


DCH

Pomocna odpowiedź

Cześć,

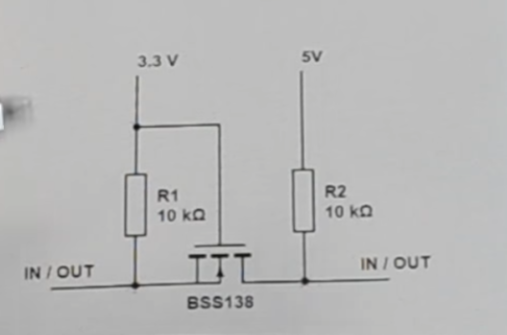

Może mi ktoś wytłumaczyć budowę konwertera poziomów logicznych z załączonego diagramu? Wydaje mi się, że wiem i rozumiem jak działa tranzystor mosfet (a może kompletnie nie i dla tego temat jest dla mnie taki trudny?). Nie mniej jednak nie mogę zrozumieć:

a)      Czemu na diagramie nie ma wskazanej masy?

b)      Czemu na diagramie / w budowie konwertera / są dwa źródła napięcia po każdej ze stron? Tzn. mamy np. 3,3V zasilania oraz sygnał „HIGH” z Arduino o zbliżonej wielkości.

c)       Jak to się dzieje, że podanie sygnału HIGH powoduje pojawienie się po drugiej stronie konwertera analogicznego sygnału, ale 5V?

d)      A co się dzieje gdy na wejściu pojawia się sygnał LOW? I co pojawia się po drugiej stronie konwertera?




PS. zdjęcie z filmu https://www.youtube.com/watch?v=Mp18svgDbks&list=PLiAWYw_2UGMCoYXS7CF6D2ox1j2GfkPQ9&index=11

Edytowano przez DCH
Link do komentarza
Share on other sites

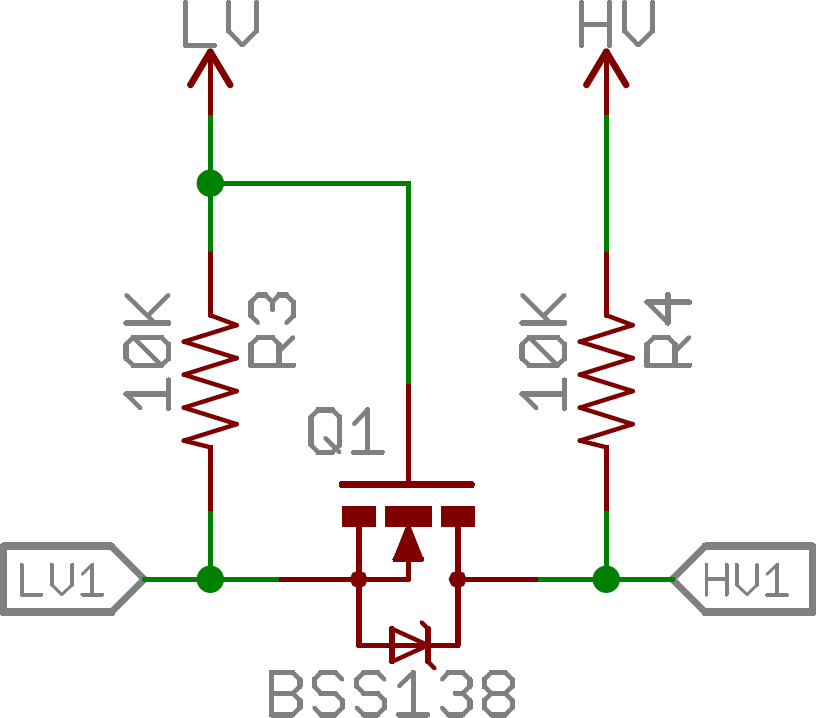

Najpierw trochę inny obrazek, różniący się jednym szczegółem:


Oznaczenia:

      LV - niższe napięcie, np. 3,3V

      HV - wyższe napięcie, np. 5V

Konwersja może odbywać się w dowolną stronę - rozpatrzymy to po kolei:

1. z lewa na prawo

LV1 stan LOW - na oporniku R3 pojawia się napięcie wystarczające do wysterowania tranzystora (napięcie źródło-bramka), który zaczyna przewodzić i zwiera LV1 z HV1 - stan LOW przechodzi z LV1 na HV1.

LV1 stan HIGH - tranzystor nie jest wysterowany, posiada bardzo dużą oporność ("rozwarcie") i wtedy R4 podciąga HV1 do napięcia HV - a więc stan HIGH (ten o wyższym napięciu).

2. z prawa na lewo

HV1 stan HIGH - ponieważ do LV1 jest podłączone wejście jakiegoś układu, które praktycznie nie pobiera prądu na oporniku R3 nie ma spadku napięcia, tranzystor jest zatkany, a więc opornik R3 podciąga te wejście do stanu HIGH (tego o niższym napięciu).

HV1 stan LOW - przez diodę pasożytniczą w tranzystorze oraz opornik R3 zaczyna płynąć prąd, spadek napięcia na R3 powoduje wysterowanie tranzystora, tranzystor zaczyna przewodzić i stan LOW "przechodzi" z HV1 na LV1.

1 godzinę temu, DCH napisał:

Czemu na diagramie nie ma wskazanej masy?

Masa oczywiście musi być (wspólna dla obu napięć), a nie jest narysowana bo nic nie wnosi - żaden narysowany element nie jest z nią połączony.

1 godzinę temu, DCH napisał:

Czemu na diagramie / w budowie konwertera / są dwa źródła napięcia po każdej ze stron?

Każda strona ma tylko jedno napięcie zasilania - wyznacza ono poziom stanu wysokiego dla każdej ze stron.

Link do komentarza
Share on other sites

Niby tak, ale mechanizmu przechodzenia stanu LOW z prawej strony na lewą stronę  nie wyjaśnia.

Jeśli @DCH pyta znając ten film, to znaczy że film jest dla niego niewystarczający.

Link do komentarza
Share on other sites
