Selektor wejść audio na CD40174- czy ten układ jest poprawny?


Pomocna odpowiedź

Witam!

Potrzebny mi selektor wejść audio do wzmacniacza lampowego, który zaczynam budować, to już piąty w życiu.

Mam przyciski podświetlane, chwilowe, 4 sztuki posiadam.

Znalazłem schemat ale nie wiem, czy jest tu wszystko OK

Robiłem próbę na płytce stykowej, jednak zapomniałem o kondensatorach, a w szczególności tym 22nF z rezystorem 10kΩ, a to był warunek działania układu zgodnie z założeniami.

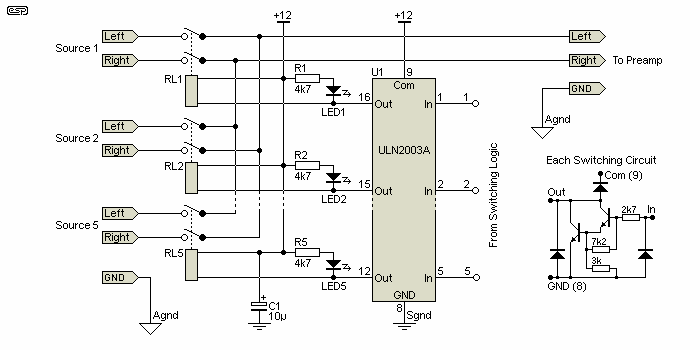

https://sound-au.com/project163.htm

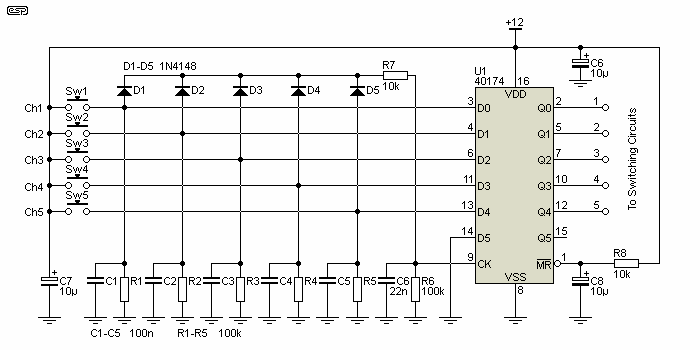

To ten na CD40174

Czy ten układ będzie działał na zasadzie, że po naciśnięciu przycisku na D0 zostanie załączony przekaźnik(ULN2003A potem dodam), na wyjściu Q0, i analogicznie przyciśnięcie przycisku na D1, załączy przekaźnik na Q1?

Z tym układem się jeszcze nie spotkałem, tak więc proszę o pomoc.

Oczywiście niewykorzystane wejścia układu zostaną zwarte do masy, by zapobiec "stanom nieustalonym"




Link do komentarza
Share on other sites

(edytowany)
1 godzinę temu, Kuba83 napisał:



Sprawdź notę katalogową układu i rezystancję zastępczą w obwodzie cewki. Potem zastanów się jaki prąd tam popłynie i porównaj obie wartości 😛

Btw: postaraj się o czytelniejszy schemat, bo patrzenie na to daje oczopląsu 😉 Możesz zajrzeć tutaj:

Edytowano przez H1M4W4R1
Link do komentarza
Share on other sites

Witam!

Mój błąd....mam problem z niskim ciśnieniem.

Jest dalsza część schematu....wykonawcza🤣

Te schematy są identyczne w części logicznej, za to wiem doskonale, że nie wolno podłączać układów TTL/CMOS , w sposób by sterowały przekaźnikami, żarówkami czy silnikami

Układ ULN2003 zastąpię ULN2803A, których mam sporo, bo stosuję je do sterowania statycznego rosyjskich lamp VFD IV-11 czy IV-6, czyli lampowej wersji wyświetlaczy 7-segmentowych.

Oczywiście ULN2803A bez problemu da radę z małym, telefonicznym przekaźnikiem TELFA MT-6 z lat PRL-u, ba, ten układ stosuje się w wyświetlaczach "JUMBO" na diodach LED, gdzie całe segmenty z LED-ów musi przełączać.

Doskonale też wiem o diodzie 1N4007 włączonej zaporowo z cewką przekaźnika, inaczej ULN byłby jednorazówką.

Wiem, że ten schemat w EasyEDA to bubel, jednak ten jest identyczny, jeśli chodzi o wartości elementów RC w części logicznej.

A wykonawcza to i na lampach może być, czy nawet i na byle jakich kluczach analogowych.....mi chodziło o założenia logiki sterowania.

Ja jestem raczej z pokolenia, które nie wychowało się przed komputerem, wiedzę zdobywałem z książek z PRL-u, w tym też tych tłumaczonych z języka rosyjskiego......staram się w dużej mierze wykorzystywać elementy zabytkowe czy militarne, tak aby szło je "pożenić" ze współczesną techniką cyfrową, zresztą wzmacniacz Kolega widział, ciężko mi się "przestawić", wolę być w dwóch epokach.



Link do komentarza
Share on other sites

Witam!

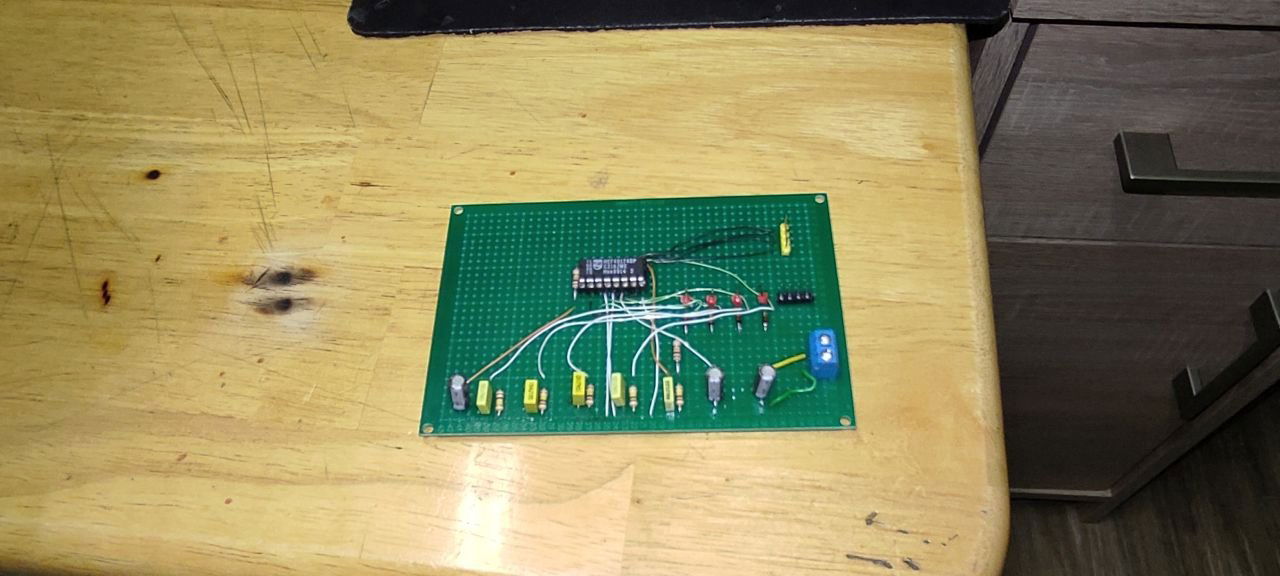

Dziś poskładałem logikę tego selektora, LED-y podłączone przez rezystory 680Ω(tak na szybko), zapalają się prawidłowo i we właściwej kolejności, zgodnie z układem przerzutnika, czyli zostaje mi wykonać część wykonawczą.

Układ zrobiłem na uniwersalnej płytce, bo jakoś nie spieszno mi poznawać tajniki programów CAD, za EAGLE ja nie zapłacę a, że nie jestem studentem czy uczniem, to nie dostanę żadnej promocji.

Poza tym to jednostkowy układ, dość już on "trąci myszką" obecnie.....można było na MCU to wykonać, jednak ja muszę akurat w śmietniku elektroniki grzebać i stąd ten a nie inny schemat.

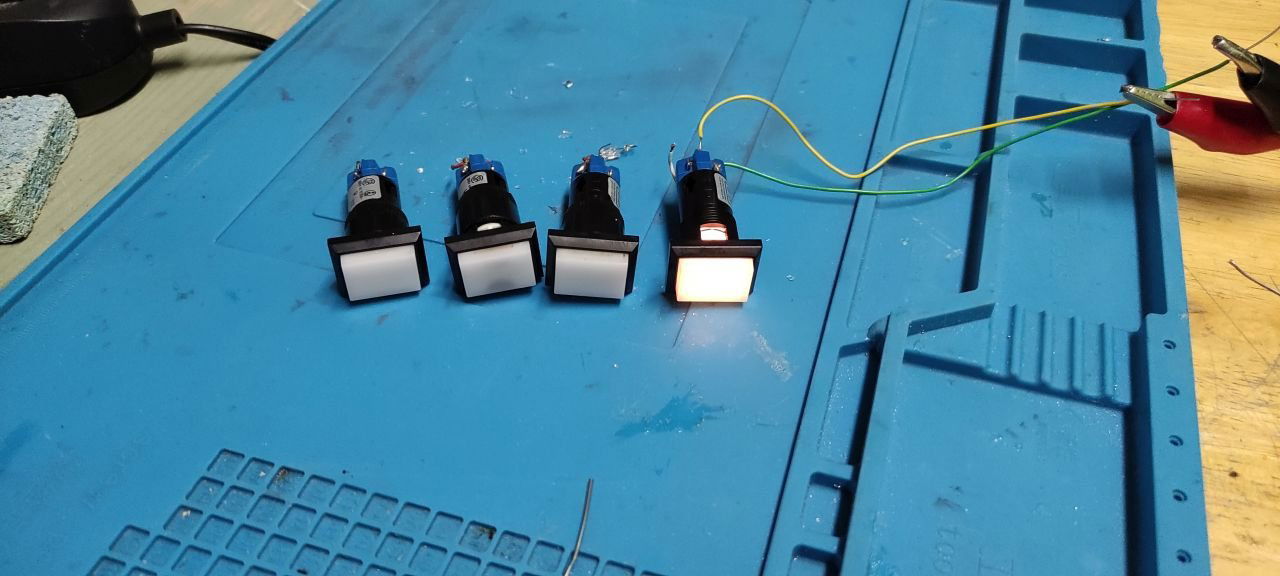

O do czego będzie.....ano takie przyciski z wojska

Co do pierwszego schematu....to nie ma prawa działać, ULN-y kosztują obecnie naprawdę śmieszne pieniądze i ktoś chyba dopiero zaczyna albo schemat to jakiś kawał, żeby ktoś miał zagwozdkę, czemu nie działa.





Link do komentarza
Share on other sites
