Freestyle BeerFollower - robot przynoszący piwo

[Chechli]

Po wielu miesiącach, w bólach i trudach, narodził się mój drugi robot. Obecnie jest to konstrukcja ukończona, ale lekko niedopracowana, co widać na filmiku. Gdy zaczynałem, projekt bł inspirowany prostym z jednego z artykułów. Dlatego też został wykonany na płytce uniwersalnej. Po jej wykonaniu mam zdecydowanie większe doświadczenie w szukaniu drugich końców kabli, zwarć i w ogóle innych temu podobnych pluskiew. Poza tym wiem, ze w końcu trzeba będzie nauczyć się robić porządne płytki drukowane. Dużo czasu zajęła konstrukcja chwytaka, mogącego podnieść coś więcej niz puste pudełko. Ponieważ wiele osób po usłyszeniu zdania "buduję robota" zadawało pytanie "a będzie przynosił piwo?" zdecydowałem się sprostać ich oczekiwaniom. Przy okazji było to spore wyzwanie, bo pełna butelka waży około 0.8 kg, a szkło ciężko jest złapać. Niestety, konstrukcja nie ma jeszcze zastosowań praktycznych, ale od czegoś trzeba zacząć 🙂

Mechanika:

Napęd stanowią cztery koła z zakrętek od słoików, skręcanie systemem czołgowym. Liczba kół znacznie utrudnia płynne sterowanie, aby pokonać ostrzejsze zakręty jedna para kół mus kręcić się do tyłu. Jednak takie rozwiązanie było konieczne, gdyż z dociążonym chwytakiem ciężko jest sterować przy użyciu kół tylnych, natomiast z pustym przy użyciu kół przednich przednich, gdyż tył musi być bardziej dociążony, by robot nie unosił się podczas chwytania.

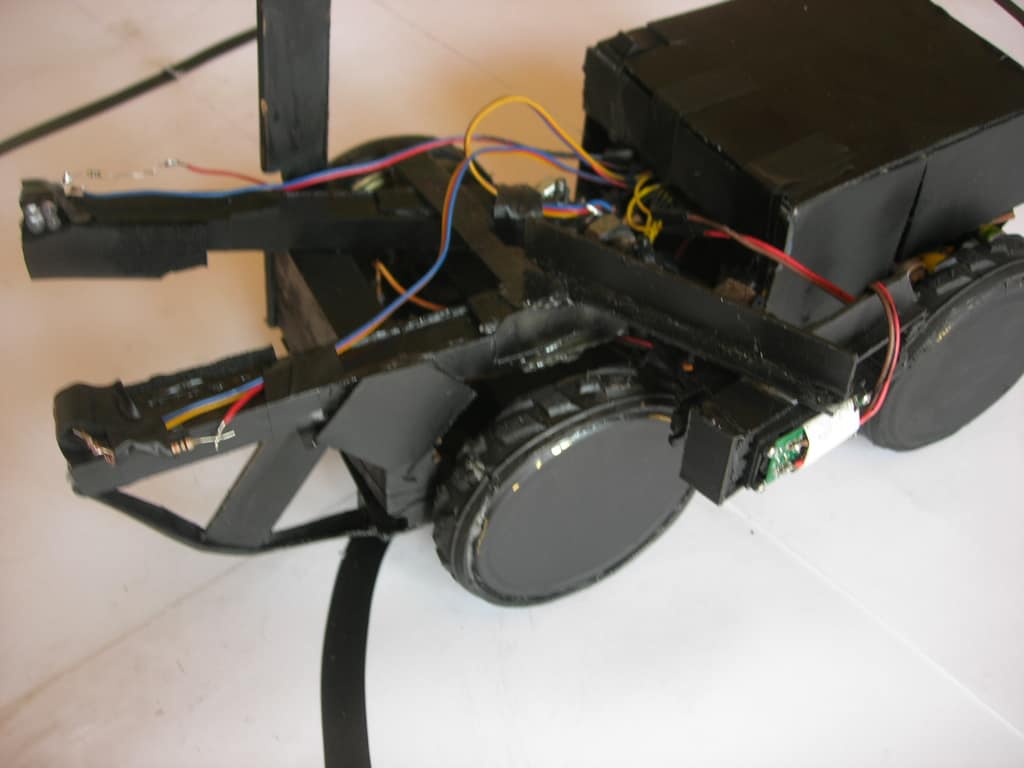

Chwytak składa się z dwóch części, łapiącej i podnoszącej. Łapanie jest realizowane za pomocą widocznej na zdjęciach śruby, napędzanej nietypowo umieszczonym serwem (zastosowanie przekładni pasowej skutkowało spadaniem paska przy zmianie kata ustawienia śruby wzgledem reszty konstrukcji). Podnoszenie jest realizowane przy pomocy drugiego serwa, które nawija żyłkę wędkarską na wałek o średnicy niecałego centymetra. Drugi koniec żyłki działa na chwytak dosyć dużą siła, do tego jeszcze wykorzystuje on dźwignię, więc udźwig znacznie przewyższa masę, którą robot jest w stanie przewieść. W celu lepszego wykorzystania udźwigu dociążono tył robota, pod koszykami na akumulatorki (dwa zestawy po 4x1.2 V, połączone równolegle), które dodatkowo dociążają tył, i w tym celu są zdublowane (używanie akumulatorków jako ciężarków nie jest ekonomiczne, ale akurat je miałem) znajduje się woreczek z różnego rodzaju złomem, do tego na akumulatorkach dokładam większy kawał złomu. Znajdująca się z tyłu obudowa dobrze ukrywa plątaninę kabli.

wszystkie użyte serwa to TowerPro SG-5010.

Czujniki:

Robot wyposażony jet w 5 czujników odbiciowych CNY70, ustawionych w w linii prostej. Ze względu na odchylenie w wycentrowaniu kół, zdecydowałem się na stały kontakt modułu czujników z podłożem, odlegkość regulowana rozmiarem elementów dystansujących. Wykrywanie linii działa dobrze, problem stanowi jedynie zahaczanie się robota o krawędź kartki (raz widoczne na filmiku). Ponadto robot posiada trzy proste, własnoręcznie wykonane czujniki stykowe (w odniesieniu do ich wyglądu brzmi to aż zbyt dumnie) położenia poszczególnych elementów chwytaka (koniec łapania, koniec puszczania i koniec podnoszenia). Do tego na końcu chwytaka znajduje się bariera świetlna, fotofranzystor i cztery diody IR (włączone na stałe, co ogranicza bezpieczny prąd i jasność świecenia). Nie jest to rozwiązanie idealne, robot po wykryciu obiektu jedzie do przodu przez określony czas, po naładowaniu akumulatorków (jak na filmiku) pokonuje większy dystans i jak widać, przewraca piwo. W razie konieczności mozna zmienić umiejscowienie bariery i w ten sposób pozbyć sie niedokładności wynikającej z opóźnienia czasowego.

Elektronika:

Mikrokontroler ATmega8, dwa scalone mostki H (jeden L293DNE, drugi L293D, bo w sklepie nie mieli DNE), do tego 3 metry kabla, i tyle w temacie.

Oprogramowanie:

Napisane w BASCOMie, kilka wersji, do wyboru PID i zwykły select case, zastosowany na filmiku. Narazie filmiku z PIDem nie ma, bo juz sklepy zamknięte były po nakręceniu i filmu i skończył mi się poxipol, poza tym działa on gorzej, gdyż obciążenie jest zmienne i ma znaczny wpływ na styl jazdy, poza tym użycie czterech kół powoduje konieczność zadania nie tylko wartości PWM, ale i kierunku obrotów, co utrudnia sprawę.

Jak wszystko się już kompletnie uda, to jeszcze końcowy filmik.
