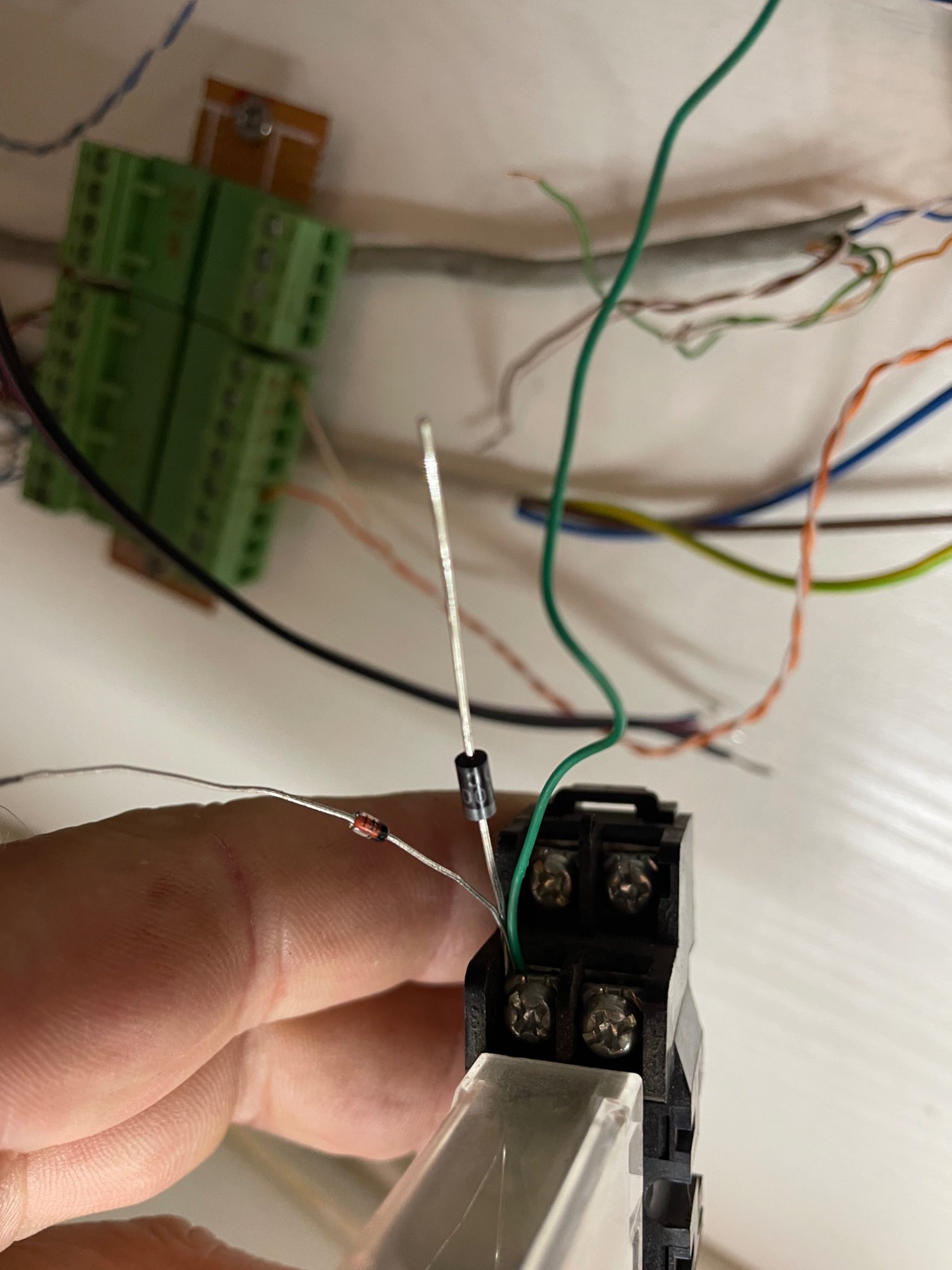

SOYER Napisano 30 marca Udostępnij Napisano 30 marca (edytowany) Cześć, mam czujnik ruchu MOVI 08, 12V. Czujnik po wykryciu ruchy podaje na trzeci pin GND. Pytania, dlaczego kiedy nie wykrywa ruchu, na tym pinie jest ponad +5.4V? Ta masa ma być podawana jako INPUT do esp32, więc wymyśliłem diodę prostowniczą na tej linii, po dołożeniu diody pokazuje na lini (-)2.9V. Na zdjęciu: zielony przewód, linia sygnałowa z PIR, bez wywołania na niej jest(+)5.5V, z tak zamontowanymi diodami (-)2.9V Czy mogę to tak podpiąć do esp32? Tzn. powrót z PIR przez diodę prostowniczą do pinu esp32. P.S. przekaźnik na zdjęciu służy tylko jako zacisk;). Edytowano 30 marca przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...

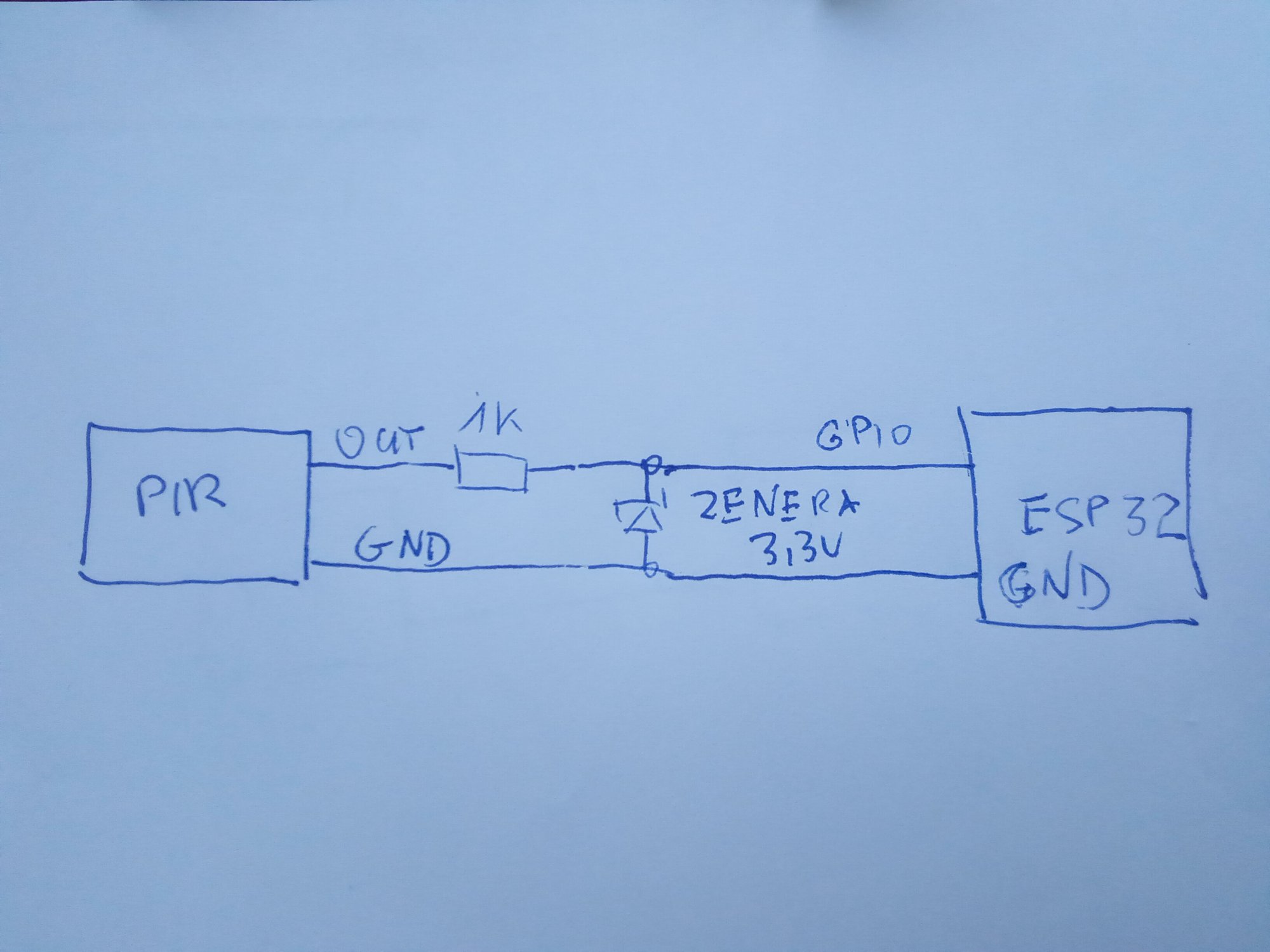

jand 30 marca Udostępnij 30 marca Nie powiem że zrozumiałem do końca opis problemu, ale na ile zrozumiałem problem to wydaje mi się, że rozwiązanie z diodą Zenera przedstawione na rysunku będzie odpowiednie. Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 30 marca Autor tematu Udostępnij 30 marca (edytowany) Oglądam wszystkie programy Pana Piotra Góreckiego, ale nadal niewiele łapię teorię. Zawsze mówiłem, że wolę pisać kod niż łączyć kabelki. Ciekawi mnie skąd te około 5V kiedy na przewodzie nie ma GND( pir nie widzi ruchu) i skąd to „ujemne” napięcie kiedy podłączę diodę. ? Generalnie podłączyłem przez 1N4007 do esp32 i esp dalej działa, więc sukces. Edytowano 30 marca przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
farmaceuta 30 marca Udostępnij 30 marca @SOYER na tym pinie jest te 5.4v gdy ruchu nie ma pewnie dlatego że pin ten jest podciągnięty do vcc...bez podciągnięcia stan byłby nieustalony...dałeś tylko jedną diodę in4007? To masz spadku tylko koło 0.8v trochę mało w przypadku 5.4v (musisz zjechać napięciem poniżej 3.3v) Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
jand 30 marca Udostępnij 30 marca 35 minut temu, SOYER napisał: Ciekawi mnie skąd te około 5V kiedy na przewodzie nie ma GND( pir nie widzi ruchu) i skąd to „ujemne” napięcie kiedy podłączę diodę. ? Bez konkretnego, narysowanego schematu trudno powiedzieć... Jeden rysunek cenniejszy od 1000 słów. Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 30 marca Autor tematu Udostępnij 30 marca diodę połączyłem katodą(paskiem) w stronę PIR, a anodą do gpio. Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 30 marca Autor tematu Udostępnij 30 marca (edytowany) Podobnie zrobiłem na podłączonej krańcówce skrzynki pocztowej, krańcówka na zwarciu podaje GND. Edytowano 30 marca przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
farmaceuta 30 marca Udostępnij 30 marca (edytowany) 3 minuty temu, SOYER napisał: diodę połączyłem katodą(paskiem) w stronę PIR, a anodą do gpio. Nie chodzi o kierunek a o spadek napięcia...jedna dioda ma około 0.8v ty potrzebujesz spadku około 2.2v (5.4v - 2.2v = 3.2v(dopuszczalne dla ESP32)) czyli potrzebujesz trzech diod w szeregu Edit...ano tak! Zakręciłem się 😉 Ty poprostu musisz "zablokować" dodatnie napięcie na pinie ESP, czyli patent z diodą będzie działać 👍 Edytowano 30 marca przez farmaceuta Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 30 marca Autor tematu Udostępnij 30 marca Czy jeśli podłączyłem diodę prostowniczą zaporowo to ten spadek napięcia ma znaczenie? Cytuj Link do komentarza Share on other sites More sharing options...
jand 30 marca Udostępnij 30 marca 2 minuty temu, SOYER napisał: diodę połączyłem katodą(paskiem) w stronę PIR, a anodą do gpio. W takim układzie GPIO trzeba zdefiniować jako PULLUP, bo inaczej jego stan będzie nieokreślony. Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 30 marca Autor tematu Udostępnij 30 marca Przed chwilą, jand napisał: W takim układzie GPIO trzeba zdefiniować jako PULLUP, bo inaczej jego stan będzie nieokreślony. Jest PULLUP Cytuj Link do komentarza Share on other sites More sharing options...
jand 30 marca Udostępnij 30 marca 1 minutę temu, SOYER napisał: Czy jeśli podłączyłem diodę prostowniczą zaporowo to ten spadek napięcia ma znaczenie? Ma dla stanu niskiego. Cytuj Link do komentarza Share on other sites More sharing options...
farmaceuta 30 marca Udostępnij 30 marca 2 minuty temu, SOYER napisał: Czy jeśli podłączyłem diodę prostowniczą zaporowo to ten spadek napięcia ma znaczenie? Nie... Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 30 marca Autor tematu Udostępnij 30 marca 1 minutę temu, jand napisał: Ma dla stanu niskiego. Tzn.? Rozwiń wypowiedź bo nie bardzo rozumiem. Cytuj Link do komentarza Share on other sites More sharing options...
farmaceuta 30 marca Udostępnij 30 marca 1 minutę temu, jand napisał: Ma dla stanu niskiego. Możesz rozwinąć? Bo myślałem że nie ma 🤭 Cytuj Link do komentarza Share on other sites More sharing options...
