jand 6 kwietnia Udostępnij 6 kwietnia 19 minut temu, SOYER napisał: czy moje przypuszczenia są prawidłowe Bardzo możliwe. Wewnętrzne oporniki pull-up mają coś rzędu 50k, a więc sporo. Tak, czy siak, nie zaszkodzi. 1 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 6 kwietnia Autor tematu Udostępnij 6 kwietnia Jutro sprawdzę, tylko dlaczego tak się dzieje? Cytuj Link do komentarza Share on other sites More sharing options...
jand 6 kwietnia Udostępnij 6 kwietnia Szybkie przełączanie dużego prądu przez MOSFET powoduje powstanie silnego pola elektromagnetycznego, pod wpływem którego w przewodzie od czujnika indukuje się napięcie. Przy dużej oporności wejściowej obwodu, przełączenie się tranzystora może zmienić to stan logiczny wejścia Esp. A długie przewody od czujników służą za antenę. 1 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 6 kwietnia Autor tematu Udostępnij 6 kwietnia Czyli co, zewnętrzny PULLUP faktycznie? Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
jand 6 kwietnia Udostępnij 6 kwietnia 1 godzinę temu, SOYER napisał: rozwiązaniem będzie zewnętrzny rezystor 4.7kOm Gdyby sam rezystor nie pomógł, dodaj jeszcze kondensator kilkaset nano do masy. Oczywiście tylko na tych liniach, gdzie są krańcówki. 1 Cytuj Link do komentarza Share on other sites More sharing options...
ethanak 7 kwietnia Udostępnij 7 kwietnia A najprostszy sposób sprawdzenia: czy po odłączeniu zasilania led problem dalej występuje. Cytuj Link do komentarza Share on other sites More sharing options...

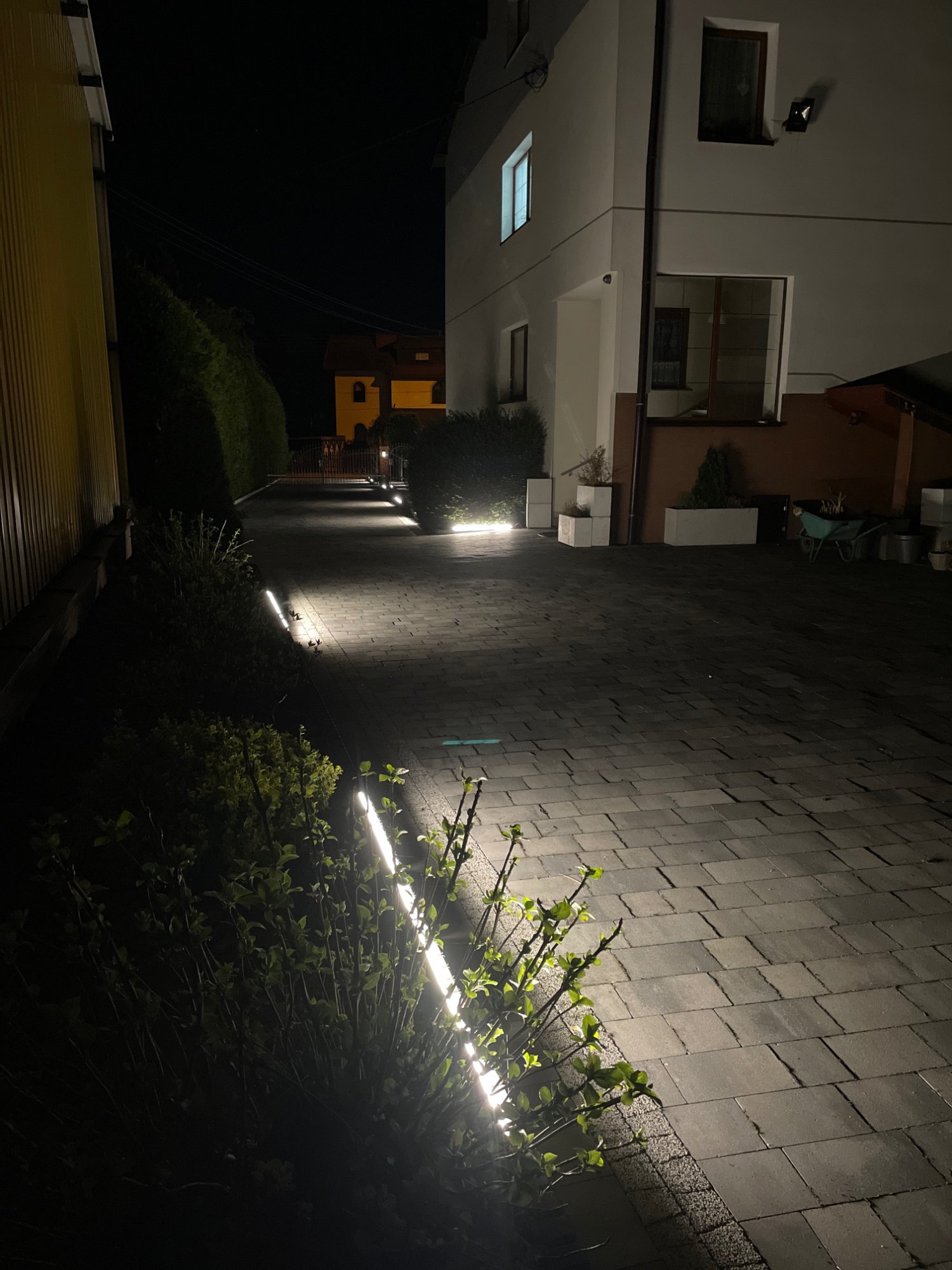

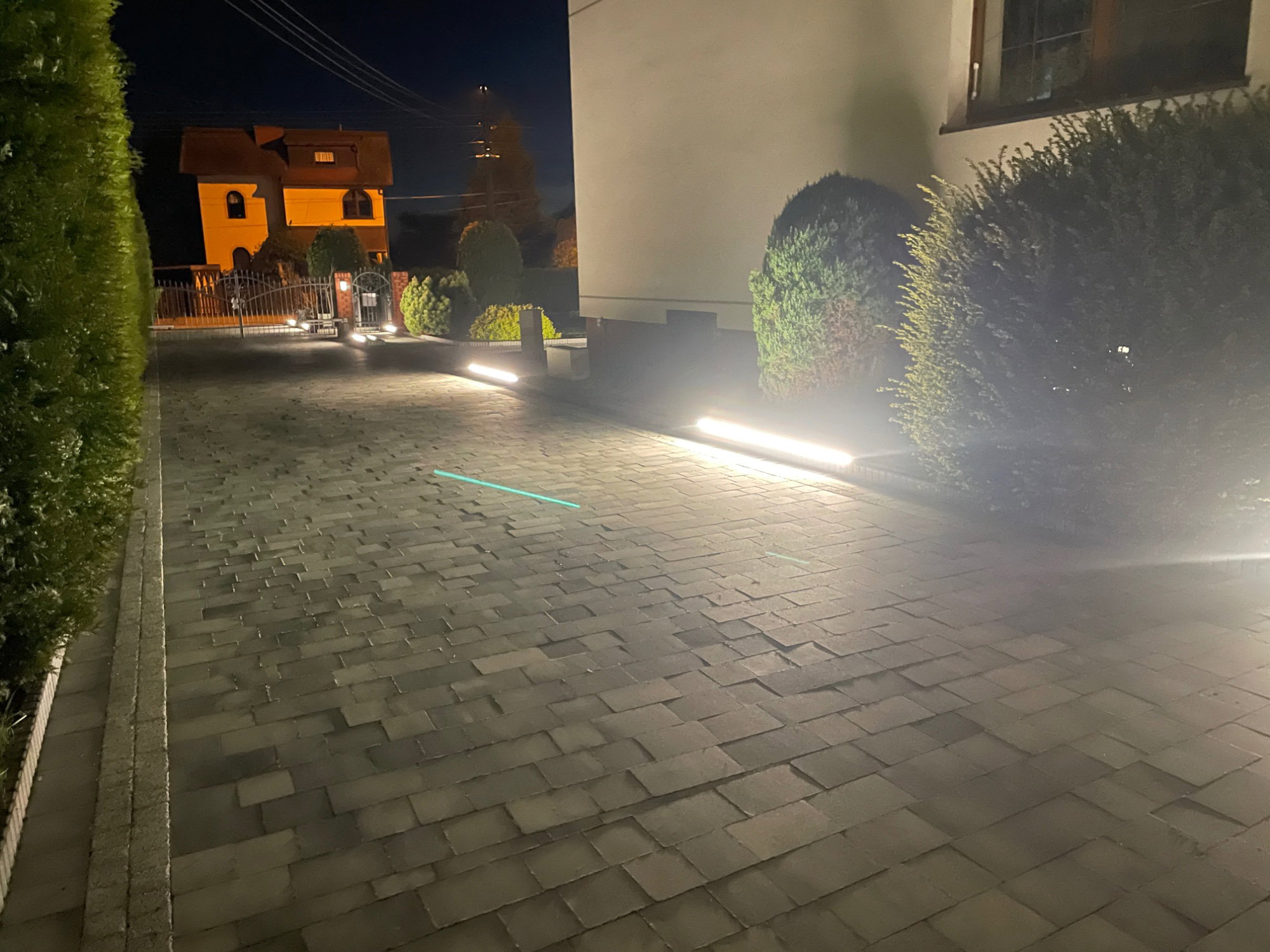

SOYER 7 kwietnia Autor tematu Udostępnij 7 kwietnia (edytowany) 34 minuty temu, ethanak napisał: A najprostszy sposób sprawdzenia: czy po odłączeniu zasilania led problem dalej występuje. Zasilania LED, czyli samego zasilacza 24V podłączonego do modułów PWM? Na pewno tak, bo wcześniej nie występował, podłączyłem „lampy” i w czasie kiedy te ledy są włączone, „krańcówki” szaleją. Jak nie steruję lampami to wszystko ok. Dodatkowo kamera do której przewody idą, na jakimś odcinku, równolegle do zasilani taśm LED, też wariuje. To również wpływ tych zakłóceń od PWM? Edytowano 7 kwietnia przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
ethanak 7 kwietnia Udostępnij 7 kwietnia Równoległe przewody obok siebie to idealny przepis na pracę doktorską "jak spierniczyć projekt". Wywal te zasilanie led jak najdalej się da, puść przewody do krańcówek skrętką. 1 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 7 kwietnia Autor tematu Udostępnij 7 kwietnia Nie da rady, przewody leżą w ziemi od 15 lat. Musiałbym posłać nowe do led. Dość trudna sprawa, prawie niewykonalna. Jeśli da się tego uniknąć to wolałbym zrobić to inaczej. Cytuj Link do komentarza Share on other sites More sharing options...

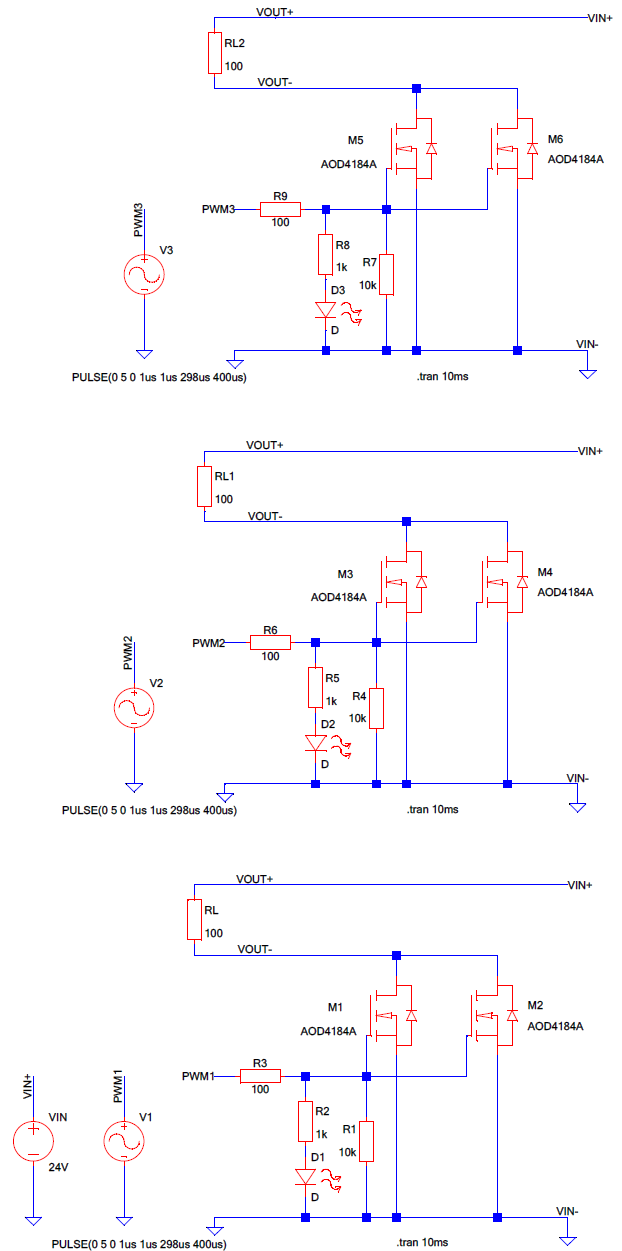

Sylba 7 kwietnia Udostępnij 7 kwietnia Jeśli mogę coś wnieść do tego wątku, to czy układ wygląda tak jak na załączonym obrazku? 1 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 7 kwietnia Autor tematu Udostępnij 7 kwietnia Jako że, eufemistycznie mówiąc, nie jestem biegły w czytaniu schematów i wyłapywaniu tego co ważne, opisz proszę pokrótce czego mi brakuje. Moduł który stosuję jest podany, wklejałem wyżej linka. Do modułów doprowadzam zasilanie z zasilacza, sygnał z esp, GND wspólne z esp, z modułów idzie zasilanie prosto do taśm led. Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 7 kwietnia Autor tematu Udostępnij 7 kwietnia Trochę posprawdzałem. Po odpięciu przewodów od krańcówek i sterowaniu ledami, problem nie występuje. Esp ma stabilny odczyt, czyli zakłócenia z przewodów. Po odpięciu zasilania 24V i sterowaniu modułami(ale zasilanie nie wychodzi z modułów do taśm led) problemu brak. Stabilne odczyty na esp. Ewidentnie problemem są jakieś zakłócenia na lini krańcówek pojawiające się kiedy idzie zasilanie pwm do taśm led. Pytanie, zamawiać już nowy przewód zasilający taśmy, czy jest na to inny sposób. Cytuj Link do komentarza Share on other sites More sharing options...
ethanak 7 kwietnia Udostępnij 7 kwietnia Transoptor na wejściu? Możesz dodatkowo dać dwa rezystorki żeby wymagany prąd był dość wysoki, powinno pomóc. 1 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 7 kwietnia Autor tematu Udostępnij 7 kwietnia (edytowany) Nie znam się to się zapytam. Transoptor zniweluje takie zakłócenia? Przecież przekazuje tylko dalej co dostanie. Tego typu „rzeczy” nie przekaże? Nie znam się to zapytam. Co to znaczy „dać dwa rezystorki żeby wymagany prąd był dość wysoki”? Chodzi o zewnętrzny PULLUP? Edytowano 7 kwietnia przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
SOYER 7 kwietnia Autor tematu Udostępnij 7 kwietnia (edytowany) Jeszcze jedno, dołożyłem po rezystorze 4.7kOm jako dodatkowy PULLUP, bez efektu. Zamieniłem na 1kOm, też bez efektu. Edytowano 7 kwietnia przez SOYER Cytuj Link do komentarza Share on other sites More sharing options...
