Nie pisałem że dobre dla żarówki, ale że żarówka ma bardzo dużą bezwładność i sterowanie niską częstotliwością jej wystarczy (taki ściemniacz na ścianie z triakiem do przecież 100Hz). A dla mosfeta zdrowiej, bo rzadziej jest przełaczany (mniej mocy się na nim wytraca).

A mała częstotliwosć to najmniejsza przy której wszystko ładnie działa (rzędu kilkudziesięciu do kilkuset Hz).

Link do komentarza
Share on other sites

Innymi słowy @SOYER jak sterujesz klasyczną żarówką z włóknem to możesz sobie pozwolić na niższą częstotliwość przełączania klucza gdyż ze względu na bezwładność żarnika nie zauważysz migotania. Jeśli sterujesz LED częstotliwość należy odpowiednio zwiększyć aby uniknąć efektu mrygania. W praktyce zastosuj tu, czy tu częstotliwość >= 100Hz i będzie ok. MOS przy takich czasach przełączania nie powinien się nagrzewać, no chyba że całkowicie sknocisz układ sterownika bramki.

Link do komentarza
Share on other sites

3 minuty temu, _LM_ napisał:

 @SOYERno chyba że całkowicie sknocisz układ sterownika bramki.

No właśnie podobno ma być bez sterownika...a zapomniałem dodać jeszcze na chacie że ESP ma niskie napięcie jak dla bramki MOSFET'a...no chyba że logic level

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Czas przełączania, częstotliwość…?

Czyli czas pomiędzy zmianami poziomu wypełnienia?

15, wait 15ms, 30, wait 15ms, 45,  …

o to chodzi?

@_LM_co znaczy sknocisz układ sterownika bramki?

Link do komentarza
Share on other sites

@farmaceuta Ja bym nie ryzykował podłączanie bezpośrednie, niech się tam coś gdzieś przebije i w najlepszym przypadku GPIO a w najgorszym całe ESP uceglone... a nie wróć, @SOYER czym masz zamiar sterować tego mosa? W sensie jakim układem?


2 minuty temu, SOYER napisał:

co znaczy sknocisz układ sterownika bramki?

A to że kiedy tranzystor pracuje jako klucz, najwięcej energii wydziela się w nim kiedy jest przełączany, dlatego dążymy do tego aby przełączenie trwało możliwie jak najkrócej oraz nie dopuszczamy do sytuacji aby tranzystor był otwarty częściowo.

Link do komentarza
Share on other sites

(edytowany)

@_LM_ no właśnie ja też bym tam dał jakiś ster do MOSFET'a...tlp250 się nada do MOSFET'a? (I odrazu   optoizolacja jest)

Edit... a guzik, trzebaby kombinować jakaś przetwornica obniżającą zeby zjechać napięcie dla bramki z tych 24v

Edytowano przez farmaceuta
Link do komentarza
Share on other sites

To nie jest problem na nóżkę 8 podajesz napięcie sterujące i po krzyku choćby miał to być najprostszy stabilizator liniowy. Napięcie w stanie wysokim będzie takie jak v zas tego izolatora

Link do komentarza
Share on other sites

(edytowany)

Jaka żarówka LED? Jak rozbierzemy sobie żarówkę LED to w środku jest elektronika i tu zaczyna się ciekawie.

Kiedyś jak na rynek wchodziły żarówki LED miały bardzo często bardzo prymitywna budowę, w postaci prostego zasilacza beztransformatorowgo z mostka diodowego kondensatora i paru oporników. Współczesne żarówki mają scalone wysokonapięciowe stabilizatory prądu.

Edytowano przez BlackJack
Link do komentarza
Share on other sites

Cześć, mam te

https://allegro.pl/oferta/modul-sterownik-pwm-400w-15a-36v-mosfet-hw-517-esp-do-arduino-raspberry-9940435789

trzy moduły do sterowania  trzema stringami taśm led.

Jednak do dwóch stringów mam poprowadzone tylko trzy przewody.

Stringi mają działać niezależnie, jeden robi to drugi tamto. Jeden świeci, drugi ściemnia itp.

Czy mogę to połączyć na wspólnym (-), albo na wspólnym (+)?

Czy w żadnym z tych przypadków to nie będzie działać i muszę dołożyć jeden przewód.

Link do komentarza
Share on other sites

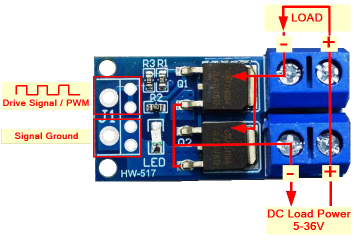

Jeśli Twoje stringi włącza się przez zwarcie przewodu sterującego do masy, to wszystko jest OK. Przepływ prądu pokazany jest tu:


Zaciski (+) oraz (-) wszystkich trzech stringów mogą być wspólne, a  przewód sterujący idzie do zacisku oznaczonego na rysunku "Load - ".

  • Pomogłeś! 1
Link do komentarza
Share on other sites

50 minut temu, jand napisał:




Zaciski (+) oraz (-) wszystkich trzech stringów mogą być wspólne, a  przewód sterujący idzie do zacisku oznaczonego na rysunku "Load - ".

Nie bardzo rozumiem. Do wejść oznaczonych jako IN+ i IN- mam podłączone zasilanie z zasilacza 24V, wspólnie dla wszystkich trzech modułów z mosfetami.

Do złącz opisanych jako OUT+ i OUT- mam podłączone taśmy led.

Do pinów wejściowych gnd i trig/pwm ma podłączoną masę z esp i sygnał sterujący z esp(3 różne sygnały dla 3 modułów pwm).

Mam rozumieć, że mogę mieć dla stringów led wspólny (+), ale (-) muszą być oddzielne, tak?

Link do komentarza
Share on other sites

(edytowany)
16 minut temu, SOYER napisał:

dla stringów led wspólny (+), ale (-) muszą być oddzielne, tak?

Tak.

I ten oddzielny (-) każdego stringu tranzystor podłącza do masy.



Edytowano przez jand
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Hej, wydaje się, że to działa. Wieczorem testy.

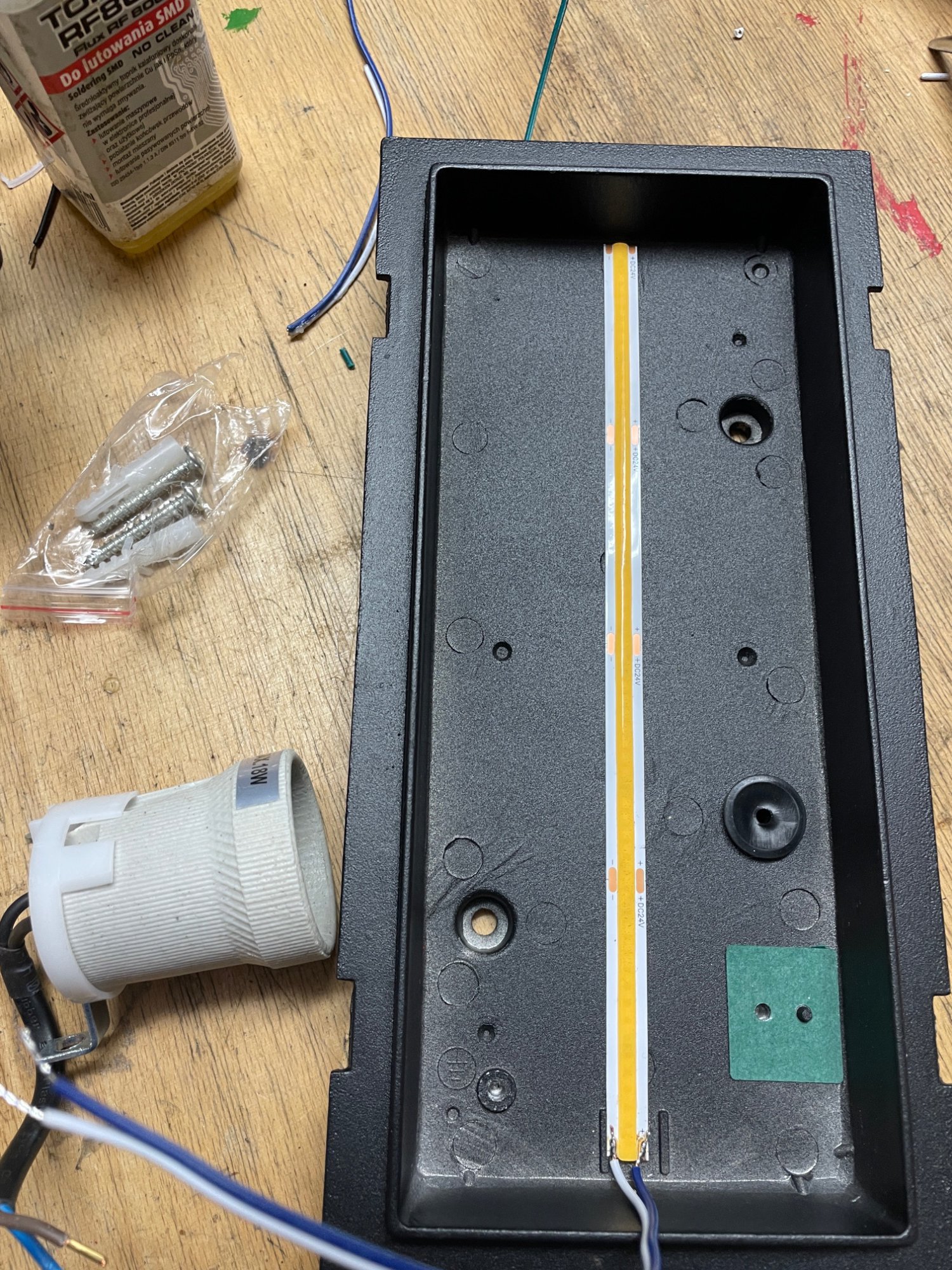

Na zdjęciu rozwiązanie mojego problemu z żarówką LED i jej rozjaśnianiem i ściemnianiem.😉😂




Link do komentarza
Share on other sites

Hej, mam kolejny problem, chyba wiem jak go rozwiązać ale nie znam jego genezy.

Kiedy steruję wcześniej wymienionymi modułami PWM z mosfetami, pojawia się problem z wejściami binarnymi. Krańcówki z dwóch bram i skrzynki pocztowej. Wejścia ustawione jako PULLUP, krańcówki zwierają do masy.

Kiedy włączam sterowanie PWM/LEDami pojawiają się problemy w takim sensie, że esp32 widzi zmieniające się stany tych krańcówek.

Podejrzewam problemy z GND i PULLUPem, myślę, że rozwiązaniem będzie zewnętrzny rezystor 4.7kOm.

Pytanie, czy moje przypuszczenia są prawidłowe, a jeśli tak to dlaczego tak się dzieje.

Chyba, że problem jest gdzie indziej, piny esp32, pwm,  konflikty… Napisać na których pinach mam PWM, a na których wejścia binarne?

Co myślicie? @ethanak mój specu od esp32…

Link do komentarza
