30 minut temu, ethanak napisał:

PC814 to się nazywa.

No faktycznie jest takie coś 😉 no a jak będzie z tymi rezystorami dla transoptora? Bo teraz sprawdzałem i dla większości schematów dla 230v dają dwa rezystory dla diod ...po jednym na każdą linię...🤔

Link do komentarza
Share on other sites

(edytowany)

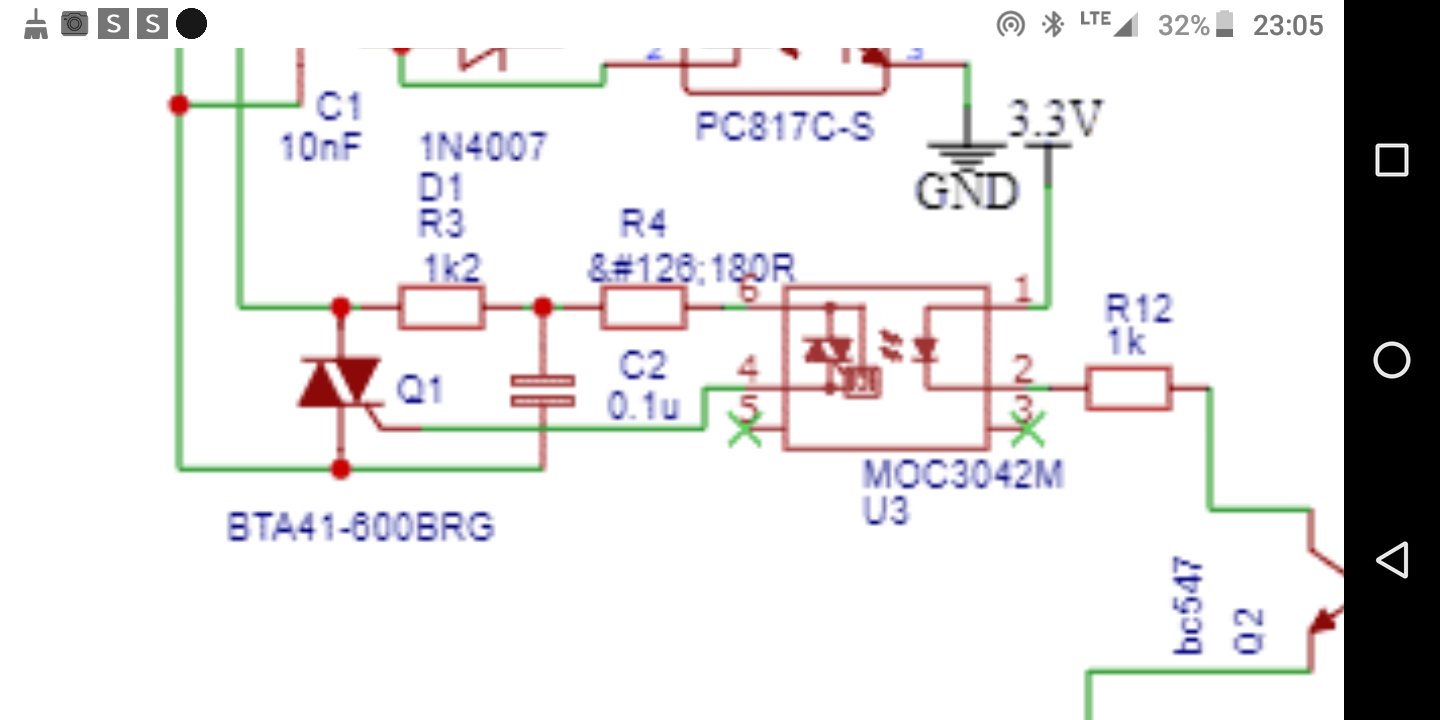

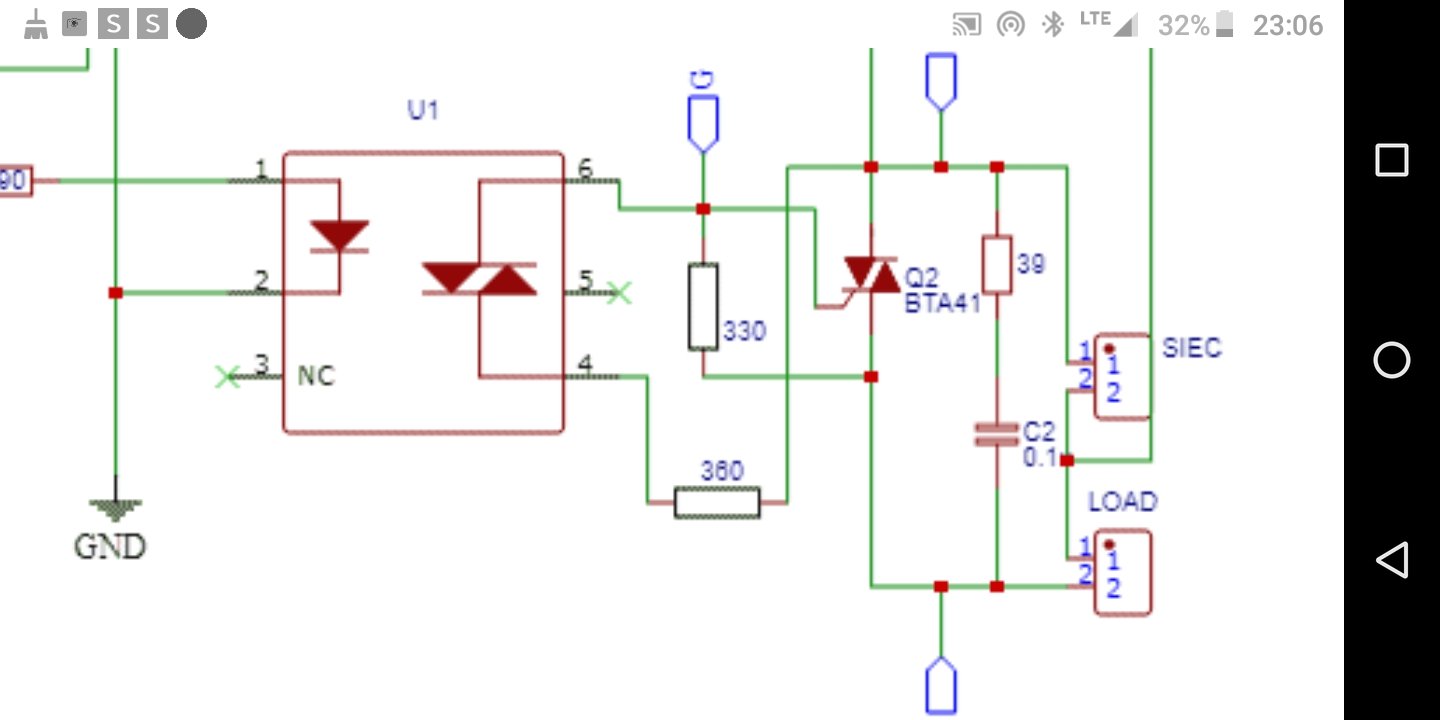

A jeszcze mam pytanie odnośnie podłączenia optotriaka do triaka...na schemacie u _LM_'a jest odwrotnie połączona bramka z wyprowadzeniem T2 triaka...jest jakaś różnica? Triak w optotriaka jest kierunkowy czy można połączyć w dowolny sposób?? (Nóżki 4/6 są zamienione miejscami (taki schemat znalazłem w sieci i teraz nie wiem czy jest poprawny))



Edytowano przez farmaceuta
Link do komentarza
Share on other sites

(edytowany)
3 godziny temu, farmaceuta napisał:

A po co tam ta dioda??

Zamiast równoległej diody z transoptorem dajesz szeregową. Wówczas prąd płynący przez rezystor ograniczający będzie płynąć tylko w jednej połówce okresu, czy też przebiegu sin tym samym wydzielając w nim 2 razy mniej ciepła.



1 godzinę temu, farmaceuta napisał:

Triak w optotriaka jest kierunkowy czy można połączyć w dowolny sposób??

A co masz na symbolu optoriaka ?  To chyba logiczne, że przenosi w obydwu kierunkach.



2 godziny temu, farmaceuta napisał:

no a jak będzie z tymi rezystorami dla transoptora? Bo teraz sprawdzałem i dla większości schematów dla 230v dają dwa rezystory

Przecież od dłuższego czasu koledzy tłumaczą, że jest to uzależnione od napięcia pracy rezystora. Jeżeli zastosujesz rezystor na 200V, to dajesz 2, a jeżeli na 500V, to wystarczy jeden. Do tego musisz jeszcze obliczyć moc wydzielana w rezystorze tak aby nie przekroczyć jego max parametrów. Rozbijając na 2 rezystory zwiększasz napięcie pracy x2 oraz rozbijasz ciepło na dwa rezystory. Przy takich samych wartościach rezystancji ciepło po równo rozłożysz na 2 rezystory.





Edytowano przez rafal220
  • Lubię! 1
Link do komentarza
Share on other sites

8 godzin temu, rafal220 napisał:

Przecież od dłuższego czasu koledzy tłumaczą, że jest to uzależnione od napięcia pracy rezystora.

Nie zrozumiałeś mnie...chodzi mi o to czy dawać po rezystorze do anody i katody diody transoptora czy wystarczy jeden rezystor powiedmydo anody...?

I druga sprawa czy dawać ten mostek prostowniczy? Coś na elektrodzie wspominali żeby mimo wszystko dać

Link do komentarza
Share on other sites
