Zgrzewarka do ogniw (regulator fazowy)


Pomocna odpowiedź

P.S.

Zgodnie z manualem, to szeregowy układ dwóch rezystorów metalizowanych 0,6W powinien wytrzymać 700VAC. Napisałem 500VAC dla bezpieczeństwa. 700 / 1.41 = ~500VAC

Link do komentarza
Share on other sites

2 godziny temu, rafal220 napisał:

P.S.

Wzór z całki Joule'a P=I2*R jest poprawny, ale coś źle liczysz. XD

To powiedz mi dla jakiego napięcia i rezystancji liczysz? Bo ja dla 230v i 33k

Link do komentarza
Share on other sites

(edytowany)
6 minut temu, farmaceuta napisał:

To powiedz mi dla jakiego napięcia i rezystancji liczysz? Bo ja dla 230v i 33k

🤣 Szczerze mówią domyślałem się tego, ale nic nie mówiłem (myślałem, że sam wpadniesz). Z jakim układem zastępczym rezystorów masz do czynienia? Szeregowym, czy może równoległym? (Mowa o ostatnim linku @_LM_)

Edytowano przez rafal220
Link do komentarza
Share on other sites

(edytowany)

@farmaceuta Może policz lepiej prąd diody transoptora i sprawdź czy mieści się w wartościach rekomendowanych. Policz dla maksymalnego napięcia skutecznego jakie może zasilać twój układ, jeśli wynik mieści się w parametrach to masz ten etap z głowy. Nie wiem na co tyle filozofii w to wkładacie 😄

Edytowano przez _LM_
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

24 minuty temu, rafal220 napisał:

🤣 Szczerze mówią domyślałem się tego, ale nic nie mówiłem (myślałem, że sam wpadniesz). Z jakim układem zastępczym rezystorów masz do czynienia? Szeregowym, czy może równoległym? (Mowa o ostatnim linku @_LM_)

Szeregowym?

Link do komentarza
Share on other sites

A jeszcze jedna rzecz, ten układ(z linku) da Ci na wyjściu przebieg o częstotliwości 100Hz oraz szerokości impulsu zależnym właśnie od tych rezystorów i trochę od rezystora kolektorowego. Musisz tak to dobrać aby na zboczu opadającym nie występowała zbyt duża przerwa do faktycznego przejścia przez '0' twój układ musi od tego impulsu obliczyć kiedy ma nastąpić załączenie triaka. Także wartości ze schematu nie są jakąś tam sztywną wartością i podlegają korekcie - oby w bezpiecznym zakresie.

Link do komentarza
Share on other sites

10 minut temu, _LM_ napisał:

@farmaceuta Może policz lepiej prąd diody transoptora i sprawdź czy mieści się w wartościach rekomendowanych.  😄

Nie wiem który parametr to prąd ledow...😤 No ale dla 325v i 33k wychodzi mi około 10mA

Link do komentarza
Share on other sites

1 minutę temu, _LM_ napisał:

Zgadujesz czy wiesz 😛

Wydaje mi się że wiem...choć mogę się mylić 🤭hehe strasznie mi to opornie idzie...

Link do komentarza
Share on other sites

(edytowany)

To jest układ szeregowy, a więc rozpocznij z wartościami wyliczonymi, a dobierz sobie kilka innych ze względów o którym pisałem wyżej(czasy) nie masz oscyloskopu ale analizator logiczny?

Edytowano przez _LM_
Link do komentarza
Share on other sites

13 minut temu, _LM_ napisał:

 nie masz oscyloskopu ale analizator logiczny?

Nie mam nic co by mi elektronikę ułatwiało prucz lutownicy ...😉 No dobrze a co do rezystorów optotriaka to nie za mało? Bo tam będzie płynął prąd rzędu 50mA? Tyle chyba trzeba podać na bramkę bta41 żeby się otworzył, a z wyliczeń z mojego schematu (dwa rezystory szeregowo z optotriakiem) dają ~0.5A

Link do komentarza
Share on other sites

16 minut temu, farmaceuta napisał:

Nie mam nic co by mi elektronikę ułatwiało prucz lutownicy

To wstaw tam jakieś źródło prądowe 3-5mA przystosowane do zasilania napięciem sieci i wszystkie obliczenia praktycznie będziesz mieć z głowy. Symbolu nie pamiętam, ale są takie gotowe bajery dedykowane pod LEDy.

Link do komentarza
Share on other sites

(edytowany)
2 minuty temu, rafal220 napisał:

To wstaw tam jakieś źródło prądowe 3-5mA przystosowane do zasilania napięciem sieci i wszystkie obliczenia praktycznie będziesz mieć z głowy.

Z taką doradą do dupy pojadą...czyli twierdzisz żeby zamiast dobrania odpowiednich rezystorów wpakować tam pół kilo elektroniki więcej bo tak jest prościej?

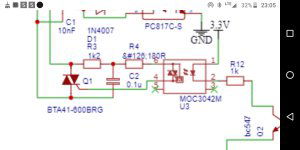

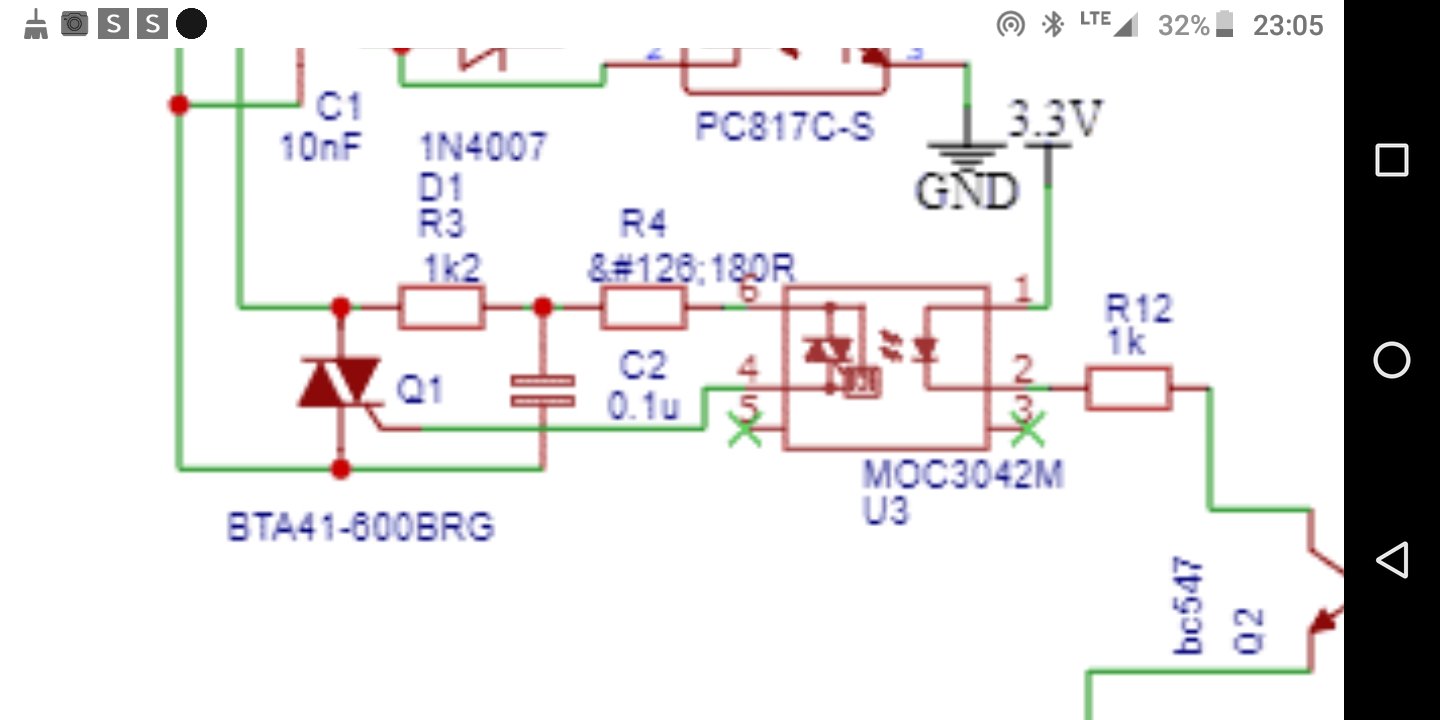

A co robi kondensator C2 na tym schemacie??2024_06_09_23_05_34.thumb.jpg.363a74e9c0e3e23723fc3eb9b75ac4ef.jpg
