Zgrzewarka do ogniw (regulator fazowy)


Pomocna odpowiedź

Witam, co prawda schematu jeszcze nie ma bo chce się upewnić co do kilku rzeczy, ale postanowiłem temat juztu zamieścić

Mam zamiar zbudować sterownik do zgrzewarki ogniw li-ion (drugi) z tym że chciałem to zrobić już porządnie i potrzebuję waszej pomocy😉

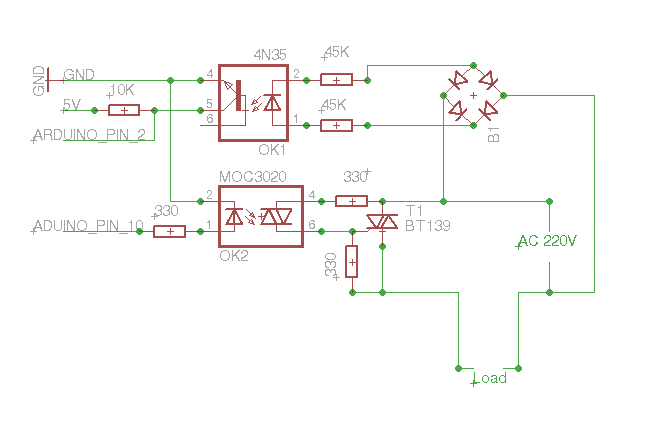

Pierwsze pytanie czy ten schemat (poniżej) jest poprawny?? Wiem że trzeba dodać jakiś gasik z tego tytułu że będziemy sterować obciążeniem indukcyjnym... 8f076605862c351fac8a027998e5f94a95cf2486.thumb.png.032fbfc4093cca9cb8b23522fddbf11a.png

czy 4n35 mogę z powodzeniem zastąpić na pc817 np? Kolejna sprawa to wybór moc'a który steruje triakiem...jak to jest z tym zero cross? Bo troszkę poczytałem i się teraz zgubiłem...układ z detekcją zawsze załącza i wyłącza w zerze tak? A układ bez detekcji załącza na "random"...

Edytowano przez farmaceuta
Link do komentarza
Share on other sites

Jeżeli zgrzewarka, to optotriak bez detekcji zera zakładając że tyrystor chcesz sterować fazowo a nie grupowo.



Transoptor mogłeś dać z wejściem dwukierunkowym wtedy nie będzie potrzebny mostek. I w ogóle do czego Ci jest potrzebna synchronizacja dwupowłokowa? Zresztą jak tam wolisz XD

Link do komentarza
Share on other sites

(edytowany)
20 minut temu, rafal220 napisał:

Jeżeli zgrzewarka, to optotriak bez detekcji zera zakładając że tyrystor chcesz sterować fazowo a nie grupowo.

Tak fazowo...i To ma być triak



20 minut temu, rafal220 napisał:

Transoptor mogłeś dać z wejściem dwukierunkowym wtedy nie będzie potrzebny mostek.

Możesz coś polecić? Bo nawet nie wiedziałem że takie optoizolatory są...😉



20 minut temu, rafal220 napisał:

I w ogóle do czego Ci jest potrzebna synchronizacja dwupowłokowa?

Możesz rozjaśnić temat?? Bo nie wiem o co chodzi...😉 (Dlatego właśnie założyłem ten temat, żeby wyeliminować dziadostwo przed przystąpieniem do projektowania płytki)

Edytowano przez farmaceuta
Link do komentarza
Share on other sites

35 minut temu, farmaceuta napisał:

Możesz coś polecić? Bo nawet nie wiedziałem że takie optoizolatory są..

Np. Takie PC354NT. Jakiś czas temu była wyprzedaż staroci na aledrogo...



37 minut temu, farmaceuta napisał:

Możesz rozjaśnić temat?? Bo nie wiem o co chodzi...

Dwupołówkową synchronizację stosuje się dla większej precyzji. Przy jednopołówkowej synchronizacji moment załączenia triaka np. w drugiej połówce sinusa będziesz musiał obliczyć najlepiej przy pomocy micros.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

25 minut temu, rafal220 napisał:

Dwupołówkową synchronizację stosuje się dla większej precyzji. Przy jednopołówkowej synchronizacji moment załączenia triaka np. w drugiej połówce sinusa będziesz musiał obliczyć najlepiej przy pomocy micros.

To taki przebieg ma triak z mojego schematu...8267-d2aa-1232x0_rys4-zasada-regulacji-avt2210.thumb.jpg.6c9423d26a7d28e777f959484f3e8ddb.jpg

To chyba jest dwu połówkowy tak?

Link do komentarza
Share on other sites

(edytowany)
37 minut temu, farmaceuta napisał:

To chyba jest dwu połówkowy tak?

Tak, ale do samej synchronizacji z przebiegiem napięcia sieci nie musisz tego robić 100 razy na sekundę. Wystarczy 50 razy. No chyba że Ci zależy na aż takiej precyzji. t = 1/f. Jeżeli będziesz jeden raz synchronizować układ na okres to micros liczysz dla 20ms. Natomiast 2 razy na okres to micros liczysz dla 10ms.  Dwupowłokowo sterujesz jedynie triaka, natomiast nie jest to obowiązkowe przy synchronizacji układu z przebiegiem nap. sieci...

Edytowano przez rafal220
  • Lubię! 1
Link do komentarza
Share on other sites

Chcę z tego triaka zarówno sterować długością zgrzewu (co 10ms bo tak chyba wynika z przebiegu) i jednocześnie mocą...założyłem takie sterowanie jak na przebiegu który pokazałem czyli liczę dla 10ms...a wiesz coś na temat gasika RC? W sensie żeby był jak najskuteczniejszy (straty na nim są dla mnie zupełnie pomijalnie)

Link do komentarza
Share on other sites

39 minut temu, farmaceuta napisał:

wiesz coś na temat gasika RC? W sensie żeby był jak najskuteczniejszy (straty na nim są dla mnie zupełnie pomijalnie)

Podejrzyj jakiś dobry projekt zgrzewarki na trafo z mikrofali. Na pewno coś będzie obliczone i opisane na schemacie. Niektórzy dają nawet sam kondensator, ale lepiej jest z rezystorem. Na oko to by wychodziło coś w granicy 1 - 2 uf i 0,5 - 1R.

42 minuty temu, farmaceuta napisał:

Chcę z tego triaka zarówno sterować długością zgrzewu (co 10ms bo tak chyba wynika z przebiegu) i jednocześnie mocą...założyłem takie sterowanie jak na przebiegu który pokazałem czyli liczę dla 10ms

Sterowanie triakiem, a synchronizacja układu z przebiegiem napięcia sieci to są dwa odrębne zagadnienia. XD

Link do komentarza
Share on other sites

(edytowany)

Doradzi ktoś jaki optotriak wybrać żeby mu prądu na wyjściu nie brakowało?? Ma sterować trakiem bta100 lub bta41 ...

Myślałem nad moc3020...tylko z noty nie mogę wyczytać jaka ma wydajność..chodzi o optotriak bez przełączania w zerze

Edytowano przez farmaceuta
Link do komentarza
Share on other sites

19 minut temu, farmaceuta napisał:

Myślałem nad moc3020...tylko z noty nie mogę wyczytać jaka ma wydajność..chodzi o optotriak bez przełączania w zerze

Przecież jest w nocie podany ITSM = 1A. Oczywiście nie jest to wartość ciągła tylko peak.

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

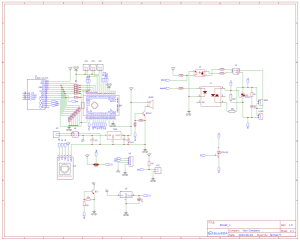

mam prosbe do was panowie zebyscie sprawdzili czy ten schemat jest mniej wiecej poprawny...

932741315_Schematic_zgrzewarkatriac_2024-06-08.thumb.png.ab362c48ace4a2f46df3ebc1c8090f89.png



Edytowano przez farmaceuta
  • Lubię! 1
Link do komentarza
Share on other sites

@farmaceuta Po pierwsze zacznij posługiwać się takimi opisami schematycznymi jak R1, R2, C1, C2, U1, U2 etc. Łatwiej będzie coś doradzić  w odniesieniu do konkretnego elementu. Wartości możesz podać w spisie, albo na schemacie obok opisu.

Po drugie koledzy na czacie mówili abyś rezystor bramkowy czy tez ograniczający pomiędzy G triaka i wyjściem transoptora płodził na dwa szeregowe co zwiększy jego napięcie pracy. Względnie możesz  zastosować jeden rezystor metalizowany 1W, albo MŁT 0,25W o ile posiadasz wyciąg ze starego sprzętu.

Po trzecie po co Ci stabilizator 3,3V do podświetlania LCD, skoro 3,3V masz na PCB Arduino? Ja przykładowo wyjście Arduino 3,3V łączyłem do LED wyświetlacza 1,8" przez rezystor 470R i mimo tego wyświetlacz świeci naprawdę wyraźnie.

Ogólnie makaron i bałagan schematyczny. Te rezystory podciągające do GND przy wyświetlaczu są potrzebne ? Jeszcze nie bawiłem się z ILI. Na SSD są zbędne.

Link do komentarza
Share on other sites

8 minut temu, rafal220 napisał:

@farmaceuta przykładowo wyjście Arduino 3,3V łączyłem do LED wyświetlacza 1,8" przez rezystor 470R i mimo tego wyświetlacz świeci naprawdę wyraźnie.

No tego nie byłem pewien czy uciagniebo jego max prąd to 50mA... Mam tych stabilizatorów więc nie zbiednieje...



10 minut temu, rafal220 napisał:

@farmaceutaWzględnie możesz  zastosować jeden rezystor metalizowany 1W

Czyli zwykle węglowe 0.25w się nie nadadzą??



12 minut temu, rafal220 napisał:

@farmaceuta

Ogólnie makaron i bałagan schematyczny.

To nie konkurs na najładniejszy schemat więc przeżyje 😉



13 minut temu, rafal220 napisał:

@farmaceuta

Te rezystory podciągające do GND przy wyświetlaczu są potrzebne ?

Logika 3.3v , więc dzielniki potrzebne

Link do komentarza
Share on other sites

(edytowany)
1 godzinę temu, farmaceuta napisał:

Logika 3.3v , więc dzielniki potrzebne

Skoro Arduino i wyświetlacz zasilasz z linii 5V, to zorientuj się czy te rezystory podciągające są na pewno potrzebne w linii danych.



1 godzinę temu, farmaceuta napisał:

Czyli zwykle węglowe 0.25w się nie nadadzą??

To zależy na jakie napięcie pracy są dedykowane rezystory. Te zwykłe są bodajże w zakresie 200-300V, tak więc dobrze zastosować 2 w szeregu i spać spokojnie. Zresztą zrobisz jak uważasz. Chińczyki przy kontrolkach LED na 230V ładują po jednym i działa, a że czasem rezystor zostaje przebity?



1 godzinę temu, farmaceuta napisał:

No tego nie byłem pewien czy uciagniebo jego max prąd to 50mA... Mam tych stabilizatorów więc nie zbiednieje...

To jest stabilizator liniowy, a jego MAX prąd wyjściowy jest głównie uzależniony od jego strat mocy, czyli od napięcia zasilania. Im wyższe jest napięcie zasilania, tym mniejszy jest prąd wyjściowy. Ty zasilasz układ napięciem 5V.

Edytowano przez rafal220
Link do komentarza
Share on other sites

11 godzin temu, farmaceuta napisał:

Logika 3.3v , więc dzielniki potrzebne

Szczególnie przy MISO, tak? Dzielnik magicznym sposobem podciągnie 3.3V wyjście wyświetlacza do 5V dla Arduino?

O ile wiem te ILI są odporne na 5V - w każdym razie żadnemu podłączanemu do Arduino nigdy nic się nie stało (a trochę ich było).

  • Lubię! 2
Link do komentarza
Share on other sites
