Wzmacniacz lampowy SRPP bez drogich transformatorów.

[Kuba83]

Witam!

Chciałem zaprezentować wzmacniacz lampowy, który nie wymaga drogich lamp ani transformatorów, te ostatnie są radiowęzłowe TGR10/50 do linii 100/120V.

Wzmacniacz bazuje na koncepcji Philipsa, która jest w nocie lampy EL86, ja zrobiłem to 1:1, lampy zastosowane to PL84, telewizyjne odpowiedniki EL86 poza żarzeniem 15V/0,3A.

Do tego jest stopień WK na PCC85 z tego układu, tylko opornik w zasilaniu anody jest 10kΩ

Wzmacniacz został zbudowany na łączówkach militarnych, to kołki teflonowo- złocone w listwie aluminiowej, kupiłem tego sporo na Allegro.

Jako akcenty retro dałem stare, rosyjskie elektrolity hermetyczne, stary opornik 22Ω w żarzeniu PCC85(9,6V/0,3A), stare rezystory SFERNICE(te zielone, pod nimi Telpody- miało być 120Ω i trzeba było połączyć równolegle 150Ω i 560Ω), reszta z bieżącej produkcji, podstawki ceramiczne a lampy PL84 ze sklepu w Kielcach po 18zł/sztuka(sześć kupiłem), PCC85 miałem NOS-y.

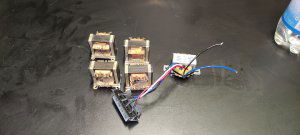

Transformatory głośnikowe miałem do wyboru chińskie i polskie, przyjemniej zagrały polskie(lepiej nawinięte)

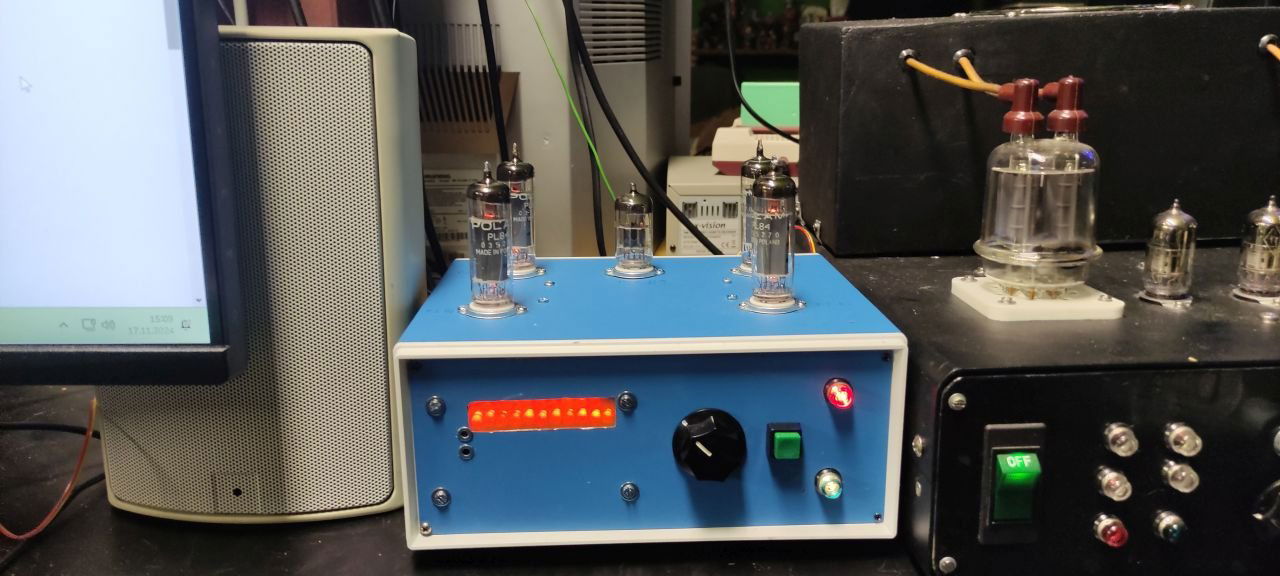

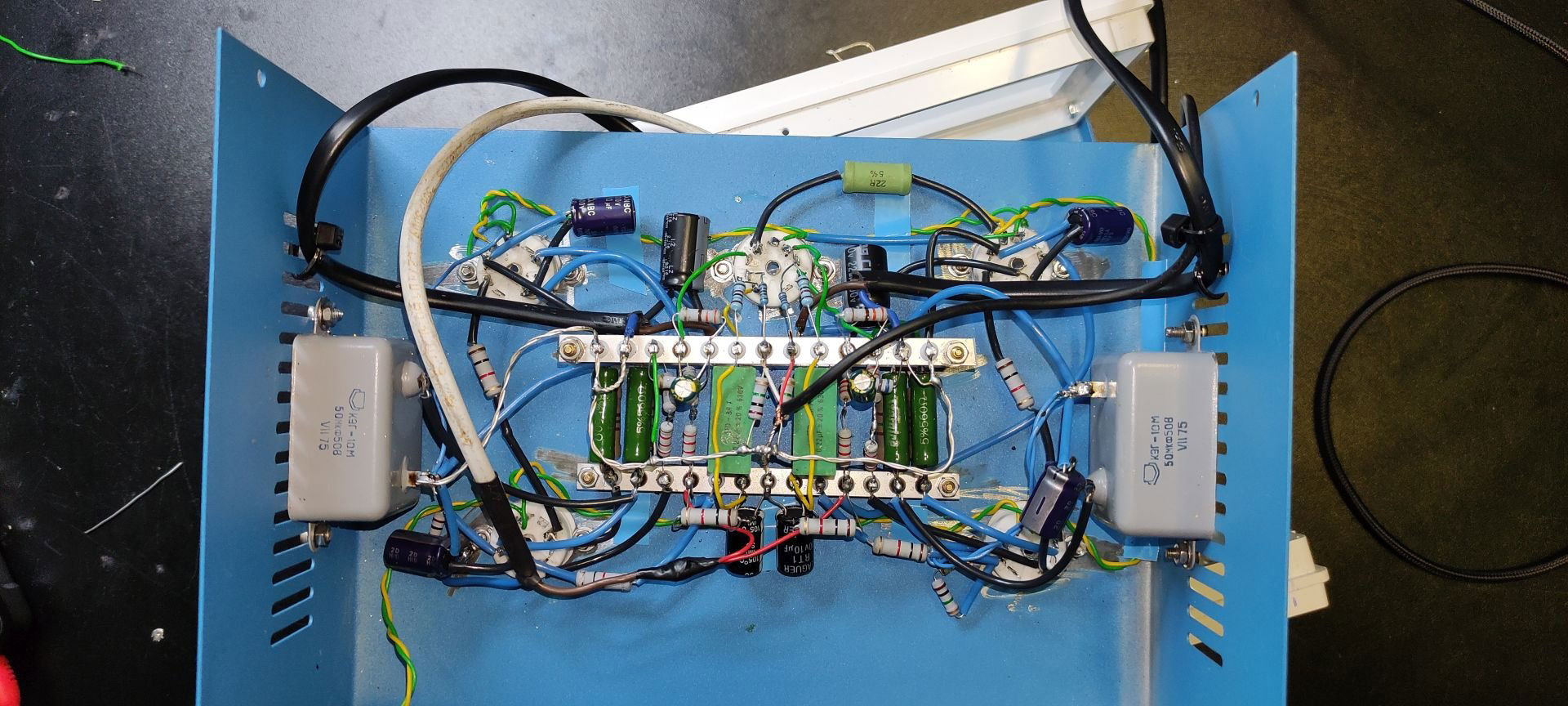

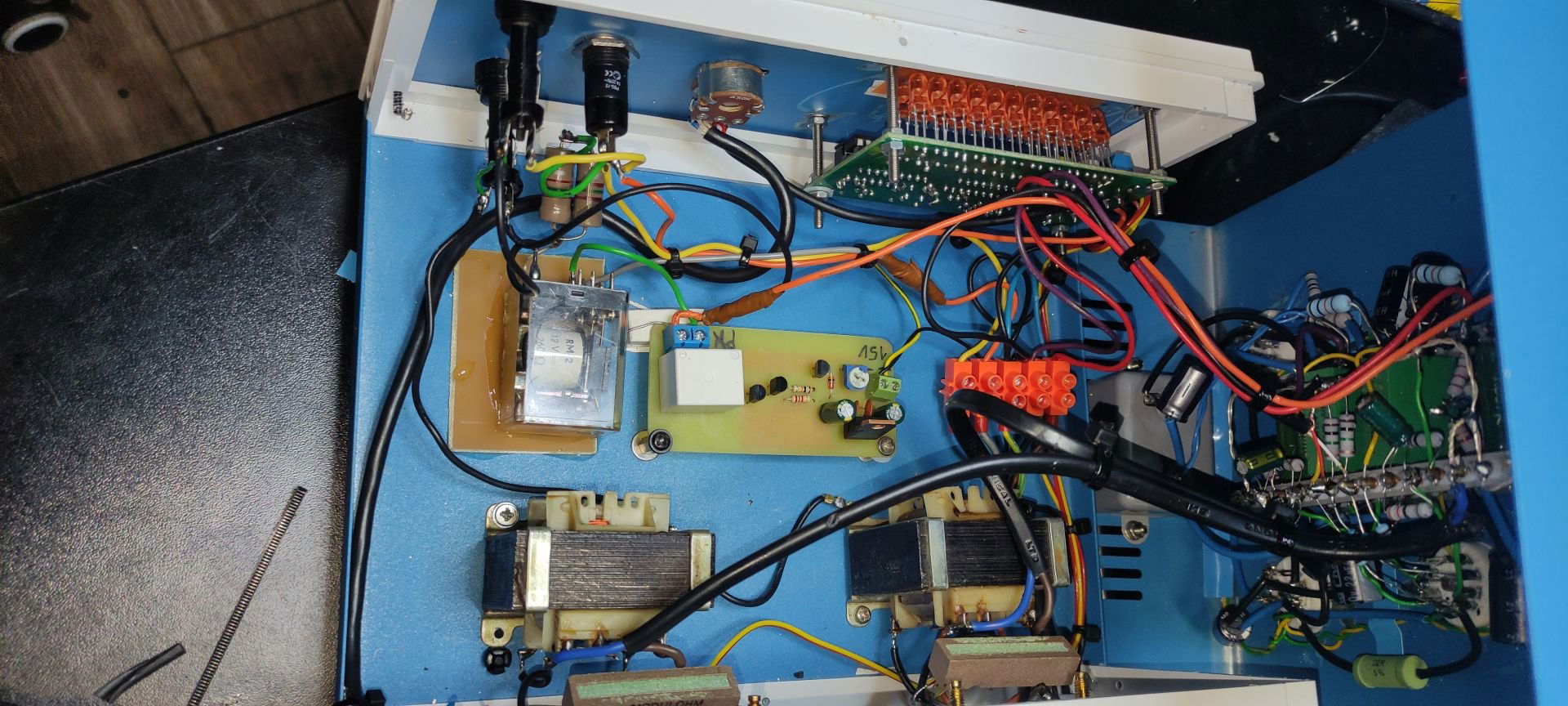

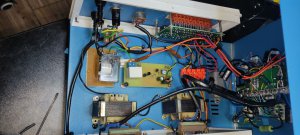

W środku tak wygląda

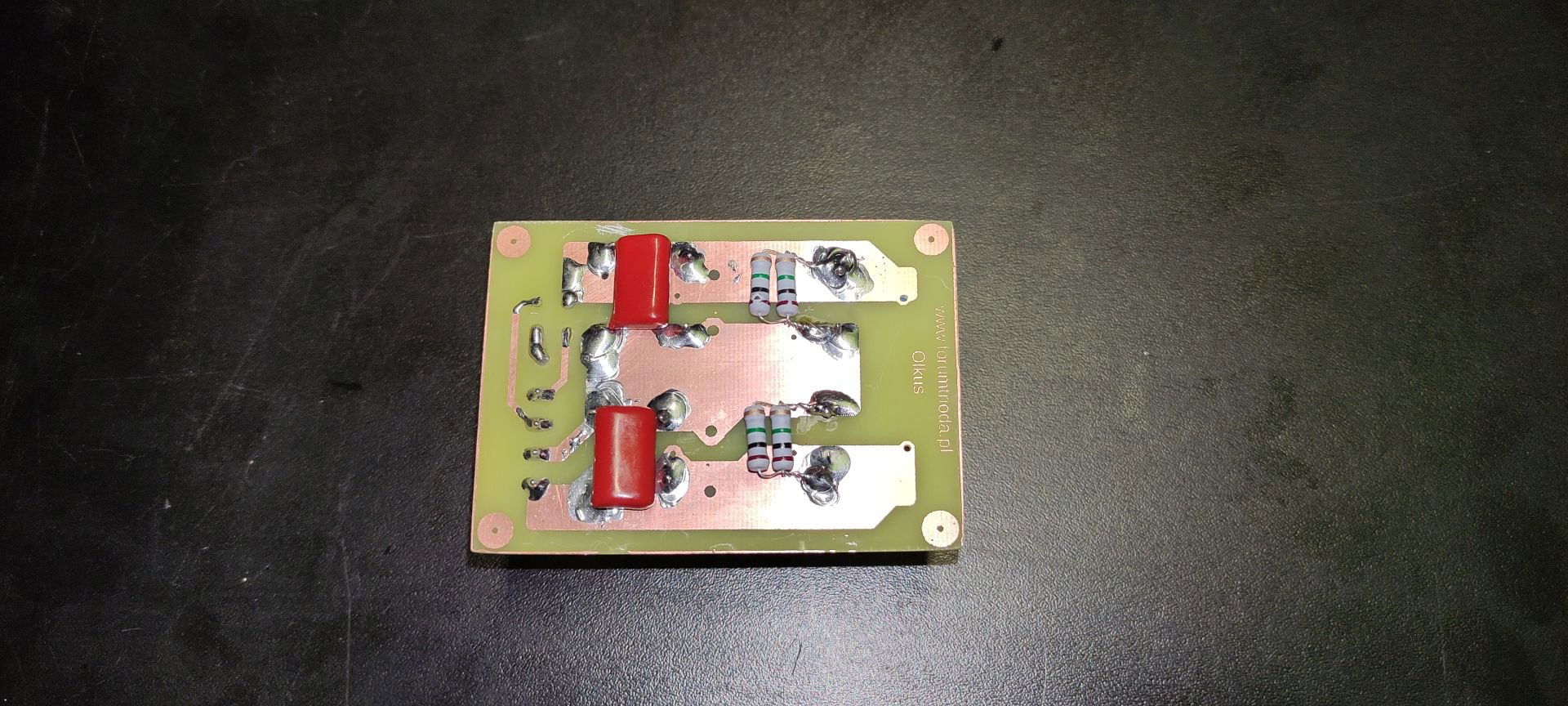

PCB z przekaźnikiem służy do tego, by nie było udaru prądowego, przez który błyskały włókna PL84, po prostu przy starcie żarzenie idzie przez rezystor 4,7Ω 5W, po około 4 sekundach jest on zwierany przekaźnikiem a ciepłe już włókno nie błyska.

Wskaźnik wysterowania jest na LM3916, to kit Advance, diody LED to zabytkowe VQA46 w bursztynowym kolorze.

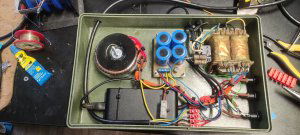

Układ ma osobny zasilacz.....nie mając dedykowanego transformatora dałem takie ze śmieci, które połączyłem uzwojeniami wtórnymi.

Zasilacz na kondensatorach Philipsa, to profesjonalne 100µF 450V w liczbie 4 sztuk, taki filtr jest wymagany w tej topologii wzmacniacza

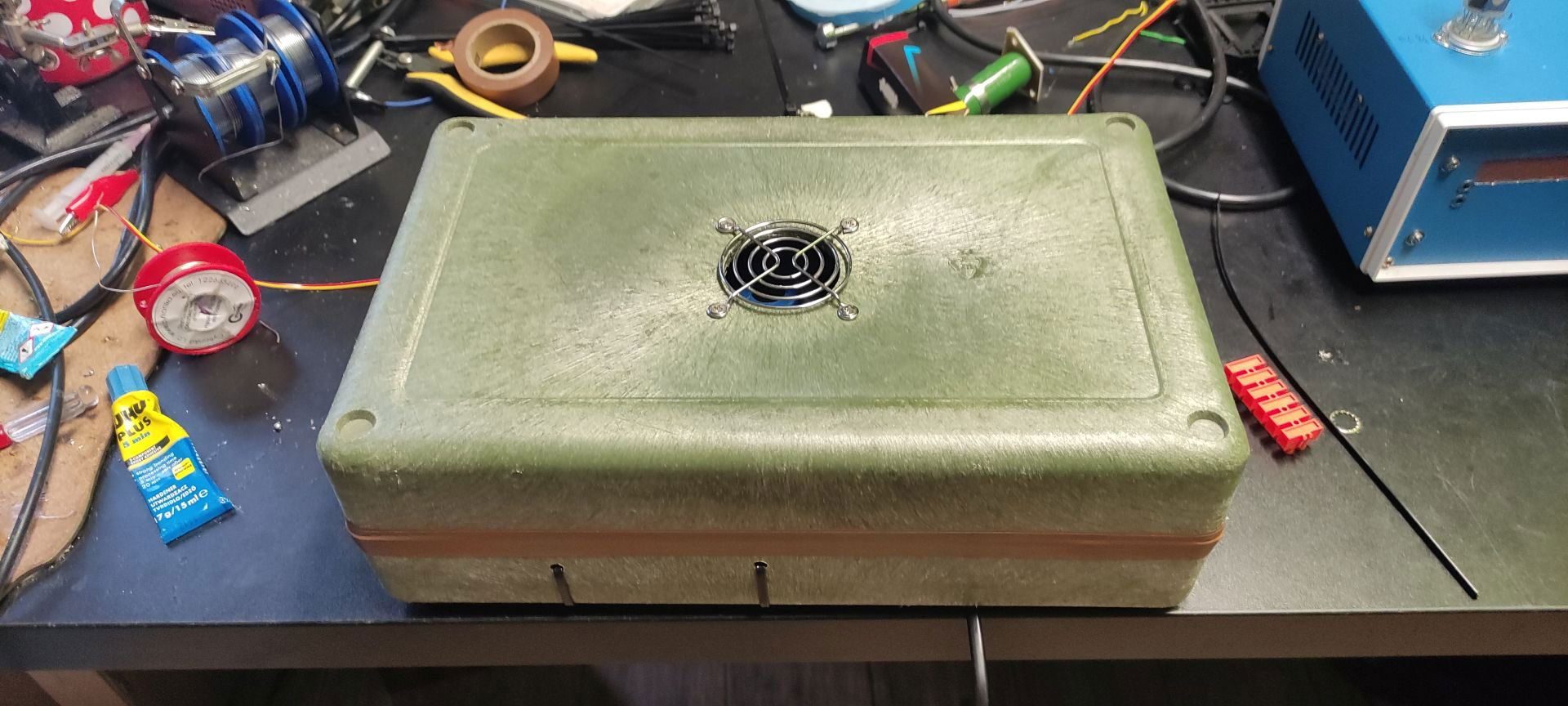

I cały zasilacz

Zasilacz laptopowy 15V służy do żarzenia lamp, zasilania wskaźnika LED oraz do trybu "czuwania", wciśnięcie przełącznika na froncie aktywuje dwa przekaźniki, w zasilaczu i wzmacniaczu, podają one żarzenie na lampy i 230V na pierwszy transformator

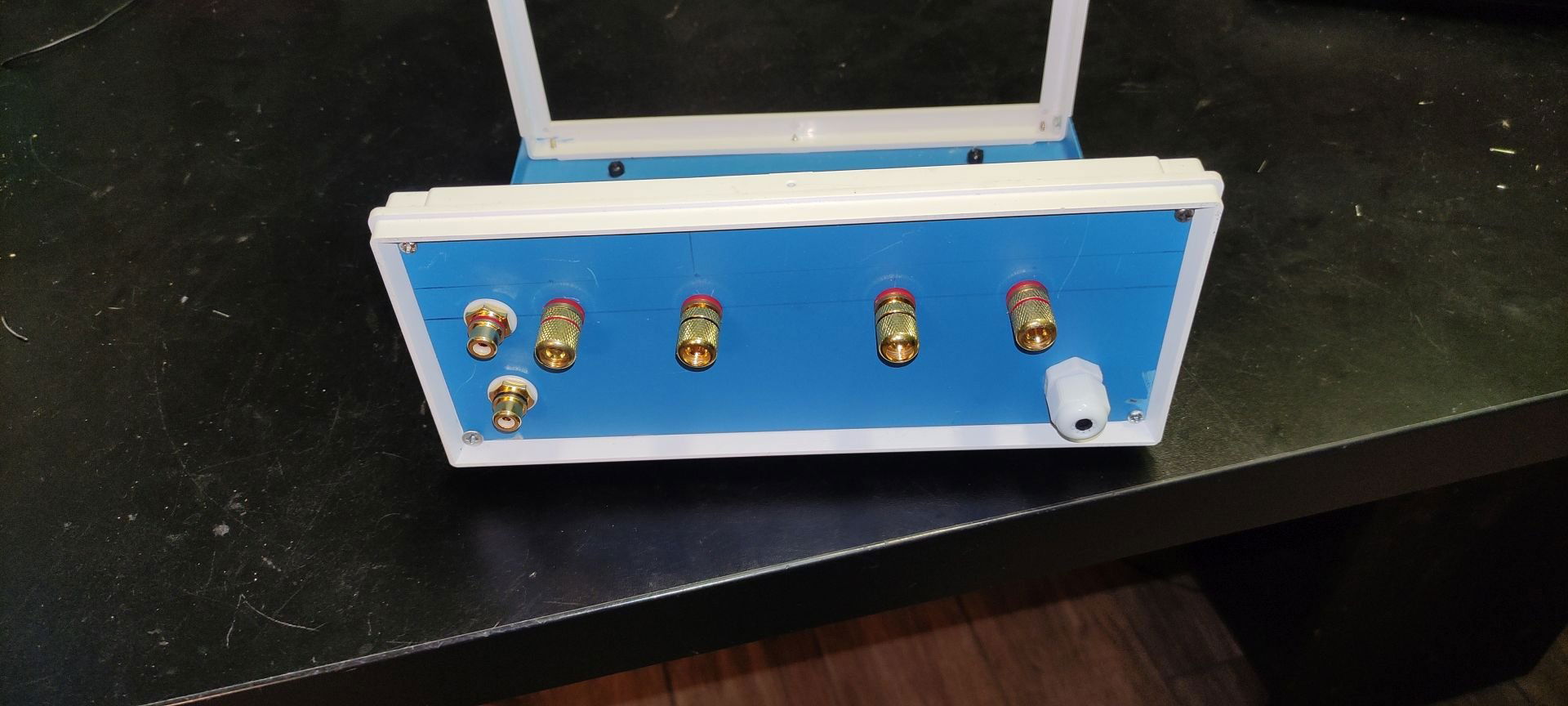

Oba pudełka są połączone 5-żyłowym kablem.

Wzmacniacz daje 4W/4Ω bez obcinania sinusa, transformatory słabo  przenoszą pasmo poniżej 150-200Hz, to nie były trafa do Hi-Fi a rozgłoszeniowe.

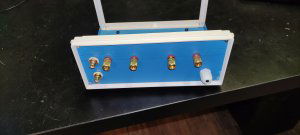

I jeszcze

Jeszcze będzie buda z siatki na lampy, układ pracuje bez USZ, a wzorowany jest na tym

I na tym

Polecam zbudować ten wzmacniacz jak nie ma kasy na transformatory, TGR-y 10/50 są po 12zł na Allegro Lokalnie, pochodzą z kościelnych głośników.

Planuję po Nowym Roku podobny układ a 7-8W na PL504 czy podobnych rosyjskich, śmieciowych lampach.





[Kuba83]

Witam!

Dla ciekawych, co to za koszulki izolacyjne, to zastosowałem wojskowy wężyk teflonowy po 5zł/metr z Allegro, ostatnio 6 metrów kupiłem, w środek wsadzam srebrzankę 0,6mm, może być skrętka telefoniczna, mam takiej od groma ale srebrzanka leżała na półce, to dałem.

https://allegro.pl/oferta/wezyk-teflonowy-1-5mm-3-2mm-niebieski-filotex-12697777556

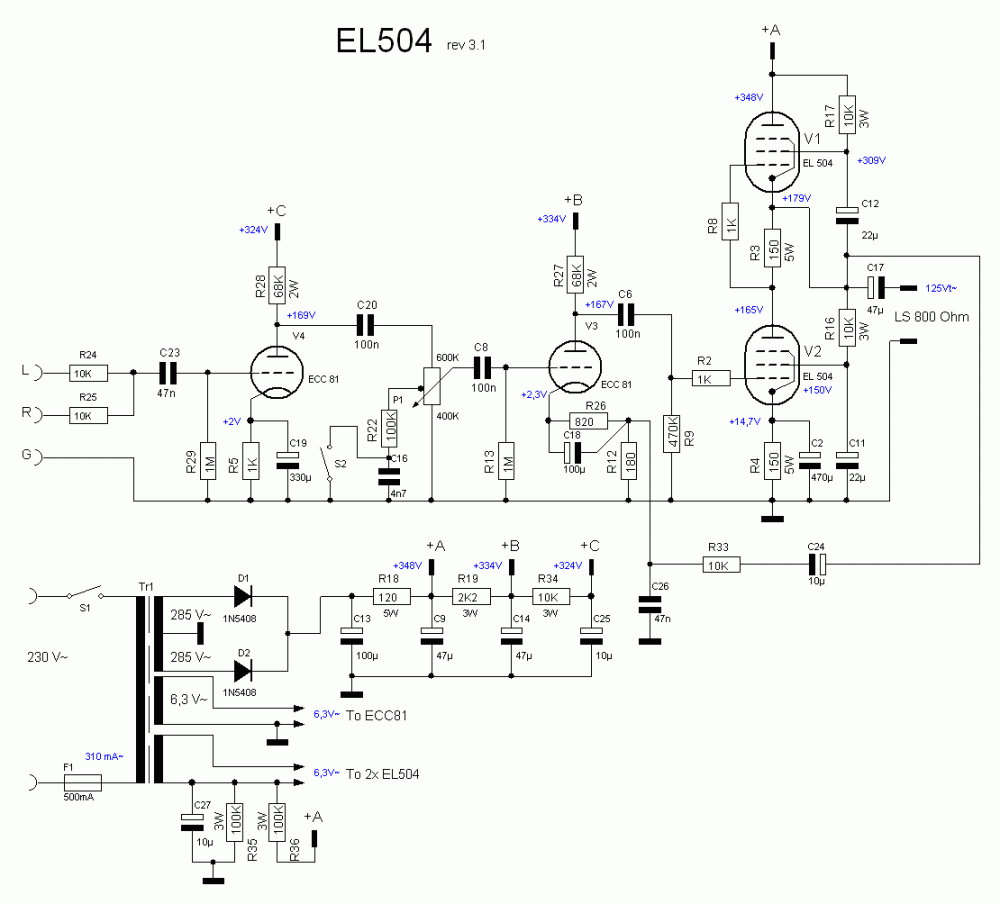

Myślę o tym układzie

Ale nie EL504 a jakaś śmieciowa lampa rosyjska, odpowiednik EL500/EL504, choć cena ta sama, ECC81 bym zastąpił 6N3P czy PCC85.

Całość niestety nie wygląda idealnie.....nie mam miejsca do prac ślusarskich, do następnej konstrukcji potrzebne są podstawki Magnowal a żaden z moich transformatorów nie da 350V pod obciążeniem, przy tym napięciu trzeba szukać spośród tych do gitary, na złomie takich nie ma, bo właśnie gitarzyści polują na to.

A koncepcja żarzenia z zasilaczy impulsowych wspaniale przedłuża życie lamp serii "P" i "E" również.

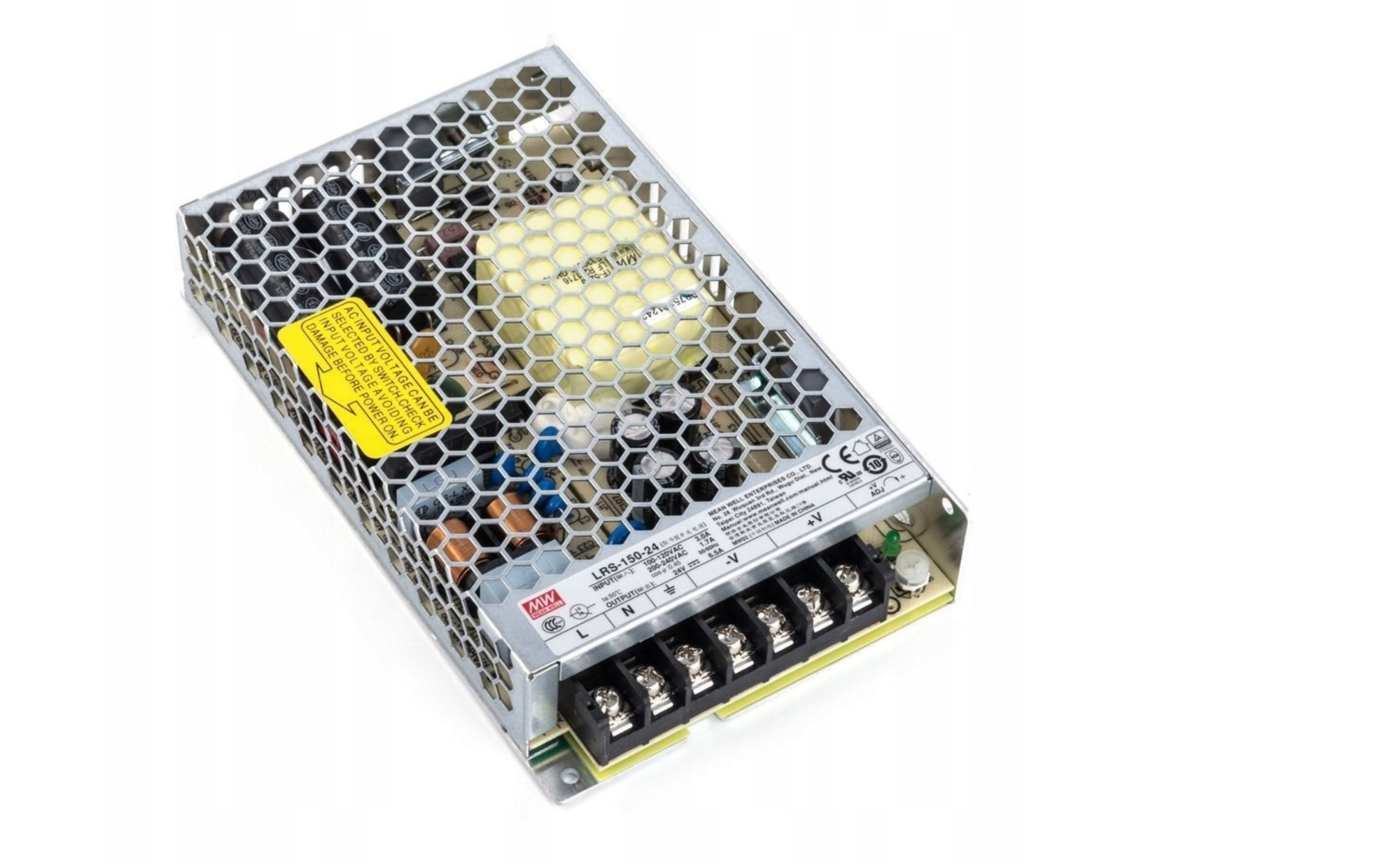

Taka PL504 to 27V, mam taki zasilacz i na luzie uzyskam 27V

I napięcie to będzie stabilne a nie chwiejne jak w starych TV, że lampa po pół roku do wyrzucenia



[mozdzons]

Witam. Chciałbym zacząć swoją przygodę ze wzmacniaczami lampowymi właśnie od tego projektu. Mam kilka pytań: 1) schemat tego zbudowanego przez Pana wzmacniacza to ten odręcznie rysowany?

2) Czym jest stopień WK? (czy to ta pierwsza lampa z lewej strony na tym odręcznie rysowanym schemacie, czy jest to coś jak WE w konstrukcjach tranzystorowych ?)

[Kuba83]

Witam!

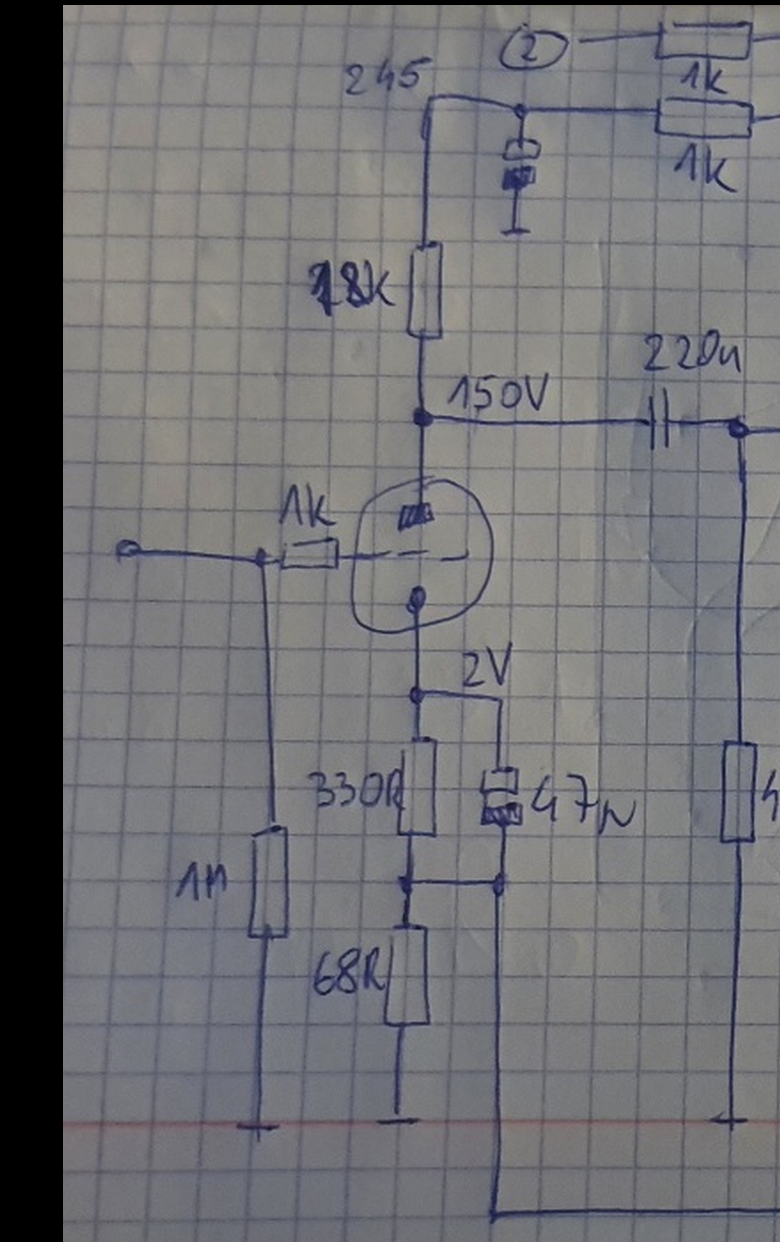

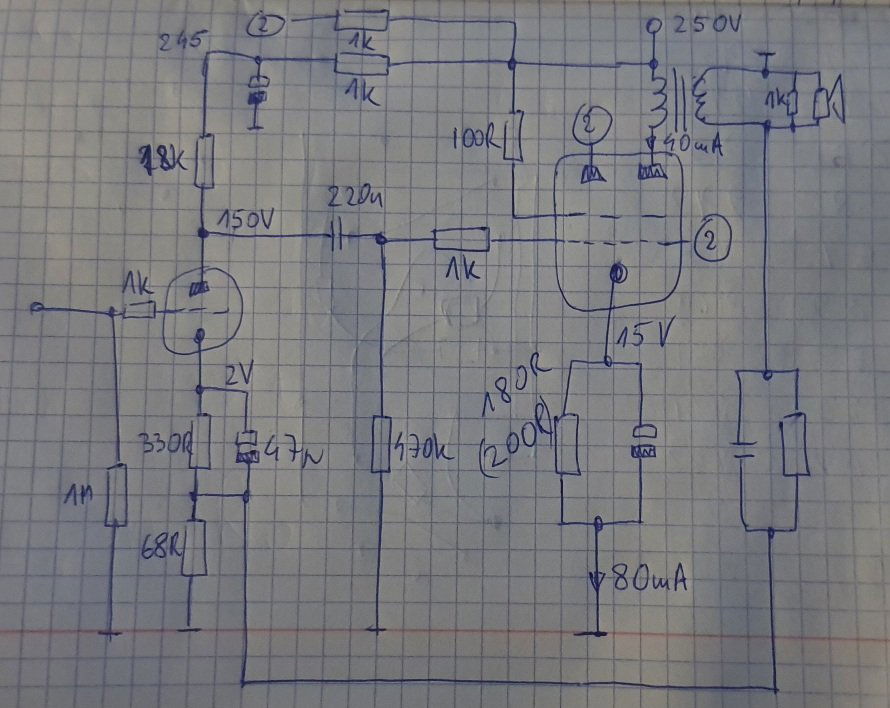

WK to ten odręcznie rysowany, ale tylko do lampy GU-29, kondensator 220nF, rezystor w zasilaniu anody PCC85 ma być 10kΩ.

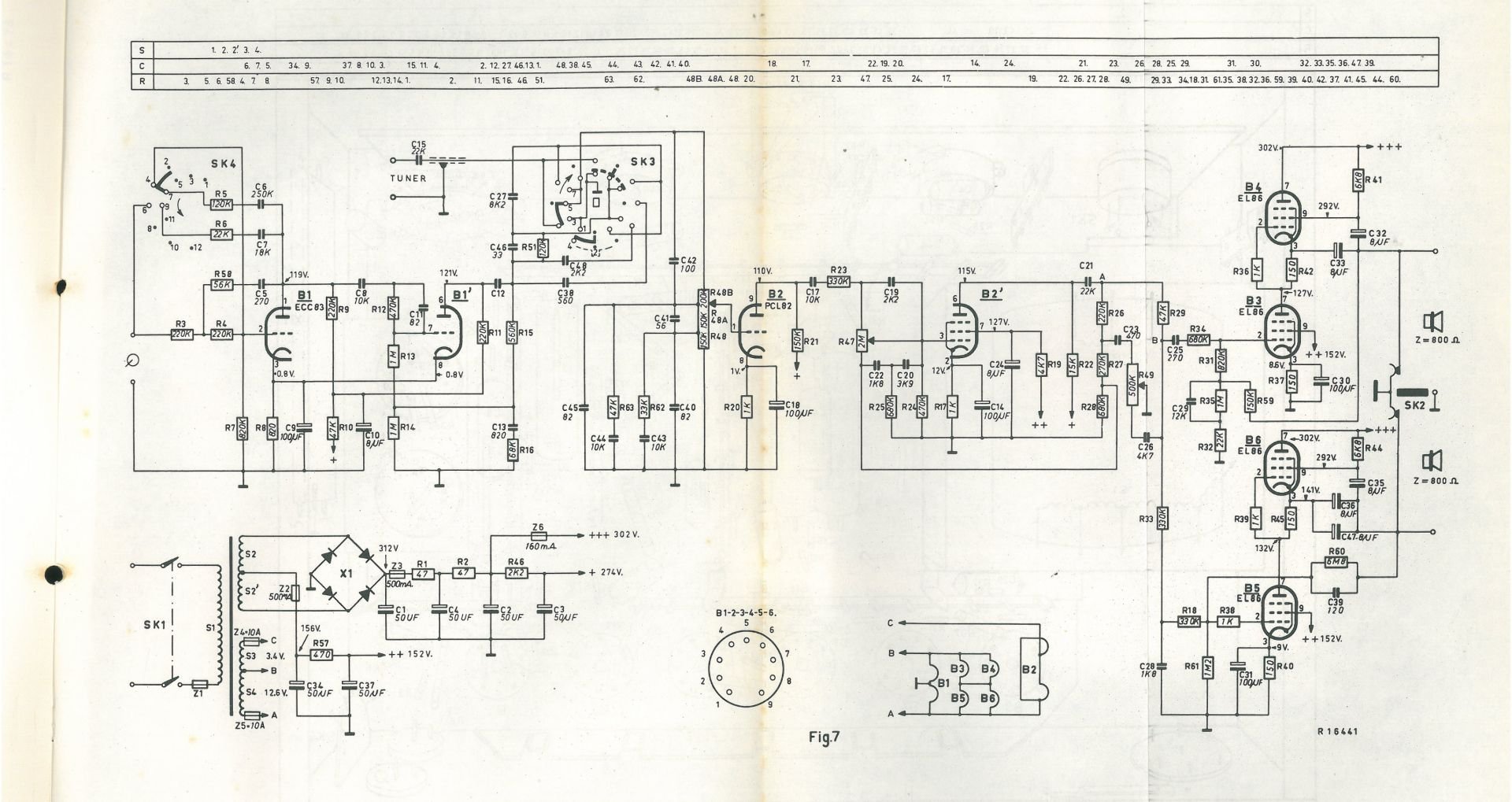

Reszta to ten układ z karty katalogowej Philipsa lub to

Czyli stopień wstępny to to

Rezystor w zasilaniu przed kondensatorem ma być 10k dla PCC85, ECC85, ewentualnie rosyjska 6N3P.

Kondensator sprzęgający ma być 220nF na 630V, dobrej jakości⚠️

Ja dałem MKT z demobilu wojskowego, może być styrofleks KSF polski lub "cegiełki" MKSE.

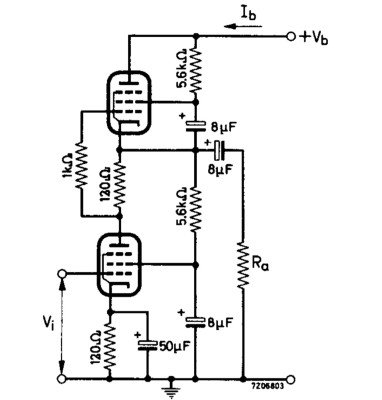

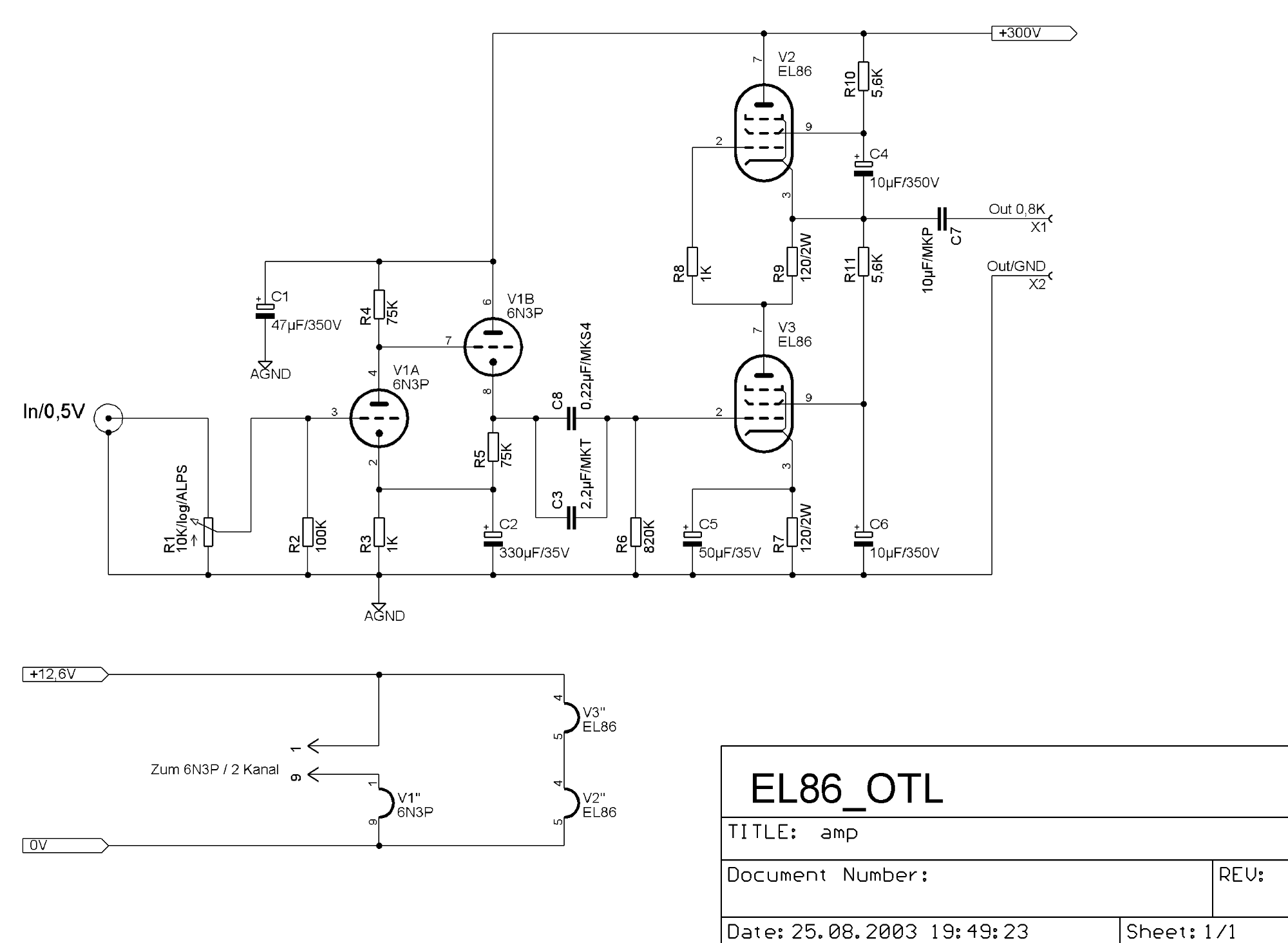

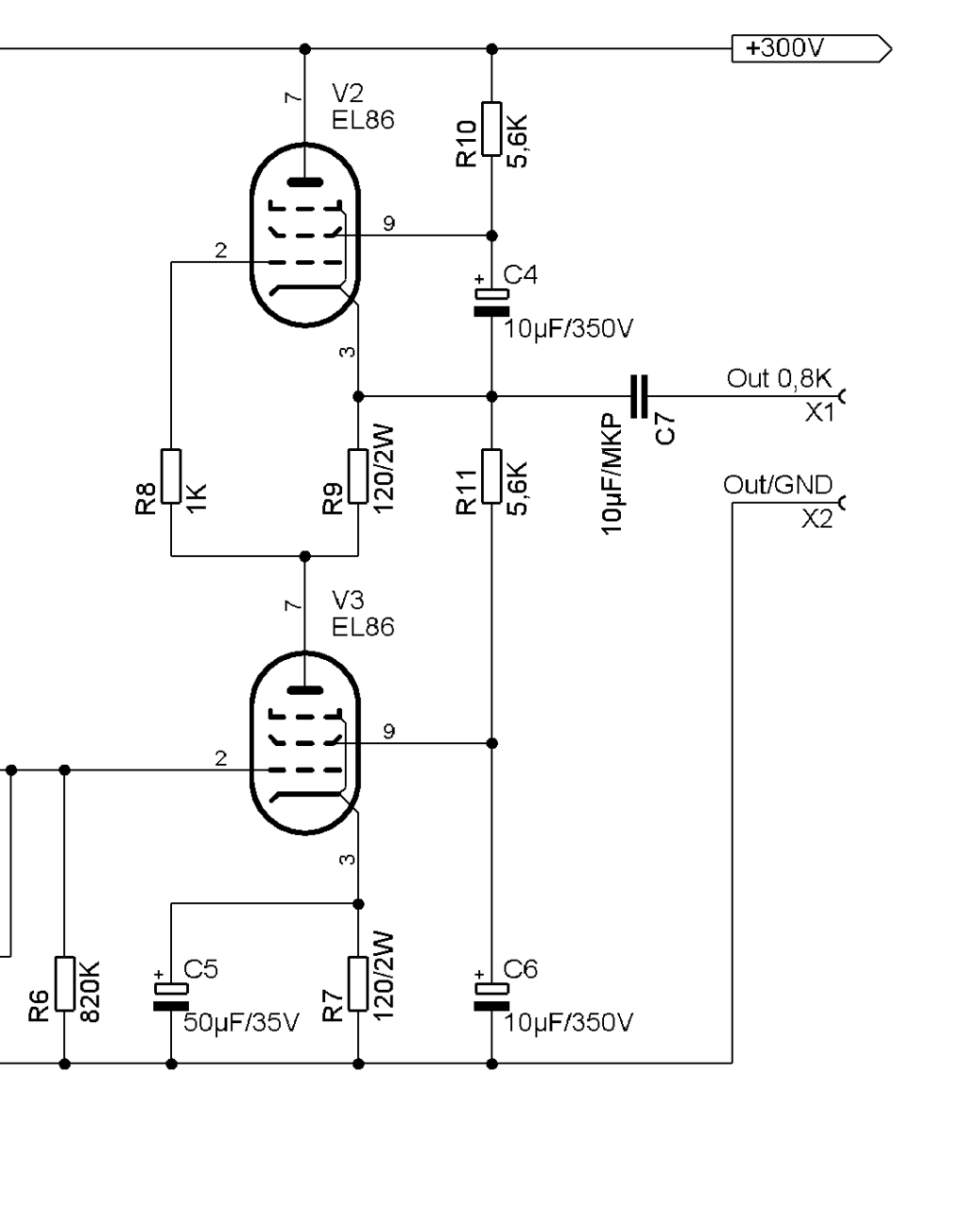

Stopień końcowy to ten układ

Siatka pierwsza dolnej lampy przez rezystor 1MΩ do masy, oczywiście ZA kondensatorem.

Na siatkę dolnej lampy wchodzi sygnał z anody PCC85 przez kondensator 220nF.

Kondensator na wyjściu....ja dałem elektrolit 22µF 450V, lepszy rozruchowy silnikowy 16-30µF MIFLEX/DUCATI ENERGIA, nie stosuj używanego złomu⚠️

Transformator głośnikowy ma być 100/120V, czyli typowy radiowęzłowy, pełno ich za grosze, idzie też wypruć z demobilowych kolumn 100V.

Nie umiem rysować schematów, bo nie mam wykształcenia technicznego.

Do zasilania użyj transformatora separującego 230V/230V, po wtórnej stronie dostaniesz 240-270V jałowo, po wyprostowaniu będzie maksymalnie  380V, czyli kondensatory koniecznie⚠️450V, 47µF 450V są powszechnie stosowane po pierwotnej stronie zasilacza w TV LCD i dostępne, w tym układzie daj 8x47µF....to specyficzny układ i może być słyszalne buczenie przy kiepskiej filtracji.
