Pochwal się nad czym właśnie pracujesz! Wspólny mini-worklog

[Treker 1840]

Może nie robię z tym nic konkretnego, ale chyba też warto pokazać, bo fajne moduły. Ostatnio wziąłem na warsztat kilka płytek z wbudowaną LoRą. Teraz będę bawił się modułami ze zdjęcia. Na pierwszy rzut oka wyglądają bardzo fajnie. Na pokładzie m.in. ESP32, moduł LoRy, wyświetlacz OLED. Można z tego zrobić ciekawą, energooszczędną platformę z bezprzewodową komunikacją.

[crbjsfso 33]

Dnia 5.10.2019 o 23:14, Mechano napisał:

Jakiś czas temu spodobały mi się lutownice "długopisowe" jak np. ts100, ts80 ale kupno było by jakieś takie zbyt proste.

Kilka miesięcy temu zacząłem składać pierwszy prototyp oparty o groty t12 za kilka dolarów, na płytce uniwersalnej, tylko taki, żeby sprawdzić czy ogarnę tematy sterowania grzałką, wyświetlaczem i odczytu temperatury. Niestety projekt leży od jakiegoś miesiąca bo odczyt temperatury po różnych zabiegach nie jest tak stabilny jak bym chciał (w sumie to nie może tu być mowy o żadnej stabilności bo dla 10bit adc wyniki rozjeżdżały się o jakieś 50-100 jednostek, czyli wahania temperatury wynosiły by nawet kilkadziesiąt stopni, o ile dobrze pamiętam). No i tu mi trochę brakuje wiedzy w czym jest problem. Czy to bardziej kwestia źle dobranego wzmacniacza operacyjnego (lm358) czy raczej cały koncept jest zły? Zostawiam kilka zdjęć, w razie zainteresowania mogę to jeszcze trochę szerzej opisać.

Też chciałem i chyba nadal chcę (ale jest to odsunięte na dalszy plan) zbudować taką lutownicę. Najlepiej skopiować TS80 ale tak aby pasowały do niej tanie końcówki.
Electronoobs jakiś czas temu budował coś takiego, dostępne tutaj:



Schemat


Projekt w serwisie EasyEDA: https://easyeda.com/Electronoobs/portable-iron-v3-0

Nawet była kampania na Kickstarterze, ale się nie udała: https://www.kickstarter.com/projects/electronoobs/diy-portable-soldering-iron-kit

A tutaj "recenzja" od EEVblog:

TL:DR Można powiedzieć, że EEVblog nie jest zwolennikiem amatorskich rozwiązań jeśli chodzi o tego typu urządzenia.

[Mechano 130]

@crbjsfso Właśnie na tym projekcie się wzorowałem bo chciałem sam napisać program takiej lutownicy a niestety utknąłem na słabym hardwarze, który nie daje zbyt precyzyjnych odczytów temperatury. Czy schemat ts100 albo ts80 też jest otwarty? Dotarłem tylko do softu.

A co do EEVbloga to nie ma co się dziwić. Dave patrzy na to z perspektywy profesjonalnego elektronika z długim stażem w branży. A to jest typowo rzecz dla pasjonata a nie do zakładu produkcyjnego. Z resztą w tym konkretnym projekcie jest przynajmniej kilka rzeczy, które "ja bym zrobił inaczej".

[Sabre 654]

Według mnie to Electronoob robi rzeczy strasznie na odwal, obejrzałem kilkanaście filmów na jego kanale i w sumie to nie dziwię się, że ten projekt lutownicy nie zrobił szału. On ma totalnie nieprzemyślane projekty płytek. Nieoptymalnie rozstawione elementy, ot chociażby ta lutownica, grot powinien być od góry a nie od dołu płytki. Jest zbyt duża różnica w wysokości pomiędzy grotem a trzymaną lutownicą. Ale wracając ogólnikowo do mojej opinii. Zauważyłem, że jak jlcpcb kogoś sponsoruje to ten ktoś trzaska płytki jak szalony, bo co, za darmo przecież je ma i jeszcze mu płacą za publikację tego. To nic, że na płytkach ma błędy i publikuje nagrania z błędami, ok otwarcie o nich mówi, ale z drugiej strony to potwierdza to co napisałem wcześniej, ma za darmo więc trzaska na potęgę na siłę jak najwięcej rzeczy, które są niedopracowane albo bez sensu.

[Polecacz 101]

Szukasz producenta PCB?
Sprawdź przetestowaną firmę JLCPCB. Dlaczego warto?
   • Prototypy PCB za 2$ (gotowe w 24 godziny)
   • Kody zniżkowe dla nowych klientów (po rejestracji)
   • Produkcja w profesjonalnej fabryce (zobacz film)
Sprawdź też » Jak powstaje PCB? Wycieczka po fabryce

[crbjsfso 33]

@Mechano Wydaje mi się, że schematy do TS100 i TS80 nie są oficjalnie udostępnione, ponieważ również nie udało mi się niczego znaleźć w oficjalnych źródłach. Nie wykluczam jednak opcji, że po prostu nie umiem tego znaleźć. Może ktoś na własną rękę odtworzył schemat i umieścił gdzieś w internecie, ale to tylko moje luźne rozważania.
@Sabre Zgadzam się, zapewne jest tak dlatego, że Electronoobs publikuje regularnie co tydzień i brakuje czasu na dopracowanie projektu i testy.

[Sabre 654]

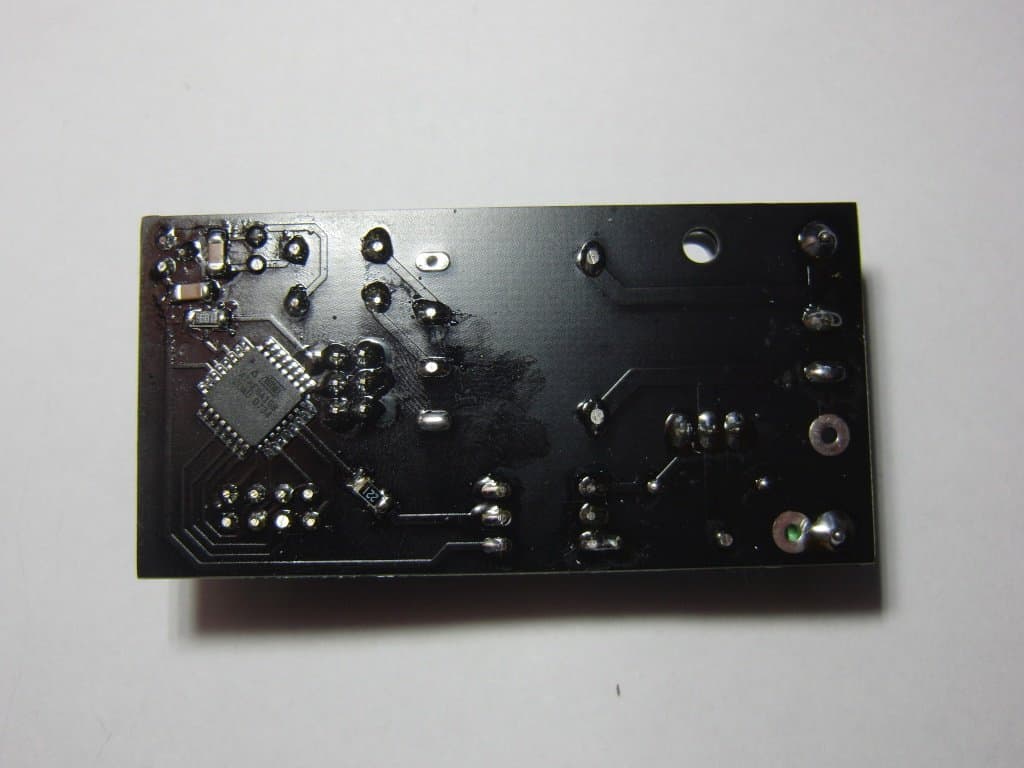

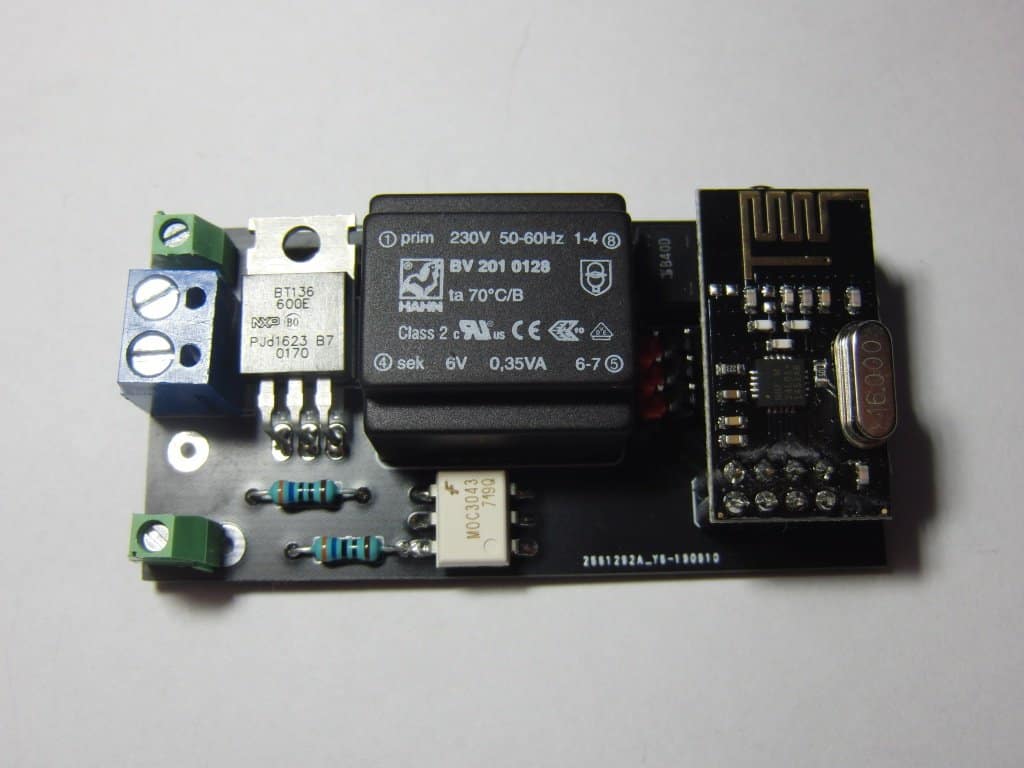

I żeby nie było, że tylko marudzę, to moja wersja pseudo sonoffa, sterowanie niewielkimi obciążeniami 230VAC (lampka) za pomocą NRF24l01:

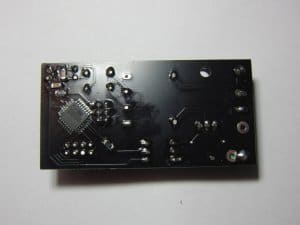

Nie zdążyłem jeszcze wyczyścić płytki .

[Mechano 130]

Zgadzam się z @Sabre, z resztą już kiedyś się "skarżyłem" na jakiś jego projekt.

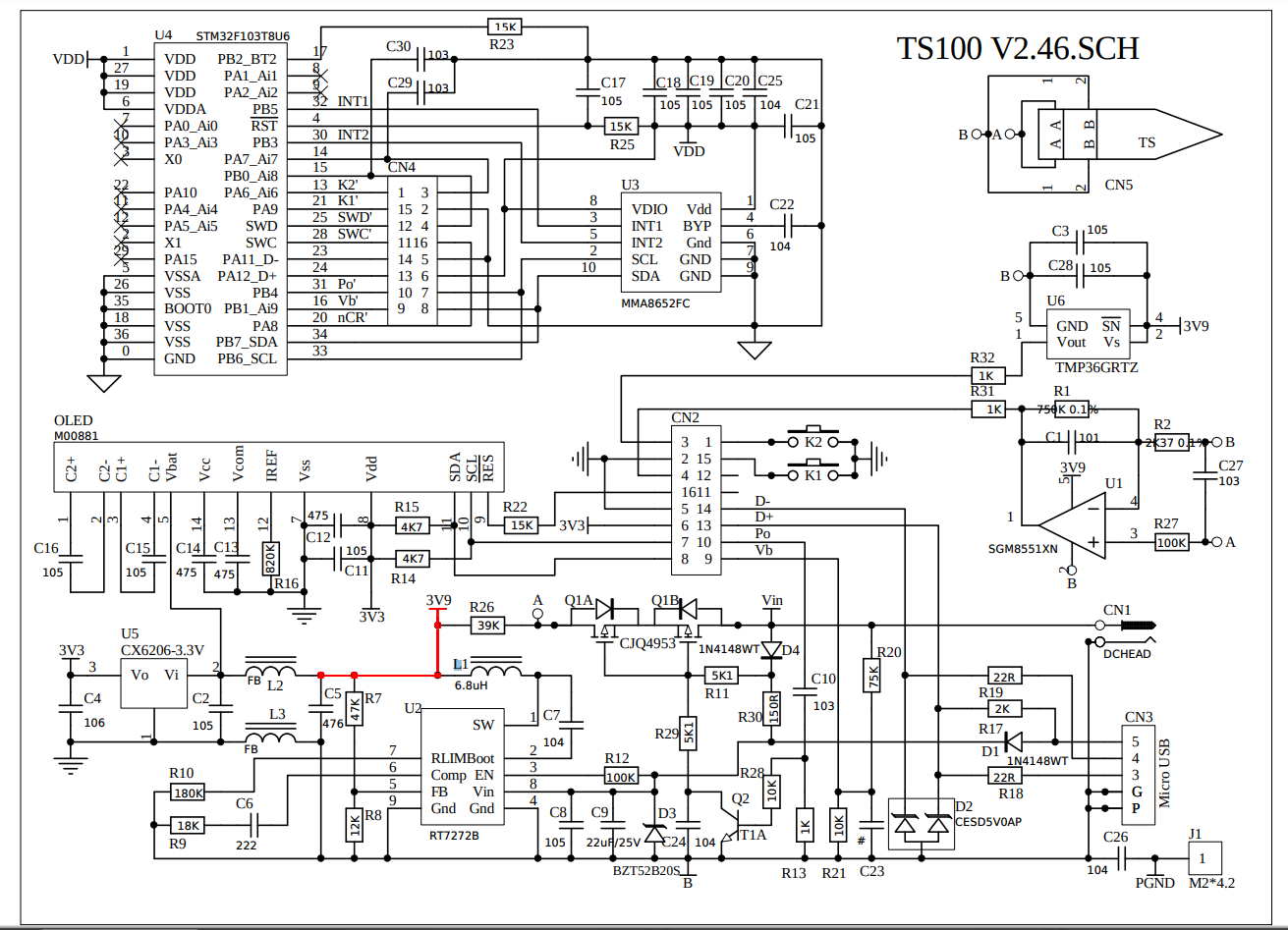

A jeszcze a propos mini lutownicy to schemat ts100 znalazłem całkiem łatwo:

To może być punkt wyjścia do mojej, usprawnionej wersji ale chyba za dużo już tego tutaj. Może wreszcie założę docelowego workloga.

[Treker 1840]

17 godzin temu, crbjsfso napisał:

Zgadzam się, zapewne jest tak dlatego, że Electronoobs publikuje regularnie co tydzień i brakuje czasu na dopracowanie projektu i testy.

On ewidentnie idzie na ilość. Ma to swój urok, ale są pewne granice. Śledzę sporo kanałów i serwisów, bo szukam tematów na ciekawe newsy na bloga. Jego projekty są pod tym względem unikatowe... często już po jednym zdjęciu wiadomo, że to on jest autorem danego DIY (czasami niedoróbki aż kłują w oczy). Jeden plus, że Electronoobs wcale się z tym nie kryje

[Impacter 13]

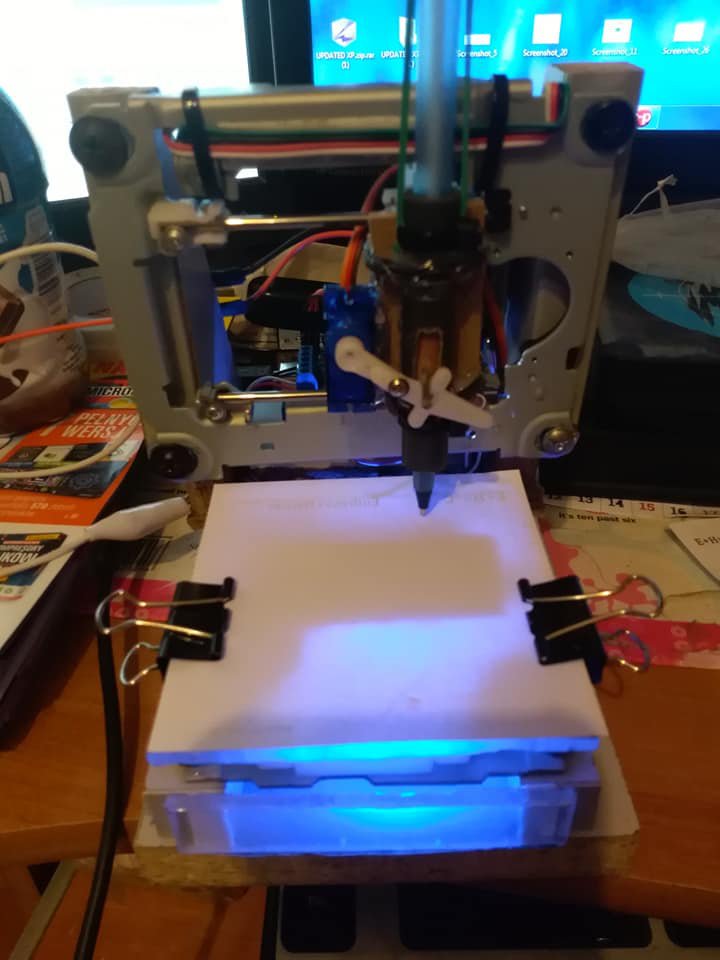

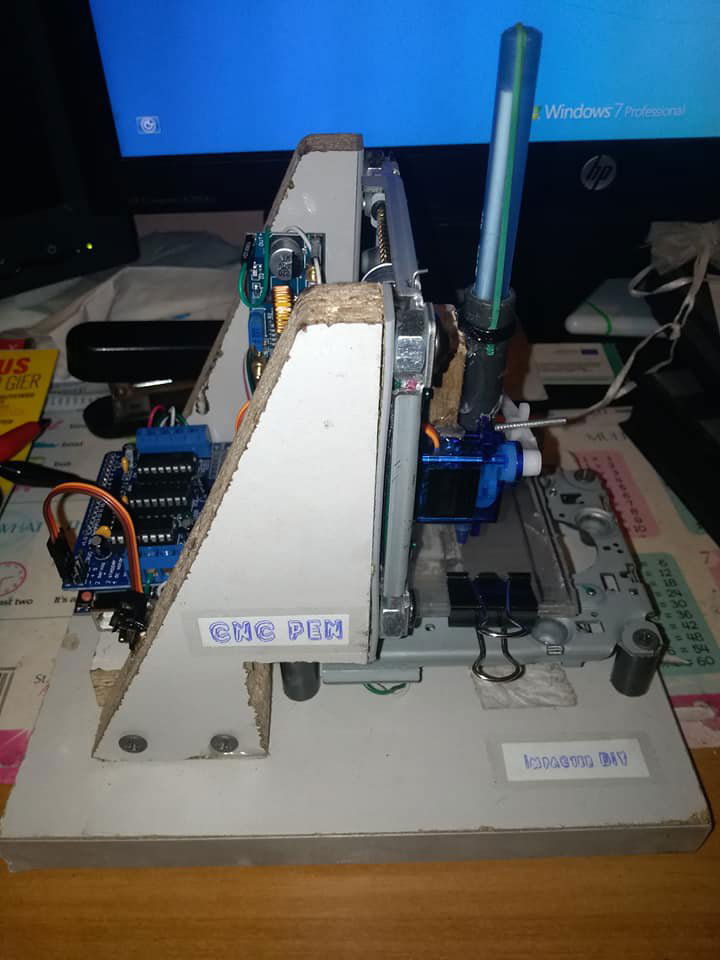

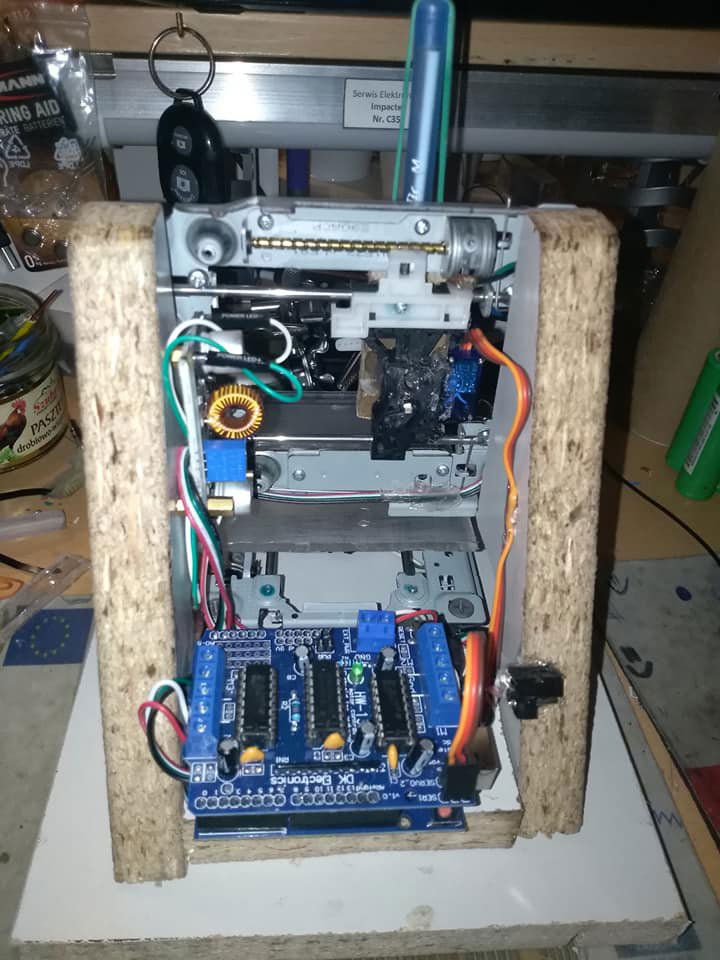

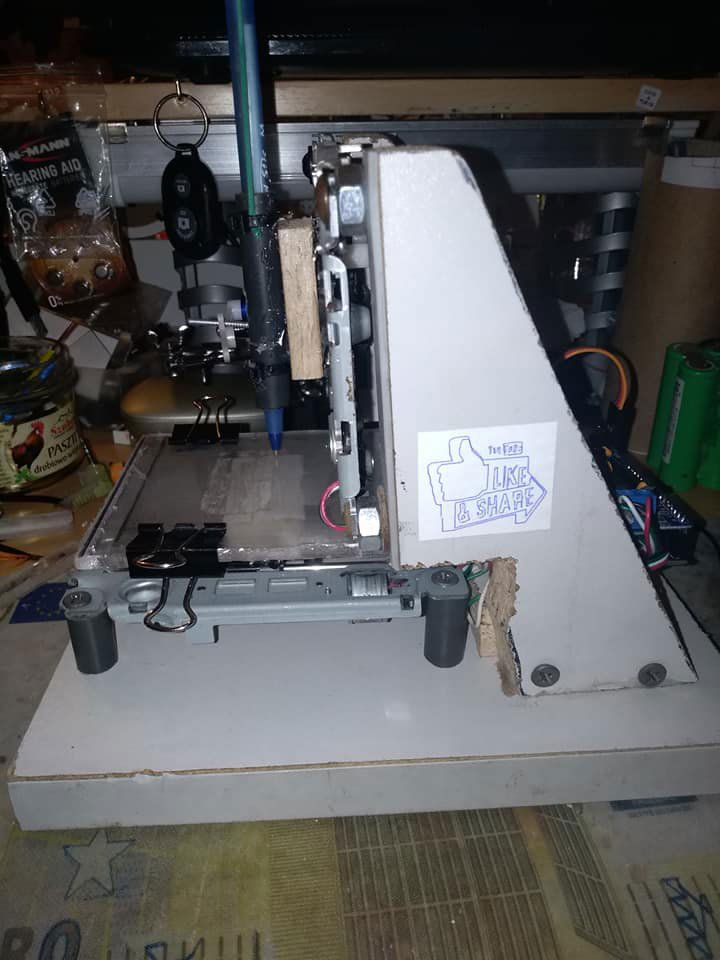

Witam, zajmuje się elektroniką arduino, i inne. Już 7lat zajmuję  niedawno zrobiłem cnc pen ( z długopisem) Jest na filmiku na youtube : Impacter DIY.

[Treker 1840]

@Impacter witam na forum! Przeniosłem Twój post tutaj, aby więcej osób go zauważyło

Gratuluję ciekawej konstrukcji, masz zdjęcie jakiegoś przykładowego rysunku z tego urządzenia?

[Impacter 13]

21 minut temu, Treker napisał:

@Impacter witam na forum! Przeniosłem Twój post tutaj, aby więcej osób go zauważyło

Gratuluję ciekawej konstrukcji, masz zdjęcie jakiegoś przykładowego rysunku z tego urządzenia?

tak mam

[Treker 1840]

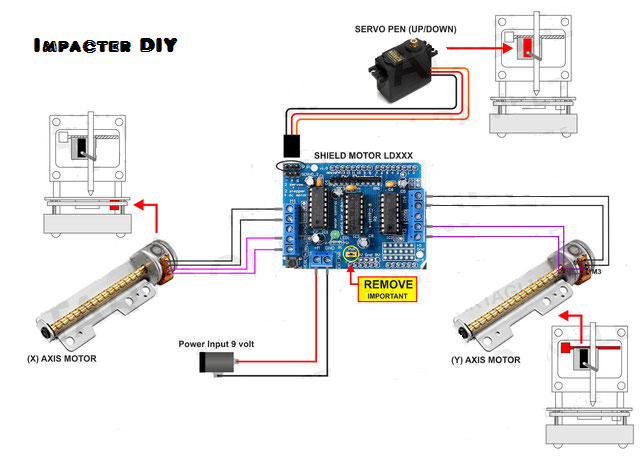

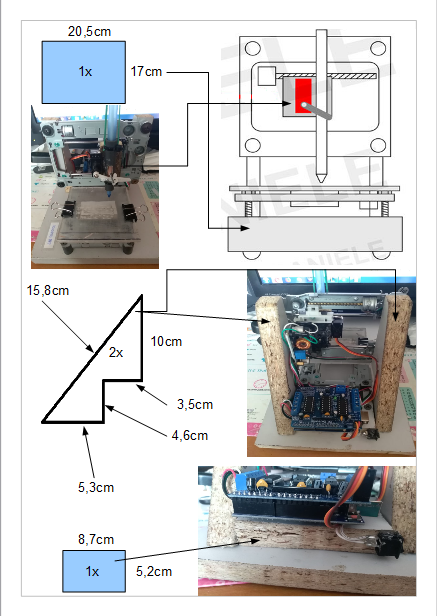

@Impacter miałem na myśli efekty pracy urządzenia, czyli rysunki, które powstały przy użyciu tego "długopisu"  Ale oczywiście takie schematy też są mile widziane - na pewno ktoś skorzysta.

[Sabre 654]

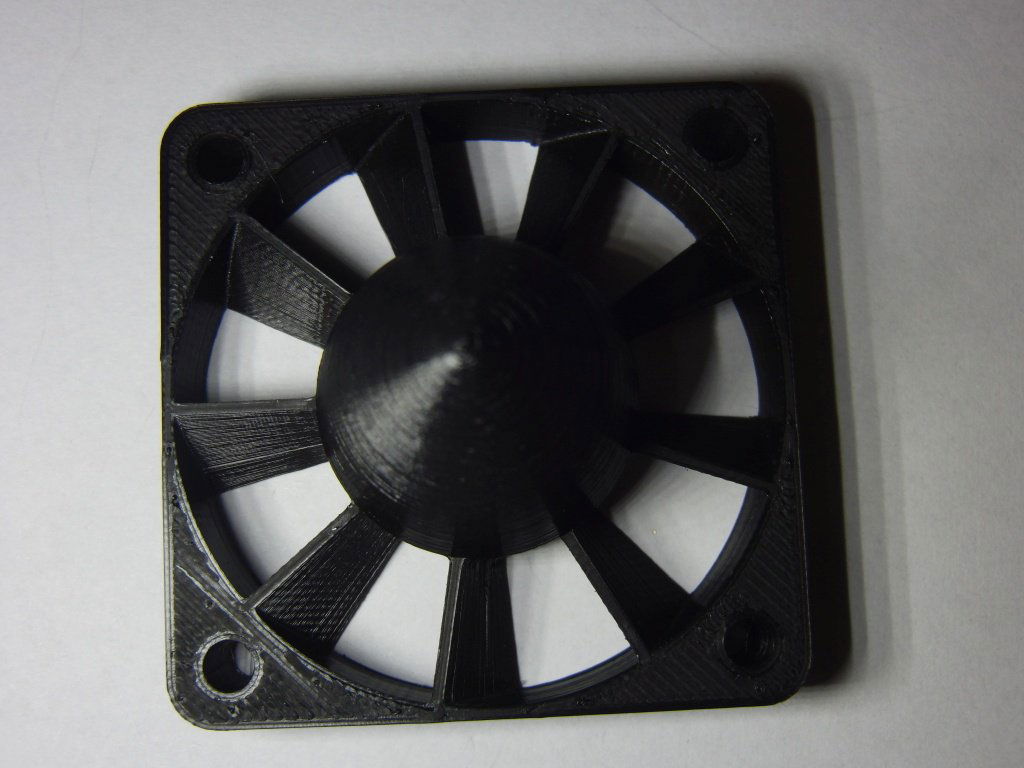

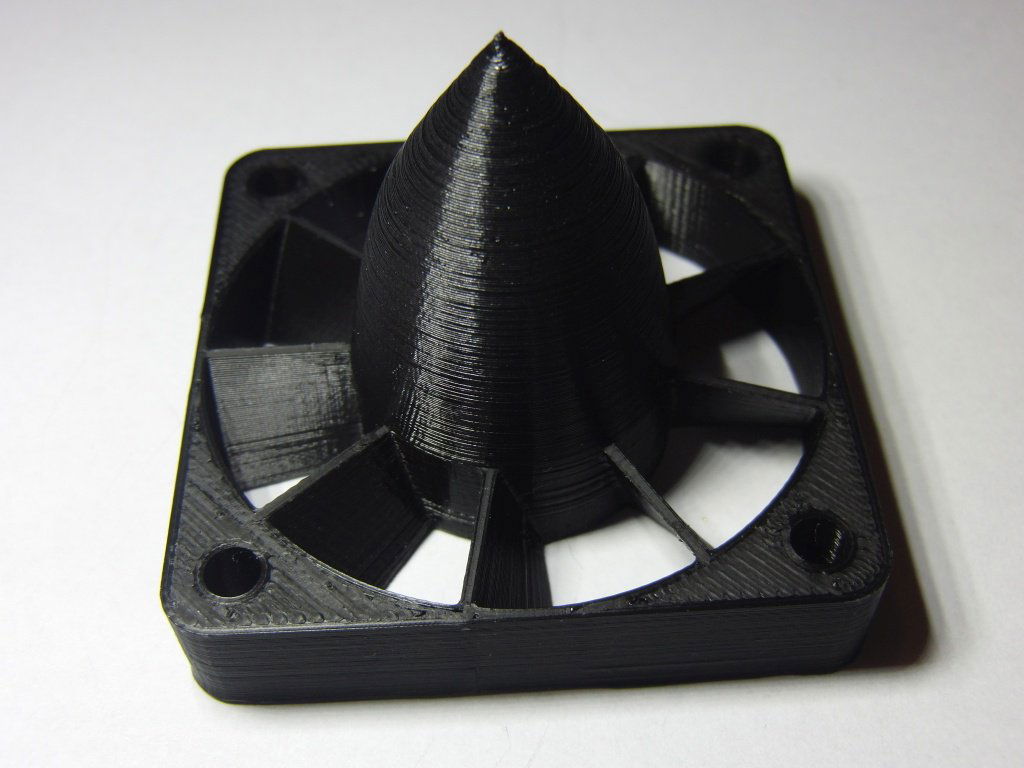

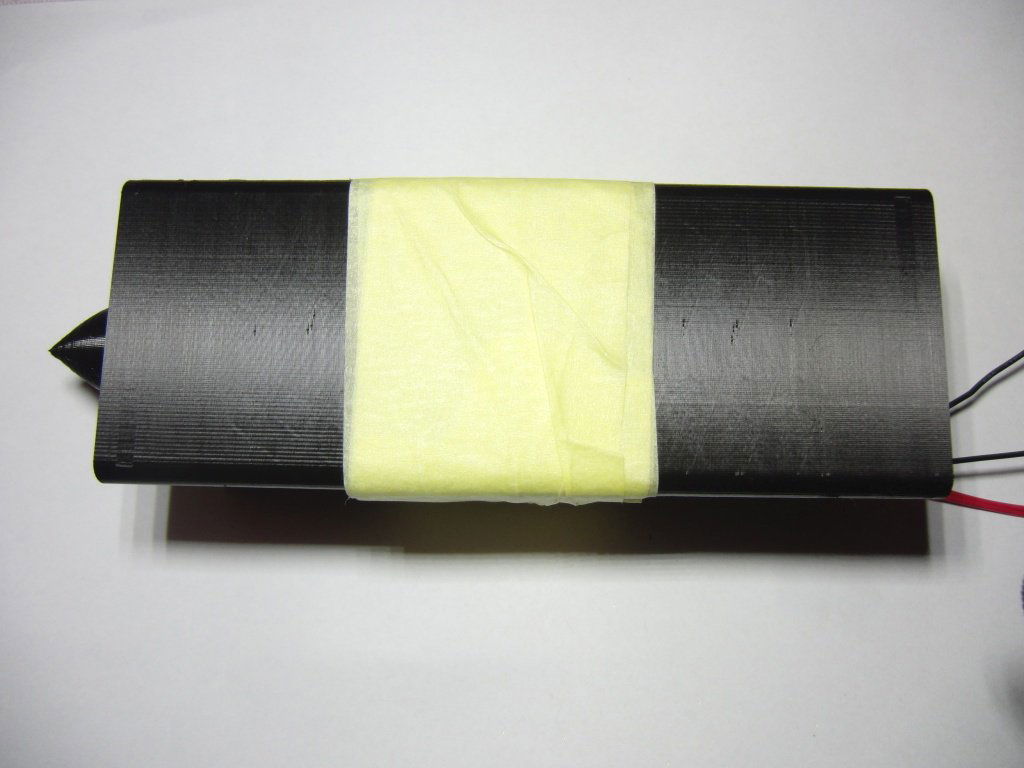

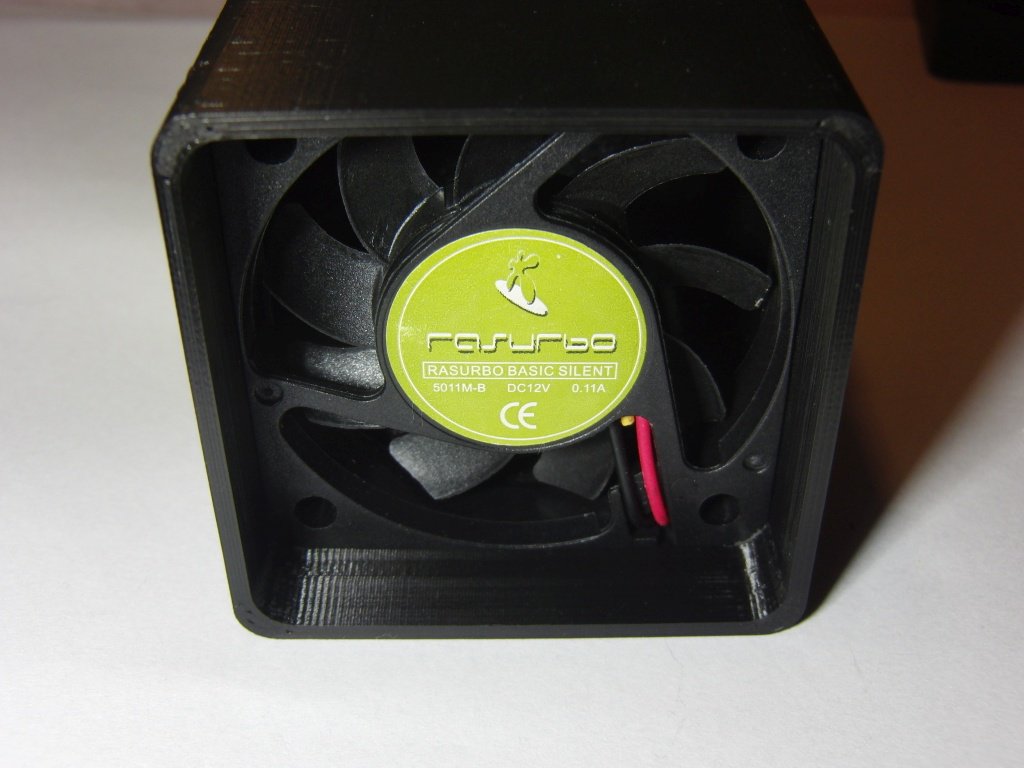

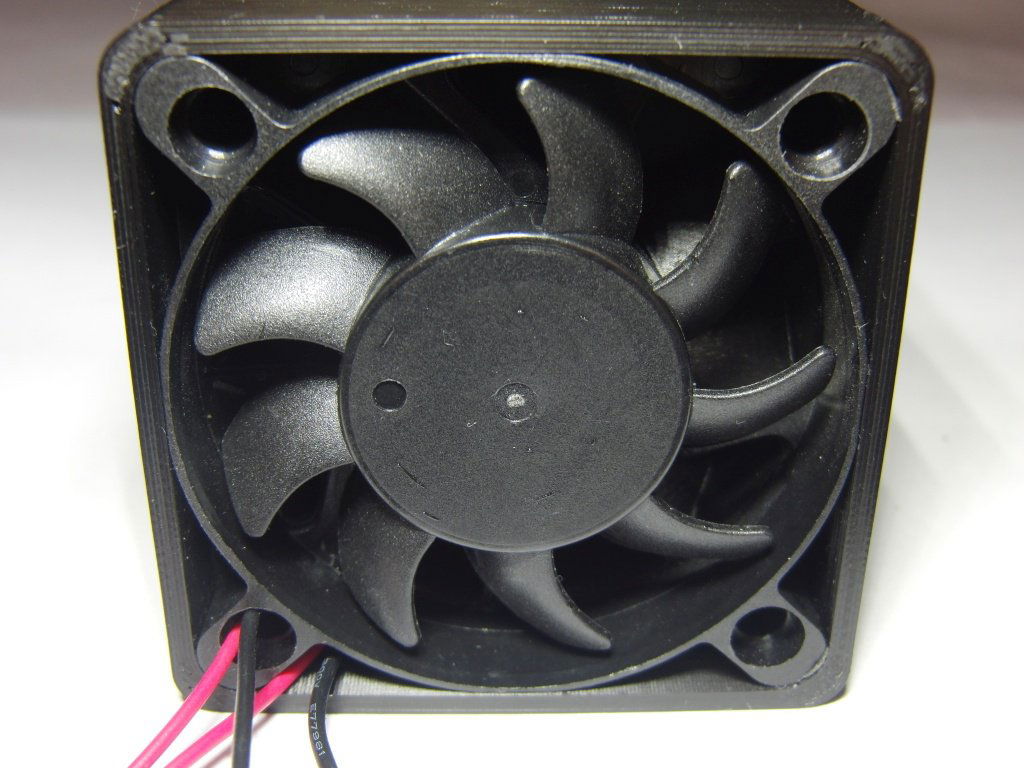

Może i nie ma się czym chwalić ale chcę pokazać Wam moje dzieło. Jest to troszkę przekombinowany wyciąg z filtrem węglowym do lutowania. Wyciąg i elementy dodatkowe zostały wydrukowane na drukarce 3D z PLA (jak zawsze podziękowania dla Piotrka  ). Tunel składa się z 2 identycznych połówek sklejonych taśmą malarską bo nie miałem pomysłu chwilowo na połączenie tych 2 elementów. W środku w miejscu klejenia są wstawione 2 warstwy uniwersalnego filtra węglowego. Na początku jest wiatrak 50mm za wiatrakiem są te łopatki, których celem miało być prostowanie strumienia powietrza, aby zwiększyć ciąg. Ten wiatrak wciąga powietrze, później za łopatami są 2 filtry i kolejny wiatrak wydmuchujący powietrze również z takim zestawem łopat. Myślałem, że te wiatraki nie dadzą rady przepchnąć powietrza przez 2 filtry, ale okazało się, że wszystko działa idealnie. Wyciąg umiejscowiony nawet do 5-7 cm od lutownicy bez problemu wciąga dym powstający podczas lutowania. A teraz najważniejsze :

Edytowano Październik 23, 2019 przez Sabre
