JLink GDB & Rust + VSCode + Docker + CMake + RTT + CubeMX + TouchGFX + Zewnętrzny FLASH

[Gieneq]

W ostatnim czasie pojawił się pomysł na opuszczenie STMCubeIDE i przerzucenie się na VS Code. Nie będę się zagłębiał dlaczego. Pomysł ten dał sposobność zapoznania się z czego składa się środowisko. Nie jestem tu ekspertem, nie jest to poradnik ale raczej okazja podzielenia się pewną wiedzą.

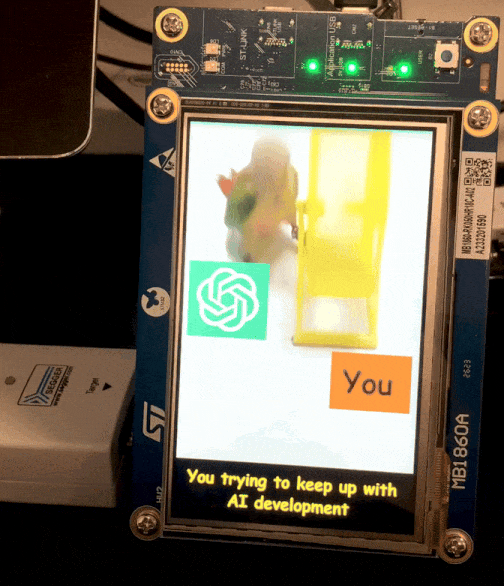

Tu MJPEG 800x480 lecący prosto z OctoSPI NOR FLASH.

Projekt składa się z 2 części:

• Szablon projektu dla płytki STM32U5G9 DK2
• Loader zewnętrznych pamięci FLASH napisany w Ruście.

Szablon projektu po stornie Windowsa to:

• VS Code
• Docker Desktop
• JLink (Server, RTT Viewer)
• TouchGFXDesigner
• CubeMX

Szablon po stronie kontenera to:

• CMake
• testy jednostkowe GoogleTest po stornie hosta
• gdb-multiarch
• Netcat do komunikacji z serwerem JLink
• binutils do wycinania sekcji dla zewnętrznej pamięci.

Loader zewnętrznych pamięci to:

• Rust + Tokio + Clap - CLI do interakcji z subprocesem arm-none-eabi-gdb. Tokio daje asynchroniczność niezbędną do przechwytywania zdarzeń z STD out i err jednocześnie.
• wymagany arm-none-eabi-gdb i działający serwer JLink.

Celem szablonu było założenie projektu w Dokerze, a dokładniej w Dev Containerze, tak żeby projekt był przenośny, a za docelowe IDE wybrałem VS Code.

Szablon projektu bazuje na STMCubeMX ale nie korzysta z dodatku dla VS Code. Po zapoznaniu się z dodatkiem uznałem, że to słaby pomysł. Dodatek wymaga CubeCLT, a to kolejne narzędzie do pobrania ze strony ST.

Za debugger wybrałem JLinka ponieważ działa dużo stabilniej od STLinka i Segger udostępnia pliki źródłowe do RTT (komunikacja z hostem podobna do UARTu, szybsza od multihostingu). Wewnątrz kontenera na pewno spotkamy się z problemem portu USB - nie jest on domyślnie dostępny, a próba wystawienia może skończyć się innymi problemy. Na szczęście JLink daje nam całkiem wygodny server debuggera. Wystarczy zmapować port dla kontenera i można pogadać z serwerem np Netcatem.

Do komunikacji przez RTT może służyć JLinkowy Viewer.

Szablon projektu przewiduje użycie TouchGFX z zewnętrzną pamięcią OctoSPI do przechowywania obrazków i pików video. Tym razem narzędzie od ST jest wymagane ale odpalamy je tylko po stronie Windowsa. Nie trzeba dodawać do do obrazu Dockera. Podobnie uruchamiamy CubeMX.

Po sklonowaniu projektu wystarczy odpalić Docker engine i w VS Code wybrać podłączenie do zdalnego kontenera:

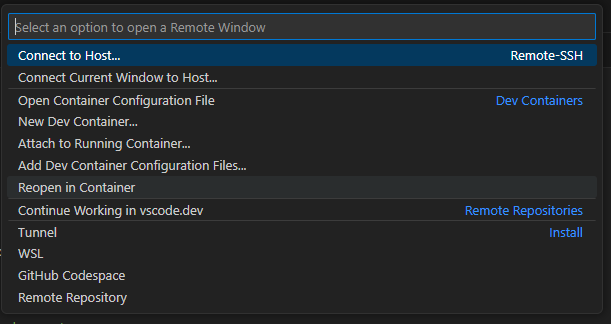

i dalej opcję otwarcia w kontenerze:

Wewnątrz folderu .devcontainer są konfiguracje, spotkamy tam m.in. plik opisujący jakie dodatki do VS Code zostaną pobrane:

			"extensions": [
				"twxs.cmake",
				"actboy168.tasks",
				"marus25.cortex-debug",
				"josetr.cmake-language-support-vscode",
				"ms-vscode.cpptools-extension-pack"
			]

cortex-debug jest tu kluczowy, bo daje możliwość komunikacji z serwerem debugera. Dodatek tasks jest ułatwieniem, dzięi niemu na taskbarze można mieć wygodne ikonki do budowania i odświeżania CMake.

Wewnątrz .vscode znajdziemy pliki:

• tasks.sjon - zadania takie jak zbudowanie testów jednostkowych, odświeżenia CMake, zbudowanie firmwaru dla STM,
• launch.json - uruchomie wgrywania i debugging lub attach do działającego programu
• c_cpp_properites.json - miejce gdzie warto dodać ścieżki do plików źródłowych dla poprawy działania Intellisens.

Taski w połączeniu z dodatkiem do skrótów mogą dać ałkiem użyteczne menu:

Wybieramy: Regenerate > Build (lub standardowo Ctrl+Shift+B)

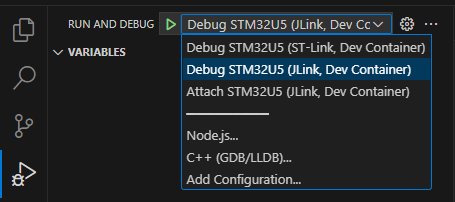

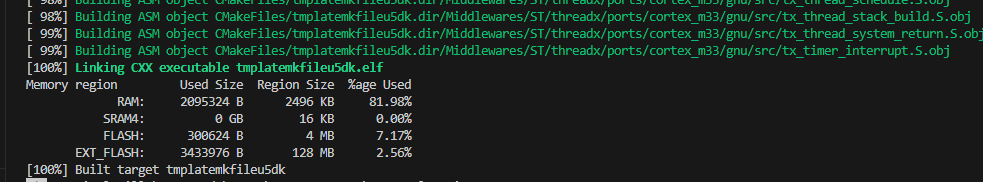

i na koniec Debugujemy (standardowo F5) lub tu:

Ciekawie robi się gdy chcemy wgrać coś na zewnętrzną pamięć, tu wchodzi temat loadera.

Pierwsze to idziemy do linkerscripta i upewniamy się, że sekcje które mają powędrować do zewnętrznego FLASHA są opatrzone przez NOLOAD. Ich symbole pojawią się w pliku .map ale nie będą w binarce. W przeciwnym razie binarka miałaby z kilka MB. Tej konfiguracji używamy do wgrania firmwaru do FLASHA STMki:

/* Attempt to move it to external memory */
  ExtFlashSection (NOLOAD) :
  {
    *(ExtFlashSection ExtFlashSection.*)
    *(.gnu.linkonce.r.*)
    . = ALIGN(0x4);
  } >EXT_FLASH

W pliku .map wygląda to tak:

ExtFlashSection
                0xa0000000   0x3465f8
 *(ExtFlashSection ExtFlashSection.*)
 ExtFlashSection
                0xa0000000    0x1ba80 CMakeFiles/tmplatemkfileu5dk.dir/TouchGFX/generated/images/src/image_AI.cpp.obj
                0xa0000000                image_ai
 ExtFlashSection
                0xa001ba80    0x1155c CMakeFiles/tmplatemkfileu5dk.dir/TouchGFX/generated/images/src/image_chatlogo.cpp.obj
                0xa001ba80                image_chatlogo
 ExtFlashSection
                0xa002cfdc     0x91e8 CMakeFiles/tmplatemkfileu5dk.dir/TouchGFX/generated/images/src/image_you.cpp.obj
                0xa002cfdc                image_you
 ExtFlashSection
                0xa00361c4   0x310432 /workspaces/STM32U5_CMake_DevContainer_TouchGFX_Template/target/TouchGFX/generated/videos/obj/evil_parrot_3sec_800_480.bin.o
                0xa00361c4                video_evil_parrot_3sec_800_480_bin_start
                0xa03465f6                video_evil_parrot_3sec_800_480_bin_end

Teraz potrzeba przygotować binarkę z grafikami do zewnętrznego FLASHa. Najpierw usuwamy NOLAOD żeby można było wyciagnąć z pliku elf sekcje ExtFlashSection.

Używamy polecenie:

arm-none-eabi-objcopy -O binary --only-section=ExtFlashSection target/build/tmplatemkfileu5dk.elf gdb/jlink_flash_loader/images.bin

I znajdujemy plik gotowy do wrzucenia.

W tym miejscu upewniamy się że w firmwarze jest dodane API.

#define LOADER_RAM_BUFFER_SIZE (64 * 1024)
uint8_t __attribute__((section(".loader_ram_buff_section"))) loader_ram_buffer[LOADER_RAM_BUFFER_SIZE];

uint32_t __attribute__((section(".loader_ram_keep_section"))) loader_checksum;

uint32_t __attribute__((section(".loader_code_section"))) loader_copy_to_ext_flash(uint32_t flash_offset, uint32_t loader_bytes_count) {

GDB ma możliwość wgrywania do pamięci RAM poprzez polecenie "restore" oraz wywoływania funkcji przez polecenie "call" i zbieranie wyników. Dlatego też trzeba upewnić się, że bufor w ramie i funkcja są widoczne tj. mają adresy inne niz NULL:

 .loader_ram_buff_section
                0x201ef8d8    0x10000 CMakeFiles/tmplatemkfileu5dk.dir/Core/Src/main.c.obj
                0x201ef8d8                loader_ram_buffer

Żeby takie nieużytki były załączone w firmwarze trzeba je w linkerze opatrzeć przez KEEP. Bez tego byśmy mieli tam NULL.

  .loader_ram_buff_section (NOLOAD) : {
    . = ALIGN(4);
    KEEP(*(.loader_ram_buff_section))
  } > RAM


Nie polecam też używania static - w wyniku zniknie symbol. Dla bufora jest to akceptowalne, ale dla funkcji już nie.

Następnie uruchamiam CLI z parametrami opisującymi pamięć oraz nazwy funkcji, bufor. Dodany plik .elf służy za odszyfrowanie jakie adresy kryją się za buforem i funkcją. Dzięki temu nie musimy posługiwać się samymi adresami podatnymi na zmiany.

gdbloader -b C:\WS\STM32U5_CMake_DevContainer_TouchGFX_Template\gdb\jlink_flash_loader\images.bin -g arm-none-eabi-gdb -e C:/WS/STM32U5_CMake_DevContainer_TouchGFX_Template/target/build/tmplatemkfileu5dk.elf -B Loader_Breakpoint

Warto zwrócić uwagę gdzie dobrze jest zatrzymać program. Na pewno po inicjalizacji peryferiów. Dla pamięci dostępnej na płytce DK2 trzeba też uwzględnić, że zapis odbywa się przez odpowiednie funkcje, ale do odczytu można posłużyć się wygodnym trybem memory-mapped. Dlatego po znaczniku breakpointu i potencjalnej wymianie binarki trzeba zmienić tryb pracy na memory-mapped.

  Loader_Breakpoint();

  int status = BSP_HSPI_NOR_EnableMemoryMappedMode(0);
  if (status != 0) {
      Error_Handler();
  }

I tyle, albo aż tyle. Czy warto? To już sprawa dyskusyjna. Mam wrażenie że programy budują się szybciej. Dodatkowy target dla hosta i testy niezależnych funkcji to niezłe udogodnienie. A kłopotliwe wyciąganie binarki dla zewnętrznej pamięci można rozwiązać dodając kolejny target dla CMake.

Dużą zaletą wgrywania po debugerze to szybkość, 6MB wgrywa się z 40sekund. Ale dużą wadą jest to, że nie mamy dostępu do debugera i RTT. Loader po USB byłby pewnie lepszy 🙂 Na pewno ciekawe wrażenie to zamiganie diodą przy pomocy debuggera.
