Testy z tranzystorem MOSFET

[Krzychu22]

Piotr Bałtroczyk mawiał kiedyś, że "studentki AWFu zginają się w nieoczekiwanych miejscach". Parafrazując, można powiedzieć że MOSFETy psują się w nieoczekiwany sposób.

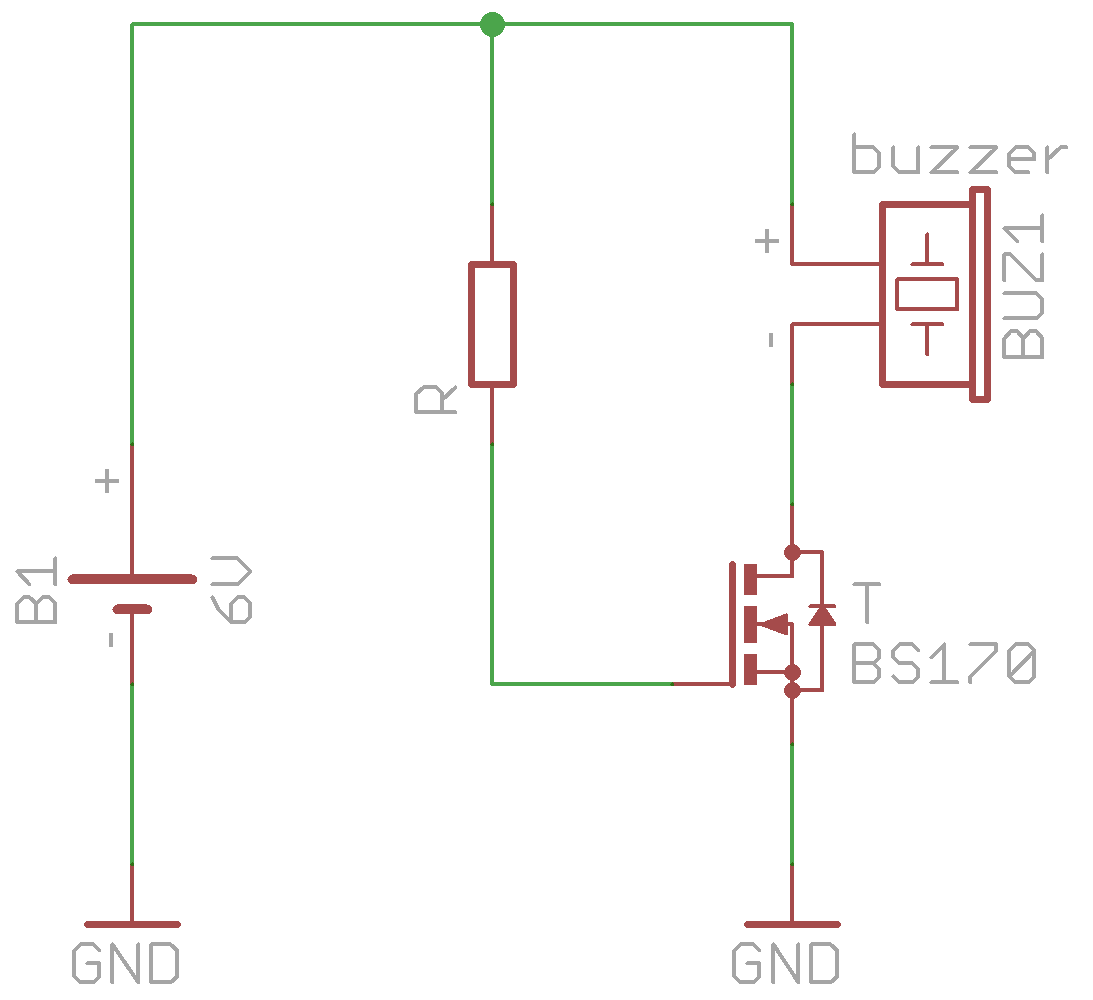

Układ z pierwszego ćwiczenia, czyli taki jak poniżej. Dodałem jedynie rezystor 10k przy buzzerze, żeby nie budzić żony. Tranzystora BS170 nie mogłem dostać, więc kupiłem 2N7000

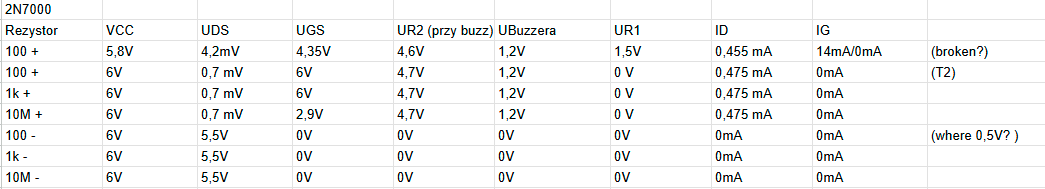

Wyniki pomiarów w tabeli poniżej. Pierwszy wiersz pokazuje zepsuty(?) tranzystor:




Do zepsucia doszło w ciekawy sposób. Mój miernik (Aneng AOS02) ma sondy z odzysku - w związku z tym czasem są problemy z pomiarami i trzeba "pogmerać" w otworach płytki żeby zmierzyły poprawnie. Tak, wiem, kupić nowe. Nie trzeba mi przypominać co pół roku.

W każdym razie problem zauważyłem przy mierzeniu prądu bramki (IG) w układzie z R1 100 Om. Miernik zaczął wskazywać raz 0, raz 14mA. Z kolei buzzer śpiewał cały czas - ale inaczej. Intensywność dźwięku była taka sama cały czas, ale występowało wyraźne "przeskoczenie" - jakby zaczął wibrować w drugą stronę. Poza tym śpiewał non stop, o ile nie odłączyłem baterii (wiem, naładowany izolator).

Sprawdzając według przedstawionej tu wyżej metody (zwarcie S+G: D+ S- = 2 V; D-, S+ = 0,6. Dla nowego egzemplarza odpowiednio: brak odczytu oraz 0,6 V

Wygląda wiec na to, że nastąpiło zniszczenie izolatora przy bramce przez co płynie prąd IB = 14-15 mA ograniczany przez rezystor 100 Om. Spadek napiecia na nim - 1,4 V, a na połączeniu (nowym) bramka-źródło - pozostałe ok. 4,5.

Jak rozumiem, pomimo tego, ze brama pękła, tranzystor wciąż działa w trybie nasyconym (tzn. napięcie G-S z jakiegoś powodu wynosi 4,5V, co wprowadza D-S w stan nasycenia (4,2 mV)).

Dajcie proszę znać, czy takie rozumowanie jest poprawne.

A, i drugie pytanie - ma ktoś pomysł gdzie zniknęlo 0,5V w przypadku połączenia rezystora do masy, już w wyliczeniach z (poprawnie) działającego tranzystora?







Edytowano 26 marca przez Treker
Pytanie wydzielone z kursu elektroniki ze względu na wykorzystywanie innych elementów.

[jand]

12 godzin temu, Krzychu22 napisał:

Do zepsucia doszło w ciekawy sposób.

Nie sądzę, by można winić za uszkodzenie tranzystora niekontaktujące sondy. Jest to raczej elektryczność statyczna. Wełniany sweter? Wykładzina lub dywan na podłodze?

Z tranzystorami MOSFET trzeba zachowywać ostrożność. Najlepiej sie uziemić (opaska na rękę).

12 godzin temu, Krzychu22 napisał:

jakby zaczął wibrować w drugą stronę.

Zachodzę w głowę, co to znaczy.

12 godzin temu, Krzychu22 napisał:

tranzystor wciąż działa w trybie nasyconym

Ja bym to nazwał trybem zwarcia (spalenia).



12 godzin temu, Krzychu22 napisał:

gdzie zniknęlo 0,5V w przypadku połączenia rezystora do masy, już w wyliczeniach z (poprawnie) działającego tranzystora?

Na buzzerze.

Jest to buzzer aktywny, czyli nie sam "głośniczek", ale i układ elektroniczny (generator)

Dla tego tranzystora dla U_GS = 0V prąd drenu to są pojedyncze mikroampery, ale widocznie niedziałający buzzer ma tak dużą oporność, że nawet tak mały prąd daje te 0,5V spadku napięcia.

Pamiętaj o elektryczności statycznej.



Edytowano 26 marca przez jand
