Tranzystor w polaryzacji zaporowej - zachowanie


Pomocna odpowiedź

Napisano

Cześć,


Poznając tranzystory z Piotrem Góreckim (polecam) napotkałem poniższy układ jako zadanie do złożenia (chodzi o sprawdzenie jak zachowuje się NPN spolaryzowanym zaporowo (emiter-baza) napięciem przebicia.


Opis nie określa napięć U2 i U1 oraz RB i RC.
U mnie U1 = U2 = 9V
RB = RC = 300 Om. Próbowałem różnych kombinacji, ale wynik jest zawsze ten sam:

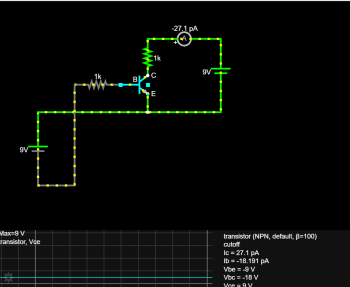

Tranzystor: 2N3904. Z noty katalogowej: Emitter - Base Breakdown Voltage: 6.0 V



I tutaj pytanie: czy liczydło (amperomierz) na pewno powinno wskazywać 0? Czy może popełniam jakiś błąd (i jeśli tak to jaki?)

Z góry dziękuję za odpowiedź.

Pozdrawiam!

Update:

Składając inny układ z powyższej strony moje wyniki również były jednoznaczne: tranzystor nie chce działać jak dioda Zenera w konfiguracji zaporowej.

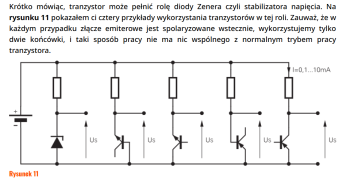

Układ o którym mowa:

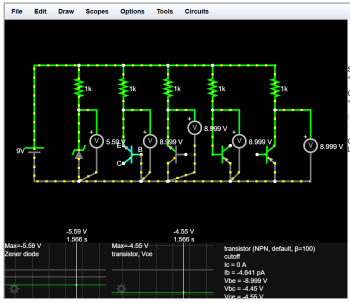

W przypadku moim, oraz symulatora falstad daje odmienne sytuacje od opisanych przez p. Piotra:

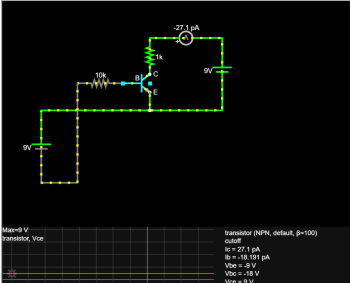

Poniżej jeszcze symulacja układu z pierwszego postu: potwierdza się z moimi obserwacjami - przebicie nie następuje:



W związku z tym pytanie: czy tranzystor rzeczywiście może w takim układzia działać jak dioda Zenera? Skąd taki opis w artykule, skoro rzeczywistość jest inna?
