Problem z zaprogramowaniem Atmega 88

[piotreks-89]

ps19 dopiero teraz zauważyłem, że masz źle (z technicznego punktu widzenia, bo schemat jest dobry) podłączony rezonator kwarcowy. Najpierw powinien być kwarc, potem kondensatory do masy. Wrzuć nową zdjęcia jak możesz 😉

[ps19]

Co do schematu to zauważyłem, że wcięło mi ścieżkę między silnikiem 1 a L293D (Poprawione)

Grubość ścieżek poprawiona.Zamiast tych 100R dam 240R akurat mam ich 50 sztuk.

[fish]

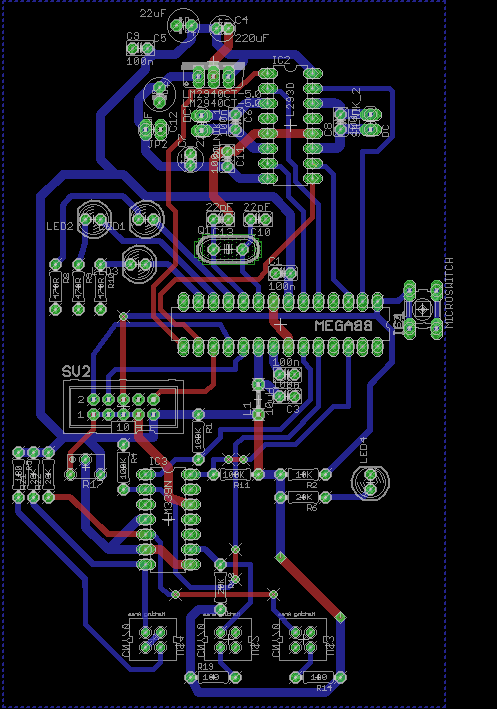

Ścieżki od ledów są niepotrzebnie szerokie, w dodatku z małą przerwą pomiędzy, ryzykującą powstanie zwarcia przy termotransferze.

Spory bałagan na tej płytce, rezystory od czujników porozrzucane, zamiast skupione w jednym miejscu (poza tym 100R to za mało, daj 220-330R).

[ps19]

Grubość ścieżek poprawiona.Zamiast tych 100R dam 240R akurat mam ich 50 sztuk.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[piotreks-89]

ps19 dalej te ścieżki wydają mi się grube. Normalne ścieżki prowadź o szerokości 24 milsów, te o większym prądzie 32milsy i wzwyż. Masz dosyć dzwny sposób prowadzenia ścieżek. Raz są większe odstępy, raz mniejsze od padów układów. Staraj się je tak jakby justować 😉

[ps19]

Mam pytanie jaki dać potencjometr, aby płynnie szła regulacja ?

[bartek1333]

Mam pytanie jaki dać potencjometr, aby płynnie szła regulacja ?

Na przykład zwykły montażowy 10k. 😉

[ps19]

Zlutowałem płytkę wszystko było by OK tylko, że jak zasilam z programatora to mam 2,87V na głównej ścieżce.

Z programatora wychodzi 5V (sprawdzałem)

[KD93]

Czemu mi się wydaje, ze zasilasz z programatora przez stabilizator? 😉

[ Dodano: 10-02-2012, 19:12 ]

PS. Wydaje mi się, że trochę nadużywasz punktów "pomógł", np dałeś mi już 2, a piotrkowi nawet 6 (nie żebym zazdrościł). Poczekaj, aż rozwiążesz problem, wybierz te osoby, których informacje ci pomogły i wtedy przydziel punkty.

[ps19]

Czemu mi się wydaje, ze zasilasz z programatora przez stabilizator? 😉

[ Dodano: 10-02-2012, 19:12 ]

PS. Wydaje mi się, że trochę nadużywasz punktów "pomógł", np dałeś mi już 2, a piotrkowi nawet 6 (nie żebym zazdrościł). Poczekaj, aż rozwiążesz problem, wybierz te osoby, których informacje ci pomogły i wtedy przydziel punkty.

1.Zasilam, zapomniałem o tym.Dam zewnętrzne zasilanie i wyciągnę nókżę od zasilania żeby napiecie nie poszło na programator.

2.Będę o tym pamiętał.

[ps19]

Ostatnie pytanie bo reszta działa, jak mam zamontować te CNY70 zamontowałem je od spodu napisem w stronę uc i nie działają.

[piotreks-89]

ps19 a pomyśl logicznie. Skoro CNY70 są tak pokazane na płytce to w rzeczywistości nie są ustawione pod lutowanie od strony druku. Teraz musisz zrobic to w odbiciu lustrzanym, więc myśl 😉
