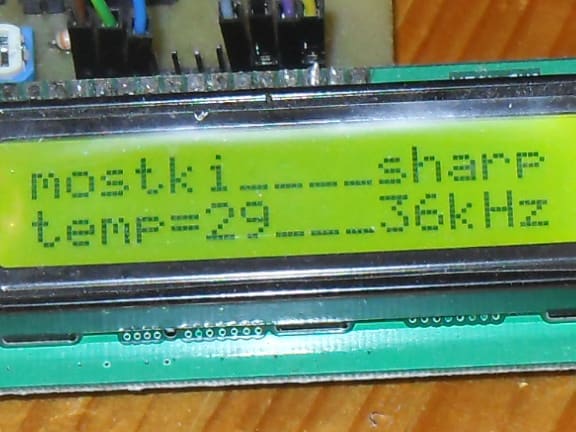

[Dla początkujących] Podłączanie i obsługa urządzeń zewnętrznych w robotyce i elektronice

Pomocna odpowiedź

Nie zgodzę się z pojemnościami przy tb6612. Zawsze powinno stosować się zalecane przez producenta mostka. Sharp gdy wykryje przeszkodę podaje stan L.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
Drugi schemat przedstawia podłączenie do przetwornika analogowo-cyfrowego mikrokontrolera. Jest to nieco wolniejszy sposób, jednak do początkowych konstrukcji jak i nawet tych lepszych jest to rozwiązanie często stosowane.

Moim zdaniem to zawsze odczyt przez komparator będzie szybszy od ADC

Do wyjścia LM339 konieczne jest dołączenie rezystora pull-up o wartości ok. 100k, gdyż ma wyjście typy „otwarty kolektor”. Gdy czujnik wykryje linię, na wyjściu pojawi się stan wysoki.

Lub włączyć rezystor Pull-up w uC 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
Sharp gdy wykryje przeszkodę podaje stan L.

Masz rację, źle odczytałem diagram w datasheet :-> . Poprawione.

Zawsze powinno stosować się zalecane przez producenta mostka.

Masz rację, poprawiłem również. Ale na przykład w L293D w nocie nie ma na schematach narysowanych kondensatorów (chyba że czegoś nie doczytałem), a takie się stosuje.

A jak silnik będzie pobierał duży prąd to nie lepiej jest dać większy kondensator od 10uF low ESR?

Pytam, bo nie wiem do końca jak to jest.

Moim zdaniem to zawsze odczyt przez komparator będzie szybszy od ADC

I tak też napisałem:

Drugi schemat przedstawia podłączenie do przetwornika analogowo-cyfrowego mikrokontrolera. Jest to nieco wolniejszy sposób,
😉

Udostępnij ten post


Link to post
Share on other sites

Ja w swoim robocie posiadam L298 i szczerze mówiąc nie mam tam żadnego kondensatora. Wszystko działa bez najmniejszych problemów

Udostępnij ten post


Link to post
Share on other sites
Ja w swoim robocie posiadam L298 i szczerze mówiąc nie mam tam żadnego kondensatora. Wszystko działa bez najmniejszych problemów

Masz rację. Jednak gdzieś przeczytałem (elportal chyba), że dobrym nawykiem jest odprzęganie każdego pinu zasilającego. 😉

Udostępnij ten post


Link to post
Share on other sites

Schemat zasilania TSOP'a jest nieprawidłowy. Nie ma sensu zasilanie odbiornika IR przez rezystor chyba, że za nim jest kondensator filtrujący. No i warto wspomnieć o dość dużym opóźnieniu od 7 do 15 okresów sygnału wejściowego, spowodowanym filtrowaniem.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
Nie ma sensu zasilanie odbiornika IR przez rezystor chyba, że za nim jest kondensator filtrujący.

Sugerowałem się notą, gdzie rzeczywiście jest kondensator za rezystorem. Nie pomyślełem, że robi to taką różnicę :-> . Już poprawiam.

Dzięki za wszelkie uwagi.

Udostępnij ten post


Link to post
Share on other sites
Drugi schemat przedstawia podłączenie do przetwornika analogowo-cyfrowego

Na drugim schemacie pokazany jest komparator a nie ADC 😋 Jak każdy człowiek, bardziej rozwinięty zmysł mam do zapamiętywania obrazków(schemat w tym przypadku) niż tekstu.Wprowadziłeś mnie w błąd :DD

Udostępnij ten post


Link to post
Share on other sites
Na drugim schemacie pokazany jest komparator a nie ADC

eehh, rzeczywiście. Dopracowywałem ten artykuł od południa, nie licząc dni wcześniejszych, toteż proszę wybaczyć niektóre błache "byki". 😋

Dzięki. 😉

Udostępnij ten post


Link to post
Share on other sites

Po takim szybkim helikopter-wiu. Przy mostkach piszesz o L293D w wstawiłeś schemat dla L293N, wypadało by wspomnieć czym te mostki się różnią tzn. L293D - ma w sobie diody przepięciowe, a L293N ich nie ma.

Opis najprostszego sterowania moskiem jest OK, może lepiej nowicjuszom nie męcić głowy PWMem.

Przy TSOPach też wypadało by wymienić podstawowe częstotliwości nośne. jest ich 6 standardowych 30, 33, 36, 38, 40 i 56KHz.

Udostępnij ten post


Link to post
Share on other sites
Przy mostkach piszesz o L293D w wstawiłeś schemat dla L293N,

Trochę nie rozumiem. Na schemacie jest mostek L293D. Który mostem masz na myśli?

Udostępnij ten post


Link to post
Share on other sites
Blackowi chyba chodziło o l298n

W takim razie na schemacie są diody przepięciowe. I napisałem o nich pogrubionym drukiem. 😉

Udostępnij ten post


Link to post
Share on other sites

Jeśli mam coś doradzić staraj się nie prowadzić połączeń przez układ scalony, ponieważ źle to wygląda i co gorsze prawie ni widać tego połączenia (masa na schemacie dotyczącym mostka L293D).
