Proszę o sprawdzenie schematu i płytki

[Mars]

Cewka z AVCC nie powinna wieść do VCC? W sensie do plusa zasilania. U Ciebie leci do masy.

Jeżeli korzystasz z wewnętrznego źródła napięcia odniesienia (napięcie zasilania) to mógłbyś w sumie podpiąć AREF przez kondensator do masy (jeżeli nie ma potrzeby odnoszenia do innego napięcia, to w sumie wybrałbym to wewnętrzne).

Się specjalnie nie znam, ale tak się nauczyłem 😉

[kampo]

Faktycznie źle to zrobiłem. Ogólnie sugeruję się tym schematem.

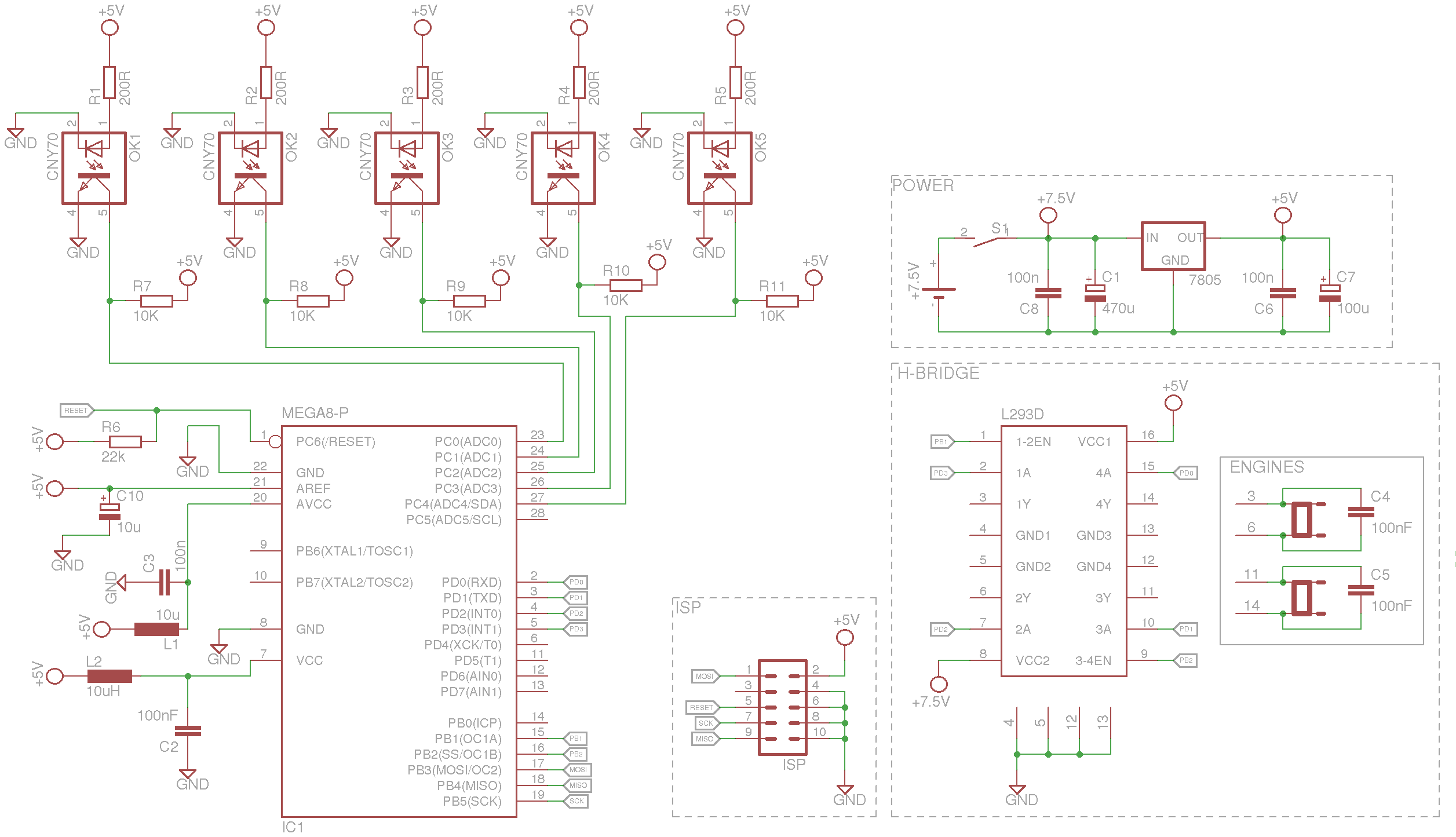

Teraz u mnie wygląda to tak:

[aixI]

Na tym schemacie (z linku) cewka idzie do VCC, czyli do +5V

[kampo]

Aaaa, chyba już rozumiem. Nie wiem, czemu myślałem, że to jest zasilane osobno.

Tak jak teraz jest dobrze?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[aixI]

Mam wątpliwości (niech się wypowiedzą doświadczeni) ale teraz masz źle połączony dławik, bo idzie do GND, a miał iść do VCC.

[kampo]

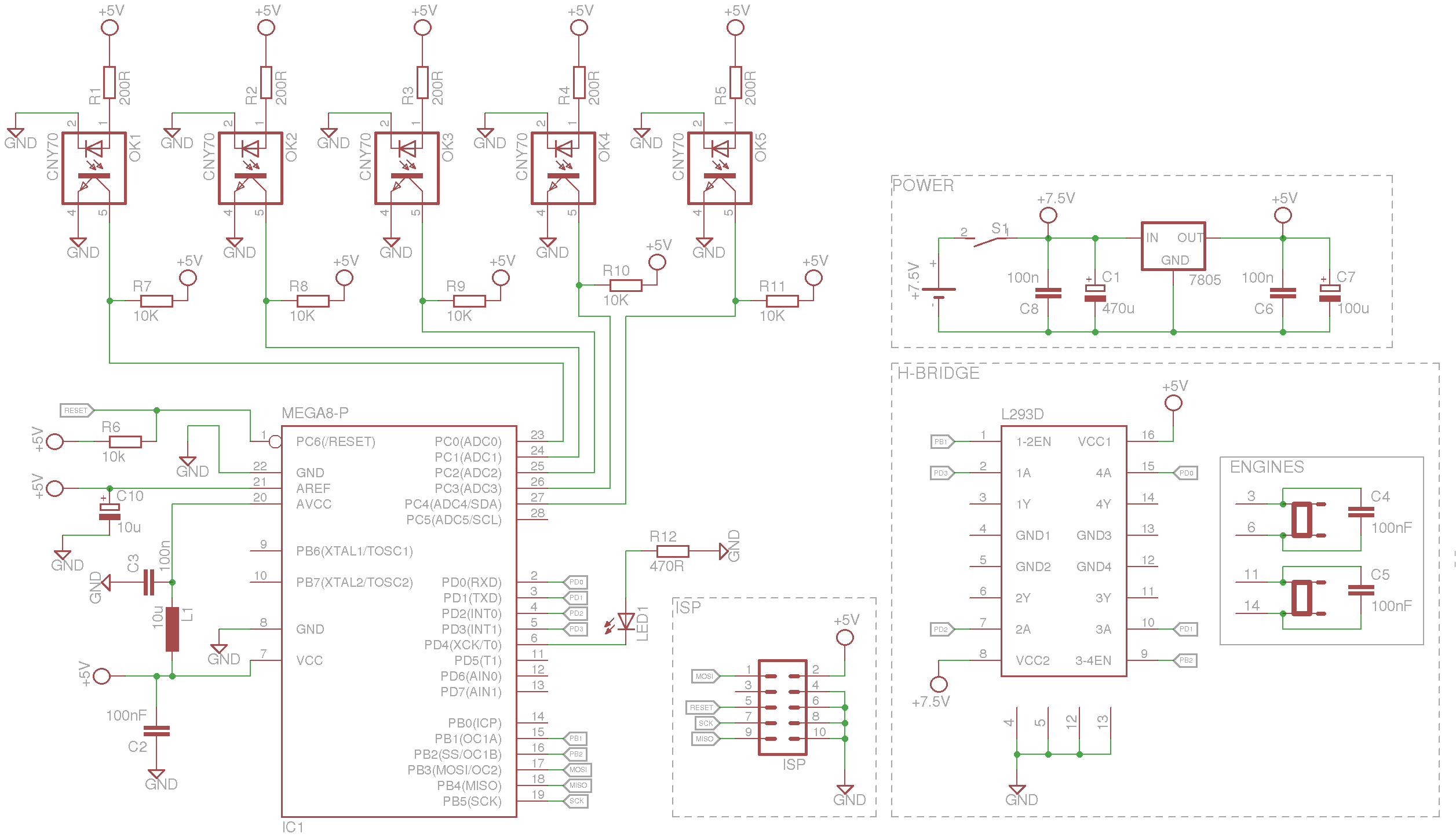

Faktycznie, może źle to zaznaczyłem na schemacie. Teraz wydaje mi się lepiej:

Ale to chyba jest połączone szeregowo, więc mam wrażenie, że jest dalej źle.

[aixI]

Możliwe, że tak ale niech się teraz ktoś doświadczony wypowie.

[Tolo]

Ogarnij to https://www.forbot.pl/forum/topics20/dla-poczatkujacych-zaklocenia-w-pracy-mikrokontrolerow-poradnik-praktyczny-dla-robotykow-vt6913.htm?utm_source=forbot&utm_medium=link_spis_art&utm_content=art_6913&utm_campaign=spis_art_p

[Carpe Diem]

To, że przesunąłeś ten kondensator nic nie zmieniło, wciąż dławik idzie do Vcc, więc jest git.

[kampo]

Ogarnij to [...]

Już to wcześniej czytałem.

wciąż dławik idzie do Vcc, więc jest git.

To dobrze, bo jeszcze inaczej nie byłbym w stanie sobie tego wyobrazić 😃

W takim razie mogę już spokojnie brać się za projekt płytki?

[ProrokWielki]

To ja się jeszcze przyczepie. Dlaczego do pinów aref i reset użyłeś symbolu VCC a nie +5V ?

[Mars]

Zrób na ostatnim pinie ADC miernik akku. Na pinach portu D daj diody wskazujące aktualny stan, albo jedną, która zapali się po przekroczeniu punktu krytycznego.

[Carpe Diem]

AREF tylko przez 100nF do masy.

Na resecia R do 10k.

Chyba masz nie połączoną masę układu z masą stabilizatora.

Może dorzucić kwarc?

[kampo]

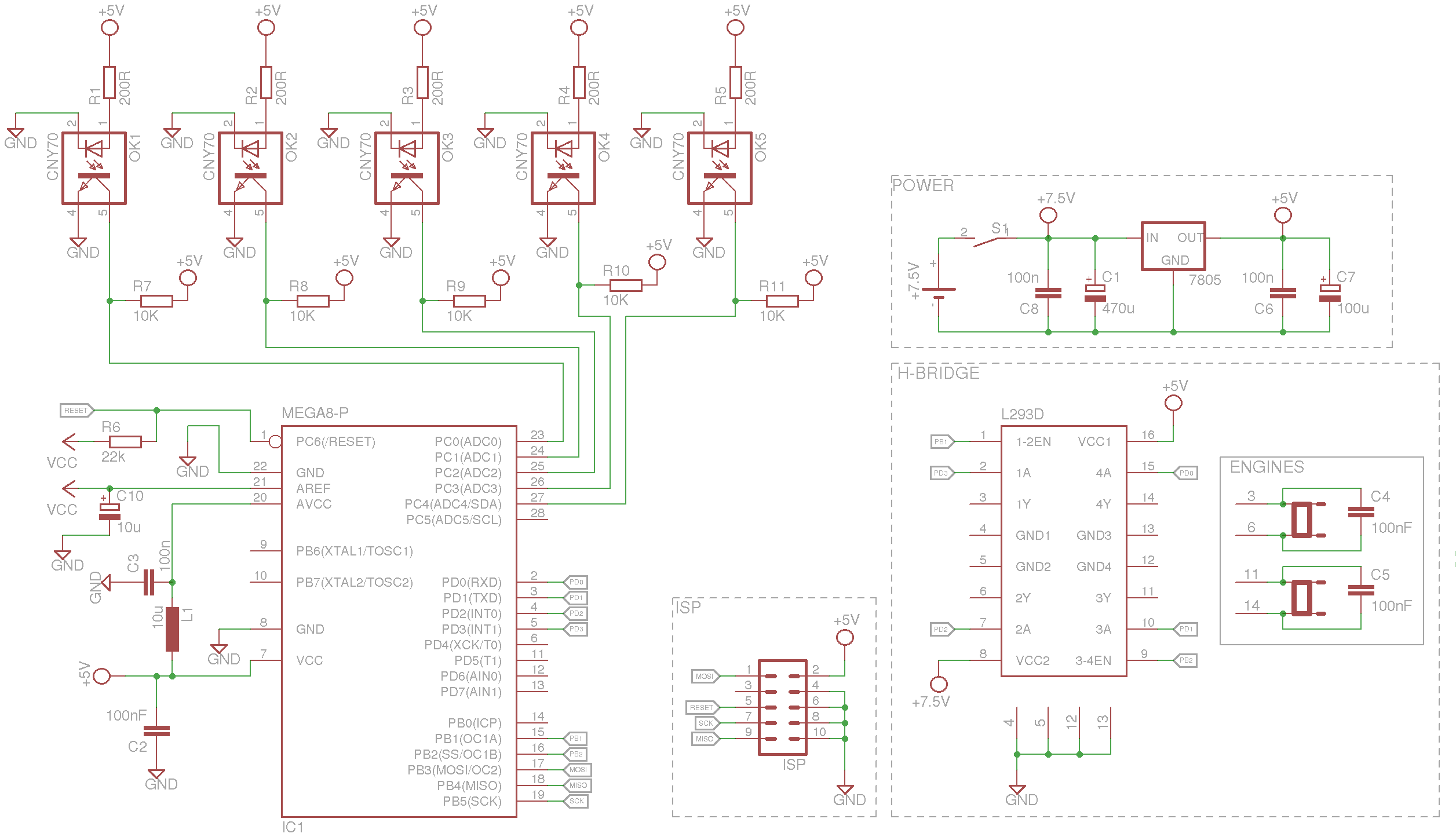

To ja się jeszcze przyczepie. Dlaczego do pinów aref i reset użyłeś symbolu VCC a nie +5V ?

Pomyślałem, żeby przyłączyc je do pinu VCC, ale zmieniłem spowrotem na osobne ich zasilanie.

Zrób na ostatnim pinie ADC miernik akku. Na pinach portu D daj diody wskazujące aktualny stan, albo jedną, która zapali się po przekroczeniu punktu krytycznego.

Podłączyłem diodę, tak jak bylo na innym schemacie. LEDa mogę włączyć programowo, ale jak mierzyć napięcie akumulatora?Też programowo?

AREF tylko przez 100nF do masy.

Czyli mam go nie zasilać i włączyć wew. zasilanie?Z tego co czytałem, rozumiem, że to się robi w programie.

Na resecia R do 10k.

Nie zwróciłem na to uwagi, poprawione 🙂

Chyba masz nie połączoną masę układu z masą stabilizatora.

Co to znaczy?Tak jak teraz mam na schemacie zasilanie, tak było na innym schemacie.

Może dorzucić kwarc?

Jak to działa, że tak zapytam?🙂

Operating Voltages

– 2.7V - 5.5V (ATmega8L)

– 4.5V - 5.5V (ATmega8)

Speed Grades

– 0 - 8MHz (ATmega8L)

– 0 - 16MHz (ATmega8)

Ja będę miał Atmegę8L, ponieważ na stronie napisali zasilanie, które pasuje do tego uC. Maksymalne taktowanie to 16MHz, więc rozumiem, że jeszcze 8 mogę dołożyć. A jak w przypadku Atmegi8?Ma większy limit taktowania?Na Botlandzie jest niby tylko 8L.

I schemat:

@dół:

Tak, to wiem. Tylko nie jestem pewny jak je się dobiera i czy za duża częstotliwość coś zrobi uC.

[klonyyy]

Kwarc pomaga procesorowi "pracować " z większą dokładnością, niż na wewnętrznym oscylatorze, który jest wrażliwy na temperaturę itp.
